HFSS是一款多功能電磁場設計和仿真的工具，2022年發布的新版本有三個主要的特點：更高效、更強大，更全面！

下面讓我們一睹為快，文末還有ANSYS HFSS 2022 新功能介紹完整版資料可以下載喲！

一、更高效

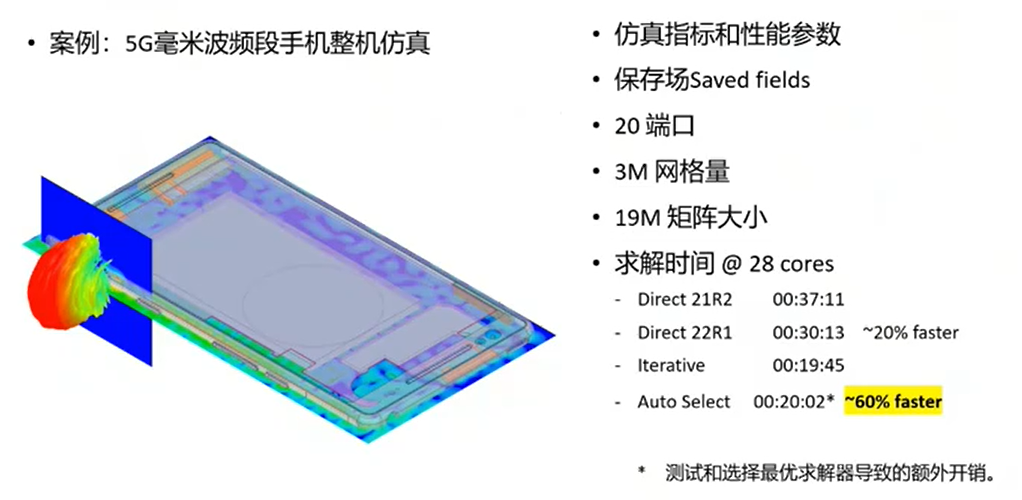

矩陣求解優化:

新版本支持自動選擇直接求解器或迭代求解器，會根據未知量、矩陣規模、網格質量等特點來選擇求解器，每一步迭代都可以選擇最佳的求解方式。

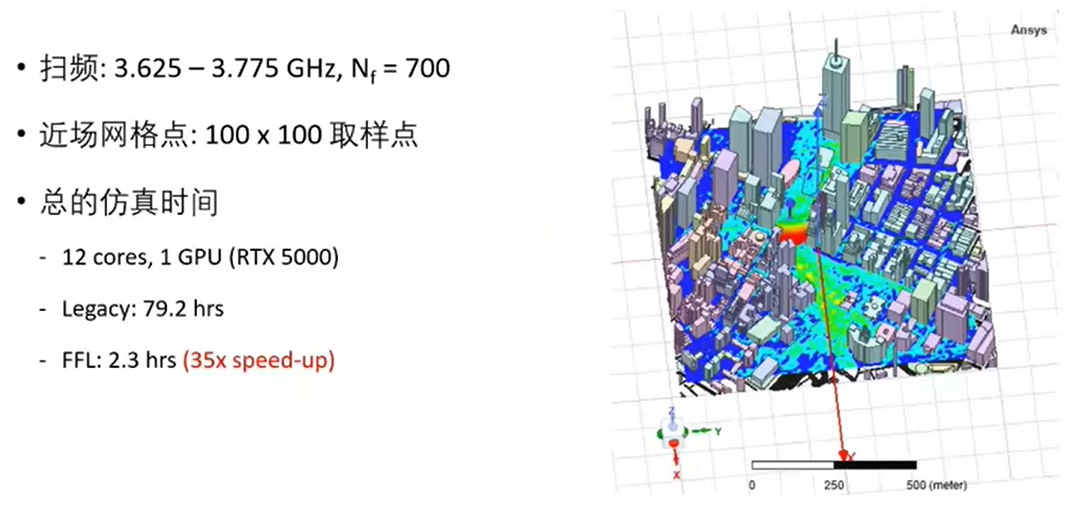

SBR+功能更新:

SBR+功能在版本中能夠自動處理介質交界面方向，介質區域可支持邊界條件和導體。同時，SBR+FFL（Fast Frequency Looping）快速頻率推移，讓掃頻效率提升10倍。

全新的寬帶快速掃頻:

各行各業都在增加寬帶需求，原先掃頻只能支持窄帶（10%以內），現在能夠支持寬帶。

二、更強大

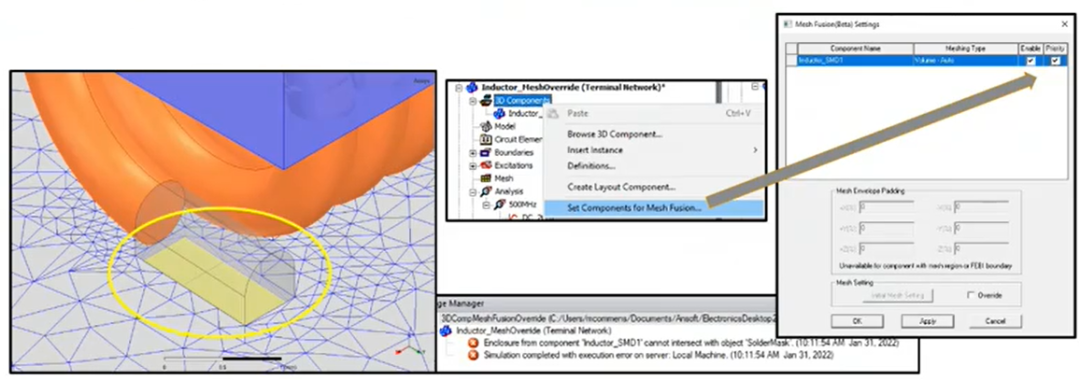

組件區域的優先級設置：

在用Mesh Fusion中，現在可以設置優先級，自動減去相交疊的源生幾何部分，從而不影響進程。

Phi+網格支持HFSS網格融合工作流：

新版本中，Phi+技術已經完全集成到功能強大的系統級HFSS網格融合技術，仿真過程中復雜的layout結構可以用Phi+來網格劃分，對芯片封裝和集成電路十分有用。

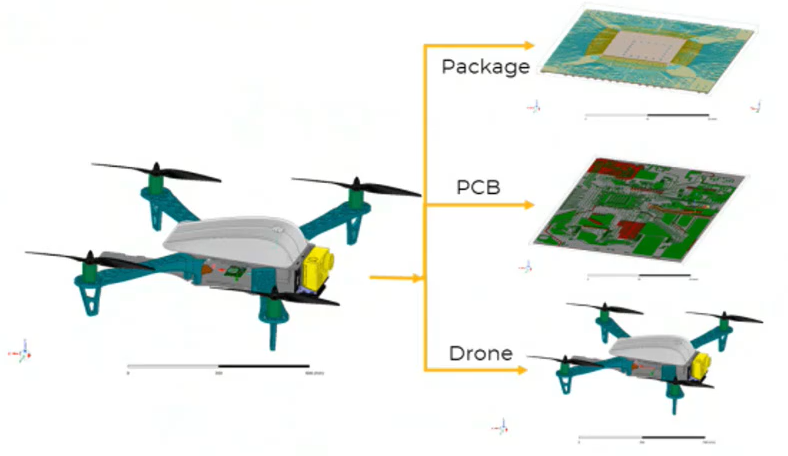

HFSS 3D支持layout組件：

HFSS 3D支持layout組件和層疊結構的三維組件，對行業協同分工是很有用，可以把部件作為封裝體直接使用，優化了易用性和穩定性

三、更全面

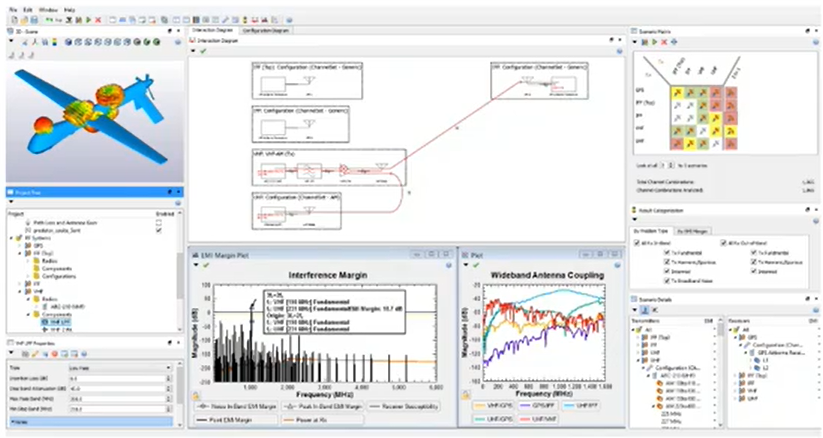

EMIT界面

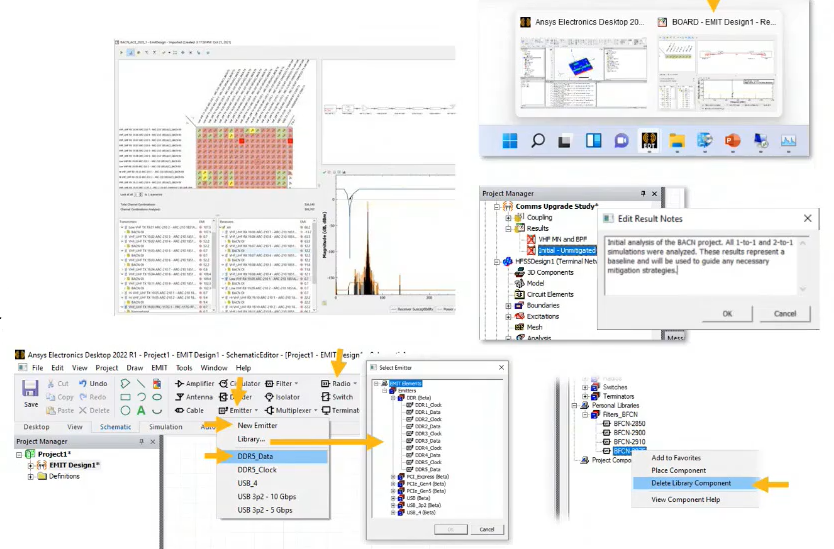

EMIT功能增強：

在新版本中，可以導入經典的EMIT庫和工程，完全融入電子桌面環境，對老用戶十分友好。另外，EMIT還增加了頻譜占用分析的工具箱，基于無線電的數據構建，無需組建耦合模型，可以識別并標紅由于設定干擾導致的頻段重疊，對頻率規劃很有幫助。

Circuit電路功能增強：

支持多TDR設計、改進了“IFPVLF”的DC無源擬合、優化了動態鏈接、支持導出PSPICE用于Q3D RLGC State-Space 擬合。

ANSYS電子桌面：

電子桌面如今已經成為EBU產品的主要界面，旨在打造全面集成化的協同環境，新版本支持Granta材料庫、全新的腳本API（接口函數的變換）、建模增加了Discovery link接口。

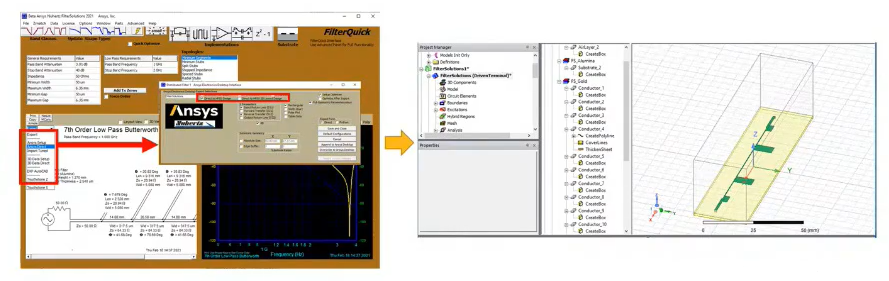

濾波器設計工具更新：

新版本中，增加了自動離散優化功能，可以調用不同的優化算法（AEDT、Circuit），也支持Modelithics庫，讓設計更快速。
