網友提供的電路圖，單火線取電，給控制電路供電，然后控制電路通過一個IO口控制負載設備的開關。

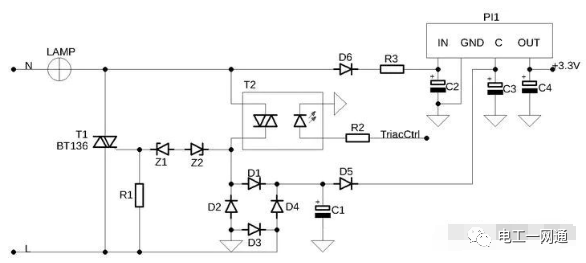

（圖一 單火線取電完整電路）

  一、 老規矩， 按照我的風格，分析電路需要由簡到難，逐步完善。先來明確幾個核心問題。

（1）單火取電電路的具體功能是什么？

一句話總結，就是從220V高壓交流電獲取低壓直流電，給控制電路供電。

（2）實現該功能需要哪幾個模塊？

首先交流轉直流，需要整流電路。然后是高壓轉低壓，需要降壓電路。

（3）實現該功能存在的難點是什么？

單火線取電。顧名思義，就是需要將取電電路跟負載串聯在電路中，但是又不能影響到負載的工作。尤其是在上述電路中，還需要控制電路能通過一個IO口控制負載設備的通斷。

二、那么我們一步步來解決上述問題，然后就完成了需要的電路設計。

（1）首先就是整流電路。主要的整流電路有如下兩種。

具體原理就不細說了，大家可自行百度。

半橋整流電路：

（圖二 半橋整流電路）

全橋整流電路：

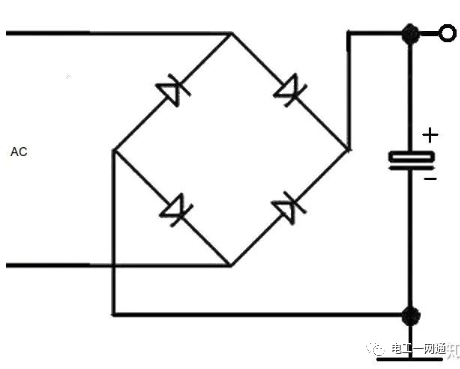

圖三 全橋整流電路

（2）然后是實現降壓。

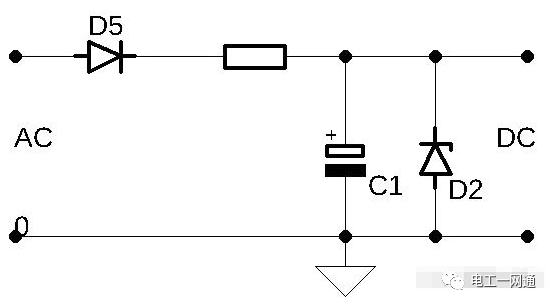

   半橋整流-電阻降壓電路：

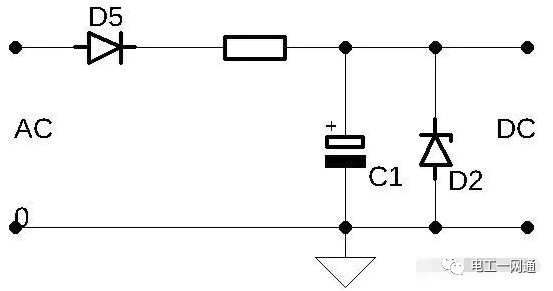

圖四 半波整流_電阻降壓電路

半橋整流-電容降壓電路：

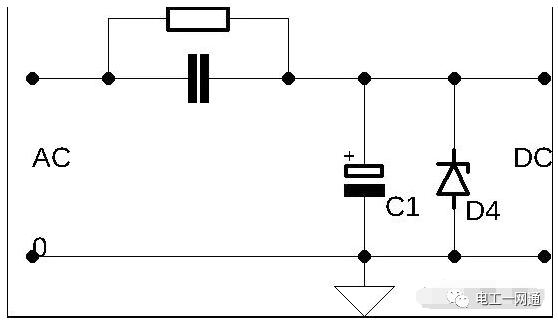

（圖五 半波整流_阻容降壓電路）

全橋整流-可控硅整流：

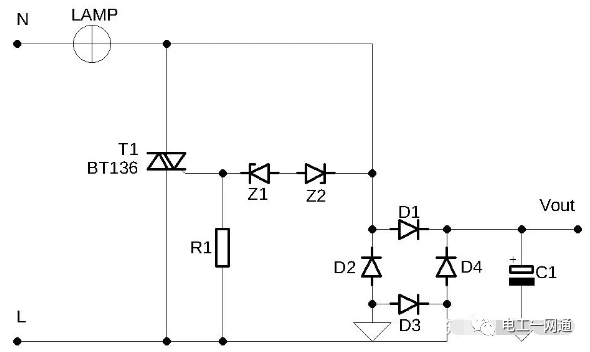

（圖六 全橋整流_可控硅降壓電路）

有些朋友可能覺得上面的幾種降壓方式很好理解，但是這個可控硅是怎么實現降壓的那？

其實不難，降壓的原理很簡單，就是只取交流電的低壓部分。看圖七，交流電的波形是一個正弦波，幅度范圍（-311V ～+311V），我們通過控制可控硅的導通角來實現，在圖七中陰影部分可控硅關斷，交流電串接負載設備，通過全橋整流電路給電容C1充電；當交流電電壓超過陰影電壓時，可控硅導通，整流橋輸入電壓為0，停止工作。因?yàn)槭褂玫碾p向可控硅，所以在交流電的正負半周都能夠工作。穩壓管Z1,Z2反向串聯在一起，控制可控硅的導通角，即需要交流電電壓 > 可控硅觸發導通電壓+穩壓管串聯電壓時，可控硅才能導通。同時，將兩個完全一樣的穩壓管反向串聯在一起是為了在正負半周串聯電壓值一樣，從而實現導通角一致。

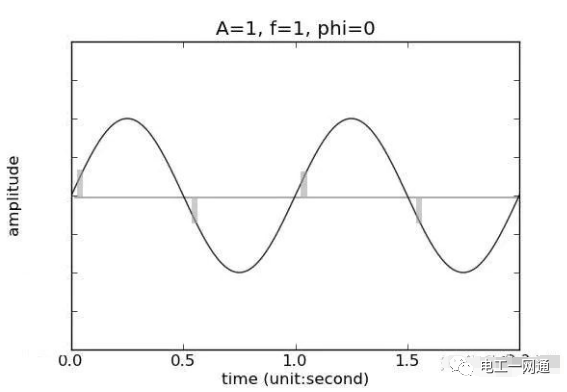

（圖七  交流電波形）

現在再來看這個電路跟一開始提供的完整電路已經很接近了？

那還差什么那？

還差一個半橋整流電阻降壓和一個光耦雙向可控硅。

(圖八 半橋整流-電阻降壓電路)

這里你是不是有什么疑問？

不是已經有一個全橋整流降壓電路了嗎，為什么還要再加一個半橋整流電阻降壓電路？

哈哈，我們一起來分析一下。你看，全橋整流可控硅降壓的前提是可控硅要工作（即，不斷的通斷），那就相當于負載要一直工作。這是不可能的，我們需要能控制負載的通斷，而且還要在負載關斷的時候仍然能取到電。仔細看整個電路，當負載關斷的時候，是不是就剩下半橋整流電路工作了？

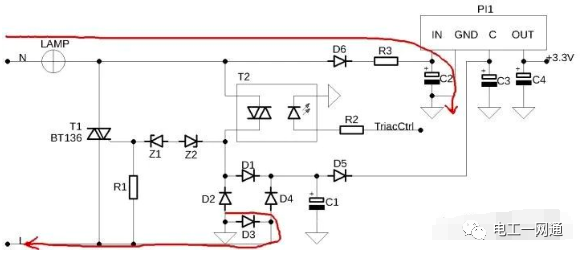

（圖九 負載關斷下的工作模式）

T2光耦可控硅實現負載設備的通斷控制。

最后再來討論開始說的這個電路圖存在的一個問題，你看出來了嗎？

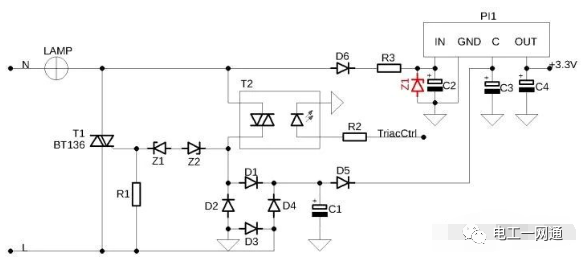

如下圖，紅色標記出Z1,該電路半橋整流部分缺少一個穩壓二極管，如果充電電流大于PI1輸出的電流，則C2兩端電壓會不斷增加。導致危險。

（圖十 修復后的完整電路圖）
