前段時間知乎拆車實驗室對通用開發的LYRIQ的電池系統做了一次系統性的測試和拆解，小飛哥專門做了無線電池管理系統的部分，是很有意思的。在這段我們看完以后，我們探討下CTP時代，無線電池管理系統是否有延展的空間。

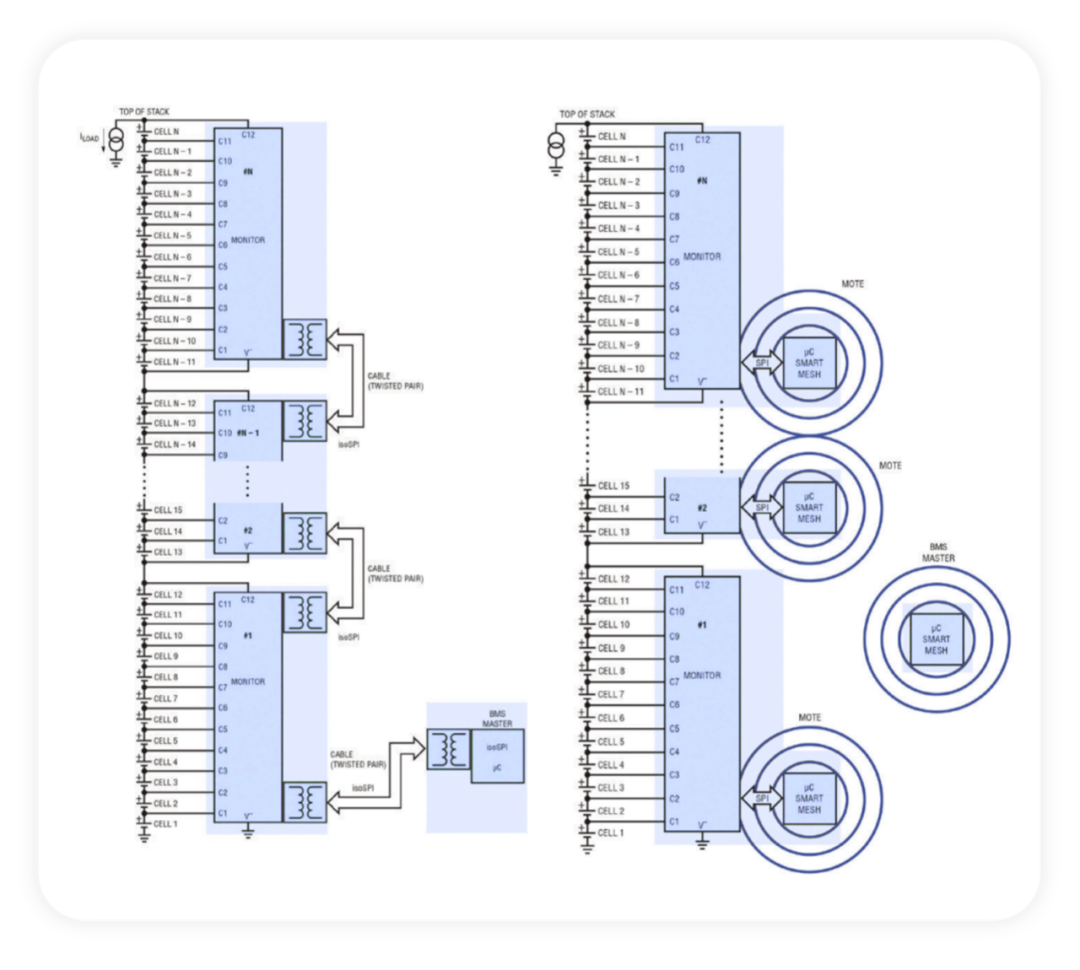

▲圖1.無線電池管理系統和菊花鏈的差異

我個人的看法是：

●CTP時代，不管是方殼還是刀片，采樣線進行簡化，電池采集的CMU在側端級聯以后，剩下的通信和電源線很少了，價值并沒有那么高。

通用的BEV平臺做800V的200kWh以上的電池，組網需要很多的CMU，實際的效果等實際拆解來測試，這種接近200個Channel的設計，可能可以玩得起來。

●短期內電池管理系統的方向，可以是圍繞動力域控制器的集成，去做無線意義并沒有那么大，需要結合云端去用IT化考慮，這時候整個車端的BMS獨立性意義并不大。

Part 1

吃螃蟹的通用

通用汽車在BEV3電池系統上的創新能力，主要體現在全球首先導入的wBMS無線電池管理系統，這一層級在原有的VICM不變的基礎上，多了BRFM和BDSB和CMU，這里分了好幾個單元。

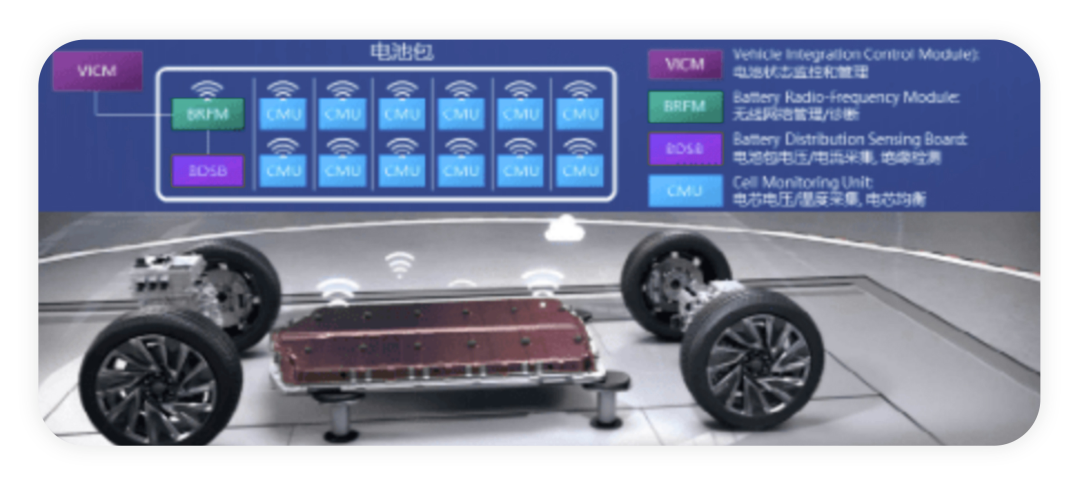

▲圖2.通用的電池管理系統

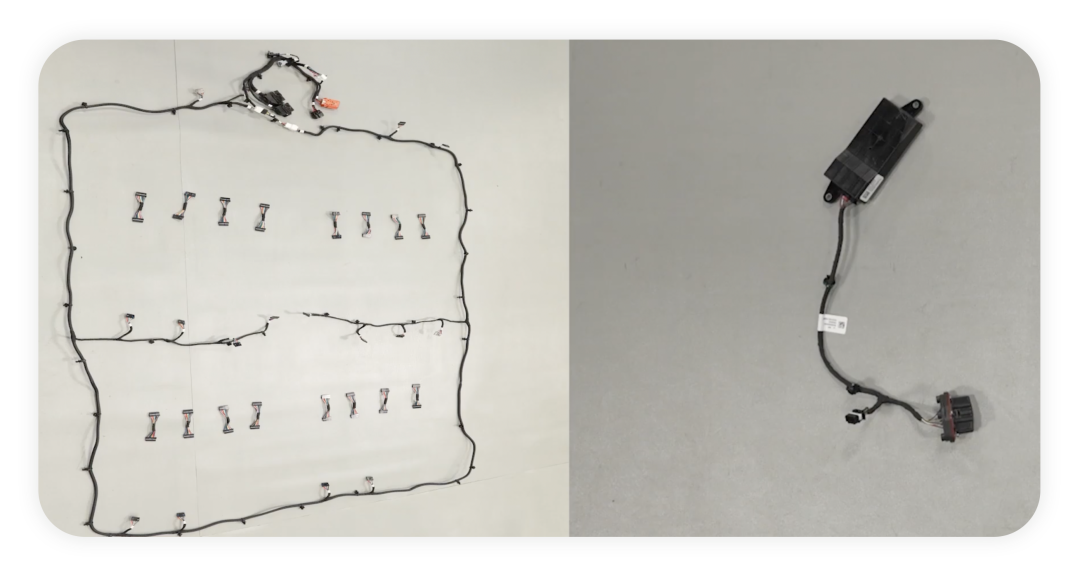

▲圖3.通用汽車的wBMS的高雅通信采集線纜的直觀對比

為了體現出這個產品的可靠性，在視頻里面主要做了動力電池包無線信號干擾測試、輻射測試這兩項內容無線通信技術，不管是藍牙、WIFI，還是4G、5G網絡，都存在網絡不穩定的情況。在小飛哥的帶領下，這次放了28臺手機作為干擾源和強干擾下，這套系統都能穩定工作。這套wBMS系統采用2.4GHz的無線傳輸頻段，應用SmartMesh網絡架構，通過自適應隨機跳頻技術，當系統識別到當前通訊頻段出現干擾時，wBMS系統中的無線主節點芯片就會判斷下一個時間窗口的通訊頻段，并在判斷好后會通知從節點芯片，可同時自動改變到不受干擾的頻段，從而避免了干擾。SmartMesh網絡架構使用的是時間同步通道跳變鏈路層進行通信，都有冗余的路徑以克服由于干擾、物理遮擋或多徑衰落導致的通信中斷。當出現異常時，會借助旁邊的模組進行通訊。

▲圖4.生活化的手機場景

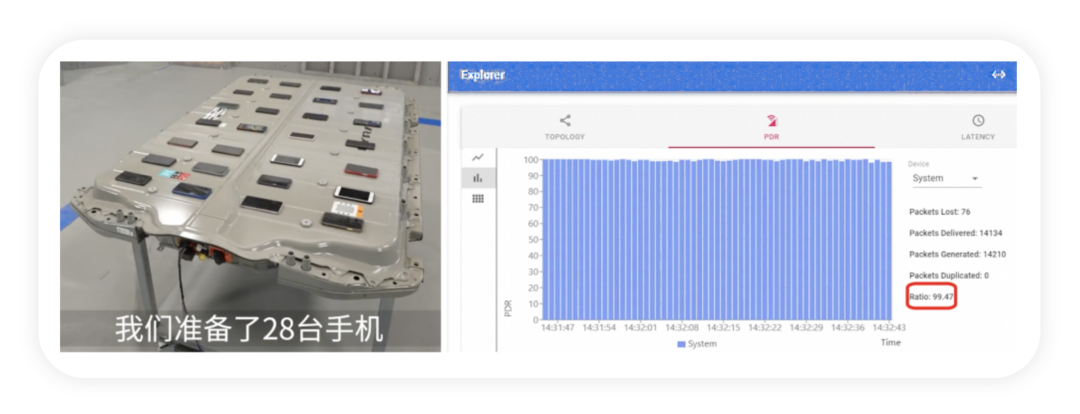

▲圖5.強干擾測試

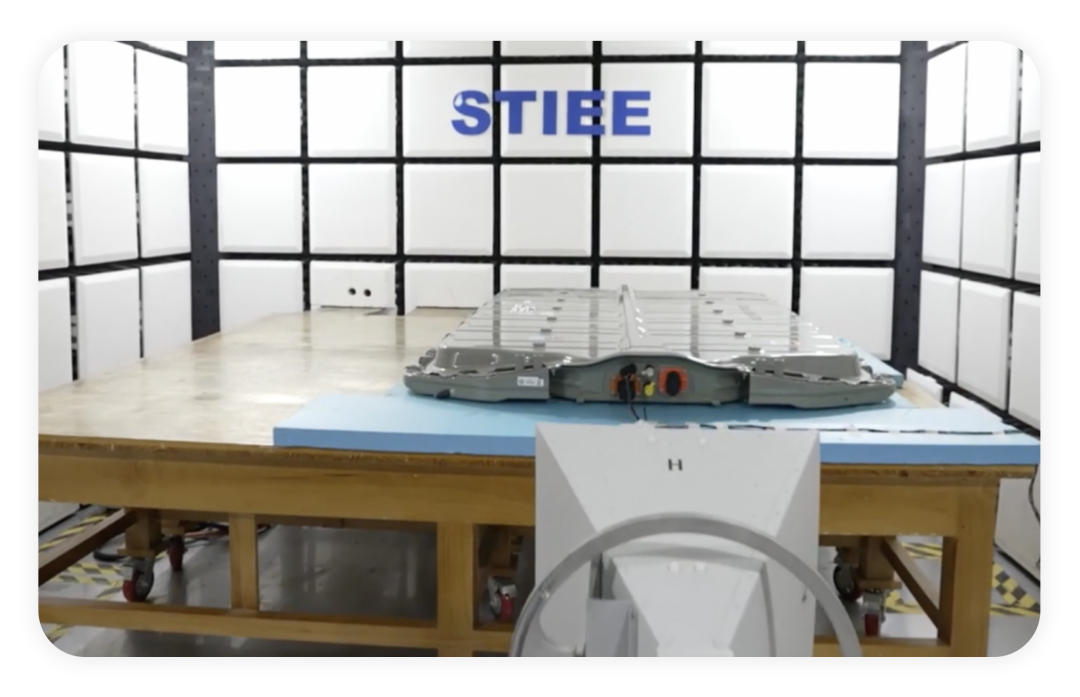

當然很多消費者也會擔心輻射問題，在這里也做了EMC的輻射測試結果來比較，實際上通過工程師的努力，在EMC完善的設計下，這套系統略高于藍牙耳機并低于電腦的輻射強度。

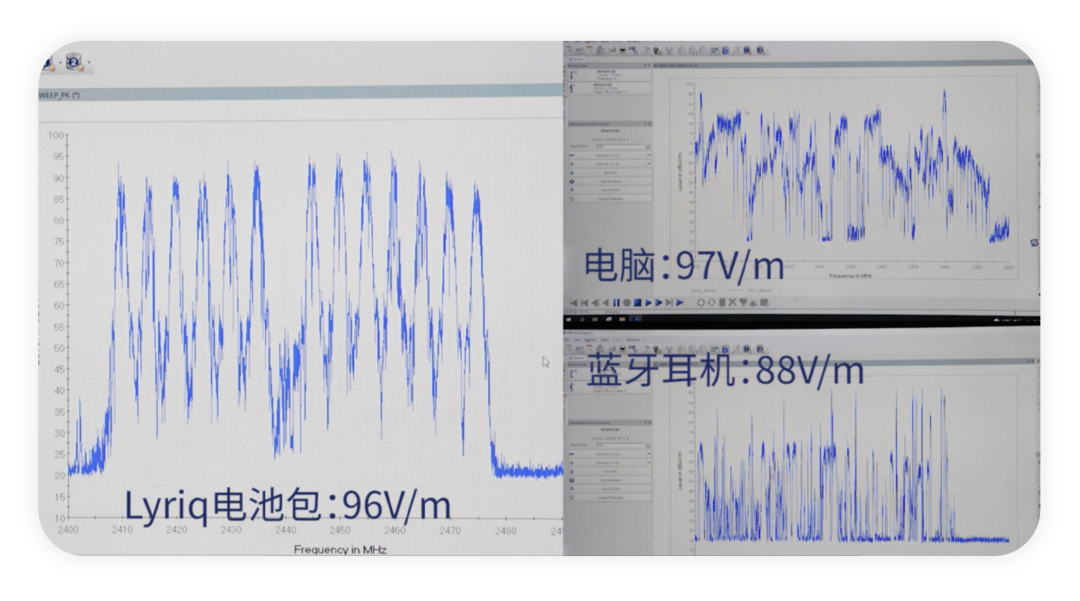

▲圖6.電池包輻射實驗和家用數碼產品的對比

無線電池管理系統到底有啥用，我的理解可能是為了汽車往無線化通信過渡，當然上面的種種優點也確實存在，但是更重要的還是往智能化的電子電氣架構過度。

Part 2

無線電池管理的利弊得失

在國內， 不管是華為和寧德時代都跟隨很快，如下圖所示，華為的星閃BMS，還是寧德時代在換電上做這套新的設計。

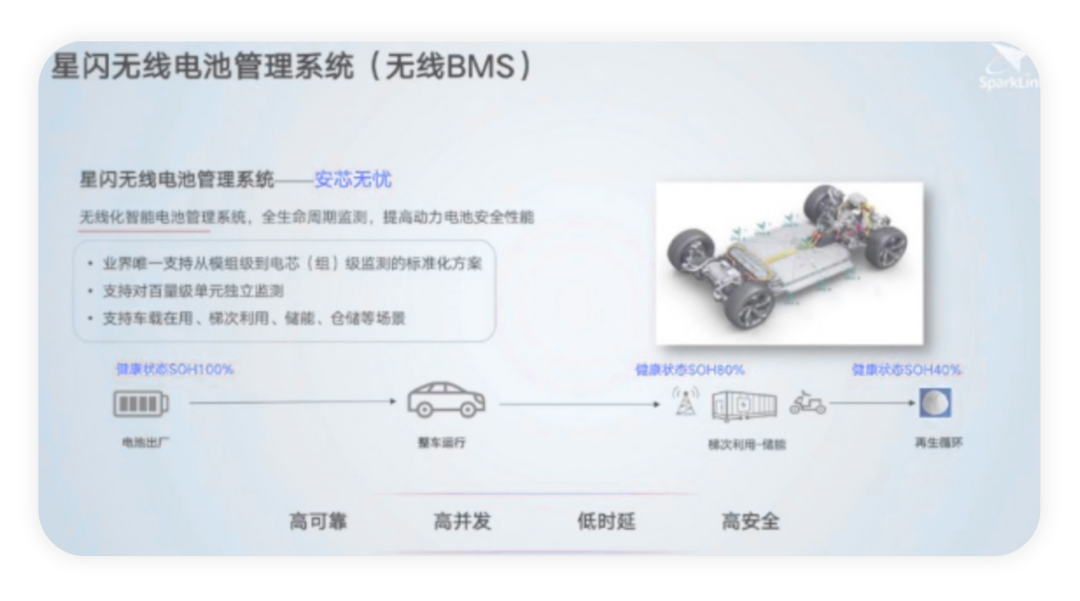

▲圖7.華為無線電池管理系統

在分小電池包，實現電池包之間和電池包與車，電池包與換電站的通信邏輯是存在的，就是整體的適配和整個場景調試，可能需要挺長的時間。

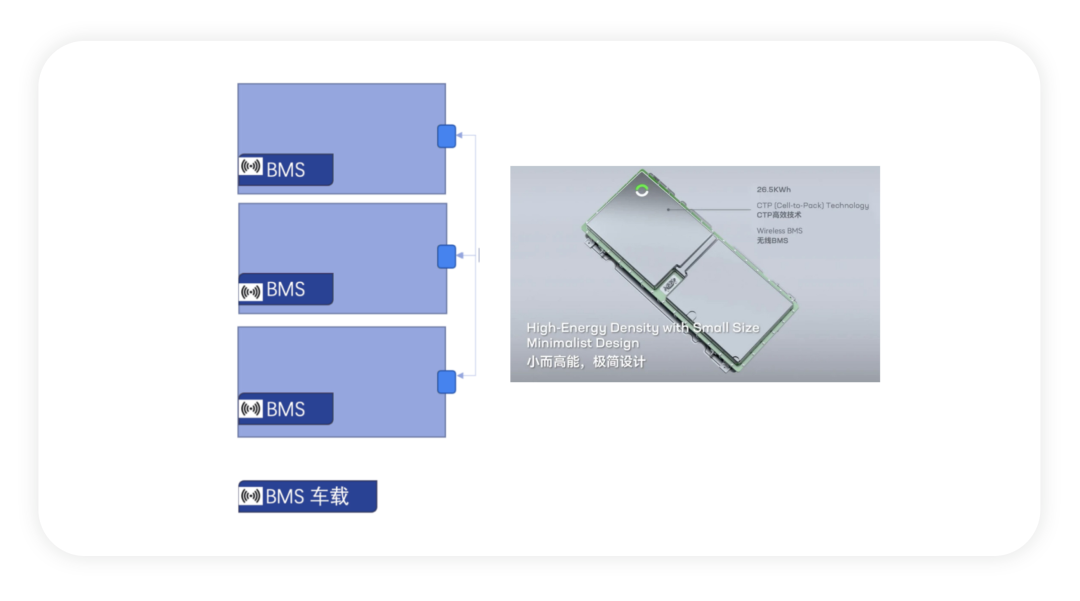

▲圖8.寧德時代無線電池管理系統

而在我們看的比較重的，CTC時代，如果按照整包的設計來看，圍繞側邊布置CMU的方式，其實對于空間和線纜的設計簡約其實差異并不大。我是想說，如果在長刀片、短刀片和4680這種高度集成的方案，甚至是寧德時代的CTP3.0，側邊考慮CMU的布置，整個節約的通信線纜和空間可以忽略的情況下，做這個設計好像不太劃算。

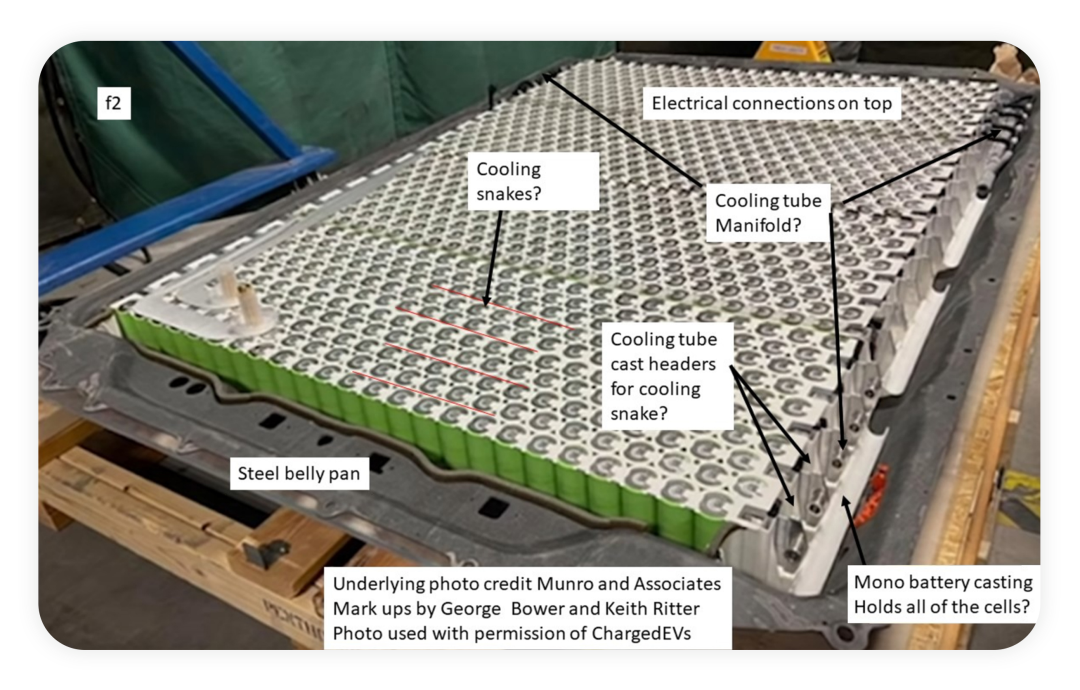

▲圖9.4680的整體設計

當然我覺得下一步把AFE進一步從硬板切換到軟板，把CMU進一步優化成更小和更輕對系統的價值更大一些。

小結：我是覺得現在可能電池管理系統的完整性演進，受到了整包設計和整個全生命周期的影響，數據和算法可能被域控制器和后臺拿走了，而硬件電路的設計則受到整包布置的約束，采樣環節跟著線走，計算環節被域控制器集成掉。這個是我觀察到的一些可能性，供大家參考。
