電路設計是當今所有工程師必須掌握的技術之一，而工具可以幫助工程師高效快速完成電路設計。今天凡億教育將為大家介紹一款電子工程師入門必備工具——方波發生器輔助設計工具，專為方波電路設計而打造，將幫助電子工程師在電路設計中少走彎路，解決常見的方波電路難點，學會方波電路。

方波發生器輔助設計工具

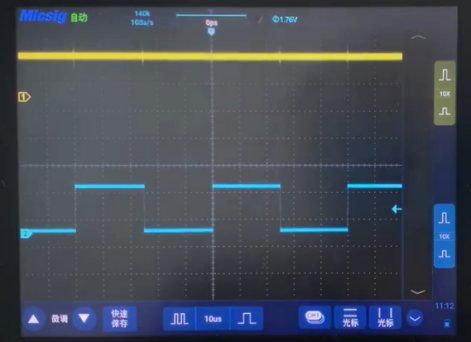

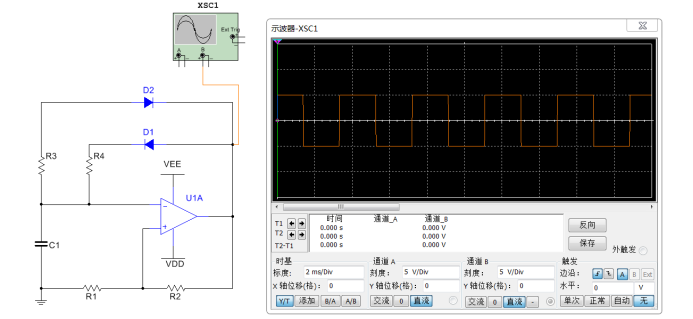

方波在電路中是常見的一個應用波形，常見的方波發生器電路如下：

以上的方波電路雖然看起來很簡單，但是如果照著上面電路來搭建實物，經常都會無法起振，同時也不知道如何去調試。

為了方便大家搭建實物，少走彎路，我們?yōu)榇蠹艺砹艘环莘讲娐份o助設計表格。大家只需要把表格中的對應數據填好，即可完成整體的電路參數計算。

表格使用如下：

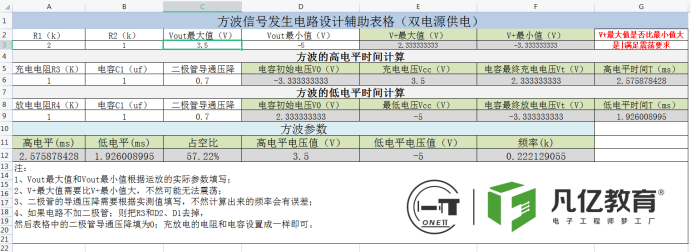

第一步：將表格中白色框中的參數填上

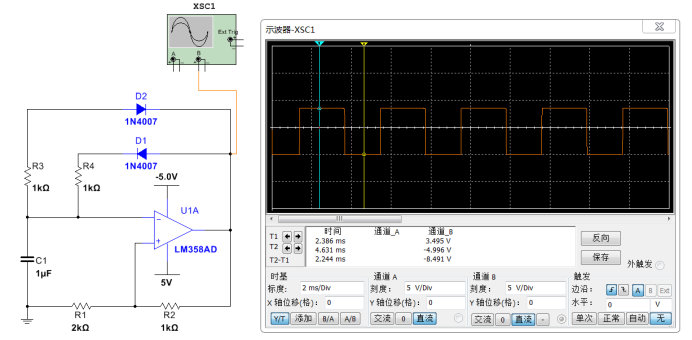

第二步：搭建仿真電路，把電路參數設置成白色框圖中的參數；然后即可產生方波；

以上的運放供電方式是雙電源供電。該電路參數設置簡單，但是其中的負電源會讓很多人都十分頭疼。實際電路應用中，產生一個負電壓也會增加電路成本。所以學會雙電源供電還不夠，還必須要學會單電源的震蕩電路設計方法。

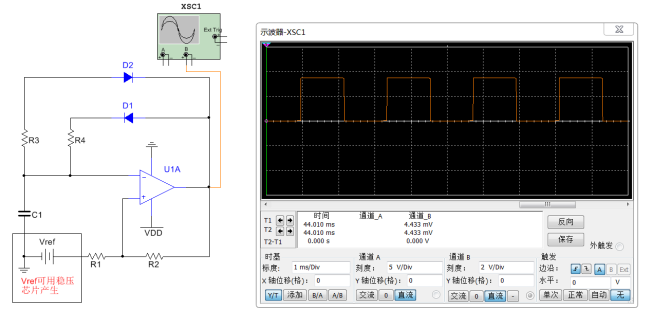

下圖就是單電源供電方式：

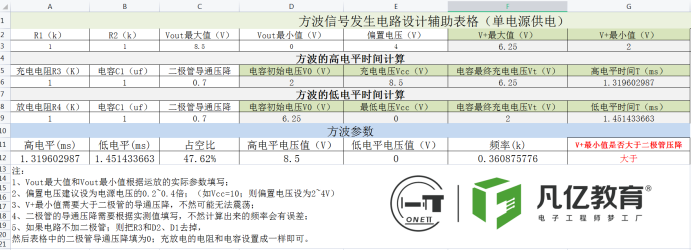

同樣，針對于單電源供電方式，我們也做了對應的輔助設計表格：

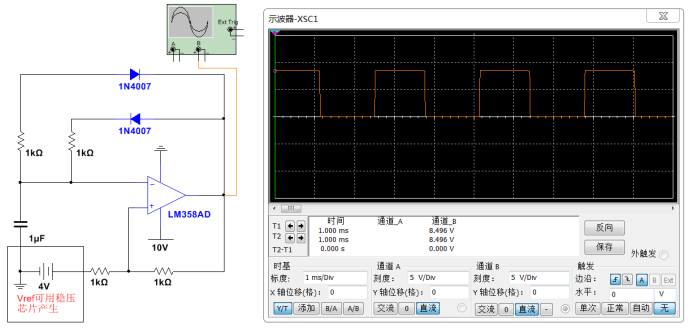

我們只需要將對應參數填好，然后將參數填入電路中，即可完成方波電路的設計工作：
