再次感謝敖工分享實際的案例。

編者：這個產品的設計難點是什么？

敖工：產品為散熱外殼，主要是產品弧面，四周有凹陷擋料。而且產品要求防水，重要的就是順序填充。如果沒有輔助工具，直接上手，到現場再調整會相當困難。

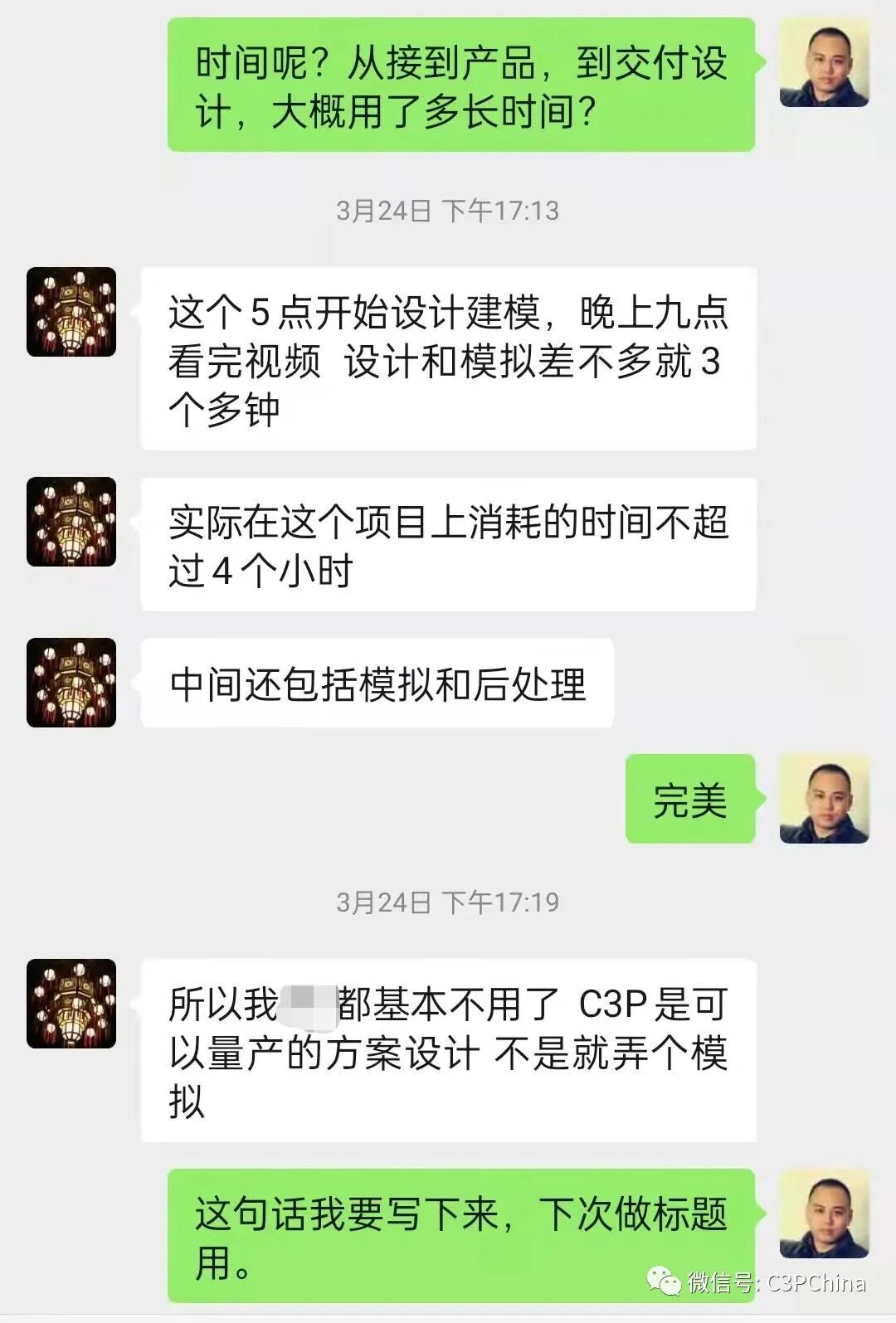

編者：請問您使用Cast-Designer從設計、分析到出方案，用了多長時間？

敖工：從接到產品開始設計建模，都是在這個軟件的引導下完成的。最終用了4個小時，流道設計一次，模擬70與80沖頭各一次，試驗一次直接量產。

編者：能否詳細給大家介紹一下您的設計流程，思路？

敖工：正如剛才提到的，C3P軟件并不只是一個模擬的工具，是可以量產的設計方案工具。大概的流程可以分為以下幾個步驟：

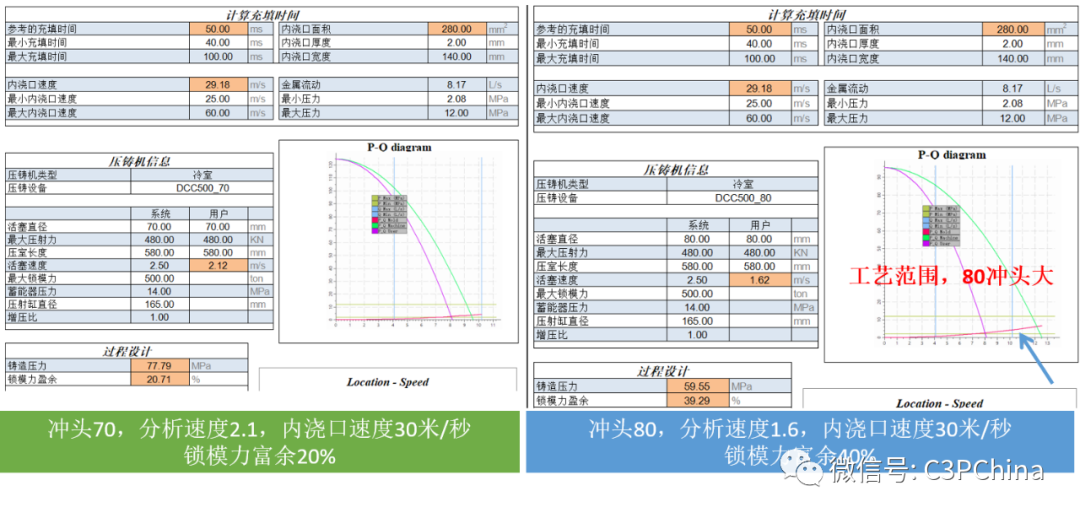

第一步：鑄造工藝參數設計，這里我對比了70mm沖頭和80mm沖頭

第二步：分配內澆口的位置，大小，這里我用到了“快速澆口”功能，雖然與實際模擬的過程有差異，但在方案設計的前期，幾秒的時間，幾乎所見即所得，對于內澆口的選擇還是非常方便的。

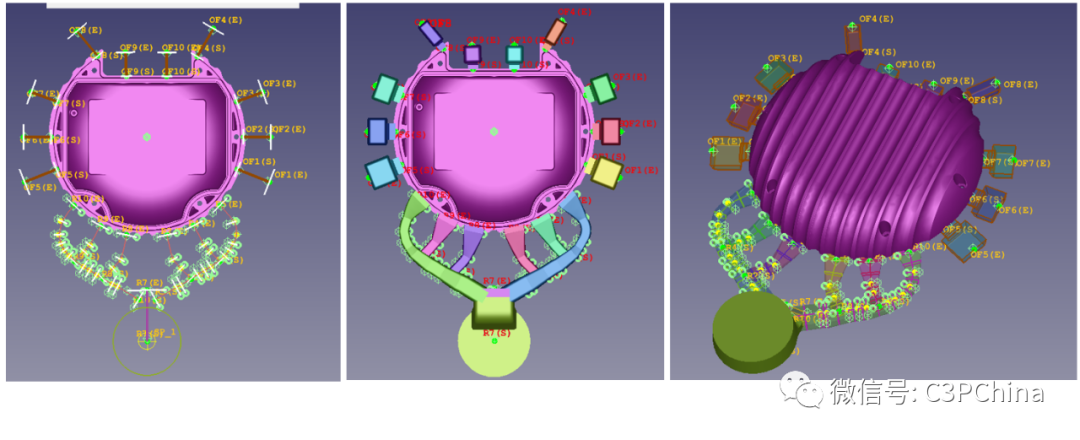

第三步：就是根據以上兩步的結果，來設計整體的流道，渣包。這個過程完全是在C3P軟件里面完成的。橫截面也是軟件里面自動控制的。

第四步：跑模擬。模擬相當于虛擬試錯，由于整個方案設計過程有了較為科學的引導，因此，模擬次數也大大減少了。

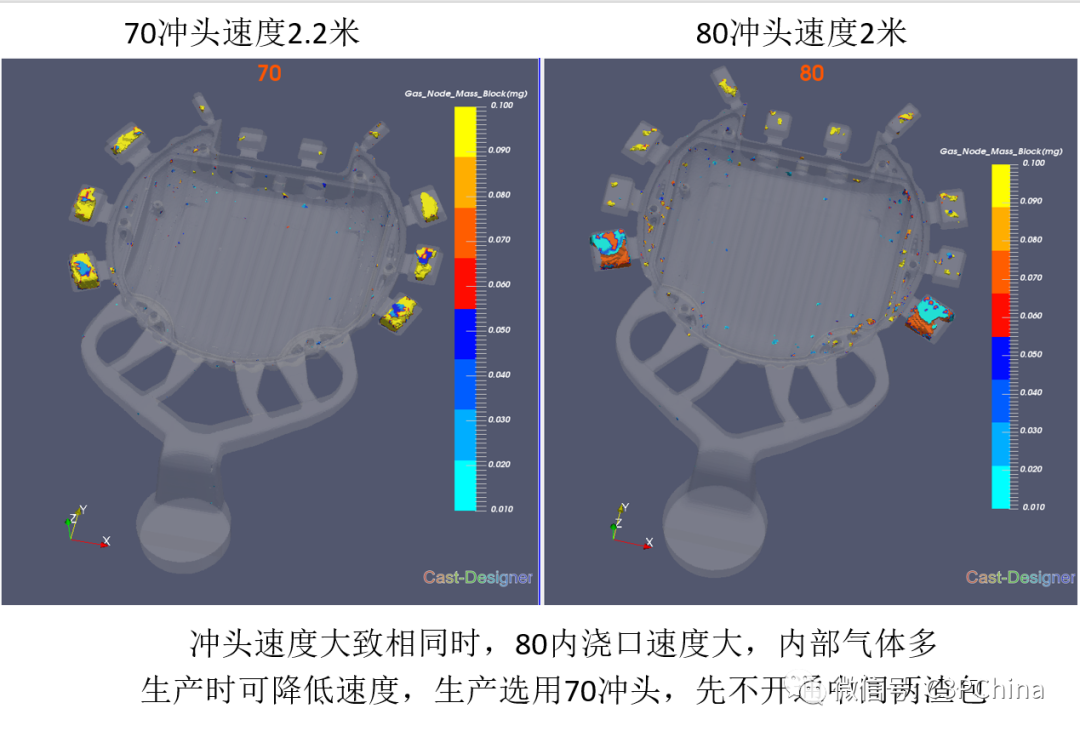

最后含氣量的結果：

編者：最后，能總結一下您的使用經驗嗎？

敖工：這個軟件的整體功能還是非常好的，人和軟件相互熟悉了效果還是很不錯的，關鍵是前面已經提到，這是一個可以直接出方案的軟件，而不只是模擬工具。另外一點我個人覺得這個軟件的工業化程度很高，易用性強，分析準確，而且很快。我現在的應用基本上可以做到一天改5個方案，包括模擬。
