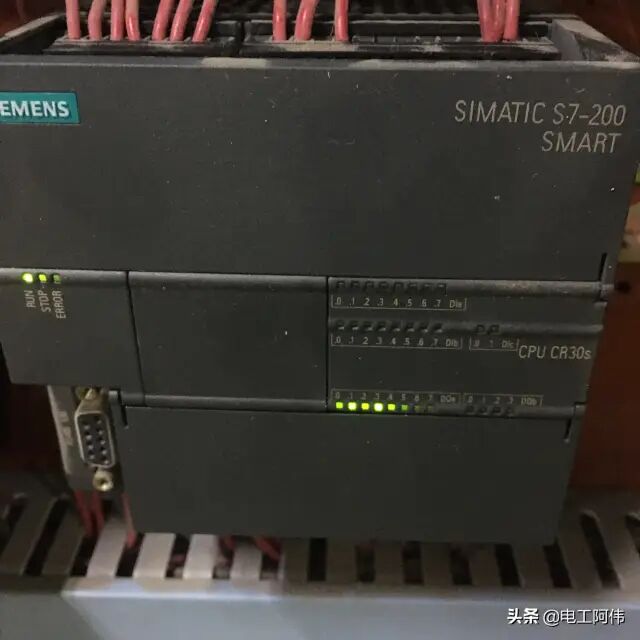

一臺有西門子SMART200PLC控制的機器設備，維修工報故障無法啟動。到達現場后，我經過檢查電氣設備電源沒有出現跳閘情況，PLC故障指示燈也沒有亮，但是發現輸入端指示燈應該亮的點都沒有亮。按各啟動按鈕輸入端指示燈均無任何反應。該設備是有三臺電機連鎖控制的，只有在第一臺電機啟動正常運行后，其它兩臺電機才能啟動。

       PLC輸入端除了有兩個啟動按鈕和兩個停止按鈕外，還有四組自停光電和一個測速光電作為輸入信號。PLC輸入端共用直流24伏作為電源。如果說是24伏電壓較低，或者說是斷路或者短路了那么輸入信號肯定沒有。
一般情況下光電開關如果是短路了也會造成這種情況。

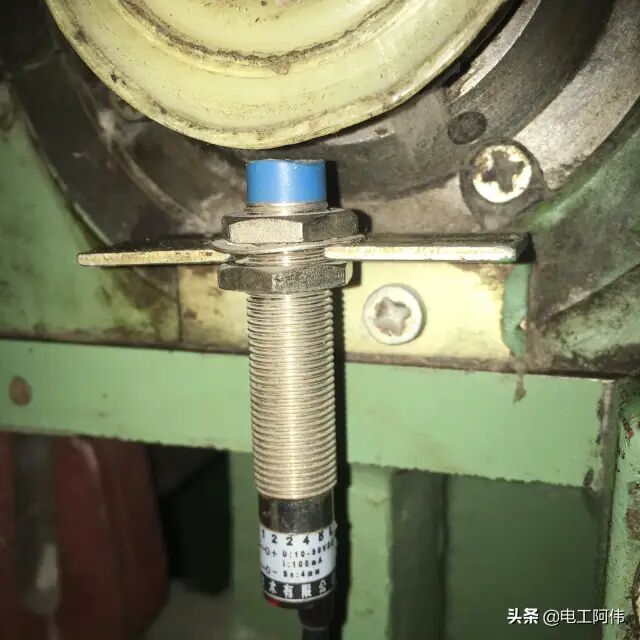

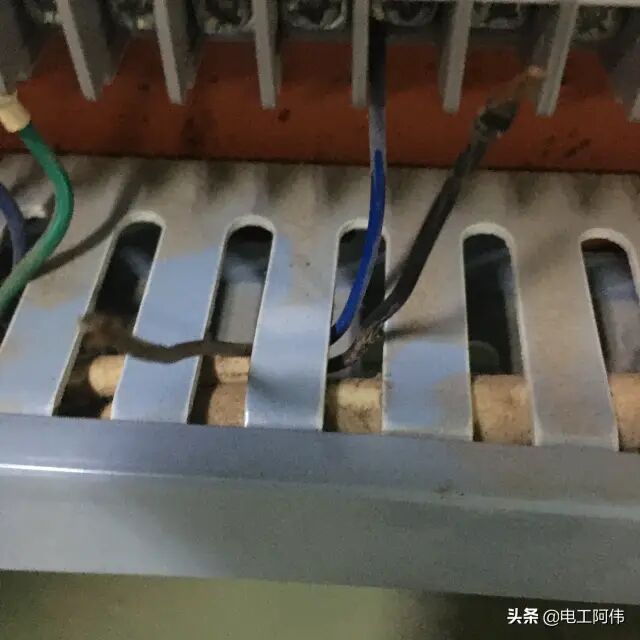

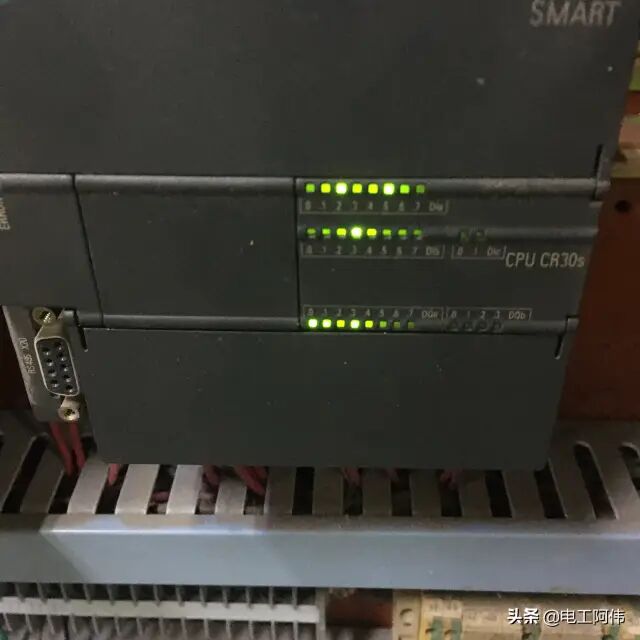

       于是我向維修工詢問了一下該設備是什么時候壞的，在壞之前有沒有檢修保養設備。維修工說是該設備剛剛保養完成，而且還換了一個光電開關。換完之后就不能啟動了。聽他這樣一說我心里就有底了，我問他換的哪一個光電？他說是換的是測速光電開關。而且現在換了之后，光電開關就變為常亮了。于是我把接線端子上測速光電的線全部拆掉后，PLC輸入端各信號恢復正常。

        大家都知道PlC輸入分為漏型和源型，即NPN型和PNP型。在更換光電開關的時候一定要確認好這一點很重要。我們所說的漏型是指電流從輸入端流出，那么輸入端與電源負極相連即可，說明接口內部的光電耦合器為單端共點為電源正極，可接NPN型的光電傳感器。而源型是指電流從輸入端流進，那么輸入端與電源正極相連即可，說明接口內部的光電耦合器為單端共點為電源負極，可接PNP型的光電傳感器。

         NPN 與 PNP的 輸出，在沒有得到檢測信號時 NPN 的接近開關與光電開關輸出為高電平，當有檢測信號，內部NPN 管導通，開關輸出為低電平。在沒有得到檢測信號時 PNP 的接近開關與光電開關輸出為低電平，當有檢測信號，內部 PNP 管導通，開關輸出為高電平。

         懂得自然懂，這個故障其實就是有光電開關接線錯誤引起的。本來是接三線制的PNP型光電開關，不知道誰把它換成了二線制的光電開關。換二線制的并沒有錯，錯就錯在把線接錯了，因為西門子PLC輸入端它是共負極，那么我們只要接一個正極和一個輸入信號就行了。不知道誰把24伏直接接到了測速光電上，從而造成了PLc輸入端短路故障。#微頭條日簽#
