Orcad軟件如何如何降低原理圖的版本呢？

答：我們在進行原理圖設計或者是進行PCB設計，都會遇到這樣的問題，需要降低設計文件的版本，我們這里講解下，Orcad軟件設計的原理圖如何去降低原理圖的版本，操作的步驟很簡單，我們這里列舉一下操作的步驟：

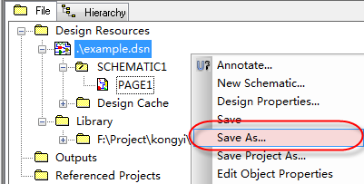

第一步，需要選中降低原理圖的根目錄就是DSN文件，如圖3-212所示，選中之后，點擊鼠標右鍵，Save As，就可以存為低的版本；



圖3-212 原理圖另存低版本示意圖

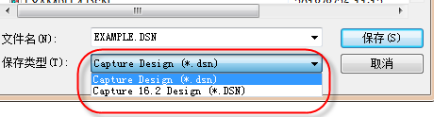

第二步，在彈出的界面中，如圖3-213所示，在保存類型那一欄可以選擇低的版本，一般是存為16.2的版本，這樣就存為了低的版本了；

 圖3-213 原理圖另存低版本示意圖

第三步，這里可以看到有這樣的一個情況，就是Orcad存為低的版本的時候，只能存為一個版本，那就是16.2的版本。其實在Orcad設計的時候，16.2之前的版本，機制都是通用的，都可以打開，16.2以后版本的機制是一樣的，所以存為低版本的時候，是以16.2為分界點來處理就可以了。

最后，上述就是Orcad軟件繪制的原理圖存為低版本的方法，操作起來是非常簡單的。
