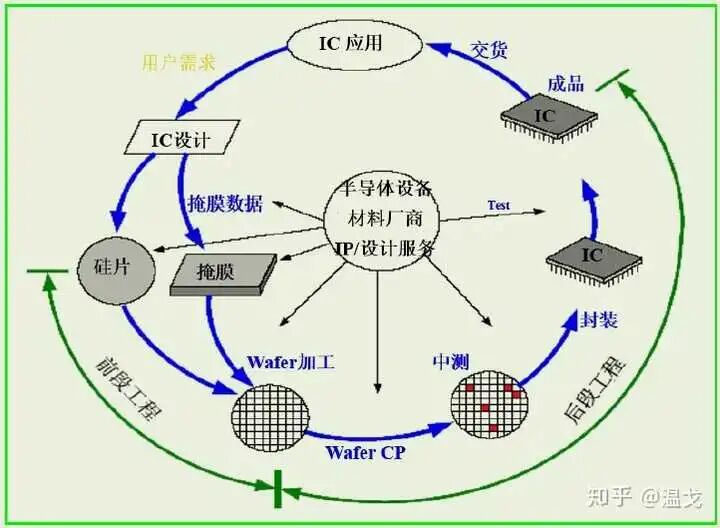

一顆芯片從無到有，從有需求到最終應用，經歷的是一個漫長的過程，作為人類科技巔峰之一的芯片，凝聚了人們的智慧，而芯片產業鏈也是極其復雜的，在此，我大致把它歸為四個部分（市場需求--芯片設計--芯片制造--測試封裝），然后再一一的做詳細介紹。

市場需求

這個無需多講，目前芯片應用已經滲透到我們生活的方方面面，早晨上班騎的共享單車，到公司刷的IC卡，工作時偷偷地打游戲，手機卡了還要換更快的手機，可以說IC的市場需求一直都在。

（注：以下圖片部分來自網絡，侵刪）

芯片設計

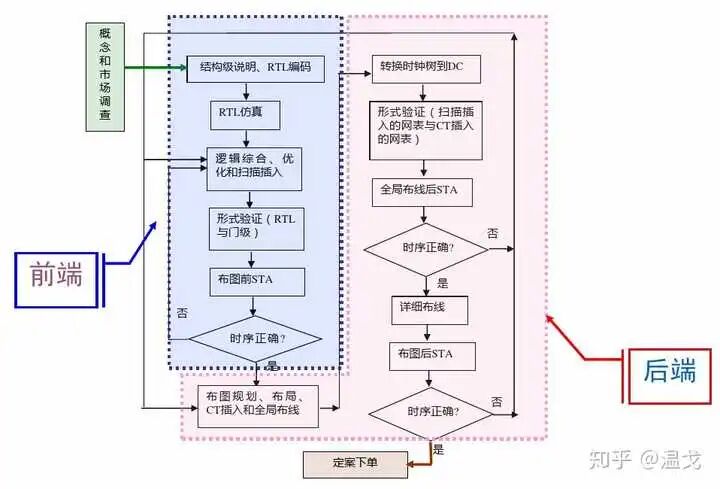

芯片設計又可以分為兩部分， 芯片前端設計 和 芯片后端設計 ，整體流程如下圖：

芯片前端設計

前端設計也就是從輸入需求到輸出網表的過程：主要分為以下六個步驟：

1. RTL設計
2. 驗證
3. 靜態時序分析
4. 覆蓋率
5. ASIC邏輯綜合

時序分析和驗證時出現的錯誤可能需要反復重做前面幾步才能解決，是一個多次迭代優化的過程。

下面我來仔細介紹一下這六個步驟。

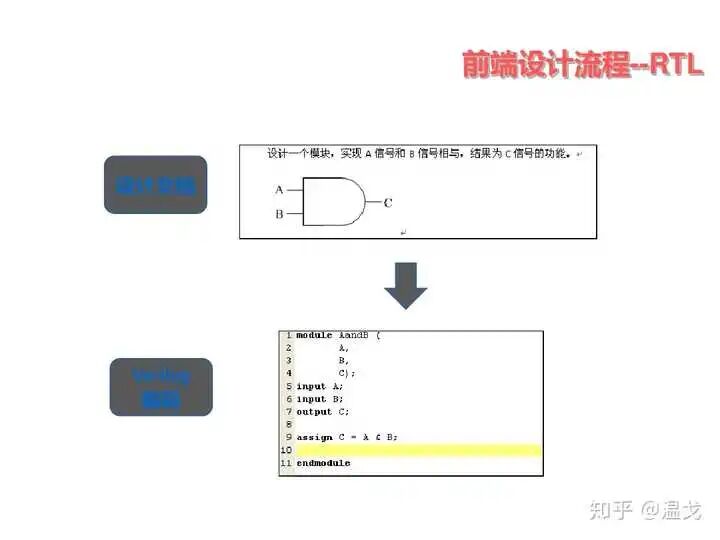

1、RTL設計

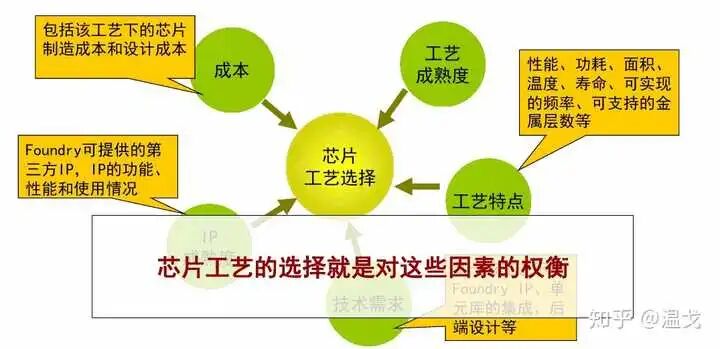

在設計之前我們先要確定芯片的工藝，比如是選擇TSMC還是SMIC，是7nm，還是5nm，而工藝的選擇也是受很多因素的制約（如下圖），而芯片工藝的選擇，就是對這些因素的權衡。

IC設計的第一步就是制定Spec，這個步驟就像是在設計建筑前，要先畫好圖紙一樣，在確定好所有的功能之后在進行設計，這樣才不用再花額外的時間進行后續修改。IC 設計也需要經過類似的步驟，才能確保設計出來的芯片不會有任何差錯。

而用RTL實現的各種功能模塊，來組成一個實現具體功能的IP，SOC芯片最終由SOC integration工程師把各個IP集成到一起。

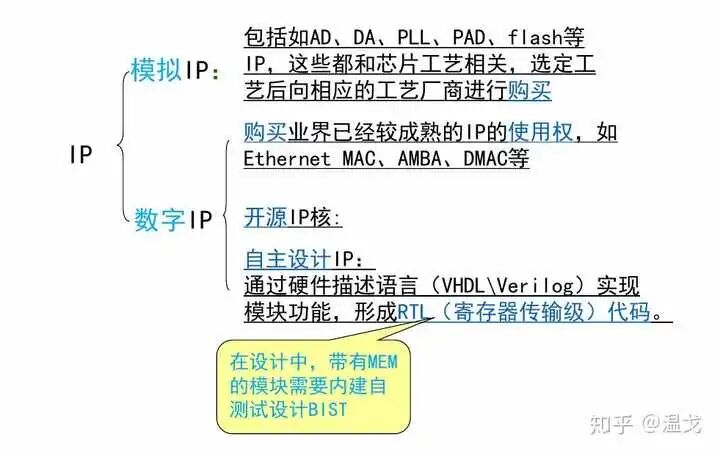

IP又分為 模擬IP 和 數字IP ，大概可以做如下的分類：

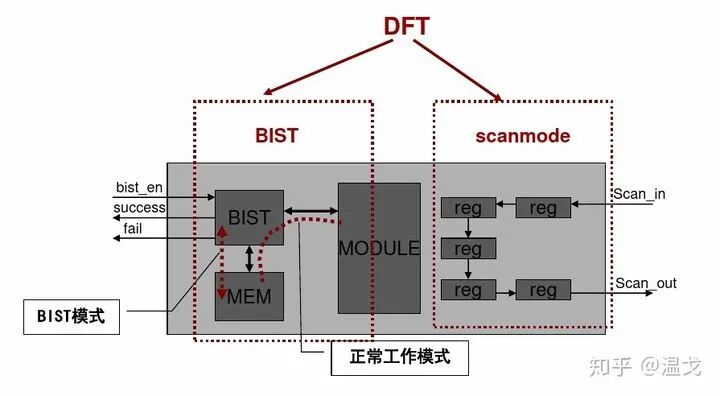

在芯片功能設計完備后，我們還要做可測性設計DFT（Design For Test）。

關于DFT的具體介紹，請閱讀：

① https://www.zhihu.com/question/401109345/answer/1387028607

② https://zhuanlan.zhihu.com/p/159273941

RTL設計最后要做的就是代碼的設計規則檢查。

通過lint, Spyglass等工具，針對電路進行設計規則檢查，包括代碼編寫風格，DFT，命名規則和電路綜合相關規則等。

2、驗證

驗證是保證芯片功能正確性和完整性最重要的一環。驗證的工作量也是占整個芯片開發周期的50%-70%，相應的，驗證工程師與設計工程師的數量大概在2-3:1。

從驗證的層次可以分位：模塊級驗證 ， 子系統級驗證 和 系統級驗證 。

從驗證的途徑可以分為：模擬（simulation） ， 仿真 和 形式驗證（formality check） 。

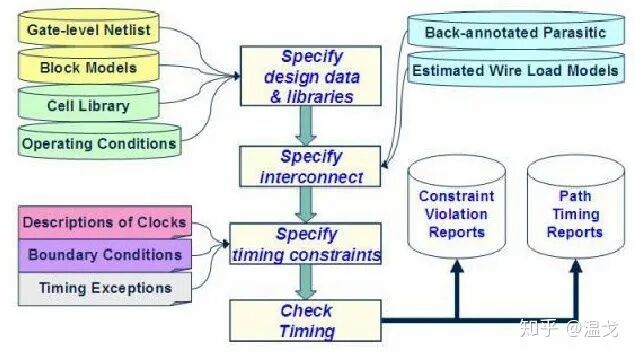

3、靜態時序分析（STA）

靜態時序分析是套用特定的時序模型（timing model）,針對特定電路，分析其是否違反designer給定的時序限制（timing constraint）。

目前主流的STA工具是synopsys的Prime Time。

靜態時序分析的作用：

1. 確定芯片最高工作頻率
   通過時序分析可以控制工程的綜合、映射、布局布線等環節，減少延遲，從而盡可能提高工作頻率。

2. 檢查時序約束是否滿足
   可以通過時序分析來查看目標模塊是否滿足約束，如不滿足，可以定位到不滿足約束的部分，并給出具體原因，進一步修改程序直至滿足要求。


3. 分析時鐘質量
   時鐘存在抖動、偏移、占空比失真等不可避免的缺陷。 通過時序分析可以驗證其對目標模塊的影響。

4、覆蓋率

覆蓋率作為一種判斷驗證充分性的手段，已成為驗證工作的主導。

從目標上，可以把覆蓋率分為兩類：

• 代碼覆蓋率

作用：檢查代碼是否冗余，設計要點是否遍歷完全。

檢查對象：RTL代碼

• 功能覆蓋率

作用：檢查功能是否遍歷

檢查對象：自定義的container

在設計完成時，要進行代碼覆蓋率充分性的sign-off, 對于覆蓋率未達到100%的情況，要給出合理的解釋，保證不影響芯片的工能。

5、ASIC綜合

邏輯綜合的結果就是把設計實現的RTL代碼翻譯成門級網表（netlist）的過程。

在做綜合時要設定約束條件，如電路面積、時序要求等目標參數。

工具：synopsys的Design compiler, 綜合后把網表交給后端。

至此我們前端的工作就結束啦，看到這里我先給各位看官個贊！

芯片后端設計

后端設計也就是從輸入網表到輸出GDSII文件的過程：主要分為以下六個步驟：

1. 邏輯綜合
2. 形式驗證
3. 物理實現
4. 時鐘樹綜合-CTS
5. 寄生參數提取
6. 版圖物理驗證

1.邏輯綜合

在前端最后一步已經講過了，在此不做贅述。

2. 形式驗證

• 驗證芯片功能的一致性
• 不驗證電路本身的正確性
• 每次電路改變后都需驗證

形式驗證的意義在于保障芯片設計的一致性，一般在邏輯綜合，布局布線完成后必須做。

工具：synopsys Formality

3. 物理實現

物理實現可以分為三個部分:

• 布局規劃 floor plan

• 布局 place

• 布線 route

1. 布圖規劃floor plan
   布圖規劃是整個后端流程中作重要的一步，但也是彈性最大的一步。 因為沒有標準的最佳方案，但又有很多細節需要考量。

布局布線的目標：優化芯片的面積，時序收斂，穩定，方便走線。

工具：IC compiler，Encounter

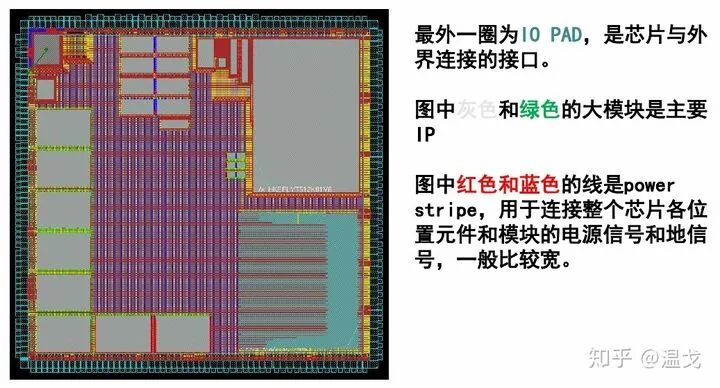

布圖規劃完成效果圖：

2. 布局

布局即擺放標準單元，I/O pad，宏單元來實現個電路邏輯。

布局目標：利用率越高越好，總線長越短越好，時序越快越好。

但利用率越高，布線就越困難；總線長越長，時序就越慢。因此要做到以上三個參數的最佳平衡。

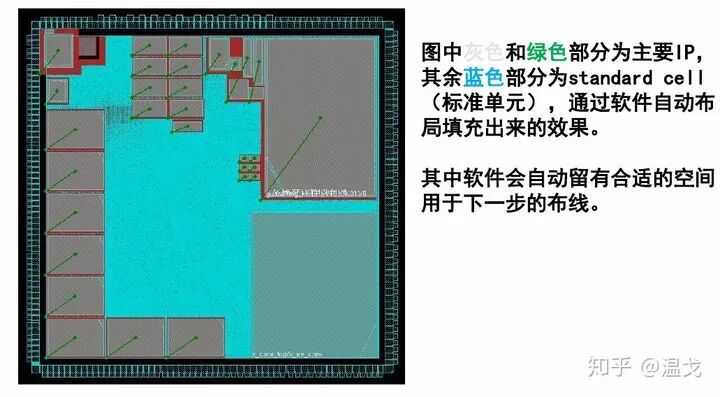

布局完成效果圖：

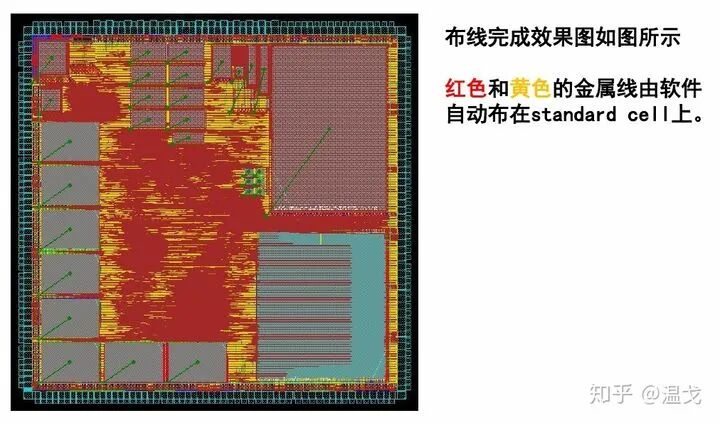

3. 布線

布線是指在滿足工藝規則和布線層數限制、線寬、線間距限制和各線網可靠絕緣的電性能約束條件下，根據電路的連接關系，將各單元和I/O pad用互連線連接起來。

4. 時鐘樹綜合——CTS

Clock Tree Synthesis，時鐘樹綜合，簡單點說就是時鐘的布線。

由于時鐘信號在數字芯片的全局指揮作用，它的分布應該是對稱式的連到各個寄存器單元，從而使時鐘從同一個時鐘源到達各個寄存器時，時鐘延遲差異最小。這也是為什么時鐘信號需要單獨布線的原因。

5. 寄生參數提取

由于導線本身存在的電阻，相鄰導線之間的互感,耦合電容在芯片內部會產生信號噪聲，串擾和反射。這些效應會產生信號完整性問題，導致信號電壓波動和變化，如果嚴重就會導致信號失真錯誤。提取寄生參數進行再次的分析驗證，分析信號完整性問題是非常重要的。

工具Synopsys的Star-RCXT

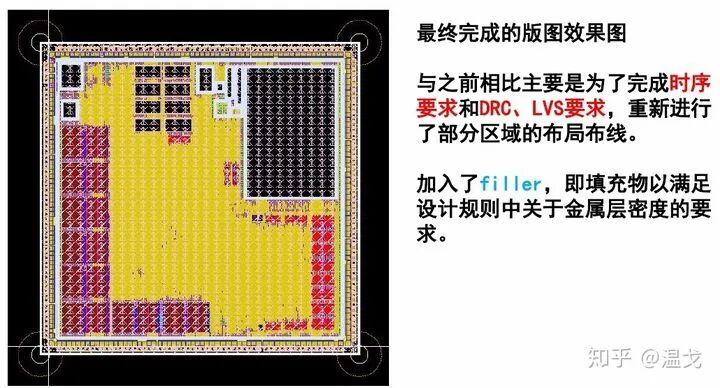

6.版圖物理驗證

這一環節是對完成布線的物理版圖進行功能和時序上的驗證，大概包含以下方面：

LVS（Layout Vs Schematic）驗證：簡單說，就是版圖與邏輯綜合后的門級電路圖的對比驗證；

DRC（Design Rule Checking）：設計規則檢查，檢查連線間距，連線寬度等是否滿足工藝要求；

ERC（Electrical Rule Checking）：電氣規則檢查，檢查短路和開路等電氣規則違例；

實際的后端流程還包括電路功耗分析，以及隨著制造工藝不斷進步產生的DFM（可制造性設計）問題等。

物理版圖以GDSII的文件格式交給芯片代工廠（稱為Foundry）在晶圓硅片上做出實際的電路。

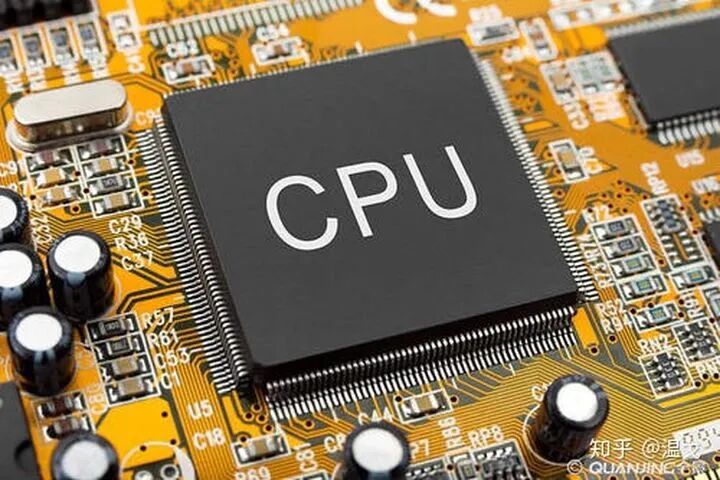

最后進行封裝和測試，就得到了我們實際看見的芯片。

芯片設計的流程是紛繁復雜的，從設計到流片耗時長（一年甚至更久），流片成本高，一旦發現問題還要迭代之前的某些過程。
