GIS設備在變電中得以廣泛的配備，是其重要構成。該設備占地小、能夠較為快速地安裝，維護起來也比較方便，這種元件進行全封閉的運行,較少地受到外界環境的影響，因此，能夠較為可靠的運行。
盡管這種設備具有很多優點，但是它的內部場強很高，因此，在設備的制造、裝備以及運行期間，一些較小的隱患都可能引起故障。而一旦GIS設備發生故障，就會導致大面積的停電。長時間的停電，就會帶來嚴重的損失。GIS設備的投入運行后，由于它具有極強的封閉性,不能對它內部的缺陷直觀地判斷出來，因此，對于故障的檢測和定位，就變得極為困難,檢修工作也難以順利地開展。對于GIS設備故障的檢測手段和方法的選擇，能夠對電網的運行起著直觀重要的作用。
測試目的：
查找目前主要噪聲聲源，及其具體位置。
監測方案：

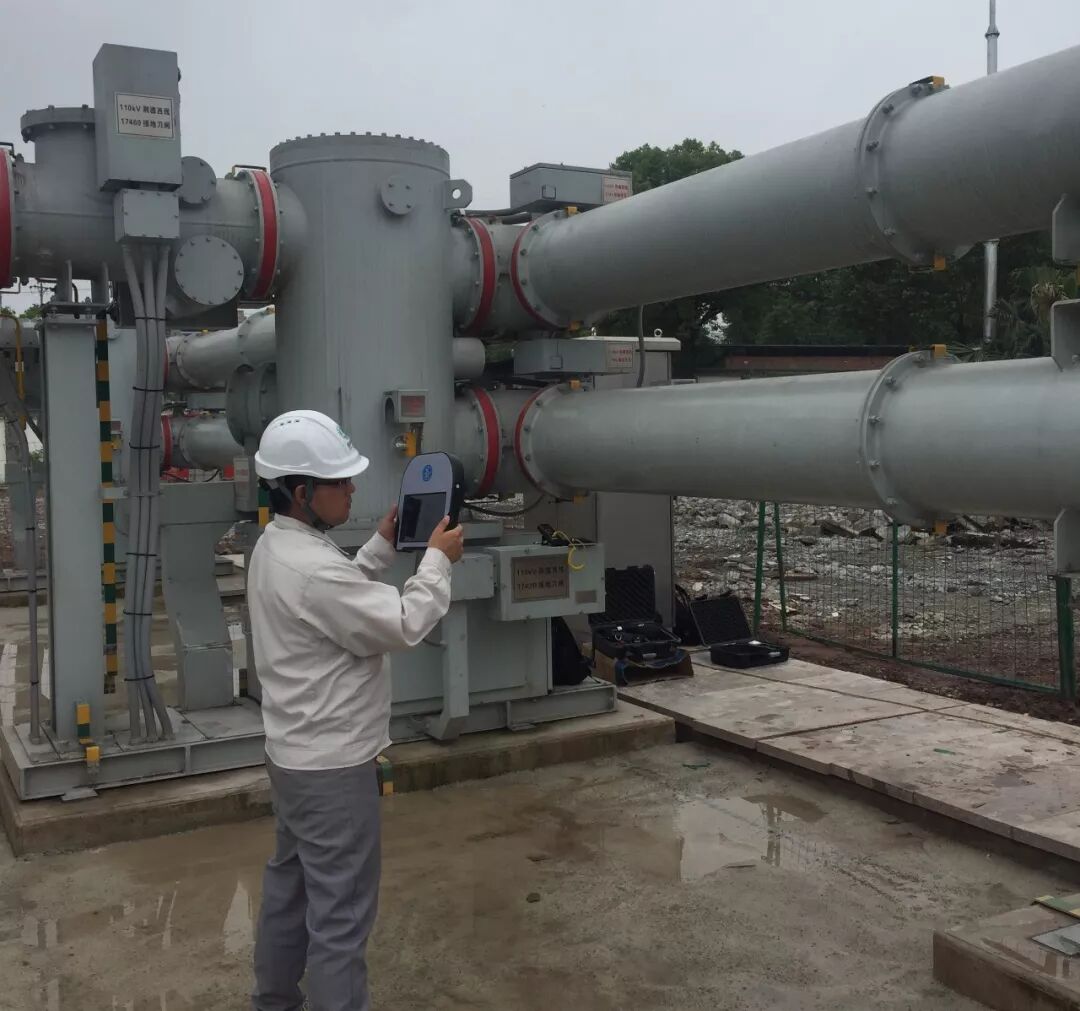

使用KMSV便攜式聲學成像系統，于GIS周邊進行拍攝記錄。
噪聲源評價方式：

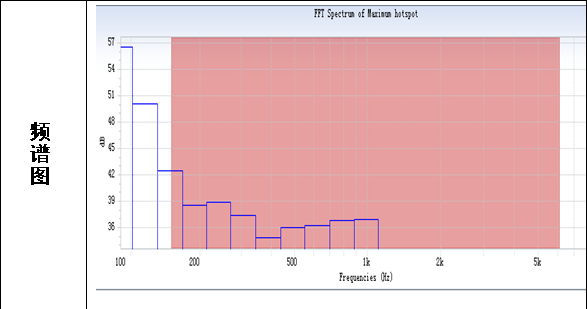

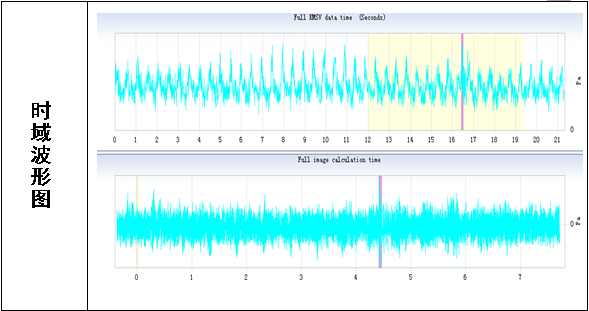

A、由KMSV便攜式聲學成像系統直接生成噪聲分布云圖
B、噪聲分布云圖將直接顯示噪聲源所在位置及大小
現場描述：

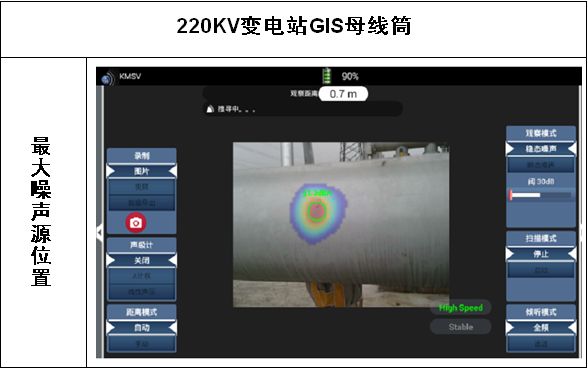

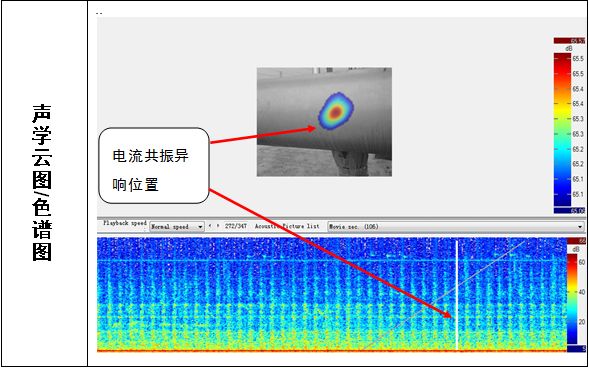

用KMSV聲學成像系統對GIS母線筒進行掃描，對于發出異響的位置進行定位，查找出噪聲源的位置并進行分析。

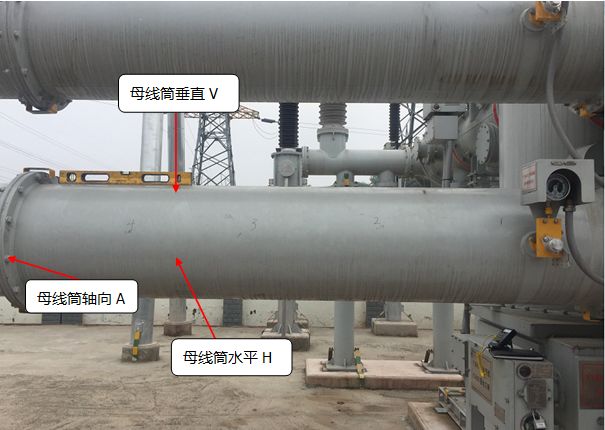

為了對異響進行詳細的分析，用KMbalancer Pro對異響的位置進行振動檢測，測試位置如下圖：

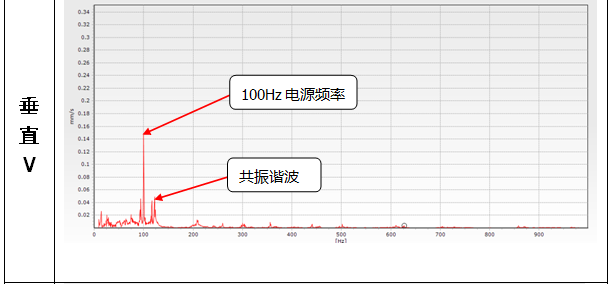

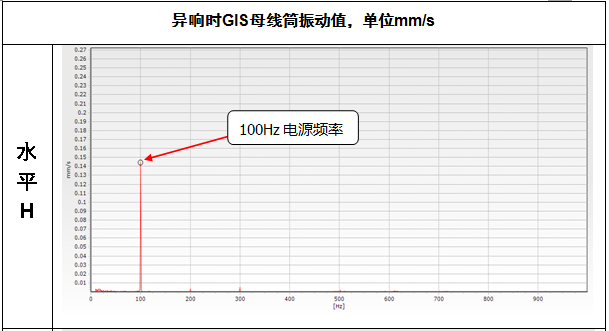

1、在異響時GIS母線筒振動值較大，振動頻率都為50Hz電源頻率的倍頻，可以判定主要振動非機械故障激發的，為電流引起的。其中垂直方向振動值最大，在頻譜上100Hz左右有明顯的諧波頻率，母線筒存在松動的跡象；

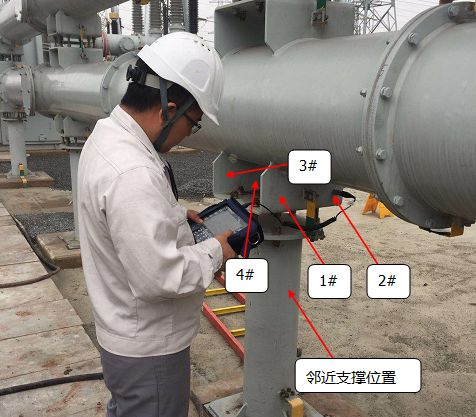

2、為了驗證振動的具體原因，對鄰近的支撐位置的一圈進行振動檢測。

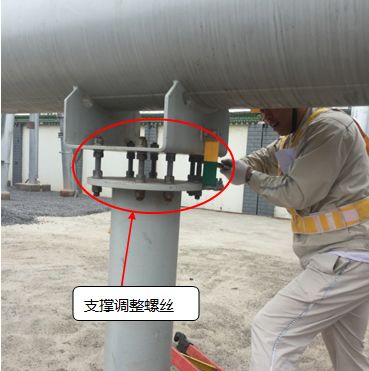

1#測點振動為0.145mm/s，2#測點振動為0.193mm/s，3#測點振動為0.214mm/s，4#測點振動為0.083mm/s，通過振動檢測懷疑支撐的調整螺絲可能存在沒有調平，現場重新調整了支撐的調整螺絲。
1、調整后，4個測點位置的振動值分別為：1#測點0.107mm/s，2#測點為0.105mm/s，3#測點為0.101mm/s，4#測點為0.099mm/s，4個測點位置的振動基本一致，現場已基本聽不到明顯的異響聲音，但當負荷變高時又出現了輕微一聲的異響；
2、母線筒還是存在著支撐不牢的現象，現場臨時對母線筒進行簡單加固。

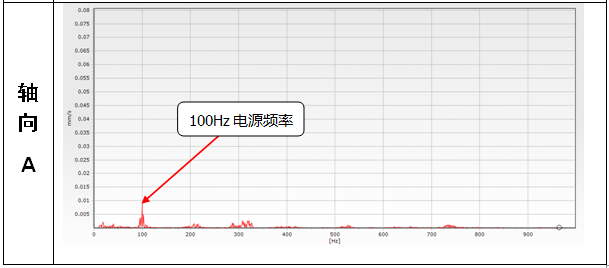

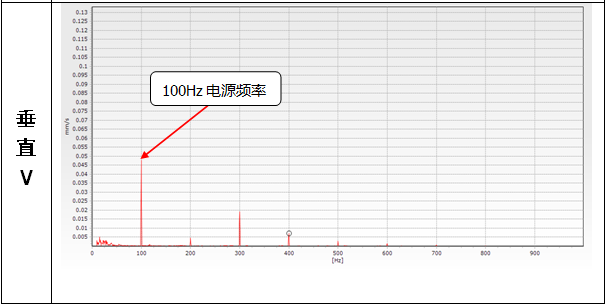

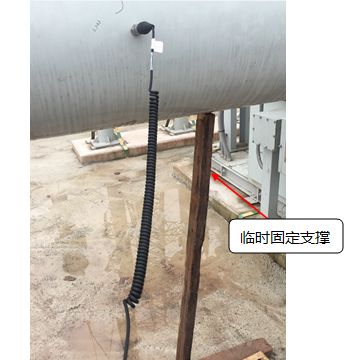

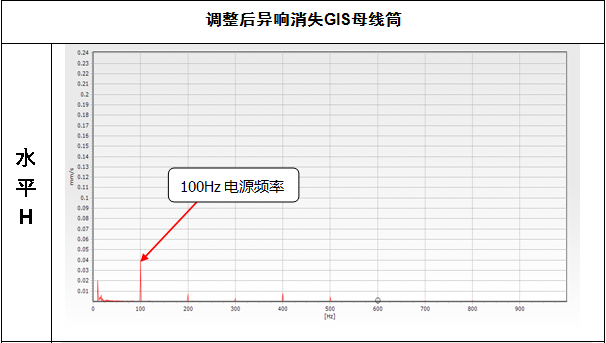

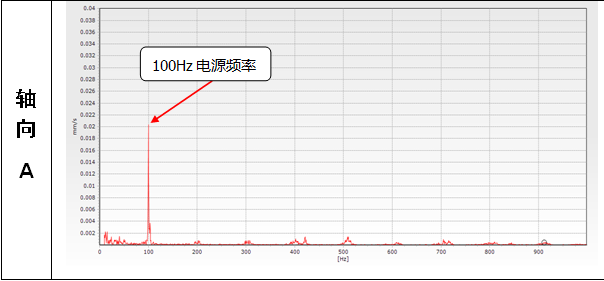

臨時用木頭加固后，在負荷變化時現場也聽不到異響的聲音了，現場測量母線筒的振動值及頻譜如下：
1、所有測點上都有很明顯的50Hz電源頻率的整數倍頻，其中100Hz頻率下振動幅值最大，可以判定為主要是因為電流頻率振動引起的幅值；
2、在GIS母線筒發出異響時垂直方向測點的頻率在100Hz左右有明顯諧波頻率，主要是母線筒固定不牢，電流振動引起母線筒的共振；
3、調整母線筒支撐的螺絲后，振動數值明顯下降異音也消失，在負荷變化時還是會出現異響，主要還是異響部位母線筒支撐不牢固；

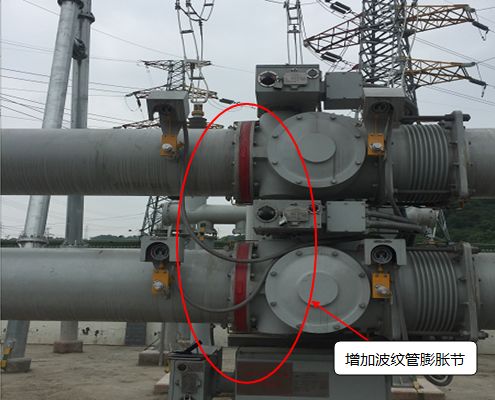

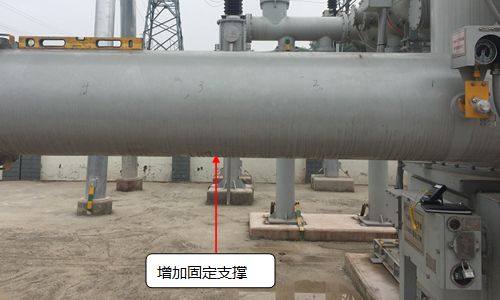

4、建議在異響處的母線筒下部再加一根固定支撐，以增加母線筒的強度，更改固有頻率，或者在母線筒前端接頭處增加波紋管膨脹節。
結合本案例中對GIS設備發生異響的檢查、對其原因進行分析以及對故障進行排查,采用了聲學成像、振動測量等檢測方式，確定主要的噪聲源為電流激發的振動引起GIS母線筒共振發出的異響，并通過檢測驗證了結果,從而對以后的維修做了有效的指導，使得維檢的時間大大縮短，也積累了帶電檢測GIS設備的經驗。
