下面將分享一些有趣的圖文，希望能幫大家happy、解壓一下！
1、芯片去蓋飛線
我們拿到一個芯片，其實芯片核心部分并沒有芯片這么大，為了方便引出眾多的引腳，所以才在外面又多封裝了一層，常見的有
金屬封裝、塑料封裝、陶瓷封裝等。一般消費級別的大多用塑料封裝，航天以及要求高的商業級用金屬封裝或陶瓷封裝。

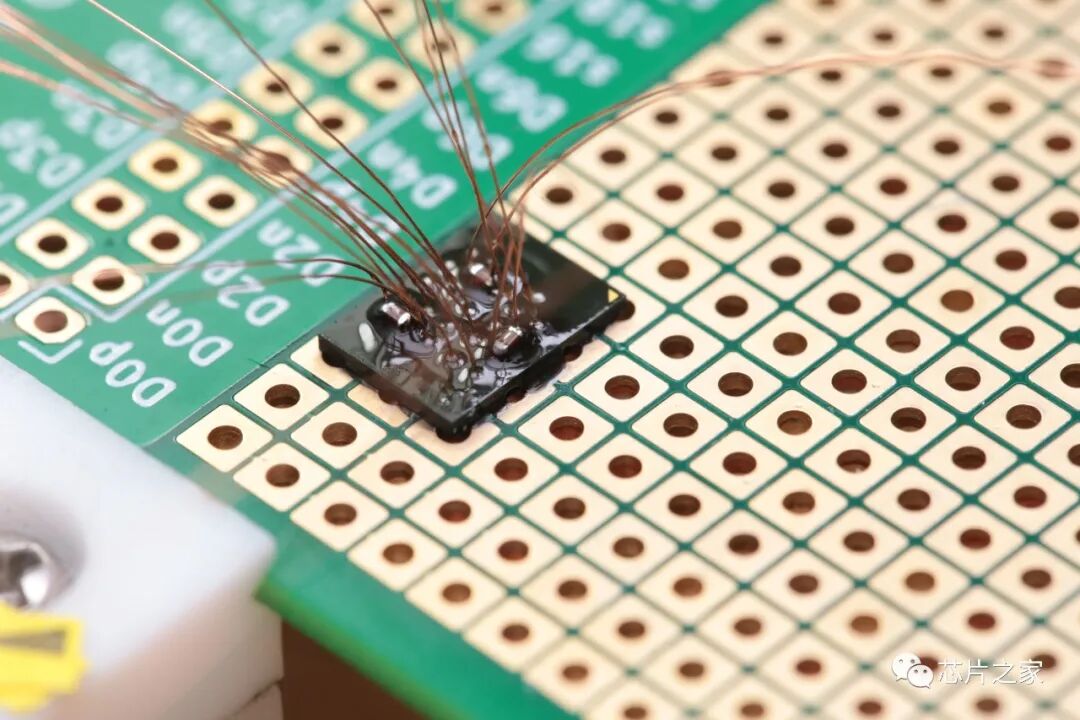

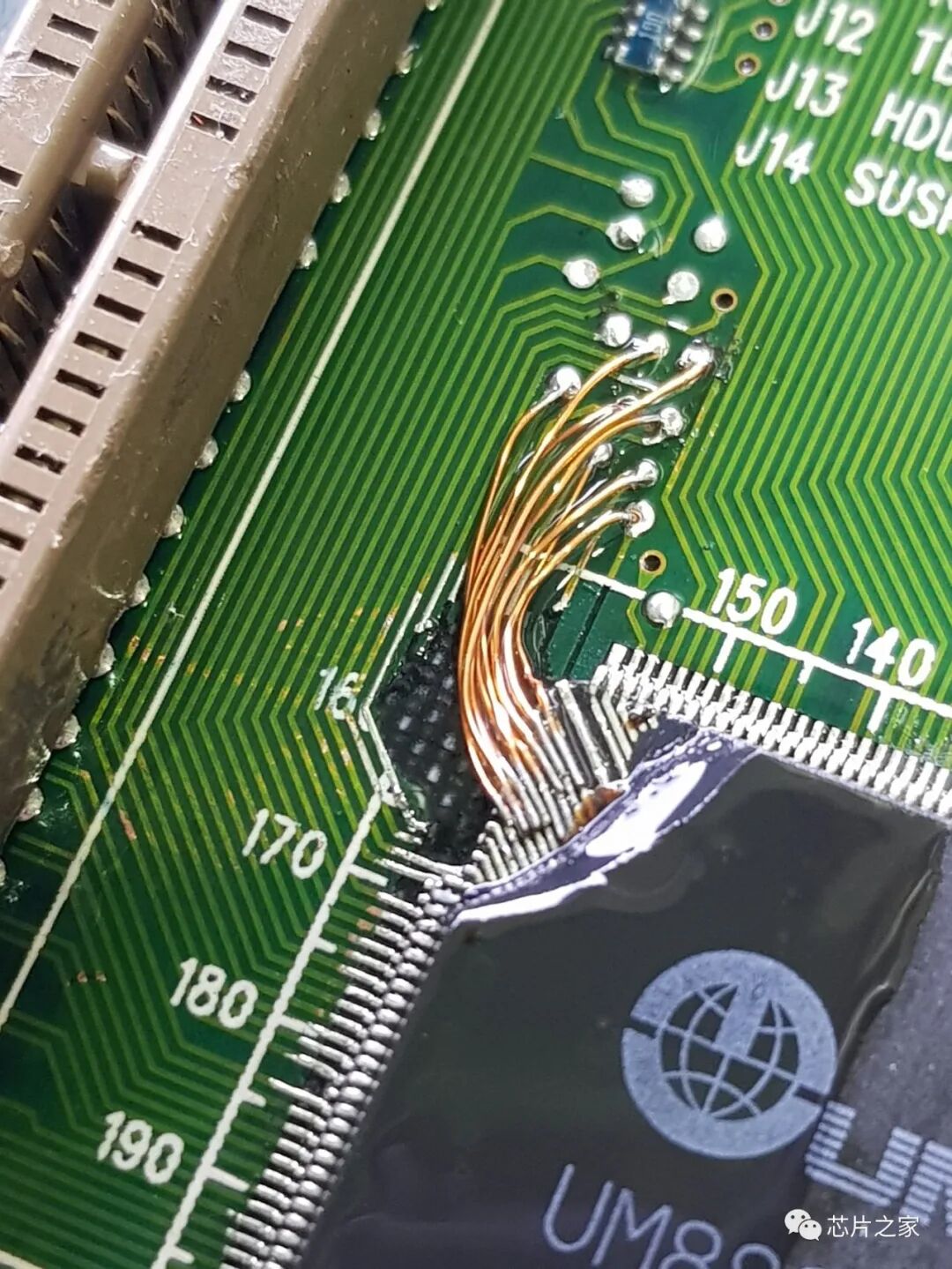

如果芯片最外面的引腳斷了，一般也會認為這個芯片“廢了”，但是今天看到一個S級難度的神操作，竟然在引腳斷掉后，剝開塑料封裝在芯片里面飛線出來，讓我們
靜靜地膜拜一下吧！

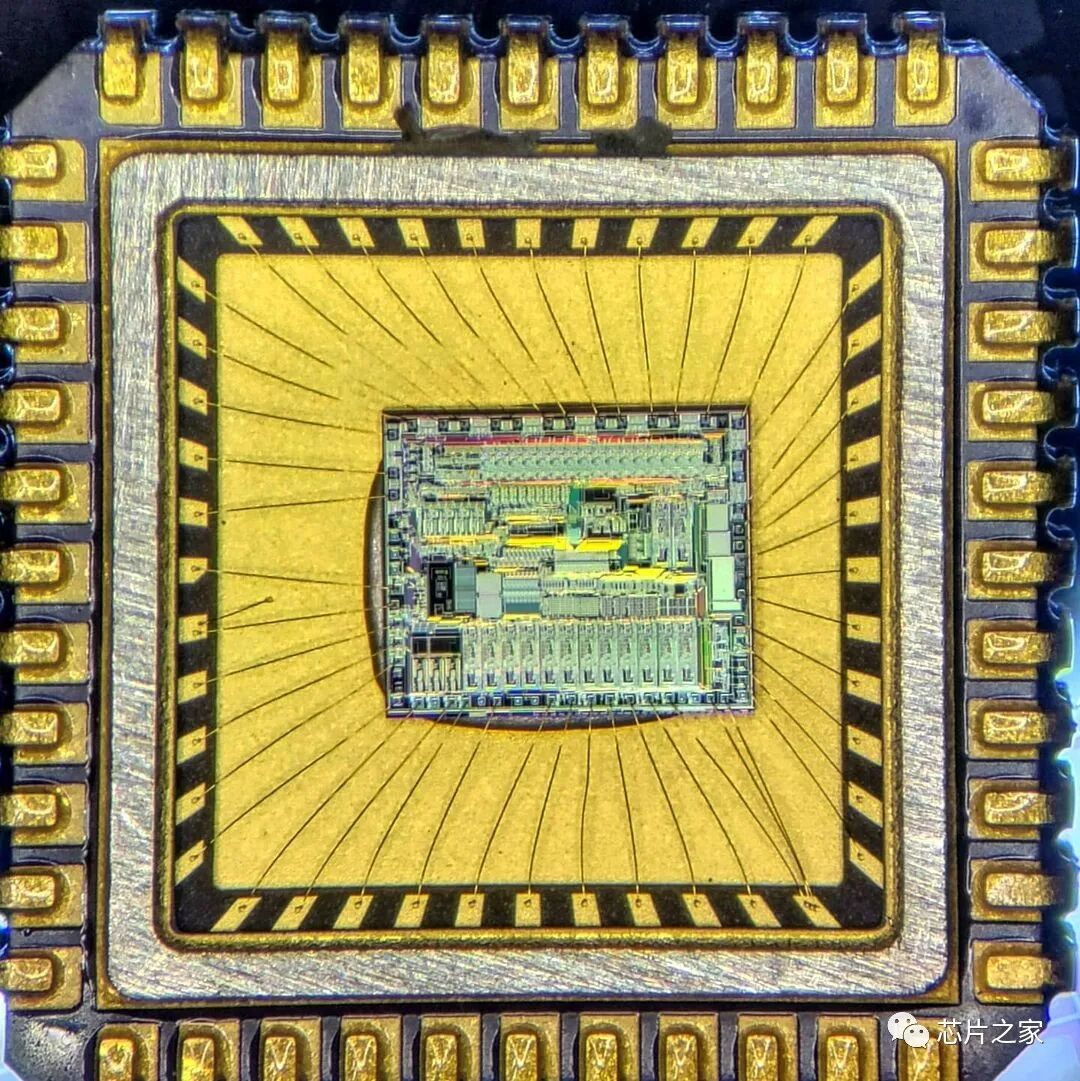

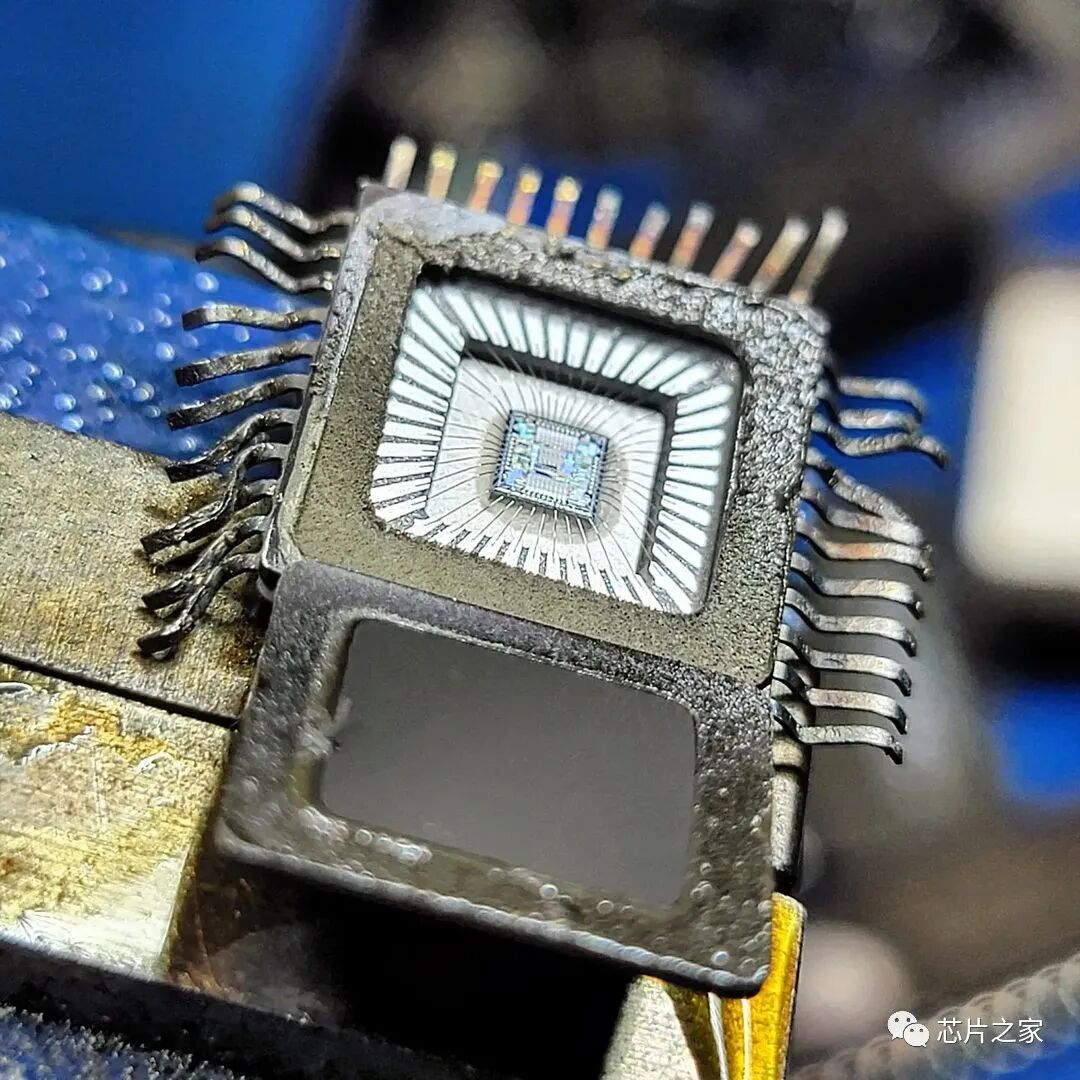

很多芯片內部是這樣的：

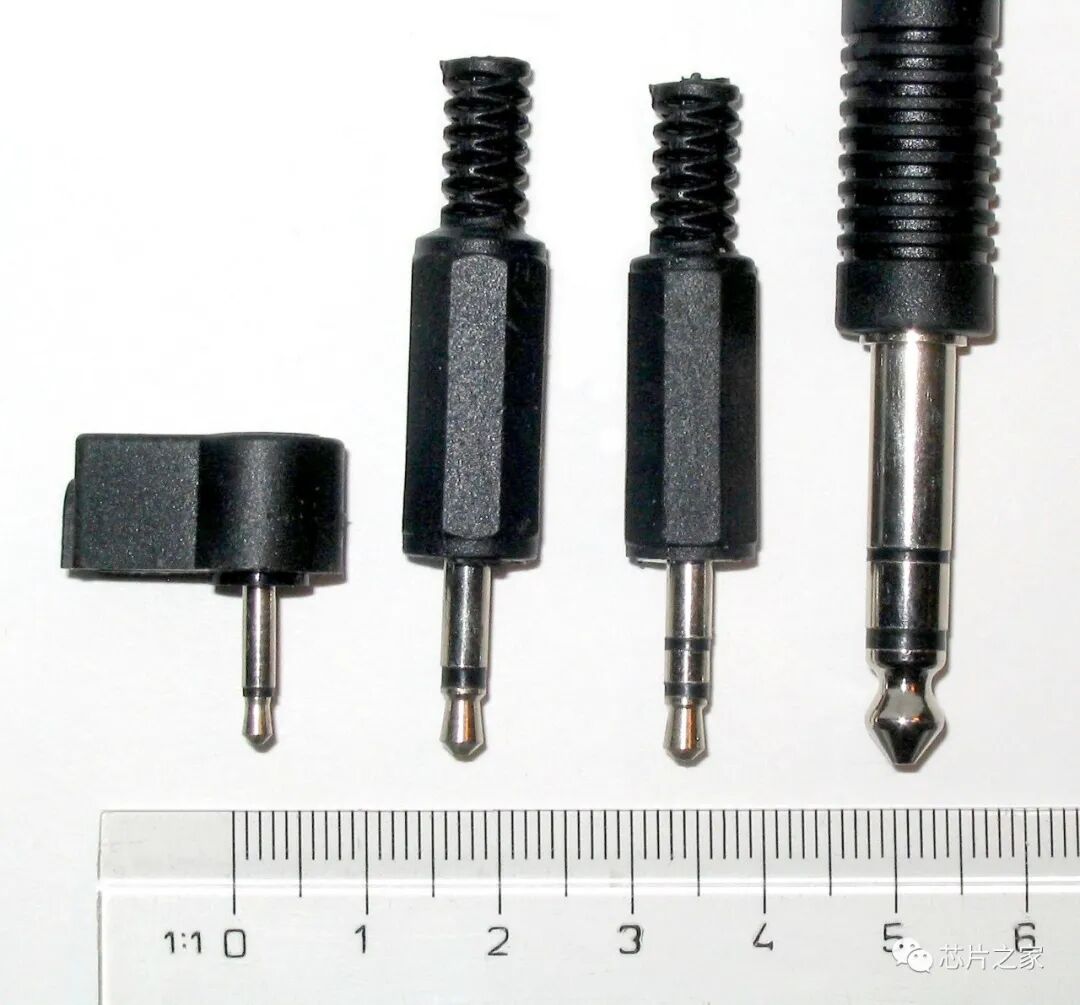

2、TRRRRRRRS接口

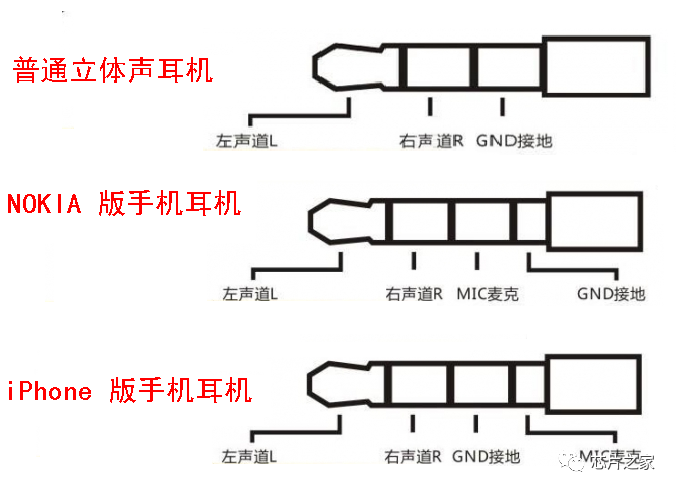

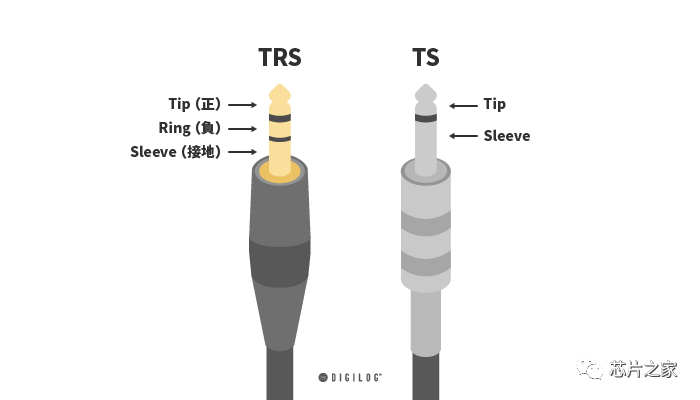

TRS的含義是Tip(signal)、Ring(signal)、Sleeve(ground)，分別代表了這種接頭的3個觸點它的接頭外觀是圓柱體形狀，分別代表了這種接頭的3個觸點，最常見的就是3.5mm的音頻接口，
我們常見的最多是有4段，地、左右聲道、麥克風。

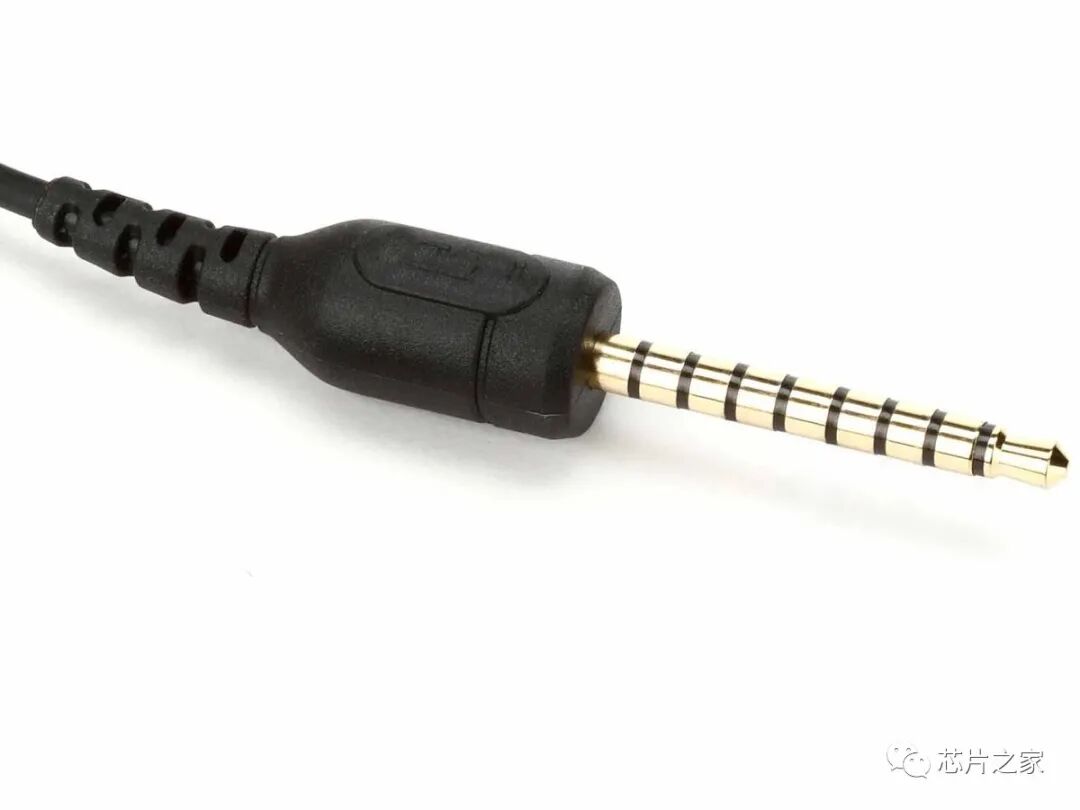

但是，不要搞得TRRRRRRRS好像不存在一樣，加長版的來了：

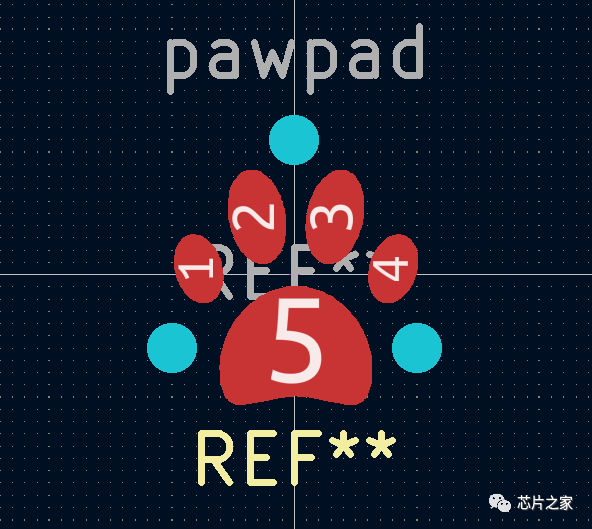

3、漂亮的燒錄焊盤
大家在PCB上留燒錄焊盤的時候，是不是要么是一排過孔，要么頂層或底層留一排焊盤用于燒錄程序？

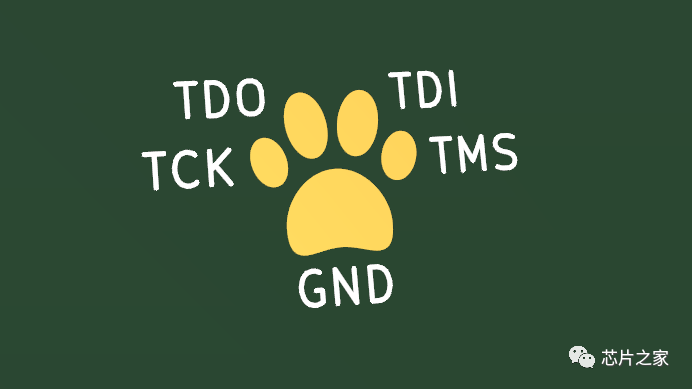

其實可以設計的更美觀一點，這不，有人設計了一個“爪形”燒錄焊盤，
雖然沒有實際的作用，但看著還是有一種新意。

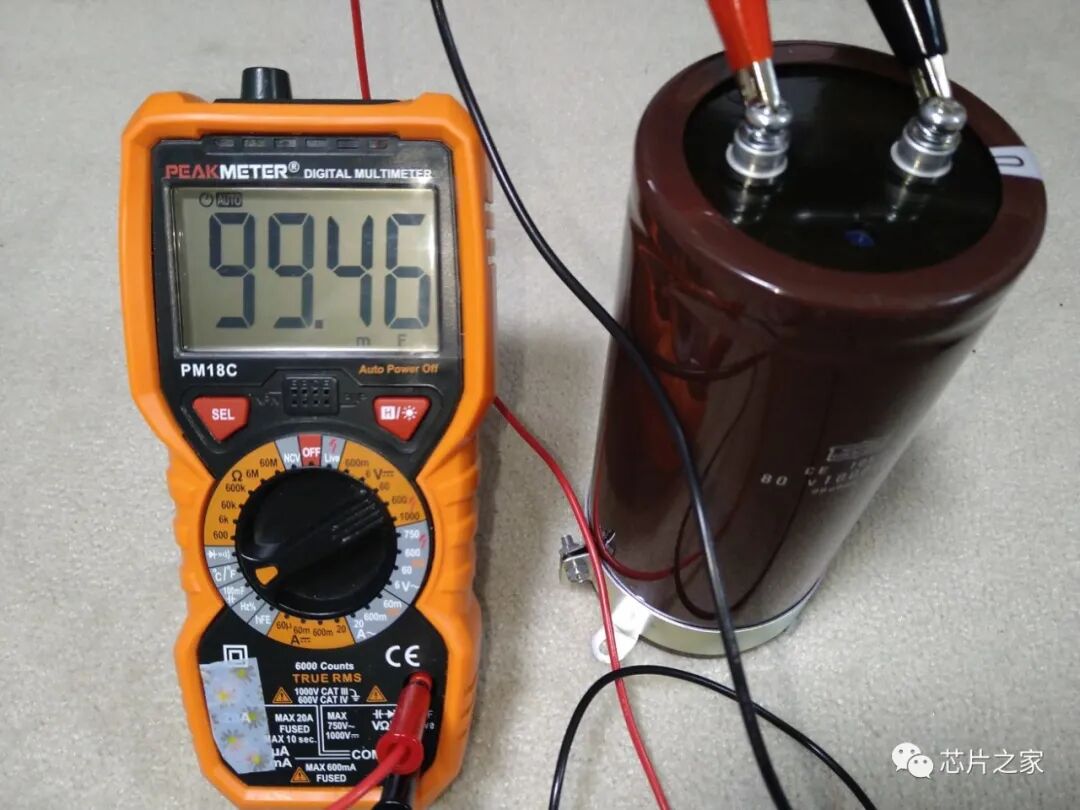

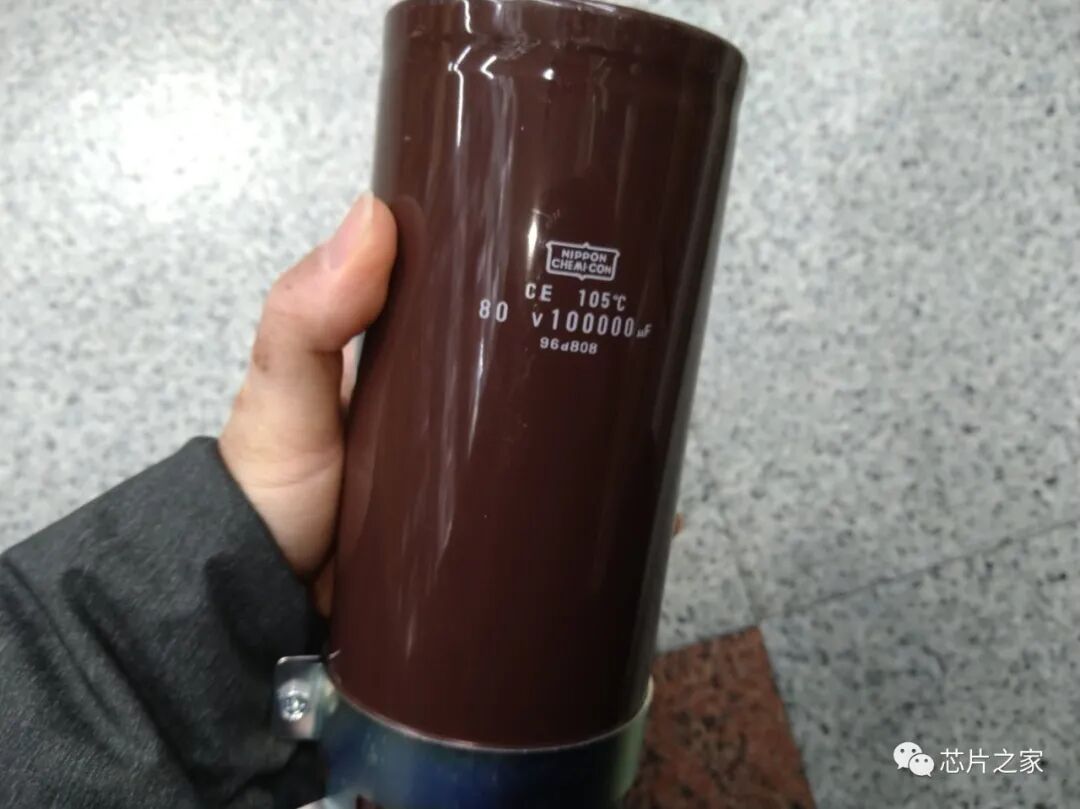

4、好大的一個電容
一個100000uF/80V的電容，也就是0.1F，看看有多大，
大家用過最大的電容是多少的？
5、PCB上的移動磁鐵
PCB賽道上的移動磁鐵，鋪開的步進電機，最后出軌了......

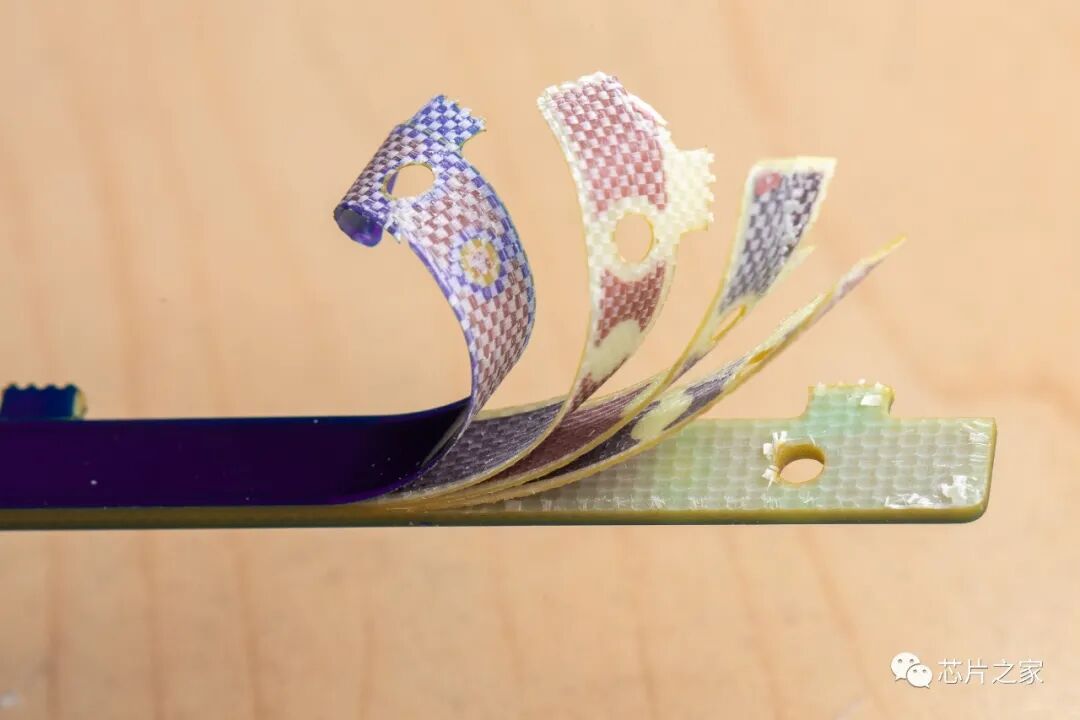

6、PCB就像洋蔥
我們?cè)O(shè)計PCB時有很多層，頂層、底層、中間層、絲印層等等。如果采取特殊的手段將PCB不同的層撥開，我們會發現，
真的就像洋蔥一樣，一層又一層，大家知道下圖從上倒下分別是什么嗎？

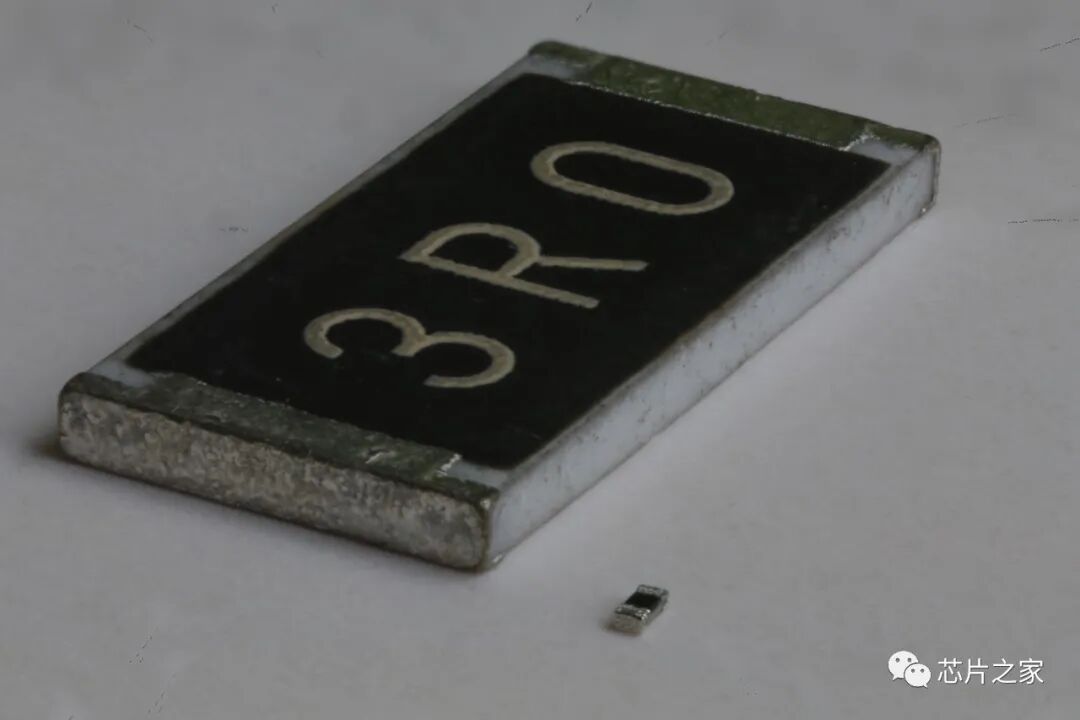

7、2512與01005

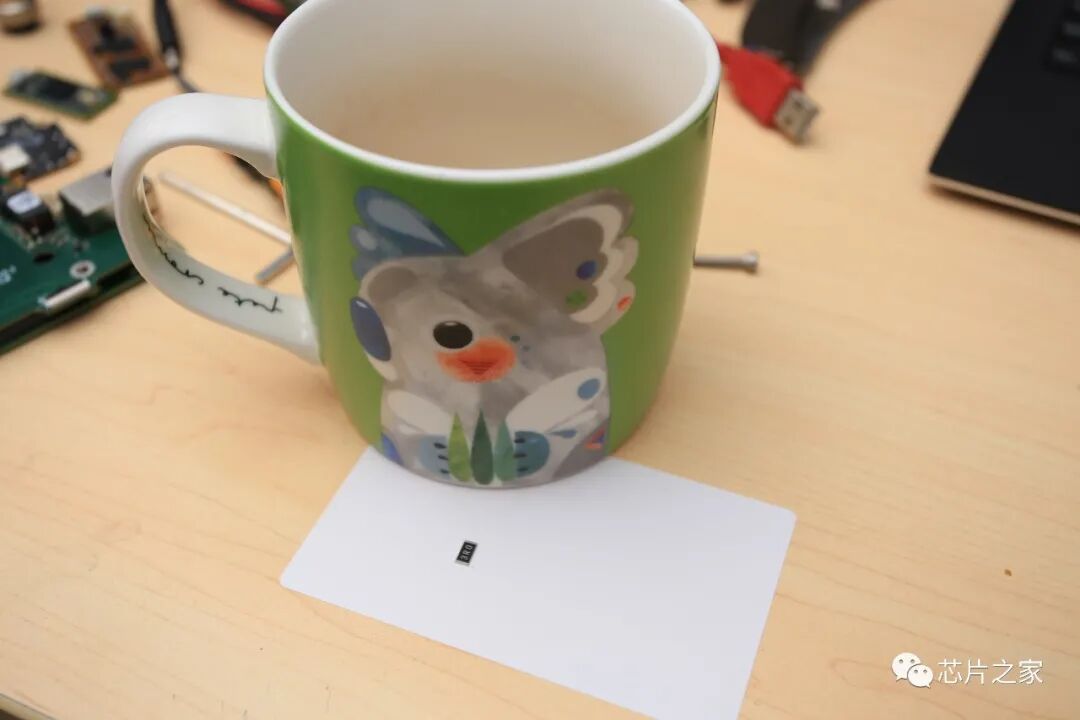

大家看到我的咖啡杯旁邊有兩個電阻了嗎？
讓我放大一下，讓你們可以看到。

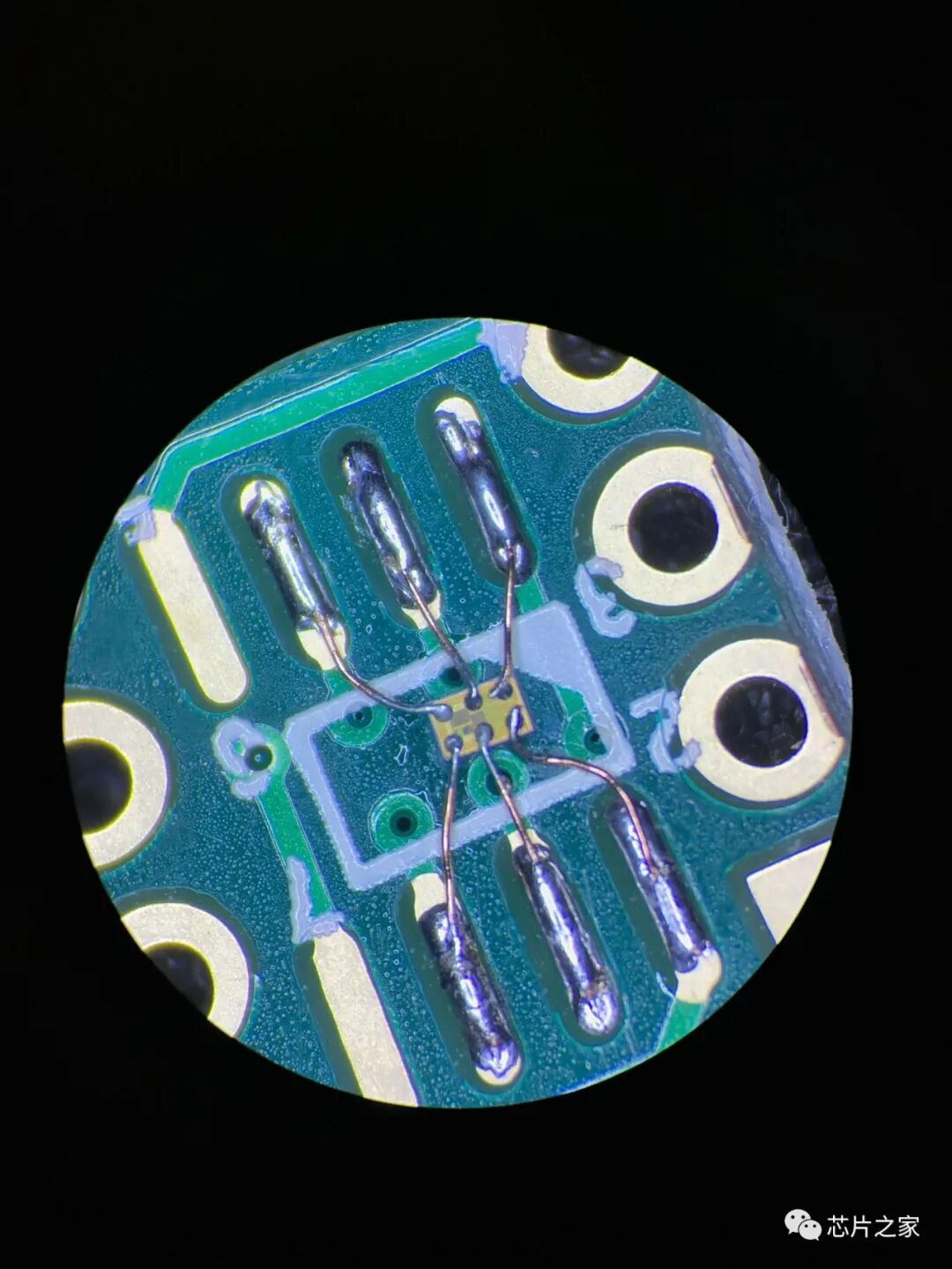

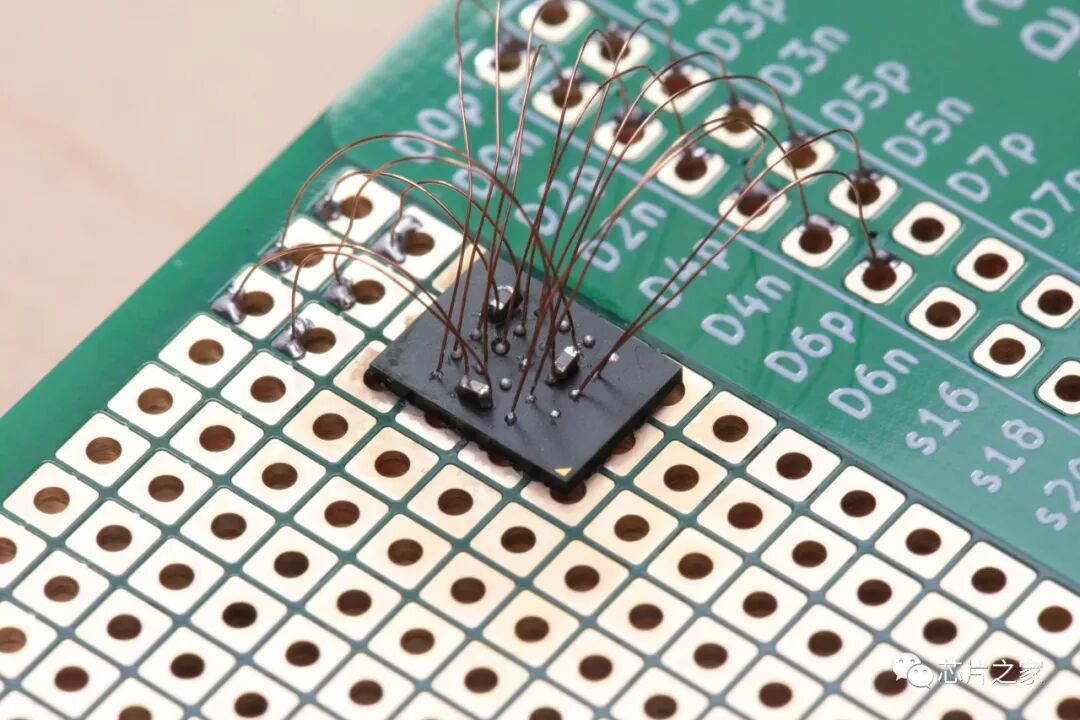

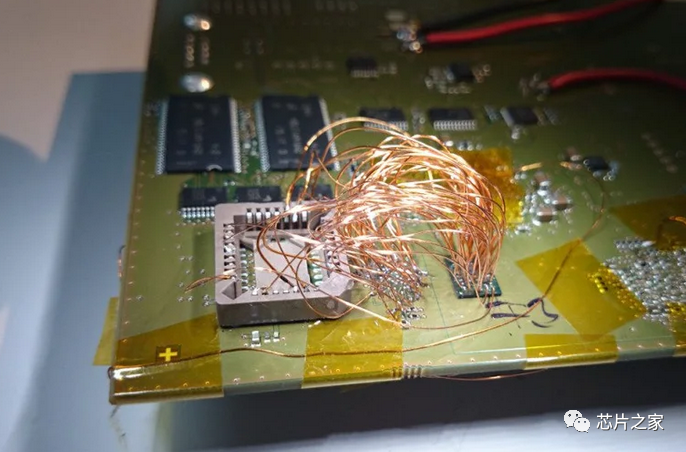

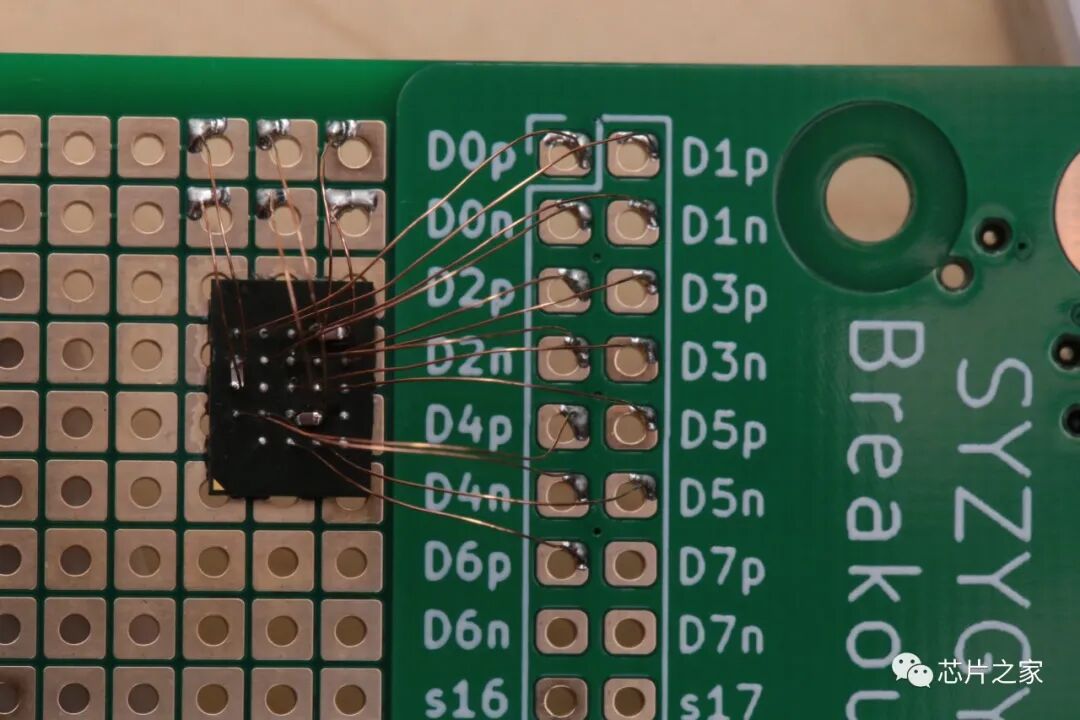

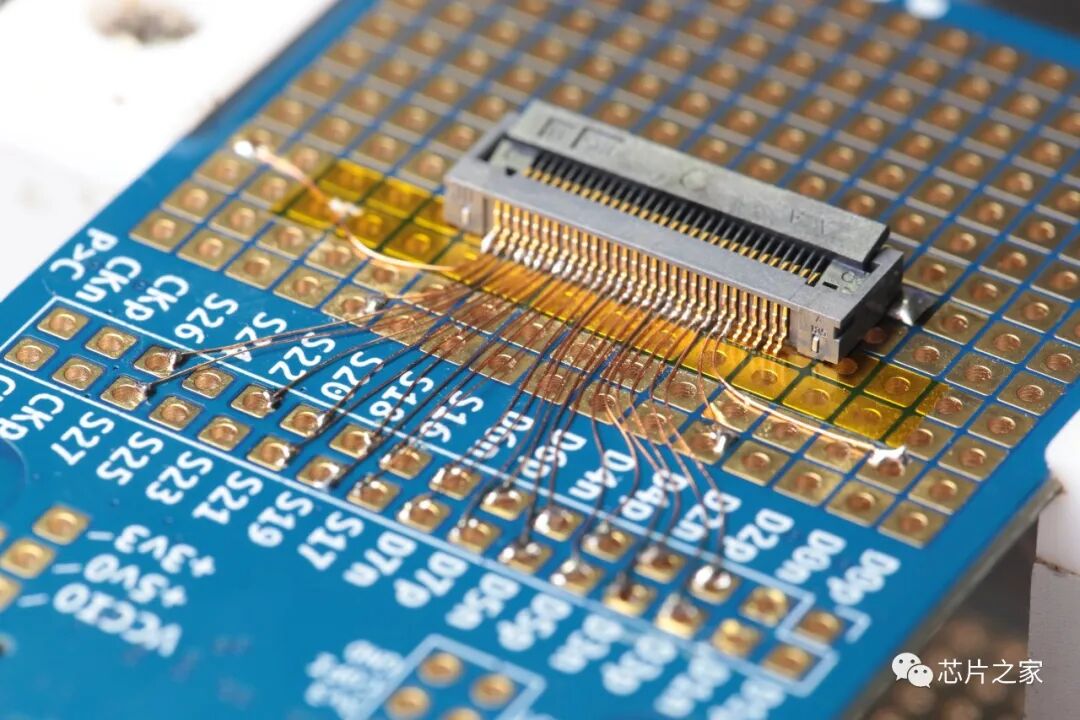

8、一些飛線
芯片飛線又來了，怎么就這么喜歡飛呢，一次次的挑戰自己。
10、用了多年的烙鐵
抱著個烙鐵睡覺，是一種什么感覺？
大家說這是一種什么心態？
還有CPU抱枕，大家還記得前幾期發的鼓包鋰電池抱枕嗎？
