模溫循環的計算大概有三個比較重要的意義

第一是在實際的生產過程中，經過多個生產周期之后，模溫會逐漸趨向于穩定，比如說左邊這個圖片，模具的溫度剛開始上升，逐漸趨向于一個穩定的狀態。剛開始打的時候，模具溫度是非穩態的，逐漸變高，如果冷卻管比較強的話，也有可能出現模溫降低的情況。這計算可以幫助我們獲得一個實際的溫度場分布，這樣做模擬會更準確。

第二個是我們可以找到模溫?fù)p失或升高的風險。通過分析，我們可以發現，模溫不穩定的現象，避免將來出現一些由模溫引起生產品質的問題。比如打了30個周期之后，發現產品品質不穩定，可能是由于模溫不穩定而造成的。

第三個是這個分析會獲得一個穩態的模具溫度場，這個溫度場可以應用于一些高階的分析中，比如耦合到其他的CAE軟件里面，計算熱疲勞，模具殘余應力等。

模溫循環的分析需要輸入一些初始的條件

這些條件包括了三方面

第一是模具、鑄件的材料，初始溫度

第二是工藝循環的參數，比如說這里計算6個，循環時間是315秒，開模時間、頂出時間、噴涂時間，合模時間，把這些生產節拍的時間節點都輸入進去。另外就是冷卻管道熱交換系數的計算，冷卻管道在實際中是根據流量控制冷卻效果的。軟件計算中，可以考慮到流量、冷卻管大小，還有空氣的壓強，轉換成熱交換系數。

第三，軟件中也支持冷卻管道的開關時間點，我們可以用曲線來實現，開時為1，關時為0。就像圖片中看到的，這是模溫循環的初始條件。

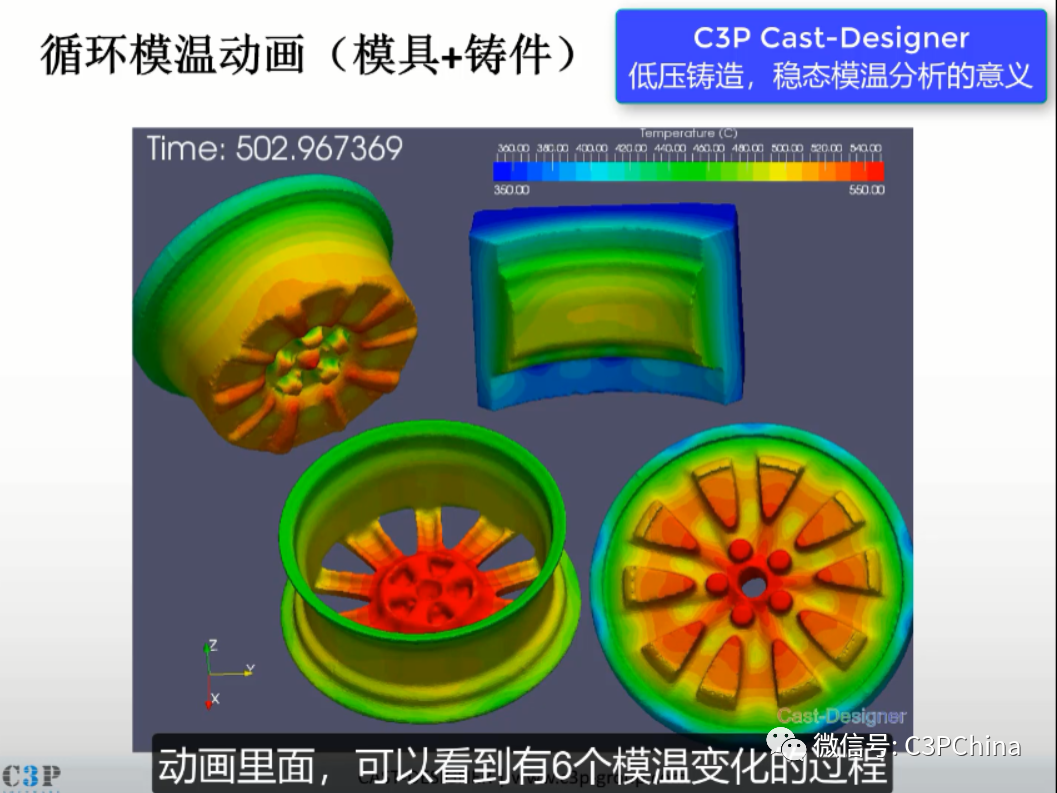

我們現在來看看模溫循環的動畫

這里我們做了6個周期的分析，動畫里面，可以看到有6個模溫變化的過程。我們可以把模具上的一些點取出來，在模具上取了6個點，可以看到溫度的分布。你可以以此來判斷模溫是否趨向于穩定狀態，當然，模溫高低的分布，跟冷卻管道的排布，還有吹風效果，都有顯著的關系。

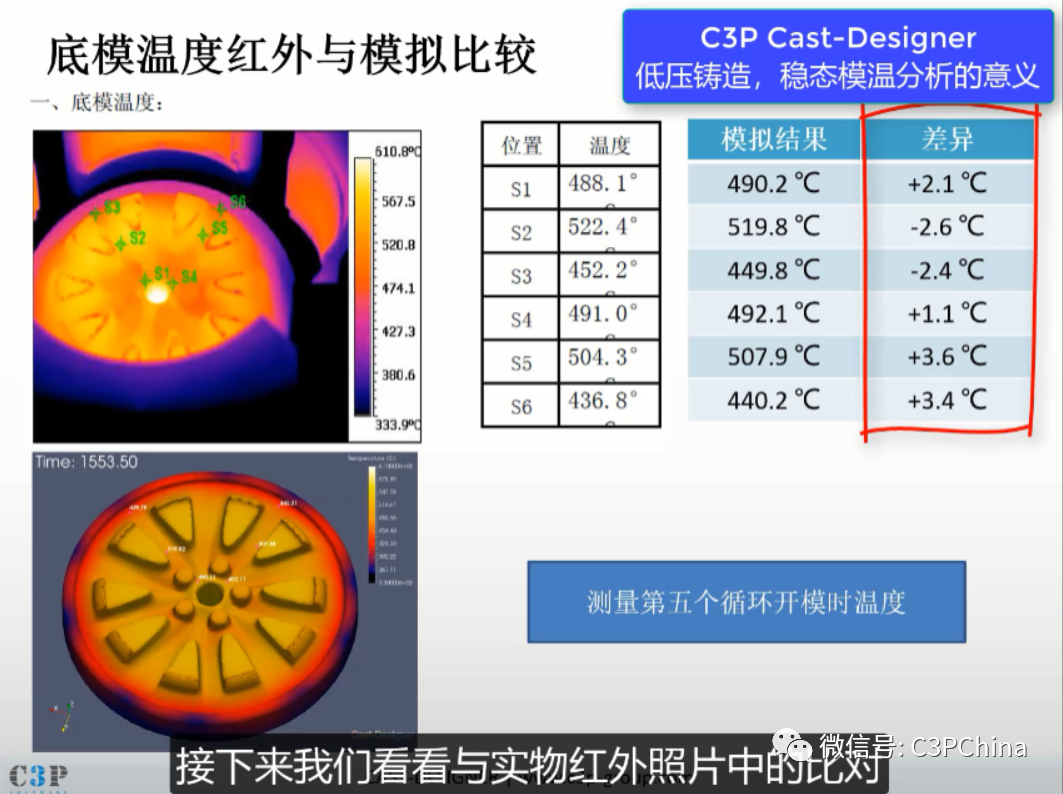

接下來我們看看與實物紅外照片中的比對

可見準確性非常高
