齒輪參數計算公式匯總，齒輪設計師必備

2022年3月28日 15:18
瀏覽：2641 收藏：7

對于機械設計師或者齒輪設計師來講，雖然現在各種設計軟件上都集成了齒輪的相關計算，但是下面這些公式還是非常有必要保存的。

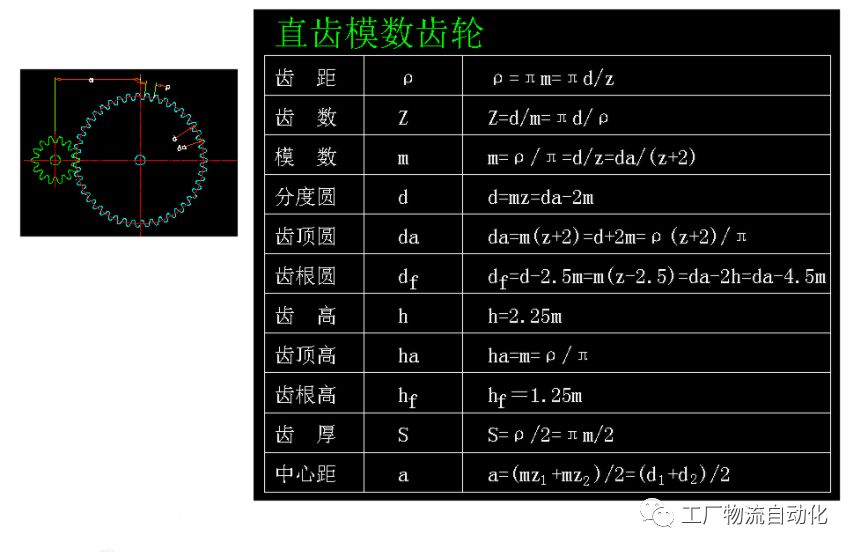

1.?直齒模數齒輪

齒輪參數計算公式匯總，齒輪設計師必備的圖1

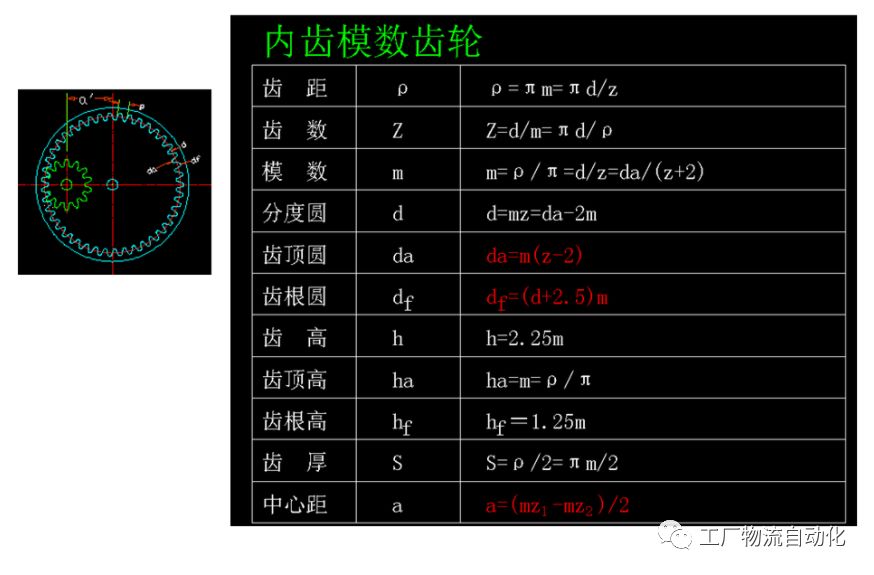

2.?內齒模數齒輪

齒輪參數計算公式匯總，齒輪設計師必備的圖2

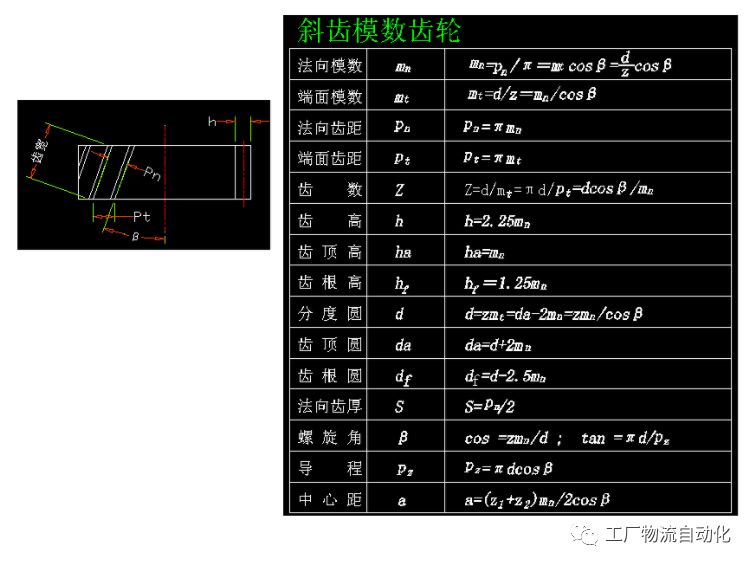

3.?斜齒模數齒輪

齒輪參數計算公式匯總，齒輪設計師必備的圖3

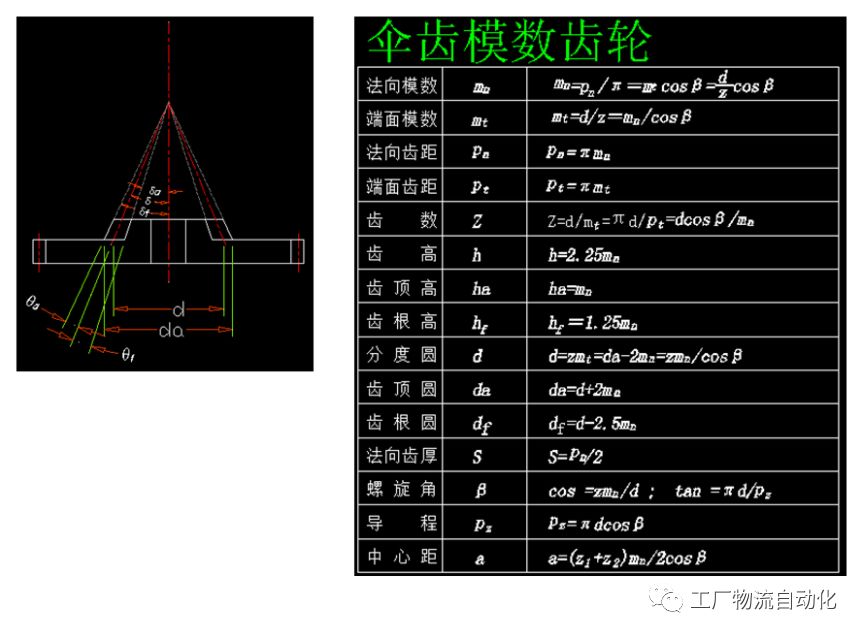

4.?傘齒模數齒輪

齒輪參數計算公式匯總，齒輪設計師必備的圖4

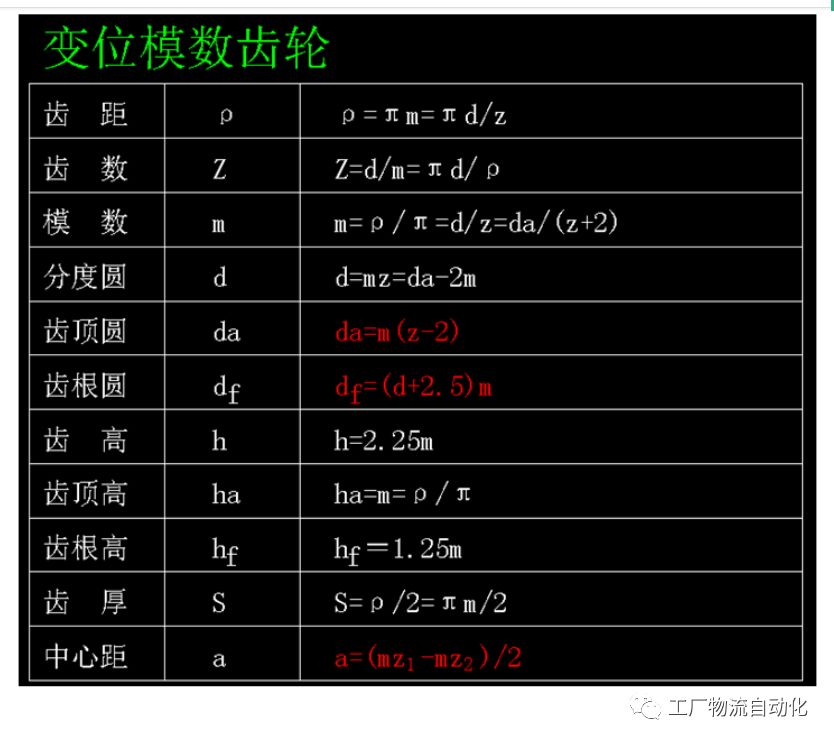

5.?變位模數齒輪

齒輪參數計算公式匯總，齒輪設計師必備的圖5

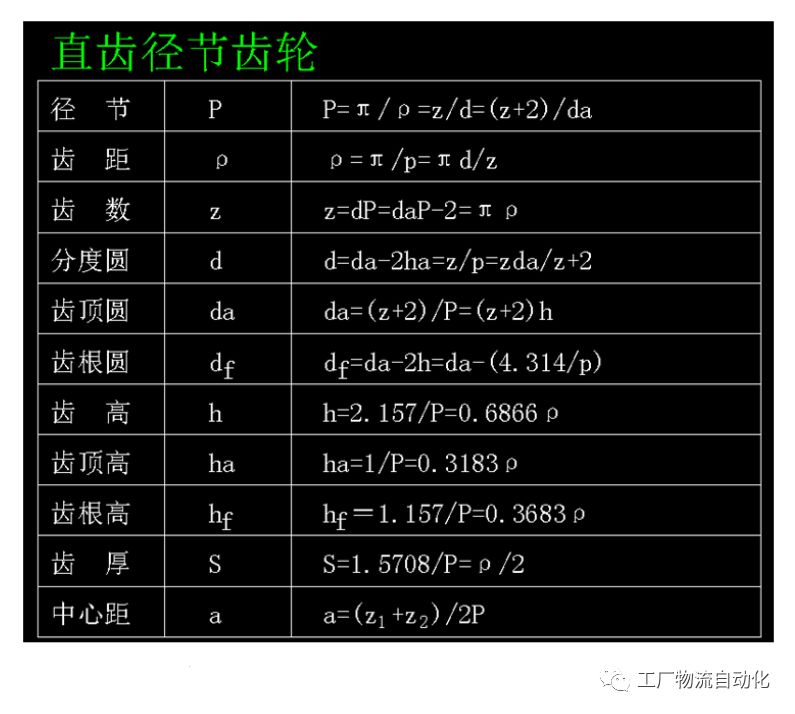

6.?直齒徑節齒輪

齒輪參數計算公式匯總，齒輪設計師必備的圖6

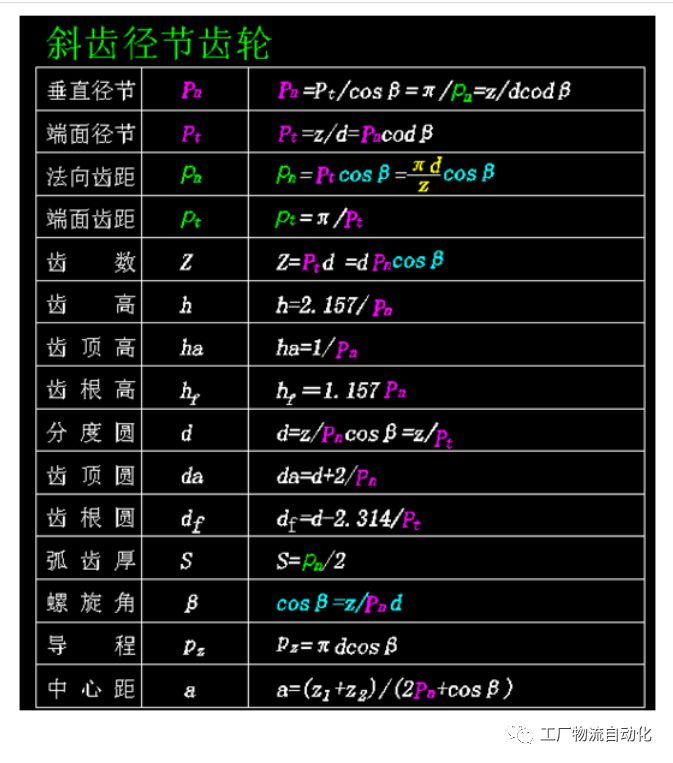

7.?斜齒徑節齒輪

齒輪參數計算公式匯總，齒輪設計師必備的圖7

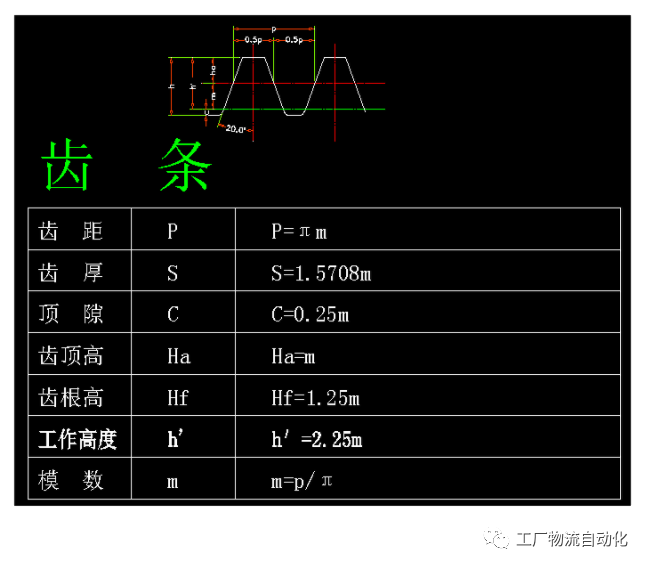

8.?齒條

齒輪參數計算公式匯總，齒輪設計師必備的圖8
