有一臺空壓機因為電源供電線路故障長期停運，今天更換線路后加電試運無法啟動，過來看一下。

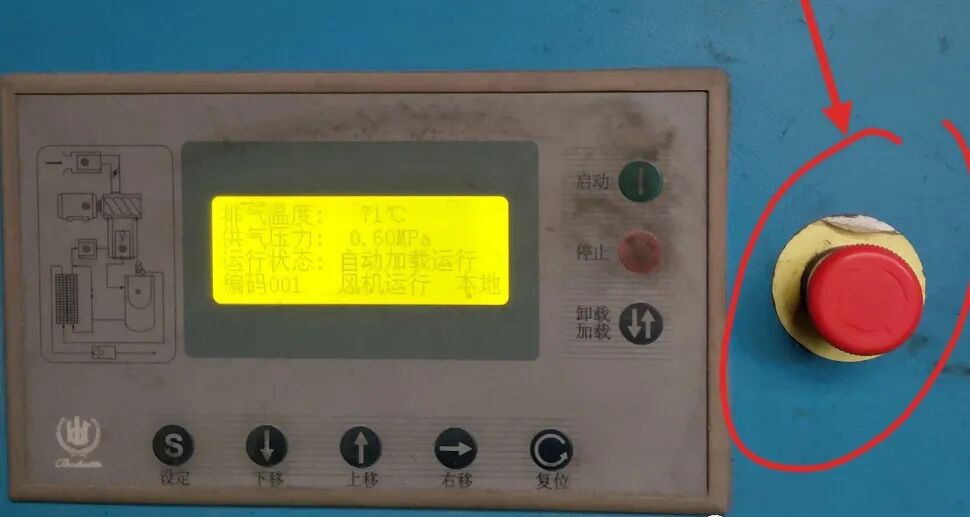

這是一臺博萊特螺桿壓縮機，送電后按操作面板上的啟動鍵，面板LED顯示正常啟動程序（圖1），根據LED顯示，此時空壓機應該正常啟動了，而實際上并沒有，所有的接觸器都沒有吸合。

圖一

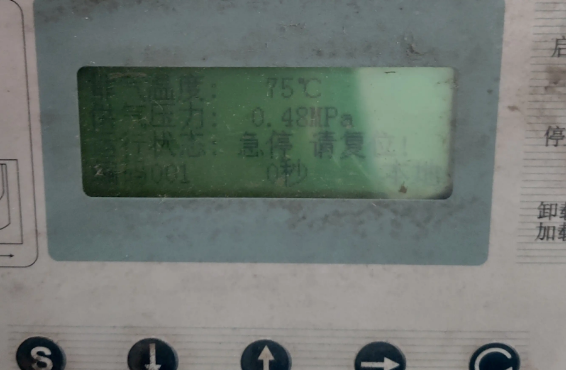

這類故障其實很好判斷，顯然是控制回路的公共線有問題。檢查急停按鈕，按下急停蘑菇頭，LED顯示“急停  請復位”（圖2），釋放急停按鈕后“請復位”告警消除（這里有一個坑要填），這時發現急停按鈕鮮艷奪目，明顯是后來新?lián)Q的。問了一下操作員什么時候換的急停按鈕，操作員說不知情。

圖二

那么再來研究一下這個急停按鈕。因為之前沒修過空壓機，也沒有它的電氣原理圖紙，正常情況下，機電設備的急停按鈕應該是接控制回路的常閉點，而檢查發現這個急停按鈕后面有兩組線：一組接了常開，一組接了常閉。

我不太清楚這臺機器，是通過什么邏輯定義PLC發出“急停請復位”的，便想當然地認為這個告警是接了常開點——拍下急停按鈕，其常開點接通，PLC發出“急?！备婢?。常開點能正常斷開，常閉點能正常導通，那就是說急停按鈕沒問題唄。

再捋后面的線，所有的接觸器線圈電壓，都是從控制變壓器來的110V，控制變壓器110V兩根出線，一根進了PLC32號端子，一根進了保險去到急停按鈕，因為剛剛查過了急停按鈕沒問題，就拿眼睛斜瞄了一下，沒用萬用表進行確認。

圖三

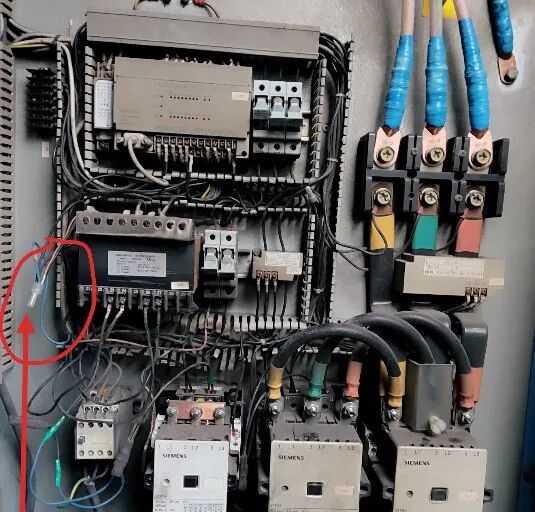

所有的接觸器線圈，都有一端與急停相連接（圖3），另一端出線分別進了PLC的27、28、29、31號端子，所有線中間沒有斷路，即便沒有圖紙，也可以看出來接觸器要動作，靠的是27、28、29、31各端子，分別與32號端子導通。

這時我關注的焦點轉移到了PLC上，認為可能PLC損壞，導致所有邏輯常開點無法導通。再次送電，按控制面板的啟動鍵，觀察PLC的動作情況，結果又打臉了，PLC對應的輸出點紅燈都順利點亮，再測27、28、29、31端子都有110V電壓，說明PLC并沒有問題，事情又回到原點。

捋一下思路：接觸器線圈沒問題、PLC沒問題、急停按鈕沒問題、連接線沒問題、接觸器輔助常閉點沒問題，既然都沒問題為何接觸器不吸合？

等等等等！常閉點！我勒個去，腦袋里忽然靈光一閃，會不會是急停按鈕的兩組觸點接反了呢？從地上一下子跳起來，重新捋急停按鈕的兩組線，果然控制變壓器110V出線，到保險到急停的那組線，接了急停按鈕的常開點！笑哭，那就改到常閉點，將兩組線顛倒一下，常開改常閉，常閉改常開，但問題又來了，改完之后面板LED屏報“急停  請復位”告警。

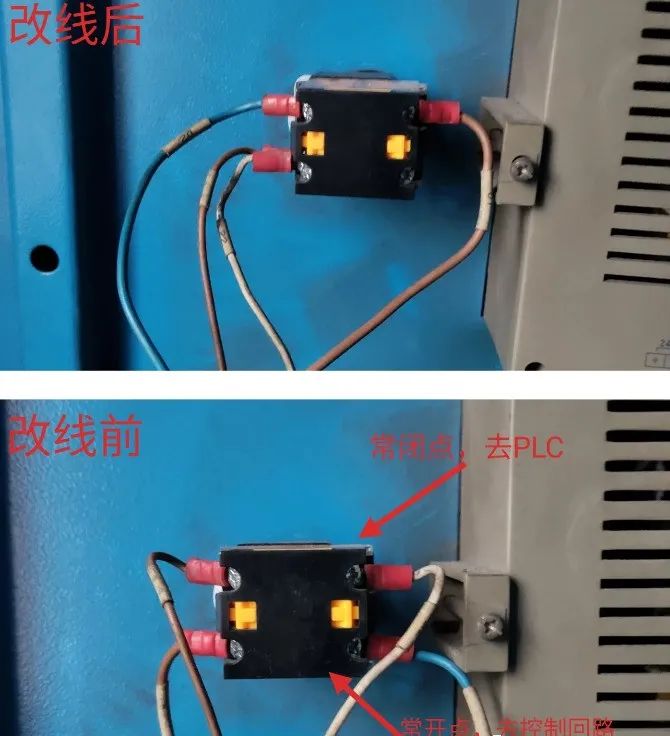

顯然，這個后來換的急停按鈕，和原來的急停按鈕并不一樣，原來的急停按鈕是兩組常閉，而后來新?lián)Q的這個是一組常開，一組常閉。換急停按鈕的那哥們，應該是沒注意到這個差別。將到PLC去的兩根線短接，告警消失（圖4），按啟動鍵，空壓機順利啟動！

圖四

一個簡單的急停按鈕接線導致的問題，查了半天，說明兩點：一、要相信直覺（初始就判斷是控制回路公共線的問題），但也不能完全依賴直覺；二、查線要仔細，不要想當然，如果一開始就捋一下從保險到急停按鈕的那根線，幾分鐘就解決問題了。
