Orcad如何輸出不含有原理圖規則的PCB網表呢？

答：我們在進行PCB設計的時候呢，盡量不要把原理圖的規則導入到PCB中，我們需要在輸出網表的時候進行設置，具體的操作步驟如下所示：

第一步，選中原理圖的根目錄文件即DSN文件，進行網表的輸出，執行菜單Tools-Create Netlist，創建網表；

第二步，在彈出的輸出PCB網絡表的對話框中，其它地方都是不用勾選的，在右側有一個Setup選項，是輸出網絡的參數設置按鈕，我們需要在這里進行不輸出原理圖規則的設置；

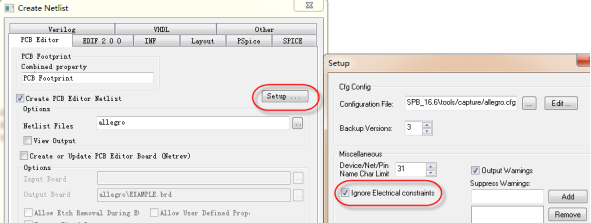

第三步，點擊輸出網表的Setup選項，進行參數的設置，如圖3-211所示，在左側箭頭所示的地方勾選一下“lgnore Electrical constraint”，忽略掉規則設置，這樣在輸出PCB網絡表的時候，就不會包含原理圖規則了；

 圖3-211 忽略原理圖規則設置示意圖

第四步，按照上述的方法進行設置以后，我們點擊OK按鈕，然后點擊確定進行PCB網表的輸出，導入到PCB文件中就不會包含原理圖的規則了。
