最近亮相的一批高性能處理器表明，延續摩爾定律的新方向即將到來。根據約定速成的規定，每一代處理器都需要比上一代擁有更好的性能。這意味著將更多的邏輯集成到硅片上。但是這會面臨兩個問題：一個是我們縮小晶體管及其構成的邏輯和內存塊的能力正在放緩。另一個是芯片已經達到了它們的尺寸極限。光刻工具只能圖案化大約 850 平方毫米的區域，這大約是頂級 Nvidia GPU 的大小。

幾年來，片上系統的開發人員已經開始將他們越來越大的設計分解成更小的小芯片，并將它們在同一個封裝內鏈接在一起，以有效增加硅面積及其他優勢。在 CPU 中，這些鏈接大多是所謂的 2.5D，其中小芯片彼此并排設置，并使用短而密集的互連連接。由于大多數主要制造商已就 2.5D 小芯片到小芯片通信標準達成一致，這種集成的勢頭可能只會增長。

但是，要像在同一個芯片上一樣將真正大量的數據傳輸出去，您需要更短、更密集的連接，而這只能通過將一個芯片堆疊在另一個芯片上來實現。面對面連接兩個芯片可能意味著每平方毫米有數千個連接。

它需要大量的創新才能使其發揮作用。工程師必須弄清楚如何防止堆棧中一個芯片的熱量殺死另一個芯片，決定哪些功能應該去哪里以及應該如何制造，防止偶爾出現的壞小芯片導致大量昂貴的啞系統，并處理隨之而來的是一次解決所有這些問題的復雜性。

以下是三個示例，從相當簡單到令人困惑的復雜，展示了 3D 堆疊現在的位置：

AMD 的 Zen 3

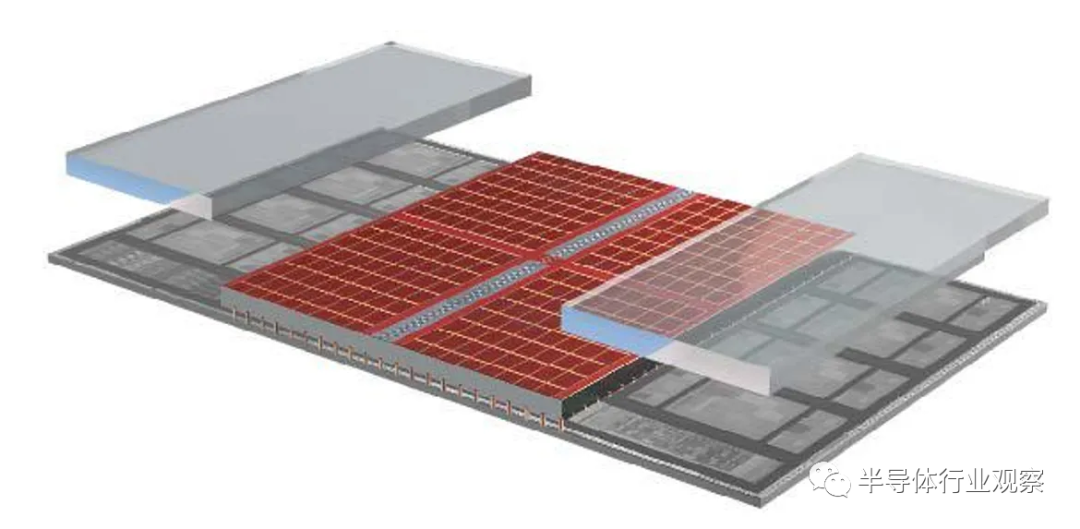

AMD 的 3D V-Cache 技術將一個 64 兆字節的 SRAM 緩存 [紅色] 和兩個空白結構小芯片連接到 Zen 3 計算小芯片上。

長期以來，PC 都提供了添加更多內存的選項，從而為超大型應用程序和數據繁重的工作提供更快的速度。由于 3D 芯片堆疊，AMD 的下一代 CPU 小芯片也提供了該選項。當然，這不是售后市場的附加組件，但如果您正在尋找具有更多魅力的計算機，那么訂購具有超大緩存內存的處理器可能是您的選擇。

盡管 Zen 2 和新的 Zen 3 處理器內核都使用相同的臺積電制造工藝制造——因此具有相同尺寸的晶體管、互連和其他一切——AMD 進行了如此多的架構改動，這讓他們即使沒有額外的高速緩存的前提下，Zen 3也能平均提供 19% 的性能提升。其中一個架構瑰寶是包含一組硅通孔 (TSV)，垂直互連直接穿過大部分硅。TSV 構建在 Zen 3 的最高級別緩存中，即稱為 L3 的 SRAM 塊，它位于計算小芯片的中間，并在其所有八個內核之間共享。

在用于數據繁重工作負載的處理器中，Zen 3 晶圓的背面被減薄，直到 TSV 暴露出來。然后使用所謂的混合鍵合將一個 64 兆字節的 SRAM 小芯片鍵合到那些暴露的 TSV 上——這一過程類似于將銅冷焊在一起。結果是一組密集的連接可以緊密到 9 微米。最后，為了結構穩定性和熱傳導，附加空白硅芯片以覆蓋 Zen 3 CPU 芯片的其余部分。

通過將額外的內存設置在 CPU 芯片旁邊來添加額外的內存不是一種選擇，因為數據需要很長時間才能到達處理器內核。“盡管 L3 [緩存] 大小增加了三倍，但 3D V-Cache 僅增加了四個 [時鐘] 周期的延遲——這只能通過 3D 堆疊來實現，”  AMD 高級設計工程師 John Wuu 表示。

更大的緩存在高端游戲中占有一席之地。使用臺式機銳龍 CPU 和 3D V-Cache 可將 1080p 的游戲速度平均提高 15%。它也適用于更嚴肅的工作，將困難的半導體設計計算的運行時間縮短了 66%。

Wuu 指出，與縮小邏輯的能力相比，業界縮小 SRAM 的能力正在放緩。因此，您可以預期未來的 SRAM 擴展包將繼續使用更成熟的制造工藝制造，而計算芯片則被推向摩爾定律的前沿。

Graphcore 的 Bow AI 處理器

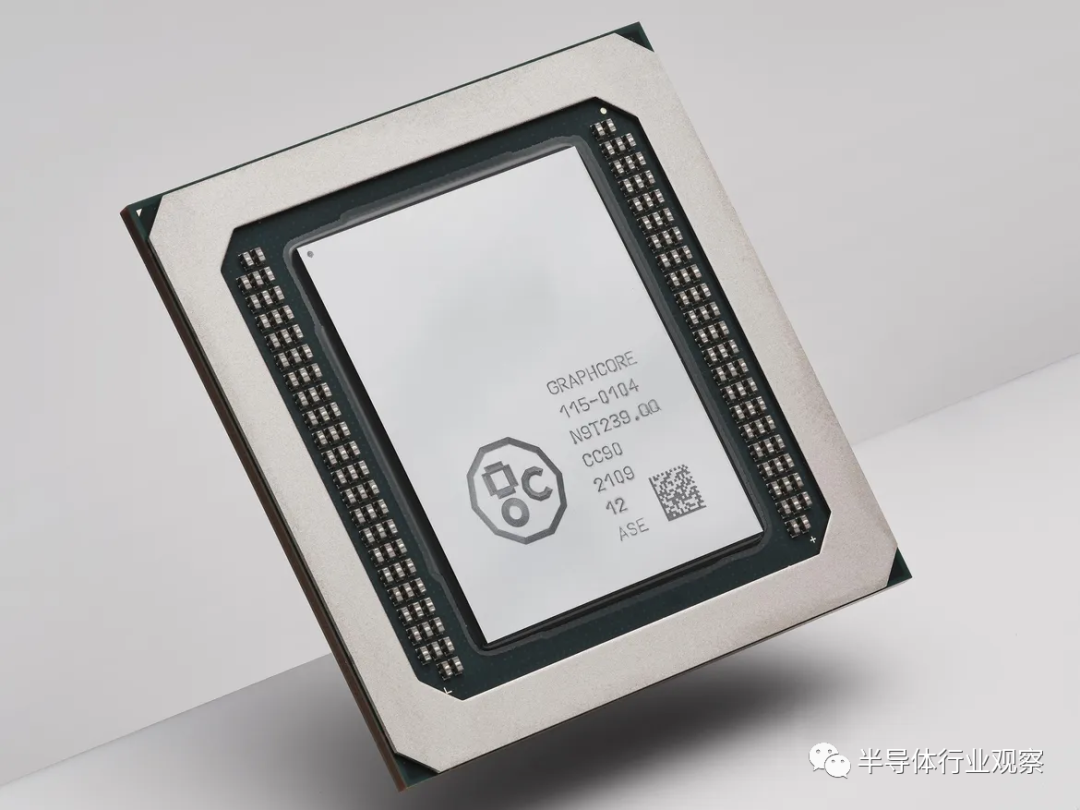

Graphcore Bow AI 加速器使用 3D 芯片堆疊將性能提升 40%。

即使堆棧中的一個芯片上沒有單個晶體管，3D 集成也可以加快計算速度。總部位于英國的 AI 計算機公司 Graphcore 僅通過在其 AI 處理器上安裝供電芯片，就大幅提高了其系統性能。添加供電硅意味著名為 Bow 的組合芯片可以運行得更快（1.85 GHz 與 1.35 GHz 相比），并且電壓低于其前身。與上一代相比，這意味著計算機訓練神經網絡的速度提高了 40%，能耗降低了 16%。重要的是，用戶無需更改其軟件即可獲得這種改進。

電源管理芯片由電容器和硅通孔組合而成。后者只是為處理器芯片提供電力和數據。真正與眾不同的是電容器。與 DRAM 中的位存儲組件一樣，這些電容器形成在硅中又深又窄的溝槽中。由于這些電荷儲存器非常靠近處理器的晶體管，因此功率傳輸變得平滑，從而使處理器內核能夠在較低電壓下更快地運行。如果沒有供電芯片，處理器必須將其工作電壓提高到高于其標稱水平才能在 1.85 GHz 下工作，從而消耗更多的功率。使用電源芯片，它也可以達到該時鐘頻率并消耗更少的功率。

用于制造BoW的制造工藝是獨一無二的，但不太可能保持這種狀態。大多數 3D 堆疊是通過將一個小芯片粘合到另一個小芯片上來完成的，而其中一個仍然在晶圓上，稱為晶圓上芯片 [參見上面的“AMD 的 Zen 3”]。相反，Bow 使用 了臺積電的晶圓對晶圓 ，其中一種類型的整個晶圓與另一種類型的整個晶圓鍵合，然后切割成芯片。Graphcore 首席技術官 Simon Knowles 表示，這是市場上第一款使用該技術的芯片，它使兩個裸片之間的連接密度高于使用晶圓上芯片工藝所能達到的密度。

盡管供電小芯片沒有晶體管，但它們可能會出現。Knowles 說，僅將這項技術用于供電“對我們來說只是第一步”。“在不久的將來，它會走得更遠。”

英特爾的 Ponte Vecchio 超級計算機芯片

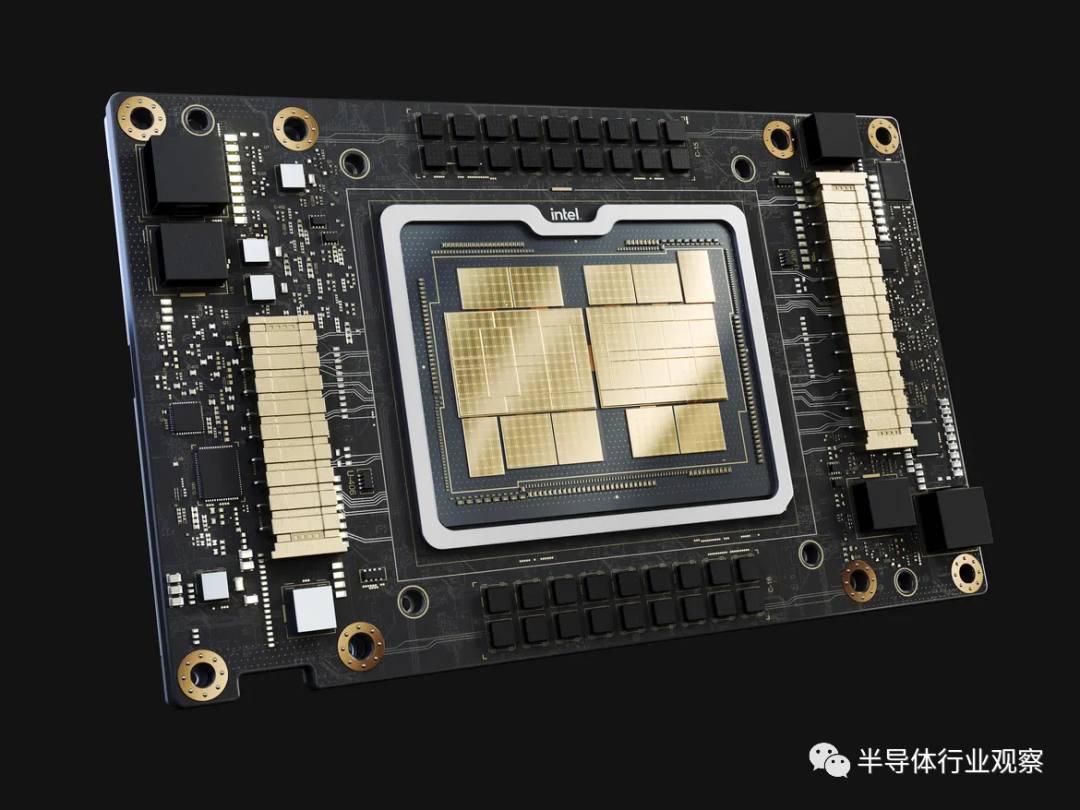

英特爾的 Ponte Vecchio 處理器將 47 個小芯片集成到一個處理器中。



Aurora 超級計算機 旨在成為 美國  首批突破 exaflop 障礙的高性能計算機 (HPC)之一——每秒進行 10 億次高精度浮點計算。為了讓 Aurora 達到這些高度，英特爾的 Ponte Vecchio 將 47 塊硅片上的超過 1000 億個晶體管封裝到一個處理器中。英特爾同時使用 2.5D 和 3D 技術，將 3,100 平方毫米的硅片（幾乎等于四個 Nvidia A100 GPU  ）壓縮成 2,330 平方毫米的占地面積。

英特爾研究員  Wilfred Gomes 告訴參加 IEEE 國際固態電路會議 的工程師，該處理器將 英特爾的 2D 和 3D 小芯片集成技術 推向了極限。

每個 Ponte Vecchio 都是使用英特爾 2.5D 集成技術 Co-EMIB 捆綁在一起的 兩個  鏡像小芯片集。Co-EMIB 在兩個 3D 小芯片堆棧之間形成高密度互連的橋梁。橋本身是嵌入封裝有機基板中的一小塊硅。硅上的互連線的密度可以是有機襯底上的兩倍。

Co-EMIB 管芯還將高帶寬內存和 I/O 小芯片連接到“基礎塊”，這是堆疊其余部分的最大小芯片。

基礎tile使用英特爾的 3D 堆疊技術，稱為 Foveros，在其上堆疊計算和緩存小芯片。該技術在兩個芯片之間建立了密集的芯片到芯片垂直連接陣列。這些連接可以是 36 微米，除了短銅柱和焊料微凸塊。 信號和電源通過硅通孔 進入這個堆棧 ，相當寬的垂直互連直接穿過大部分硅。

八個計算tile、四個緩存tile和八個用于從處理器散熱的空白“熱”tile都連接到基礎tile。基礎本身提供緩存內存和允許任何計算塊訪問任何內存的網絡。

不用說，這一切都不容易。Gomes 說，它在良率管理、時鐘電路、熱調節和功率傳輸方面進行了創新。例如，英特爾工程師選擇為處理器提供高于正常電壓（1.8 伏）的電壓，以便電流足夠低以簡化封裝。基礎塊中的電路將電壓降低到接近 0.7 V 以用于計算塊，并且每個計算塊必須在基礎塊中有自己的電源域。這種能力的關鍵是新型高效電感器，稱為同軸磁性集成電感器。因為這些都內置在封裝基板中，所以在向計算塊提供電壓之前，電路實際上在基礎塊和封裝之間來回蜿蜒。

Gomes 說，從 2008 年的第一臺 petaflop 超級計算機到今年的 exaflops機器， 用了整整 14 年。Gomes 告訴工程師，但高級封裝（如 3D 堆疊）是可以幫助將下一個千倍計算改進縮短到僅六年的技術之一。
