將光學設計轉化為可生產產品意味著一個工程師團隊需要圍繞一個共同目標來協作并施展他們的才華。通常限制因素不是您團隊的才能，而是他們可用的工具。
OpticsBuilder 就是您所期待的解決方案！憑借將 OpticStudio 文件轉換為CAD 平臺兼容的格式，CAD用戶可以使用準確的鏡頭和光線數據來分析和優化他們的光機設計——簡化您的設計工作流程，從而節省開支并縮減通常長達數月的反復試驗。


在這篇文章中，我們將概述如何使用 OpticsBuilder 執行Creo Parametric仿真，并展示 OpticsBuilder 中的一些可用功能，使您的團隊能夠構建卓越的光學產品。


ZEMAX | 如何用OpticsBuilder執行CreoParametric仿真的圖1


開始仿真

在OpticsBuilder中，提供了仿真功能以開展光線追跡，并提供結果供您分析系統性能。OpticsBuilder使用了與OpticStudio非序列部分相同的光線追蹤引擎，因此您可以確保結果準確無誤。
在Creo中，單擊打開并導航到：
/Documents/Zemax/Samples/OpticsBuilderCreo/Heliar。

1.Open heliar_37mm.asm.

2.In the ribbon, click Simulate.

3.打開heliar_37mm.asm

4.在功能區中，單擊仿真

ZEMAX | 如何用OpticsBuilder執行CreoParametric仿真的圖2

Optics Builder將自動執行以下步驟：

1. 確保所有光學元件都包含在仿真中功能中

2. 將每個沒設置散射屬性的機械零件定義為black anodized散射

3. 進行第一次光線追跡，記錄光學系統的追跡結果

4. 進行第二次光線追跡，記錄整個光機系統的追跡結果

5. 比較兩個數據結果并計算光斑大小、光束截斷百分比和圖像污染百分比

6. 在圖形區域顯示仿真光線

7. 打開結果窗口


理解結果展示

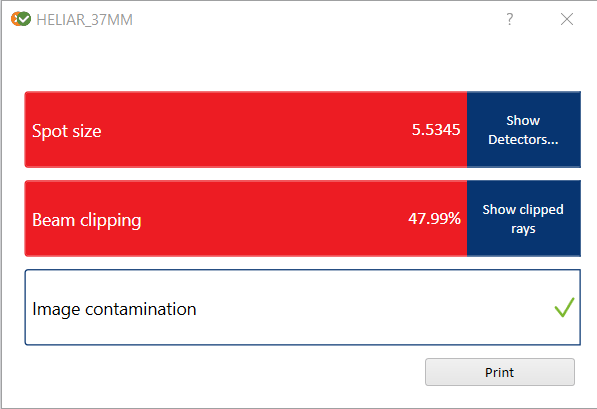

結果窗口將在仿真成功后顯示。

ZEMAX | 如何用OpticsBuilder執行CreoParametric仿真的圖3

如果性能指標大于其允許范圍，則會在結果表中以紅色突出顯示。可以單擊任何白色的性能指標來顯示差值（不是點擊綠色標記）。

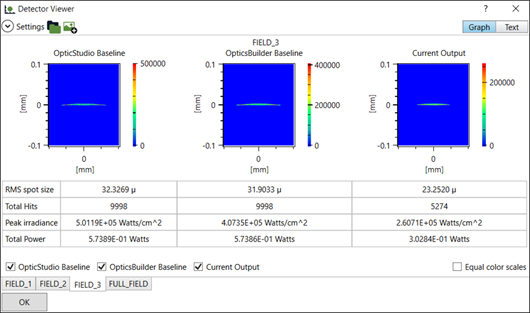

可以通過在結果表中選擇顯示探測器來查看探測器。

ZEMAX | 如何用OpticsBuilder執行CreoParametric仿真的圖4

對于每個探測器視場和結構，均會顯示RMS光斑大小、接收光線數、峰值輻照度和光通量（探測器上的總功率）。

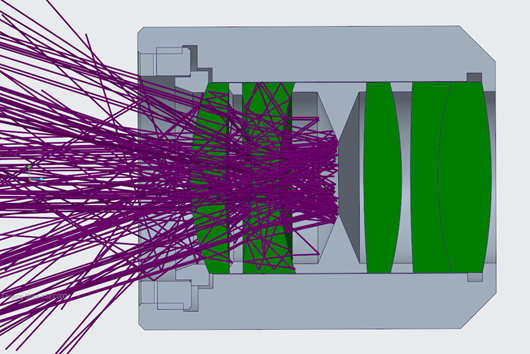

在結果窗口中選擇顯示被截斷光線或顯示雜光將分別繪制未到達探測器的光線（被截斷光線）或不應到達探測器的光線（雜光）。繪制剪切光線對于確定哪些機械組件正在阻擋光線很有用。

ZEMAX | 如何用OpticsBuilder執行CreoParametric仿真的圖5

在這種情況下，被截斷光線（通常為紫色）顯示Heliar樣例中，中心的隔圈正在阻擋光線。

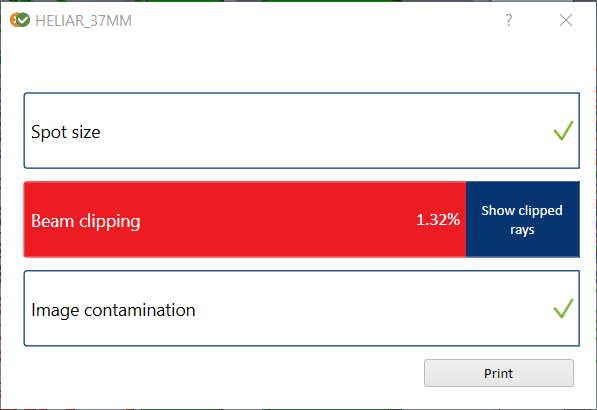

編輯隔圈，增加其內徑可提高圖像質量并減少光束剪切。進入零件模式以編輯隔圈的草圖，退出草圖，然后關閉零件以切換回裝配模式。重新生成裝配后，可能會再次運行仿真以查看修改后系統的圖像性能指標如何改進。

ZEMAX | 如何用OpticsBuilder執行CreoParametric仿真的圖6

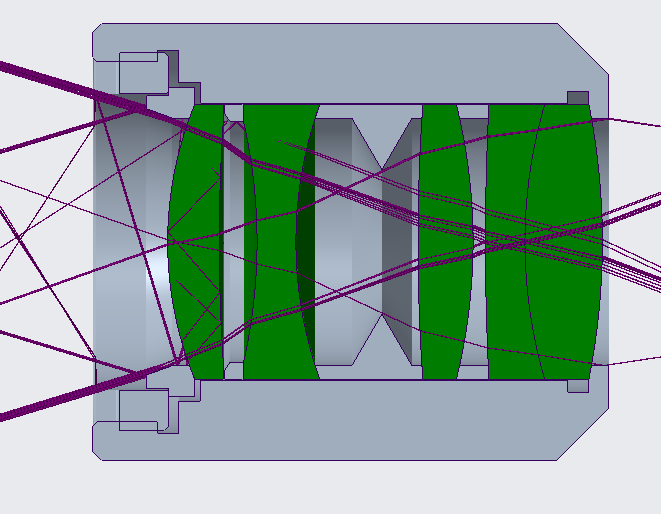

剪切光線現在顯示第一個鏡片上的壓圈正在剪切光線。可以執行進一步的零件修改和仿真，以使所有光學性能指標低于其允許的余量。

ZEMAX | 如何用OpticsBuilder執行CreoParametric仿真的圖7
