Orcad繪制原理圖文件時，怎么對元器件進行對齊呢？

答：在使用Orcad軟件繪制原理圖的時候，為了使原理圖繪制的美觀一些，有時候也希望像PCB設計一樣，將所有的器件都進行對齊，這里我們給大家介紹下，原理圖器件對齊的方法，方便大家在原理圖設計的時候也可以將元器件進行對齊。

第一步，首先，我們在一張原理圖上放置四五個電阻器件，如圖3-205所示，一共是6個電阻，我們放置的時候都不是對齊的；



圖3-205  電阻放置示意圖

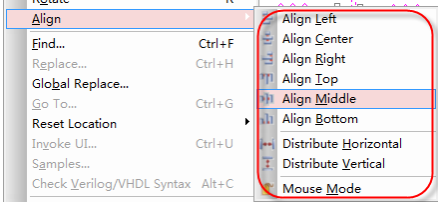

第二步，框選需要對齊的器件，然后執行菜單命令Edit-Align，對齊的命令，如圖3-206所示，就可以對元器件對齊了，在下拉選項中可以選擇對齊的方式，這里可以選擇左對齊、右對齊。中心對齊等；



圖3-206  執行對齊命令示意圖

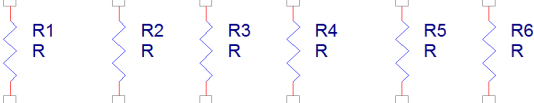

第三步，在上述對齊命令中，我們選擇Align-Middle，對齊到中點處，這樣6個電阻器件就全部對齊了，如圖3-207所示，

 圖3-207  電阻對齊放置示意圖

上述，我們舉例演示了這個元器件對齊的方式，就是使用對齊命令即可，對于Orcad中間的其它元素，比如網絡標號、元器件編號等，也是一樣的成立，使用這個對齊命令，將其對齊即可。
