SolidWorks | 這項操作堪稱陣列界的天花板，不來挑戰一下？
SOLIDWORKS軟件支持設計全相關，全相關不僅僅體現在零件、零部件裝配體、工程圖之間，甚至在零件特征與裝配體之間也可以全相關，比如陣列特征驅動零部件陣列。
零部件裝配體的陣列方式有很多種，常用的有線性陣列、圓形陣列、曲線驅動陣列、草圖驅動陣列、陣列特征驅動零部件陣列等，而陣列特征驅動零部件陣列可以實現零件陣列特征與裝配體陣列全相關。
使用方法：
1、在“裝配體”工具欄上，單擊線性零部件陣列 > 陣列驅動零部件陣列 ；
2、選擇要被陣列的源零部件；

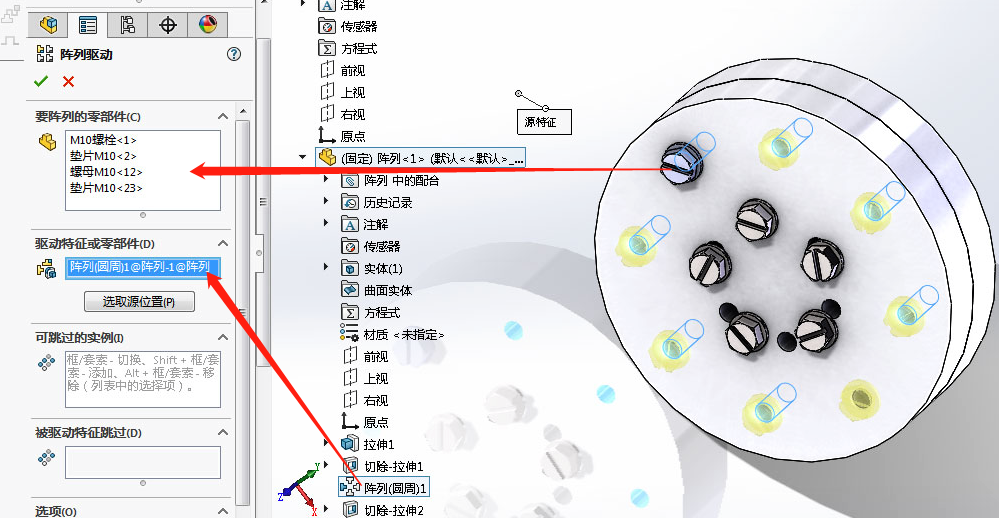

3、在“驅動特征或零部件”中單擊，然后在設計樹中選擇陣列特征或在圖形區域中選擇一陣列實例的面。
4、如果需要跳過實例，單擊“要跳過的實例”，在圖形區域中，單擊實例的粉色選擇球形；
5、單擊確定。
“陣列驅動零部件陣列”可以將零件特征與裝配體之間創建全相關，有了全相關，修改零件特征即可驅動零部件陣列變化，從而提高設計效率，減少設計錯誤。關于如何用SOLIDWORKS零件特征驅動零部件陣列的其它細節介紹，請聯系工作人員獲取視頻
