故障報警控制是電氣自動控制系統中不可缺少的重要環節，也是PLC控制系統中的常用環節。一般來說，標準的報警功能是聲光報警，而報警的控制方式又有單故障報警控制和多故障報警控制這兩種方式，你知道嗎?這一篇文章小編就給大家分別講一下單故障報警控制和多故障報警控制。

1、單故障報警控制

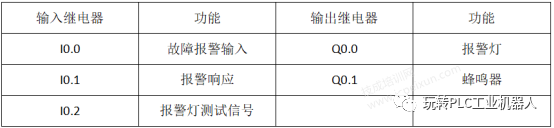

何謂單故障報警?也就是用蜂鳴器和報  警  燈  對單一的一個故障實現的聲光報警控制。假設I0.0是故障報警的輸入條件，也就是I0.0為ON時進行報警，Q0.0為報  警  燈  ，Q0.1為蜂鳴器，I0.1是報警響應，當I0.1接通時，報  警  燈  可以從閃爍變為常亮，同時蜂鳴器停止報警，I0.2是報  警  燈  的測試信號，當I0.2接通時，報  警  燈  亮。

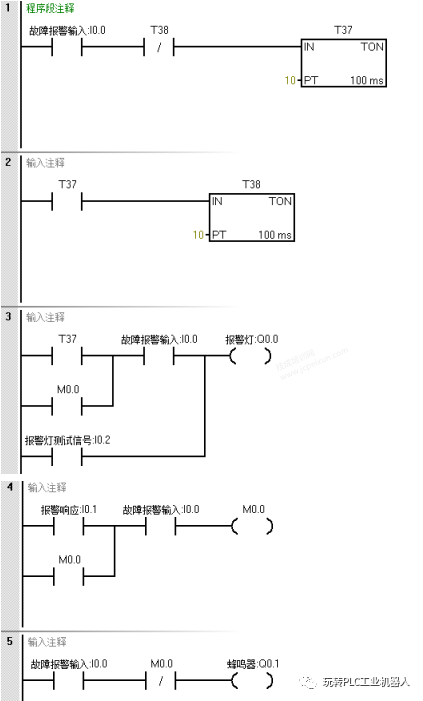

我們看以下程序：

以上程序中網絡1和網絡2用定時器T37和T38構成了振蕩控制電路程序，當故障報警條件I0.0接通時，Q0.0和Q0.1每隔1s 進行聲光報警一次，如此往復循環，直到報警結束。當I0.1接通時，網絡4中的M0.0接通并保持，同時網絡3中的M0.0常開接通，報  警  燈  從閃爍變為常亮，同時網絡5中的M0.0常閉斷開，Q0.1斷開，蜂鳴器停止報警。當I0.2接通時，報  警  燈  亮，可以進行報  警  燈  的測試。

2、多故障報警控制方式

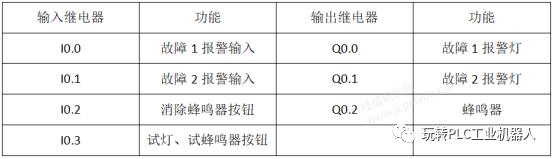

在實際的工程應用中，出現的故障可能不止一個，而是多個，這時程序的設計跟前面的就有所不同了。在聲光多故障報警控制中，一種故障要對應一個指示燈，但是蜂鳴器是可以共用一個的。所以在設計程序的時候要將多個故障共用一個蜂鳴器進行報警。假設有兩個個故障信號，故障1用輸入信號I0.0，故障2用輸入信號I0.1，I0.2為消除蜂鳴器按鈕，I0.3為試燈、試蜂鳴器按鈕，故障1報  警    燈  用Q0.0輸出，故障2報  警  燈  用Q0.1輸出，Q0.2為蜂鳴器。不管是故障1還是故障2，聲音報警都是靠Q0.2蜂鳴器實現的。

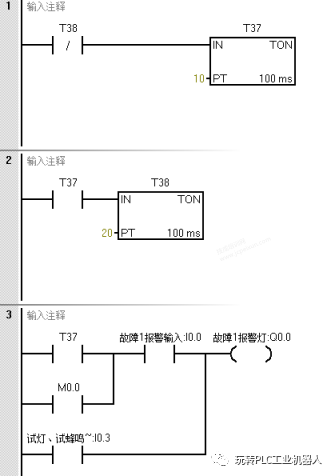

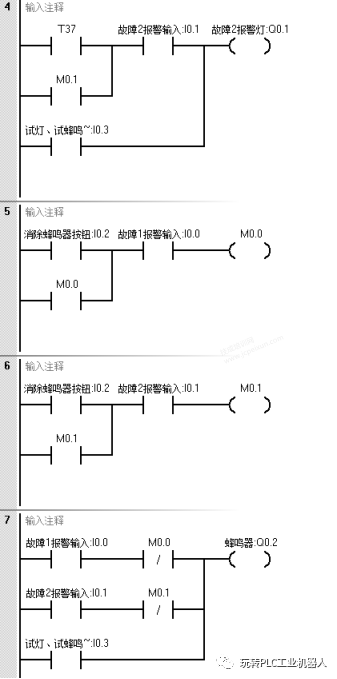

我們看如下程序：

在多種故障報警控制程序中，關鍵是任何一種故障發生時，按消除蜂鳴器按鈕后，不能影響其他故障發生時報警蜂鳴器的正常鳴響。

以上程序由脈沖觸發控制、故障 報  警  燈  和 蜂鳴器的邏輯控制，以及報警控制電流這幾個部分組成的。假設控制中發生了故障1報警輸入信號，I0.0接通，Q0.0接通1秒，斷開1秒，故障1報   警   燈  閃爍，同時Q0.2接通，蜂鳴器鳴響進行報警。當操作人員知道報警后通過按消除蜂鳴器按鈕，I0.2接通，網絡5中的M0.0常開接通并自鎖，M0.0常閉斷開，從而使Q0.2斷開，蜂鳴器停止鳴響。當故障2報警輸入產生時，以相同的方式進行聲光報警，不會影響其他故障發生時蜂鳴器的正常鳴響。以上就是兩個故障報警控制程序的編寫和說明。

故障報警控制程序是我們編程設計的重要環節，這個大家還是必須掌握的噢，大家可以參照以上方法可以設計更多故障的故障報警控制程序，你學會了嗎?
