1 引言

有位同學問使用BBM【粘合塊體模擬BBM---Bonded Block Modeling；將單元zone轉化為四面體tetrahedron---block zone list poly (BBM)】生成的塊體，DFN不會將block group或BBM貫穿。這個筆記根據這個問題做了簡單的試驗。

2 BBM回顧

BBM由一系列非常小的四面體組成，由于尺寸足夠小，因此假定塊體是彈性的，塊體之間的接觸呈彈-塑性狀態，破壞沿著這些接觸發生。生成BBM的方法是使用block zone list poly命令，這個命令產生一個包含一系列block create tetrahedron命令的文件，其作用是將每個單元轉化成一個四面體塊。原有的塊組、區域、材料號和本構號將應用于新的四面體塊。如果沒有指定文件名，那么系統會命名為 "poly.dat"。

3 BBM試驗

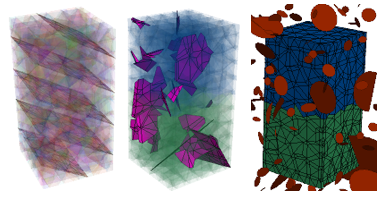

第一種情形是生成BBM+DFN之后進行block group,下圖第一個是使用block cut joint-set產生一組平行節理，第二個是使用DFN產生隨機節理，使用這兩種方法產生節理后進行分組，節理能夠穿過block group。

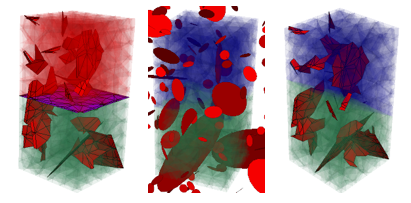

第二種情形是首先在BBM產生時進行分組，然后再加上DFN，如下圖所示。在這種情形下，節理也能穿過block group。不過，這兩種情形產生的塊體數量不同，這可以通過block.num來查看。
