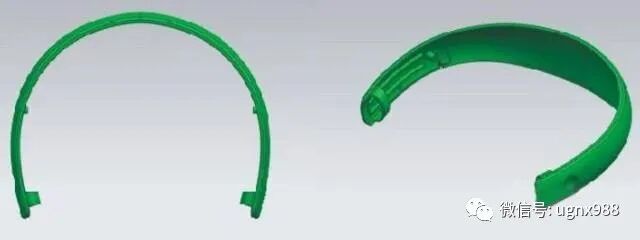

產品：耳機夾

材料：PC

穴數：1X1

產品特點：形狀簡單，結構復雜盡量減少夾線。

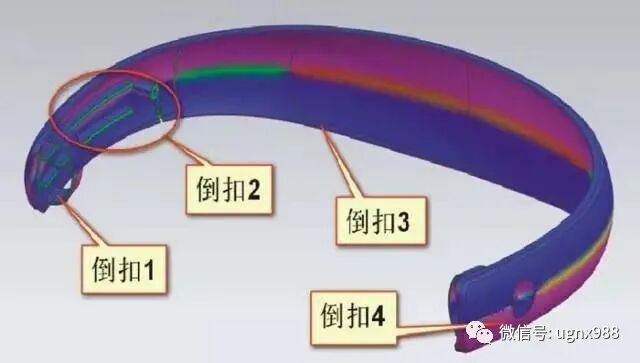

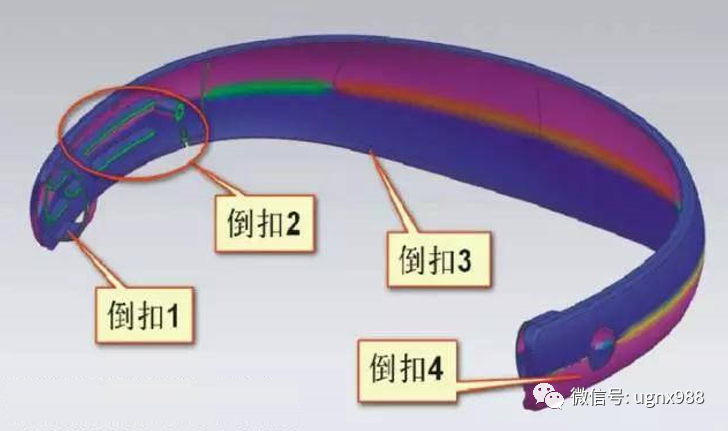

1. 首先進行斜率分析，從下圖可以看出此模具有4個倒扣。

2. 從下圖可以看出這套模具還有3個倒扣，合起來一共是共7個倒扣。

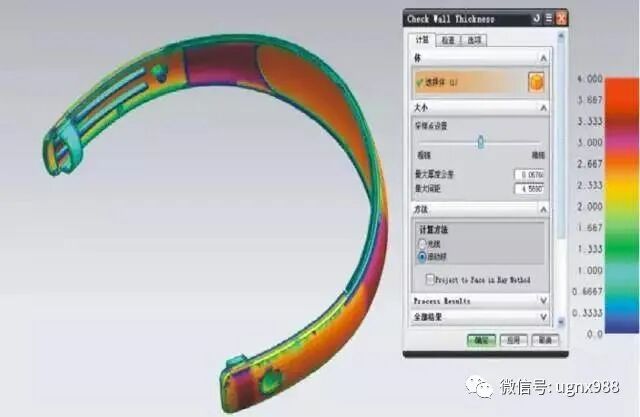

3. 通過厚度分析，可以得了產品基本壁厚為2.3mm。

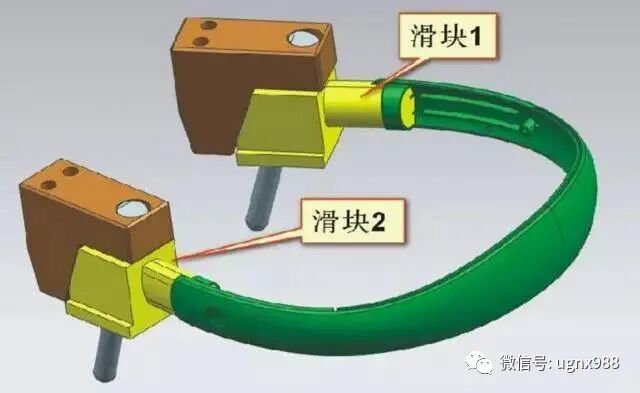

4. 確立出倒扣1與倒扣6處做兩個小滑塊(滑塊1與滑塊2)。

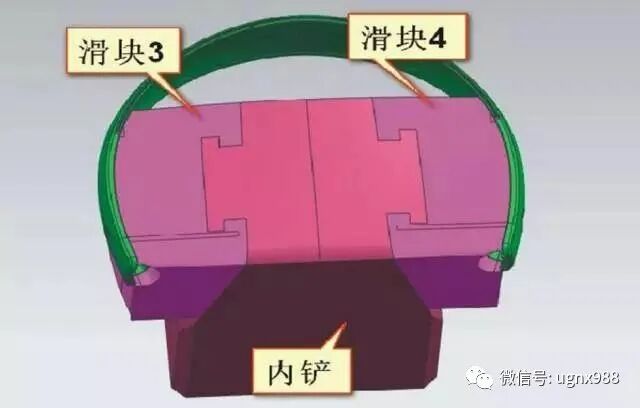

5. 倒扣2與倒扣5處是處在產品內部，所以只能做成內滑塊，模架加承板,二次頂出。

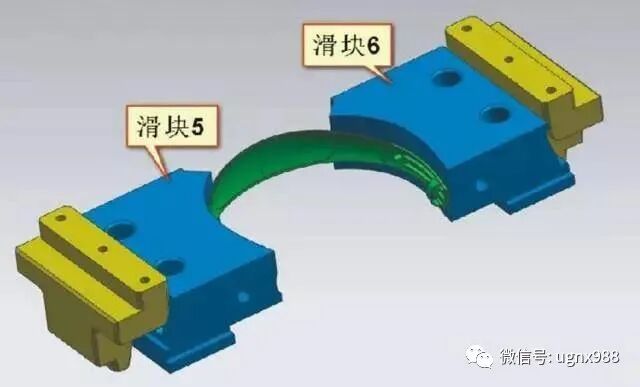

6. 倒扣4與倒扣7確定用滑塊5與滑塊6出模。

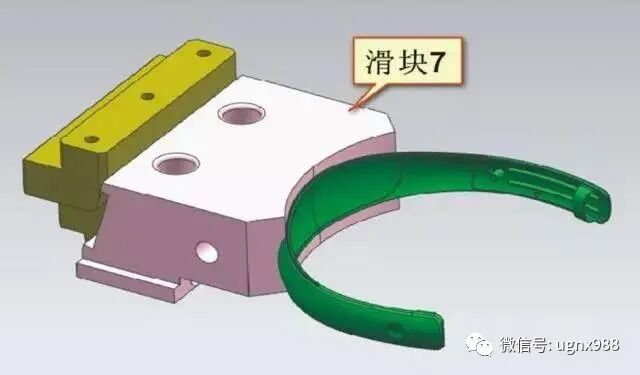

7. 滑塊7處是沒有倒扣的，做成滑塊是為了滿足減少夾線的需求。

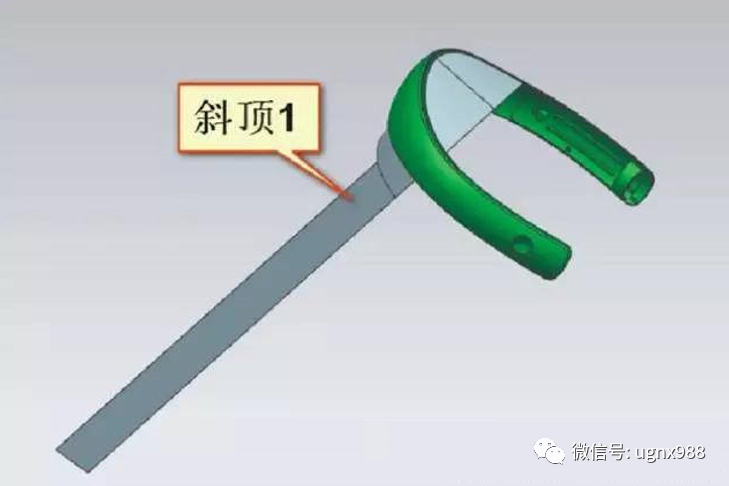

8. 倒扣3處采用斜頂方式出模，由于四周都是滑塊,所以包夾力小，頂出就由這支斜頂承擔。

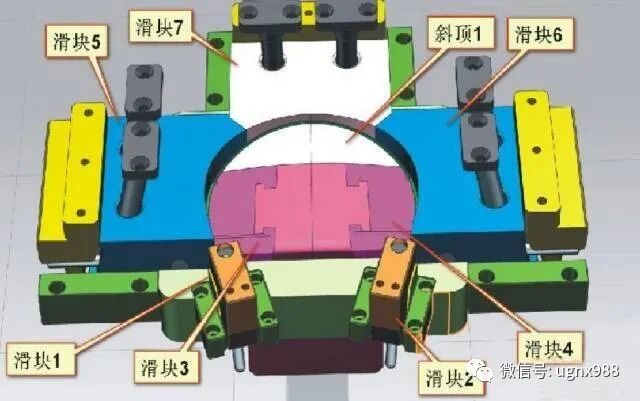

整體再來看一下這套模，得出結論如下：這是一個很簡單的產品，但結構并不簡單，總共采用了7個滑塊，一支斜頂。
