導讀

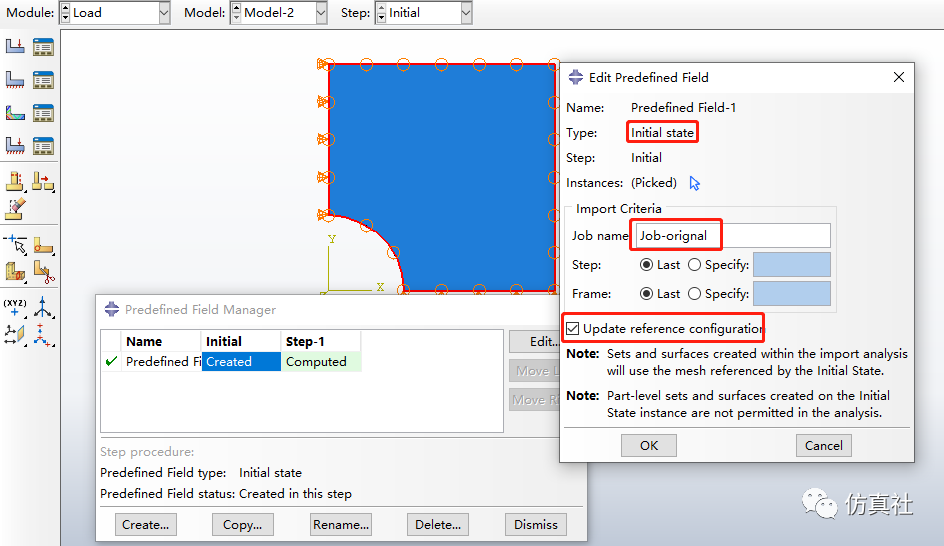

Abaqus可通過odb文件施加初始應力場來進行預應力分析，比如機加工過程，殘余應力的施加，地應力施加等。對于不熟悉的朋友，施加初始應力場時可能會遇到下面兩個報錯。第一個是缺少.res文件，第二個是結果文件不允許導入。下面針對這兩個問題給出解決策略。

問題1：Warning: Missing .res file Job-orignal.res. Some consistency checks will not be performed until the analysis job is submitted.

Abaqus Error: The following file(s) could not be located: Job-orignal.res

Abaqus/Analysis exited with error(s).

解決方案：上面錯誤的意思是找不到.res文件。res是restart的縮寫，即重啟動文件。重啟動文件默認條件下在完成分析后是不產生的，因此為了產生重啟動文件，在Step模塊可設置產生重啟動文件。

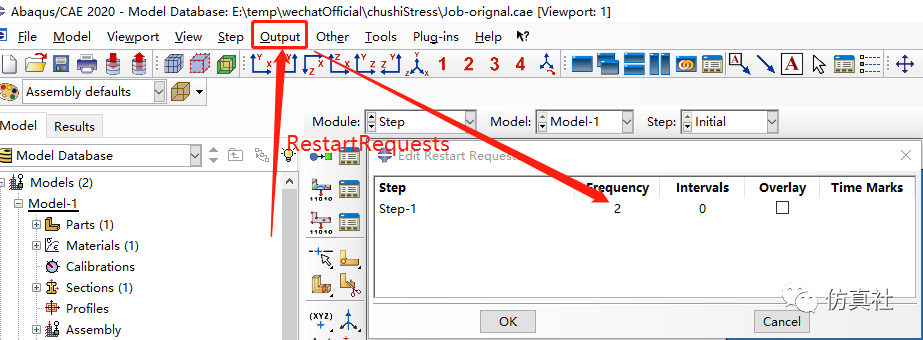

Step菜單欄–Output –RestartRequests-Frequnecy。Frequency的數值，例如Frequency=2,，代表每隔2個增量步數據輸出一次，默認每個分析步的最后一次增量會進行輸出。

問題2：TRANSFER OF RESULTS IS NOT ALLOWED SINCE NLGEOM=NO ON THE *STEP OPTION IN THE PREVIOUS ANALYSIS AND UPDATE=YES ON THE *IMPORT OPTION IN THE CURRENT ANALYSIS

解決方案：上面的意思是說前一分析步的結果不可用，其原因是如果在當前分析步中使用了Update功能，則需要在Step中打開非線性開關 Nlgeom=On。Update功能的作用是只導入應力場，而不導入變形場，在不考慮初始變形時是需要勾選此功能的。非線性開關可直接在Step中完成該操作，如下圖所示。
