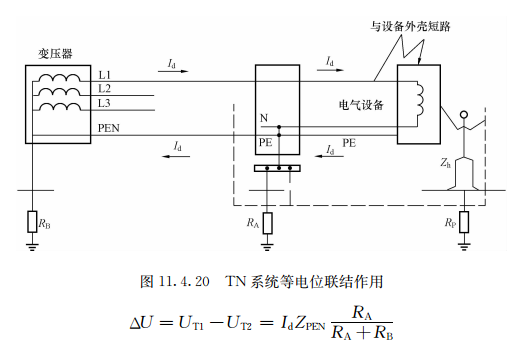

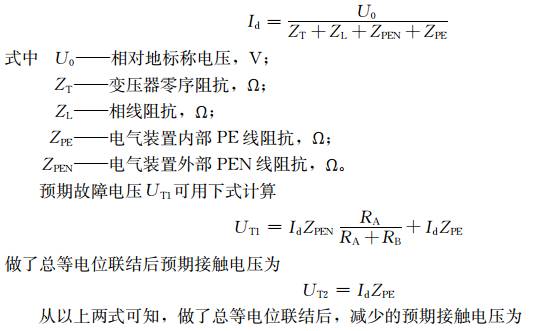

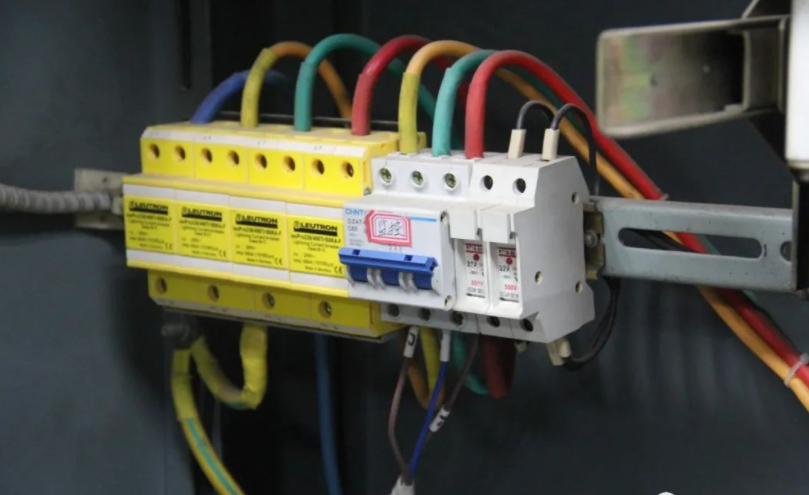

以接地形式TN-C-S系統為例加以說明，圖11.4.20為常用的TN-C-S系統，在電源進線處PEN線分成PE線和N線（N線從此處開始與PE線絕緣），設有重復接地，不安裝總等電位聯結，如果設備發生接地故障，忽略接地故障點的阻抗，R_Ａ與R_Ｂ串聯后再與Z _PEN并聯，R_Ａ+R_Ｂ〉〉Z_PEN；人體阻抗Z_h與鞋襪和地板電阻Rp串聯后再與Z_PE并聯，Z_h+R_{p〉〉ZPE，}接地故障電流犐 I_d流經相線和PE線、PEN線，返回變壓器低壓繞組， 即

從圖11. 4.20可知，做了總等電位聯結后，在總等電位聯結區內，作為總等電位聯結組成部分的建筑物基礎鋼筋、金屬結構件、金屬管道、金屬電纜橋架、電纜金屬護套、敷設電纜或導線金屬管等自然接地體，接地電阻值較小，已起到重復接地的作用。IEC標準沒有規定必須為重復接地做人工接地體， 也沒有明確規定重復接地的電阻值。
電源線路中PEN線上的電壓降雖不在建筑物內產生接觸電壓， 但它能使接地母排對地電位升高。由于在總等電位聯結范圍內電氣裝置外露可導電部分和裝置外可導電部分都和接地母排相連通，其電位都同樣升高而基本處于同一電位上， 人體接觸這些導電部分時， 沒有接觸不同電位， 自然不存在電擊危險的。

TN系統內因絕緣損壞發生接地故障后有三種可能情況：一是故障點相接觸的兩金屬部分因數百以至數千安的電流通過，熔化成團而脫離接觸，接地故障自然消失；二是兩金屬部分熔化成團脫離接觸后引燃電弧，形成大故障點阻抗的電弧性接地故障，由于相當大一部分的線路電壓降落在電弧上，接觸電壓相對減少，它的后果大多是火災而非人身電擊；三是兩金屬部分熔化后互相焊牢，使故障繼續存在，其故障點阻抗可忽略不計，其后果大多是人身電擊，這就是接地故障。正是由于接地故障電壓存在，沿PEN線或PE線竄入的危險故障電壓易引起的電擊。

（1） 保護裝置未動作而引起的接地故障電壓。
（2） PEN線折斷而引起的接地故障電壓。
（3） 當電源干線中的PEN線折斷時（俗稱斷零），由于三相負荷不均衡，負荷側中性點漂移，也能使PEN線和設備外殼對地帶電位。如果建筑物內有總等電位聯結，使外露可導電部分都處于該電位，同樣也可消除由此引起的電擊危險。
（4） 高壓系統中性點不接地或經消弧線圈接地發生接地故障引起的低壓系統接地故障電壓。
（5） 高壓系統中性點經低電阻接地系統發生接地故障引起的低壓系統接地故障電壓。
雖然PEN線或PE線上存在危險故障電壓，但由于PEN線或PE線在建筑物內均已等電位聯結，在等電位聯結范圍內人體同時可觸及的電氣裝置內、外露可導電部分基本上處于同一電位， 火災及人身電擊自然不會產生。
