Orcad新建原理圖時，每一個類目的含義是什么呢？

答：我們使用Orcad軟件創建新的工程的項目的時候，每一個層間會有很多的類目，很多時候分的不是非常清楚，這里我們就從新建工程開始，把每一個類目的具體含義都給大家介紹一下，這樣以后就不會有問題了。

第一步，我們在新建原理圖的時候，如圖3-200所示，這里可以選擇Project或者是Design，這個是原理圖設計文件，選擇Library是原理圖庫文件。如果選擇的是Project文件的話，是一個整個的工程文件，進入之后呢，需要設置工程的名稱，選擇存儲路徑，選擇Design設計的話，新建的就是一個設計文件，設計文件下面的所有設置都全部處理好，而卻名稱就是Design1，原理圖的頁面也是只有一個頁面而已。



圖3-200  新建原理圖工程示意圖

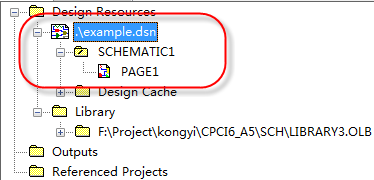

第二步，再次，我們新建好工程文件之后呢，會出現如圖3-201所示的界面，會出現如此三個不用的欄目，其中在根目錄位置的是DSN文件，是整個原理圖設計的核心文件，我們發給別人審查的時候，也是發的這個文件，所有的文件都是集成在這個設計文件下面的。



圖3-201  原理圖頁面欄目示意圖

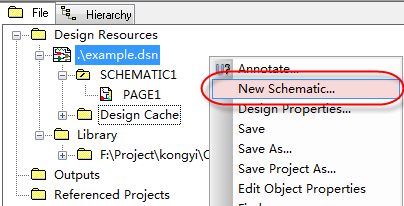

第三步，在DSN文件下面的目錄，是一個子文件夾，名稱是SCHEMATIC1，這個文件表示是是個子的工程項目，他的名稱也是可以更改的，點擊鼠標右鍵嗎，可以對其進行名稱的更改，也可以新建一個新的文件夾，如圖3-202所示，這個就表示你在一個工程下面可以存在多個子工程，而卻每個子工程項目之間是相互獨立的，不會影響，可以獨立的輸出網表，獨立的進行PCB 設計。

 圖3-202  原理圖單獨的子工程項目示意圖

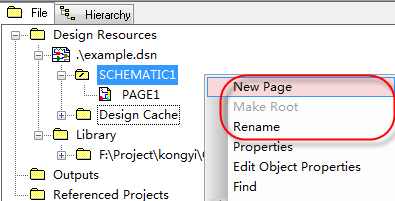

第四步，在子工程SCHEMATIC1的頁面下面，會有PAGE1這樣的原理圖頁面，這些頁面就是用來繪制原理圖的，一個工程下面有很多原理圖頁面，現在的原理圖設計都是分模塊來設計，一般都說一個模塊放一頁，這樣方便后面PCB設計的工程師進行設計，這個原理圖頁面也是可以新建與修改名稱的，點擊鼠標右鍵就可以進行新建還有名稱的更改了，如圖3-203所示，這個子工程下新建原理圖頁面的話，選中那個文件夾，然后點擊新建就好，如果是頁面需要修改名稱的話，點擊需要修改名稱的原理圖頁面，右鍵就可以更改了。



圖3-203  原理圖單獨的原理圖頁面示意圖

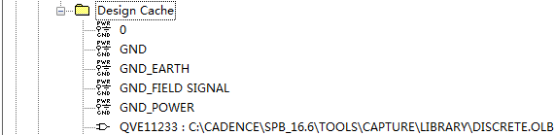

第五步，下面的一欄所示Design Cache,是設計調用的原理圖封裝庫文件，如圖3-204所示，這里存在的都是當前設計文件中。所使用過的封裝庫文件，我們后面更新原理圖封裝庫還是替換封裝庫也好，都是這里進行。



圖3-204  Design Cache示意圖

第六步，下面的Library文件夾，也是封裝庫的文件，這里是在設計原理圖時候，手工添加的原理圖庫的文件，在這個工程下面，新建的原理圖庫文件也會在這個下面進行展示。

第七步，最后的Outputs文件夾，是輸出文件的存儲文件夾，所有在這個工程下面輸出文件，比如網表、bom表單、DRC報表等都會在這個文件夾下面進行展示。
