電子計數跳繩的原理圖設計好后，怎么驗證原理圖的正確性呢？答案是設計成PCB，做成PCB樣板，焊上元器件，進行硬件調試和軟件調試。如果有問題，就要進行修改原理圖修改，再進行PCB改板。下面講解一下電子計數跳繩PCB設計過程。

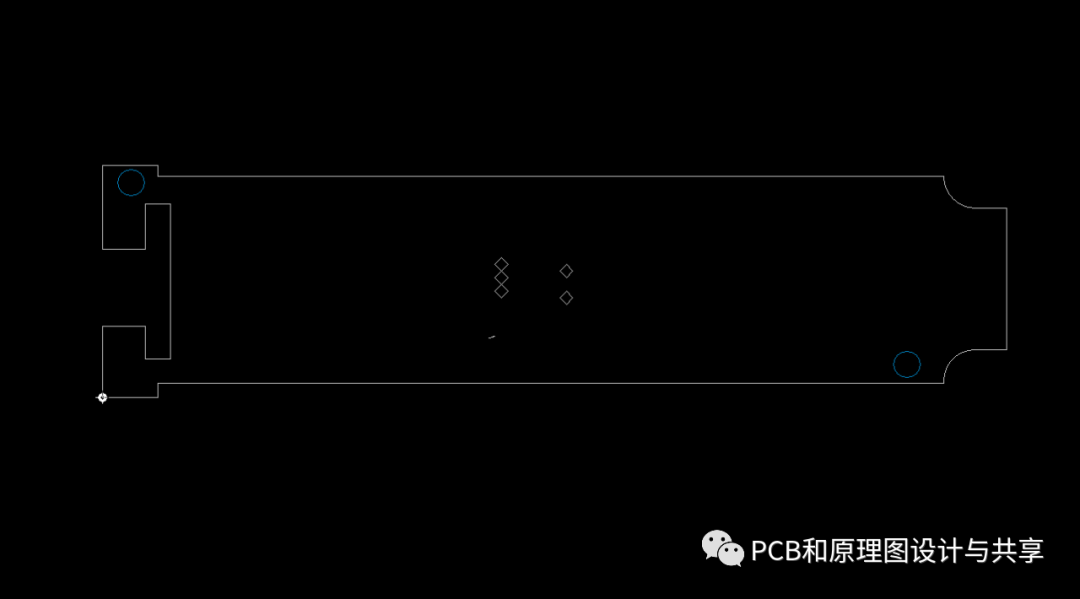

1，先導入電子計數跳繩PCB的板框，主要是由結構工程師導出DXF格式文件，才能導入到PCB Layout軟件中。

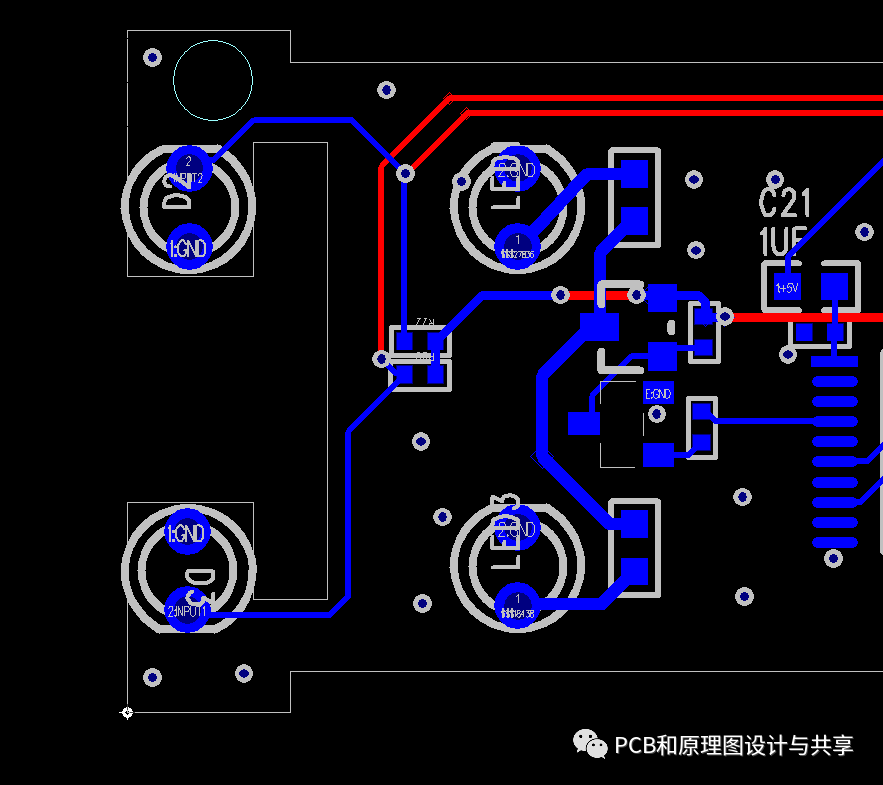

2，板框中有一個T型槽，這個T型槽是放置光柵的地方，光柵上下兩處分別放置一組紅外對管，光柵轉動時，紅外發射管的光經過光柵再給紅外接收管接收，產生類似正弦波信號，然后經過比較器對波形進行整型，變成標準的脈沖信號，最后用單片機的IO口對脈沖進行計數，換算成圈數，實現跳繩的計數。有人可能會問，為什么要用兩組紅外對管，一組不是可以了嗎？之所以要用到兩組紅外對管，是因?yàn)橐獙?shí)現正反轉，就是不管你是正面跳，還是反面跳，都可以計數。

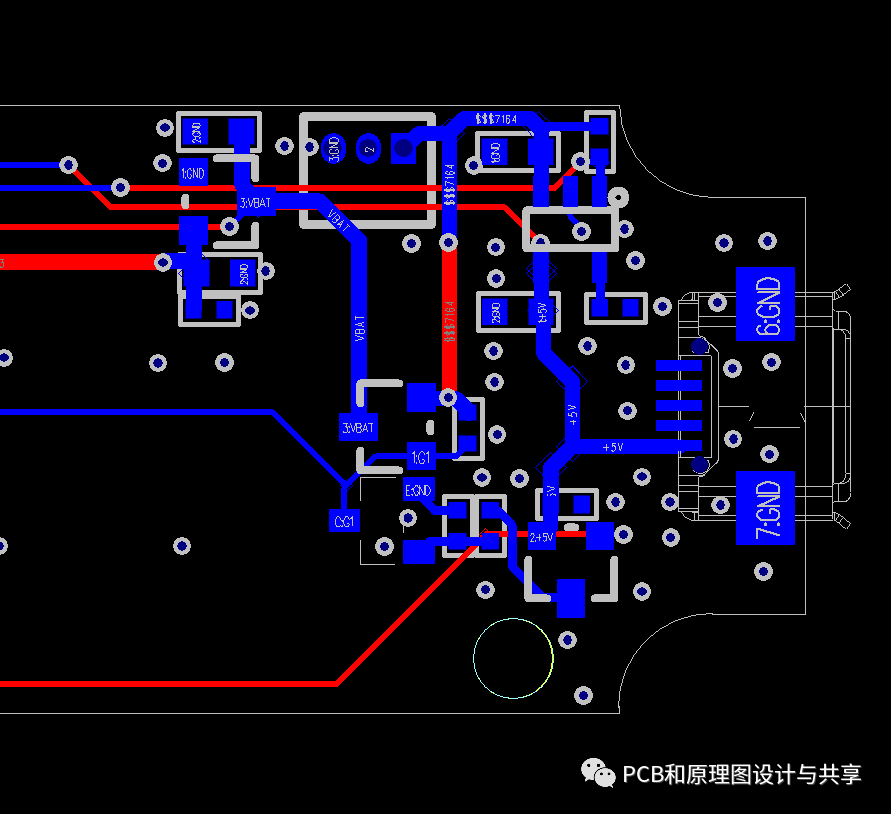

3，跳繩柄的尾部放置充電口，可以用安卓線給跳繩充電。

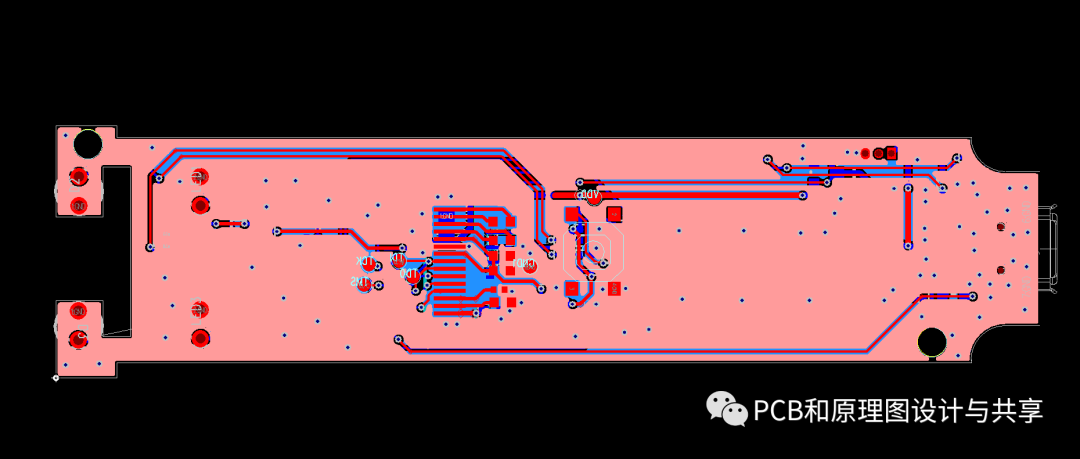

4，走完線，鋪好銅，完成后的PCB整體如下圖所示。
