本文將使用ZOS-API創建自定義操作數 (User Operand) 來計算各表面之間距離的絕對值之和，該操作數與TTHI操作數的功能相同。可以使用UDOC操作數將該自定義操作數添加到評價函數 (Merit Function) 中，以控制參數并執行優化。（聯系我們獲取文章附件）

OpticStudio開發了一個應用程序接口(ZOS-API)，可以使用最新的軟件技術連接和定制應用程序。雖然ZOS-API依賴于COM接口，但是它來源于.NET 庫，并且通過使用C++或C# (.NET) 來實現API的編程，具體使用取決于用戶對兩種語言的熟練程度。

應用程序與OpticStudio之間的連接有四種程序模式。這些模式通常可以分為兩個類別：

1) 完全控制（獨立模式和自定義擴展模式），這種情況下，用戶通常完全控制鏡頭設計和用戶界面；

2) 有限訪問（自定義操作數模式和自定義分析模式），這種情況下，用戶使用現有鏡頭文件的副本進行處理和分析。

本文的主要目標是討論自定義操作數模式。此模式幾乎與自定義分析 (User Analysis) 模式相同，只是它常創建用戶自定義操作數來進行自定義數據計算。通過在評價函數編輯器 (Merit Function Editor) 中使用UDOC操作數添加自定義操作數。與自定義分析模式一樣，該模式不允許對當前鏡頭系統或用戶界面進行更改（即：在這種模式下只允許對系統的副本進行更改）。自定義操作數可以使用C++(COM)或C# (.NET)編寫——具體使用取決于用戶對這兩種語言的熟悉程度。

打開新的編程模板

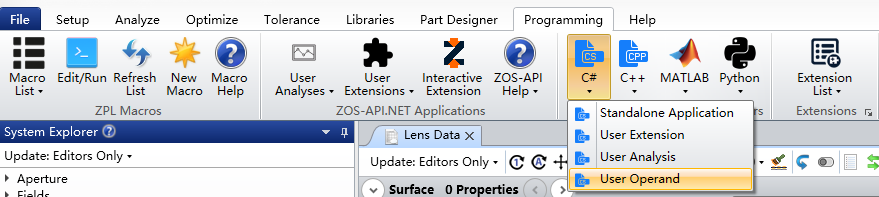

單擊C# >自定義操作數 (User Operand)，使用C#創建自定義操作數。

使用Windows資源管理器打開解決方案文件夾

{Zemax}\ZOS-API Projects\CSharpUserOperandApplication1。

Visual Studio也會打開新的解決方案。該解決方案包含可以用作任何自定義操作數的基礎模板代碼。

讀取鏡頭數據編輯器

在雙高斯示例文件中使用此自定義操作數來計算定義范圍內所有表面的總厚度。該示例文件位于:

{Zemax}\Samples\Sequential\Objectives\Double Gauss 28 degree field.zmx 。

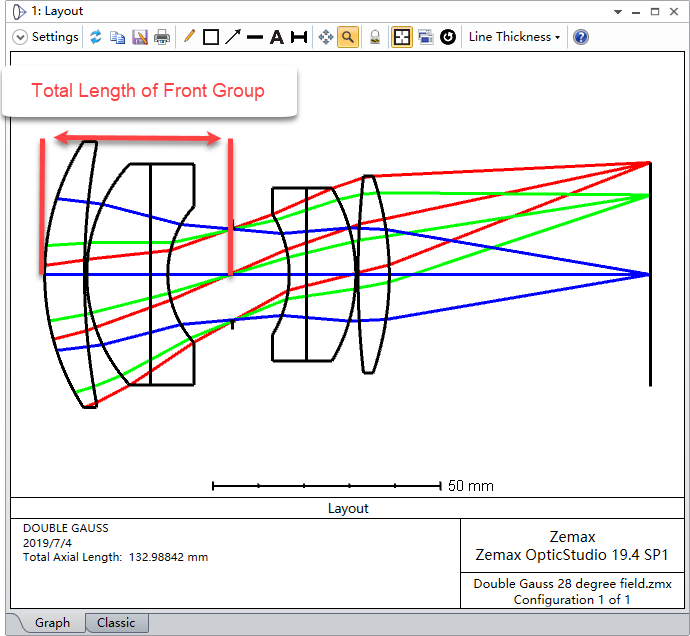

先使用自定義操作數讀取位于物面與光闌面之間的表面的中心厚度值，然后將這些值相加來計算雙高斯系統前組的總長度，也可以使用內置的操作數TTHI來完成。

代碼頂部的兩行列出了應用程序中經常使用的名稱空間，然后可以在不指定完整路徑的情況下使用名稱空間中的接口。

using System;using ZOSAPI;

在模板中，有如下四個參數可用：

double Hx = TheApplication.OperandArgument1;double Hy = TheApplication.OperandArgument2;double Px = TheApplication.OperandArgument3;double Py = TheApplication.OperandArgument4;

參數的名稱不能自定義。在計算中，將使用其中兩個參數來定義表面范圍。

在模板范本中找到"// Add your custom code here..." ，并開始編寫代碼。

通過定義surf1和surf2來定義表面范圍，并鏈接到上述模板中的前兩個參數。注意，在本例中未使用參數3和4。

int surf1 = (int)TheApplication.OperandArgument1;int surf2 = (int)TheApplication.OperandArgument2;

定義對象“surf”為接口ZOSAPI.Editors.LDE 的實例，用其讀取鏡頭數據編輯器中的參數值。請記住，C# 是強類型語言，這意味著在聲明變量時必須指定它的數據類型。

ZOSAPI.Editors.LDE.ILDERow surf;double thic = 0;

求厚度絕對值之和

使用“if”循環求取定義的表面范圍內的所有表面中心厚度之和。如果表面范圍輸入是有效的，那么自定義操作數將返回厚度的總和。否則將返回?zé)o窮大的數，這意味著輸入是無效的。

if (surf1 <= surf2){         for (int i = surf1; i <= surf2; i++)         {                   surf = TheSystem.LDE.GetSurfaceAt(i);                   thic = thic + Math.Abs(surf.Thickness);                            }         operandResults[0] = thic;}else{         operandResults[0] = 1e9;}

現在，示例自定義操作數的編碼已經完成。請注意，在本例中，使用operandResult[0] 將厚度值的和存入數據字段0。如果需要存放多個計算值，則可以將這些值存入不同的數據字段中，并使用UDOC操作數中的“Data”參數來控制確切的返回值。

保存、構建和移動可執行文件

將解決方案構建為發布版本。在調試時使用調試模式，但是在分配插件時，應該始終使用發布模式，因為調試庫不是可以重新分配的。因此，切換到發布模式。

與作為控制臺應用程序 (Console application) 編譯的自定義分析不同，自定義操作數應該作為Windows應用程序編譯。

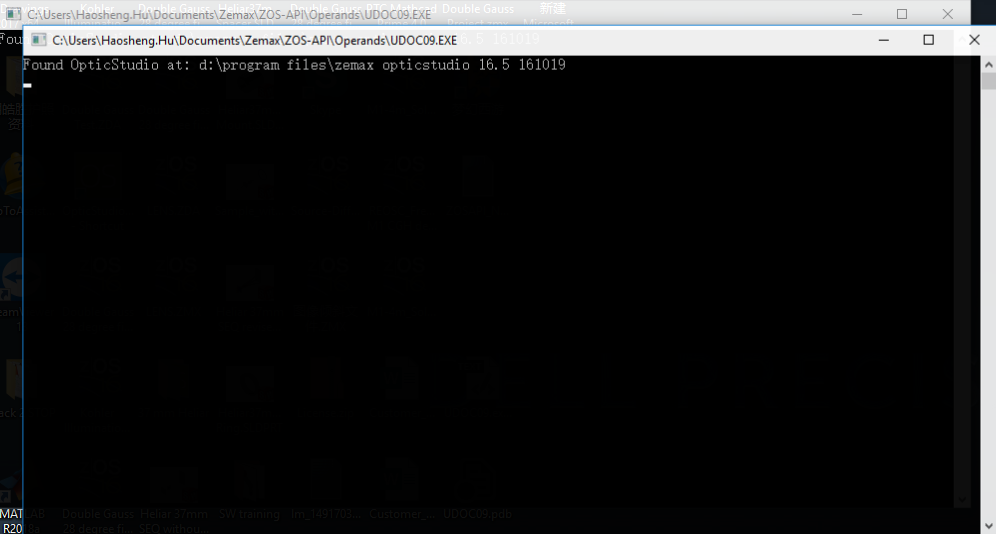

否則，在使用用戶自定義操作數進行優化時，控制臺窗口將不斷彈出，因為在優化期間會多次調用已編譯的.exe文件。

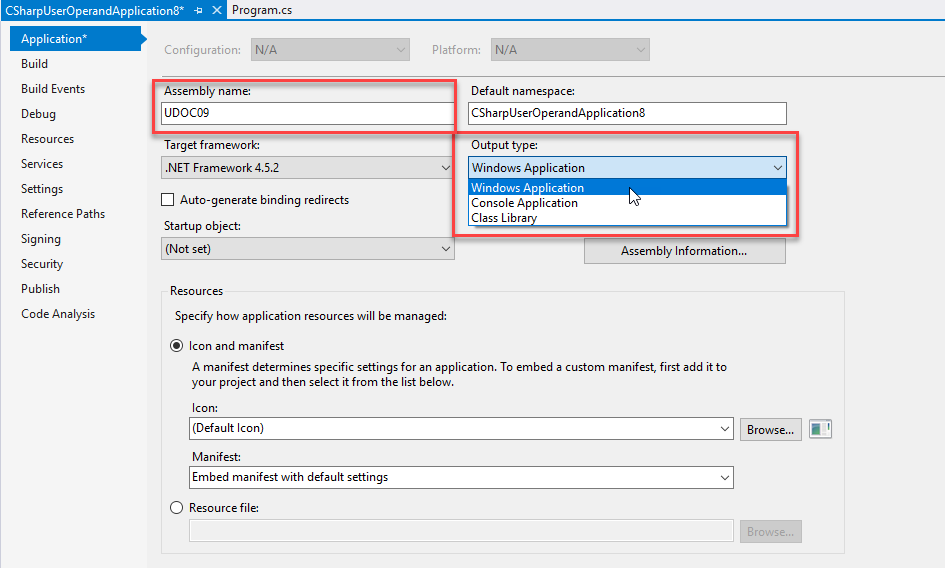

在Visual Studio中，打開項目屬性，并將自定義操作數應用程序的輸出類型 (Output Type) 更改為Windows應用程序。注意，編譯后的自定義操作數應用程序作為客戶端程序，由評價函數操作數UDOC調用，由UDOC的prog#參數中的程序編號定義。因此，應用程序的程序集名稱 (Assembly Name) 應該定義為UDOCXX，XX表示從00到99的數字。

然后，構建解決方案。

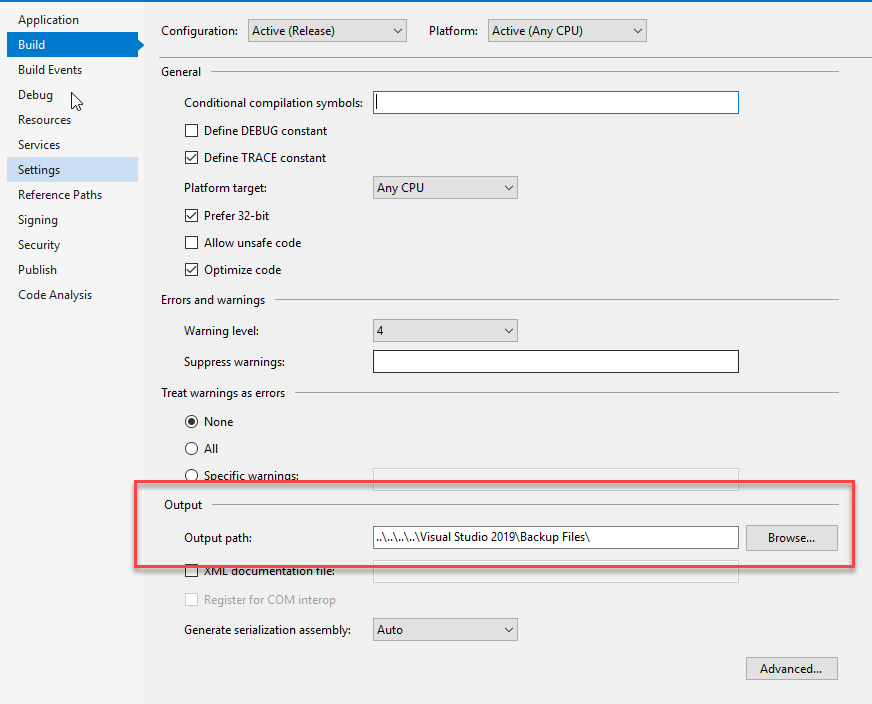

具有已定義程序集名稱的Exe應用程序?qū)⒋鎯υ赩isual Studio的項目屬性中已選擇的輸出路徑中：

找到已完成的應用程序的位置并將其復制到文件夾 {Zemax}\ZOS-API\Operands 中。

使用自定義操作數優化系統

為了檢查新的自定義操作數，先打開OpticStudio，并打開鏡頭文件  {Zemax}\Samples\Sequential\Objectives\Double Gauss 28 degree field.zmx 。

打開評價函數編輯器，并在評價函數編輯器中插入操作數UDOC：

• Prog# 用來指定客戶端程序名稱的編號，必須是整數值。

• Data = 0 將執行客戶端程序并返回當前值 (value) 列中的值。

• 超時(Timeout) 定義了OpticStudio等待UDOC計算所需數據并將控制權返回給OpticStudio的最長時間（以毫秒為單位），在本例中設置為50000。

然后，操作數UDOC就像任何內置的評價函數操作數一樣工作。

• Hx=1 和 Hy=5 是定義表面范圍的參數。

• 當前值為前組的總長度（從表面1到表面6的厚度）。

• 目標值將控制該值的目標量。

設置好所有參數后，點擊評價函數編輯器的更新按鈕，計算出的值會顯示在當前值列中，如下圖所示：

除了執行計算之外，操作數UDOC還可以像其他任何評價函數操作數一樣用來執行優化。

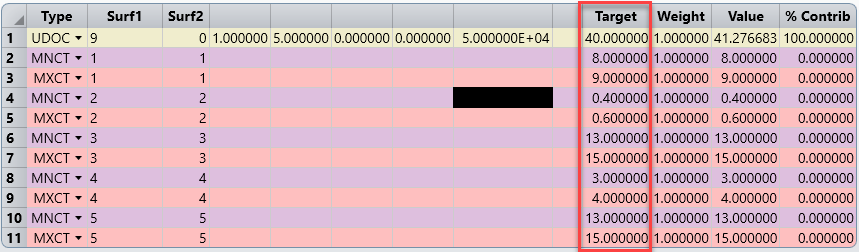

例如，將前組的總長度限制為40mm，并將每個表面的中心厚度保持在合理的范圍內。在操作數UDOC中將目標值設置為40mm。添加操作數MNCT和MXCT來限制中心厚度。如果需要，還可以將其他優化標準添加到評價函數編輯器中，比如RMS光斑半徑大小或波前差。

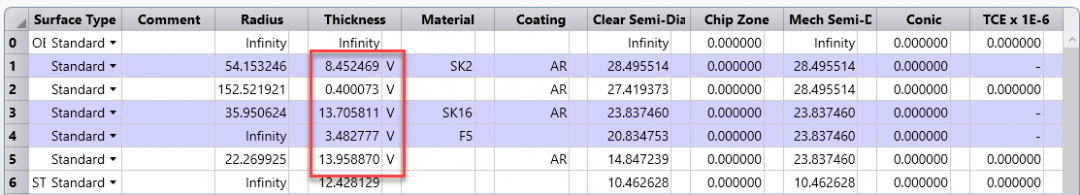

在只控制厚度的情況下執行優化。

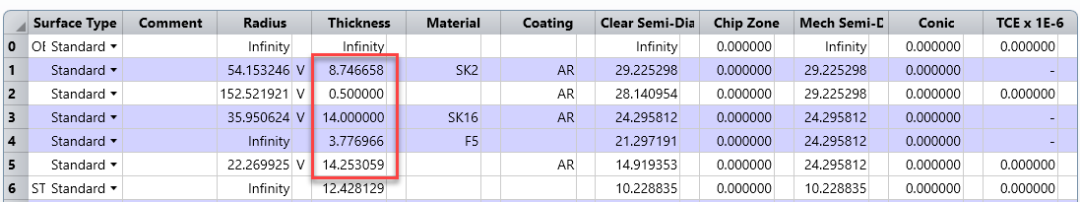

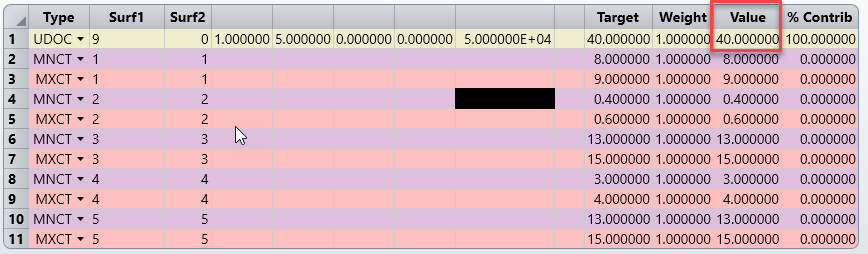

優化后，第一組總長度正好為40mm，且各表面中心厚度符合要求。
