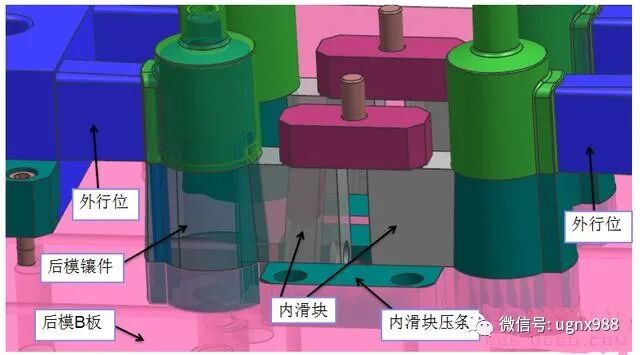

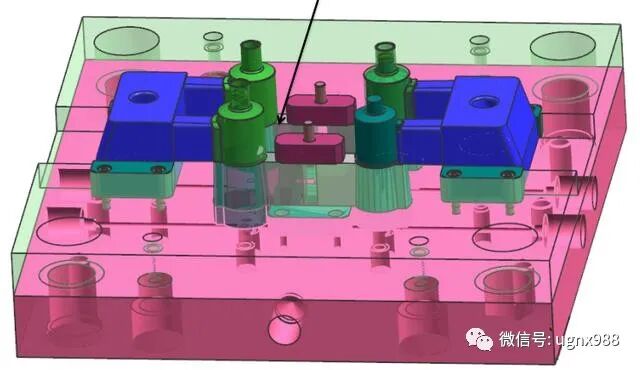

這副模具有一點特殊，產品是1X4，有兩個外滑塊在推板上滑動，內滑塊在后模B板上滑動，推板暫時隱藏了

在設計這副模具的內滑塊時就需注意了

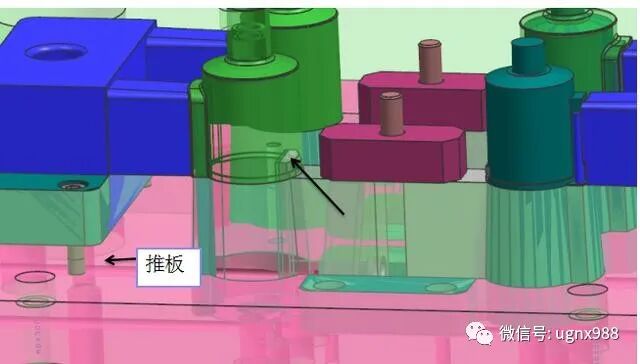

后模鑲件是固定在 B板內的，那么，內滑塊不能放在推板上，如果內滑塊在推板內滑動，頂出時是頂不動的，箭頭所指的面會頂住鑲件，而鑲件是固定在B板上的

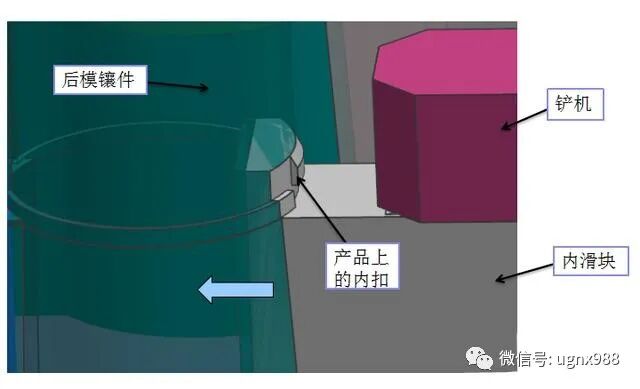

內滑塊是不能在豎直方向運動的，紅色箭頭那里后模鑲件與內滑塊頂面只能在水平方向相對運動，也就是說推板頂出時對內滑塊沒有任何影響，同時我們還要考慮模具的順利復位,

4個內滑塊是在后模B板上滑動的，不能放在推板內滑動，如果放在推板內，則頂不動

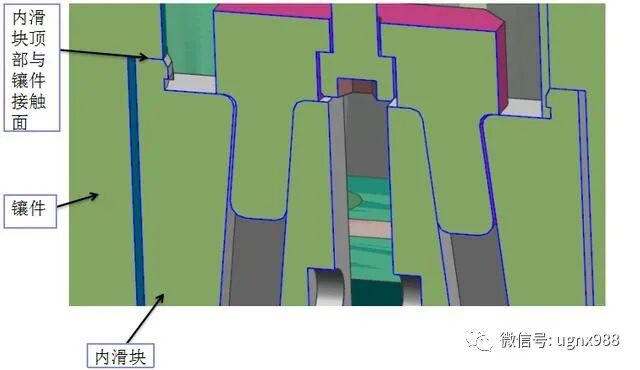

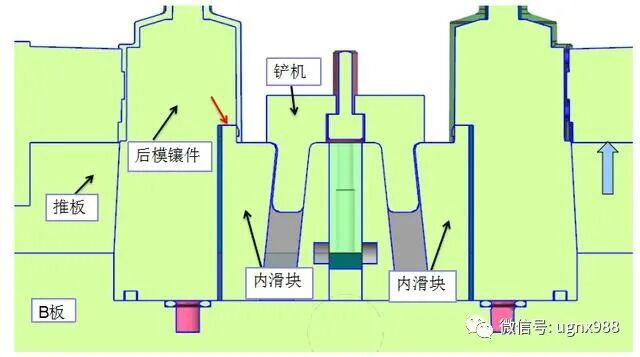

再從箭頭這里剖開看一下內滑塊和推板的關系

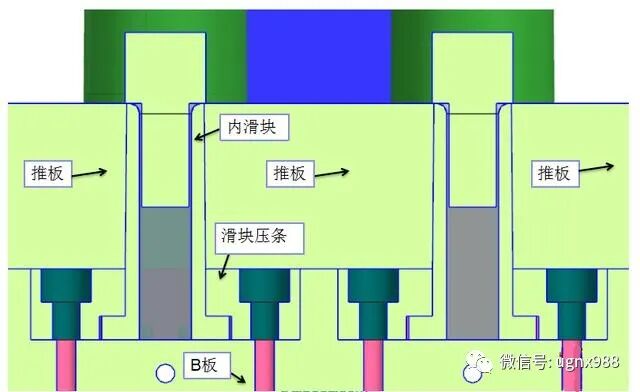

從這個圖我們就可以看到推板的頂出和內滑塊的滑動沒有任何干涉，復位時也能順利復位，但是在不同的模具結構里，內滑塊的形式是各不相同的。
