鋅合金壓鑄的常見缺陷：

鋅合金，固液相線非常接近，以5號鋅為例，液相線389度，固相線380度。只相差不到10度，金屬液就從液態轉變成完全的固態。因此，在鋅合金的壓鑄中，金屬液的充型過程，顯得非常的重要。這里包括了

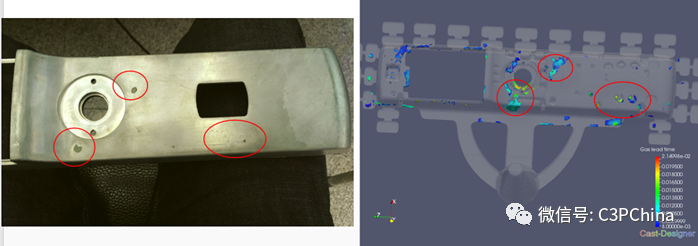

1. 包卷而形成的氣孔，表面氣孔直接肉眼可見，淺表層氣孔經過電鍍之后形成起皮、鼓包

2. 流態末端導致的氧化、發黑

3. 兩股金屬交接位置，形成了流痕

4. 熔湯的堆疊產生后期起皮

現有的設計問題：

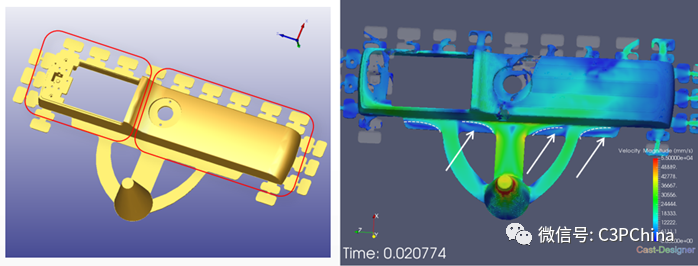

以這個指紋鎖的鑄件為例，至少存在以下的設計問題：

1. 內澆口分布不合理：如果把鑄件分為左右兩個區域，則左側金屬少，右側金屬多，內澆口的面積應該左側小，右側大。才能獲得平衡的流態。

2. 內澆口面積不對，而且厚度很薄，問及原因，主要是為了后期容易加工，方便直接掰斷。

3. 流道的進澆方式不對，中間直充圓孔特征，容易導致包卷，右側光潔表面也形成了多股熔液交接的流痕。在交流過程中，得到的回復是，別人基本上都是這樣設計的。所以，形式上照抄，但卻不知道為什么要這樣設計？

4. 流道的橫截面積控制不好。明顯導致了流道內部氣體卷入型腔。



面對這樣的情況，我們需要對此進行“大手術”

針對以上問題，改善建議：

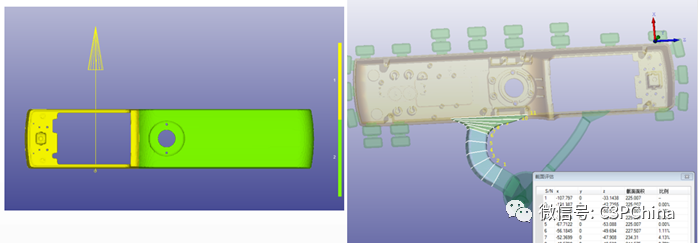

1）  測量左右兩側的金屬量，正確分配左右兩個區域的內澆口面積

2）  重新使用正確的計算公式，獲得說需要的內澆口面積、厚度、進澆速度、加速比等關鍵鑄造工藝參數

3）  完全改變進澆方式，從直沖式進澆改為可控的進澆方式與位置

4）  控制橫截面積，要做到完全避免氣體卷入型腔

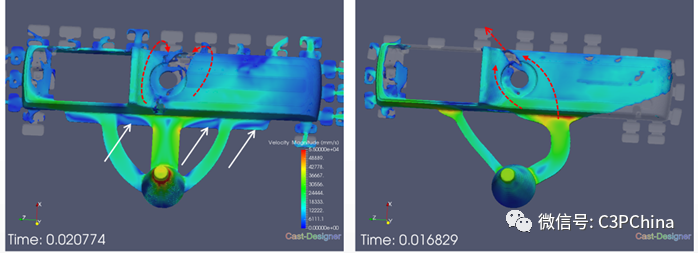

兩方案的對比：

詳細請完整觀看視頻。
