機械傳動之鏈輪鏈條傳動結構

2022年3月8日 20:35
瀏覽：3124


鏈輪鏈條傳動

鏈輪鏈條傳動時通過鏈條的滾子部與鏈輪的齒部嚙合，傳遞動力作為張力的機械傳動方式。主要用途分為兩類，一類是連接馬達用于動力傳動，另一類是利用鏈條上的附加件直接或間接的傳遞工件。鏈輪鏈條都是專用零件，只有配套的鏈條和鏈輪才能組合傳動。

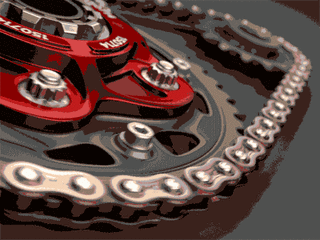

機械傳動之鏈輪鏈條傳動結構的圖1


鏈條傳動的優缺點

優點：
① 可用于長距離動力傳遞；
② 容許張力高，可用于重物傳送，過載能力大；
③ 能在高溫、多塵、潮濕等惡劣環境下工作；
④ 無彈性滑動和滑差，平均傳動比準確。

缺點：
① 僅能用于兩個平行的軸之間傳動；
② 傳動平穩性差、易磨損；
③ 運動時易產生振動、噪聲、沖擊；
④ 不宜用于需要快速正反向切換的場合。

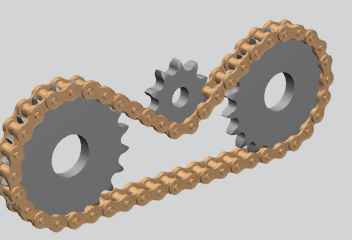

機械傳動之鏈輪鏈條傳動結構的圖2


鏈傳動主要零部件組成

鏈傳動主要由鏈輪、鏈條、惰輪、張力調整器組成，附件有接頭鏈節，有的傳動中還會用到鏈條導軌。

鏈輪
鏈輪是與鏈條嚙合并傳遞動力的機械部件，通常采用鍵槽+螺紋孔加工，齒面都需經過熱處理，常用材質有Q235、Q275、45、灰鑄鐵等，齒形為3弧1直線（3段圓弧1條直線）。

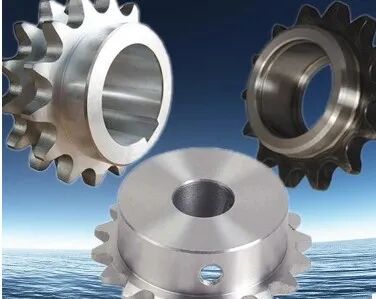

機械傳動之鏈輪鏈條傳動結構的圖3

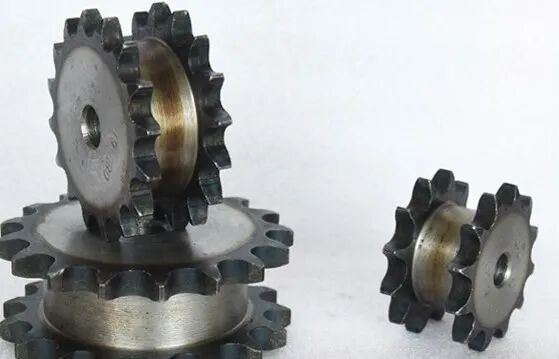

機械傳動之鏈輪鏈條傳動結構的圖4

雙鏈輪

鏈條
鏈條是與鏈輪連接并傳遞動力的機械部件，鏈條長度以鏈節數來表示。鏈節數最好取為偶數，以便鏈條聯成環形時正好是外鏈板與內鏈板相接，接頭處可用彈簧夾或開口銷鎖緊。常用鏈條有滾子鏈和齒形鏈，齒形鏈多用于高速或精度要求較高的場合，但是成本較高，結構也較復雜。

機械傳動之鏈輪鏈條傳動結構的圖5

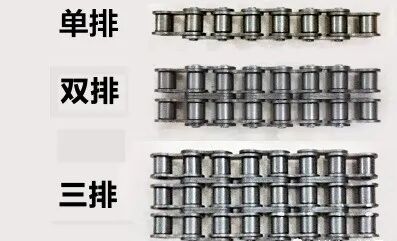

滾子鏈條

機械傳動之鏈輪鏈條傳動結構的圖6

機械傳動之鏈輪鏈條傳動結構的圖7

齒形鏈條

機械傳動之鏈輪鏈條傳動結構的圖8

異型鏈條

機械傳動之鏈輪鏈條傳動結構的圖9

異型鏈條

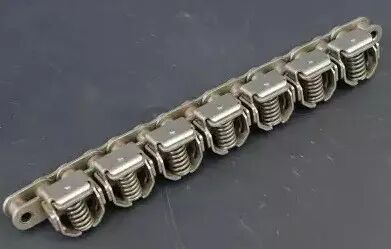

機械傳動之鏈輪鏈條傳動結構的圖10

夾膜鏈條

機械傳動之鏈輪鏈條傳動結構的圖11

異型鏈條

機械傳動之鏈輪鏈條傳動結構的圖12

異型鏈條

惰輪
在鏈傳動中對鏈條施加張力防止鏈條的震動、噪音及鏈輪嚙合不良。

機械傳動之鏈輪鏈條傳動結構的圖13

惰輪

機械傳動之鏈輪鏈條傳動結構的圖14

張緊輪

張力調整器及導軌附件
鏈傳動的周邊附件，張力調整器可節省對松弛鏈條進行調節的時間。導軌通常用于特制鏈條用于物體傳送時，對鏈條進行定位導向使用。

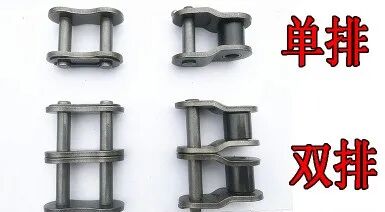

機械傳動之鏈輪鏈條傳動結構的圖15

鏈條接頭

機械傳動之鏈輪鏈條傳動結構的圖16

張力調整器

機械傳動之鏈輪鏈條傳動結構的圖17

張力調整器

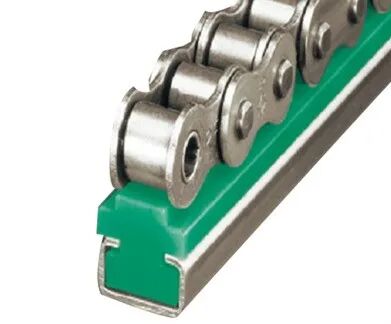

機械傳動之鏈輪鏈條傳動結構的圖18

鏈條導軌

機械傳動之鏈輪鏈條傳動結構的圖19

鏈條導軌

機械傳動之鏈輪鏈條傳動結構的圖20

鏈條導軌
