| 接合

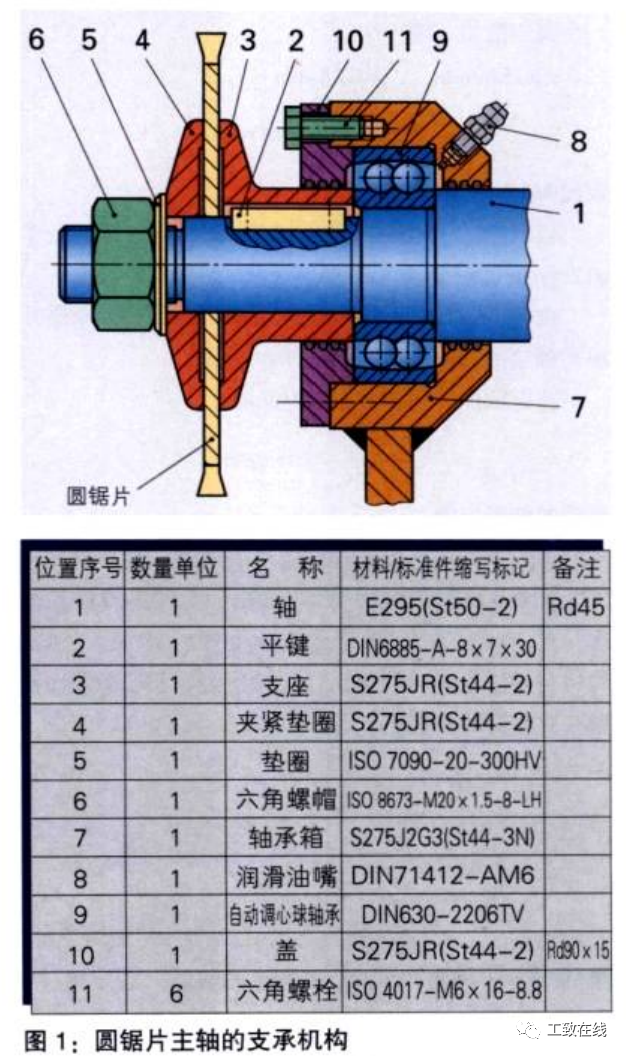

機床、裝置和儀器均由各個單獨的零件組成（圖 1 ）。制造和裝配時，需把各個零件連接起來，使其產生所需的功能。把各零件組成一個功能單元的連接，我們稱之為接合。

接合起來的零件可以傳遞力或力矩。例如圓鋸片主軸（圖 1 ），力矩從軸（位置 1 ）通過平鍵（位置 2 ）傳遞到支座（位置 3 ）上。作用在自動調心球軸承 （位置 9 ）上的力則直接通過軸承箱孔或間接通過蓋（位置 10 ）和六角螺栓（位置 11 ）傳遞到軸承箱體（位置 7 ）上。

我們把各零件之間的連接稱為接合。通過接合可以在接合點產生或加強各零件的連接。



| 接合方式概覽

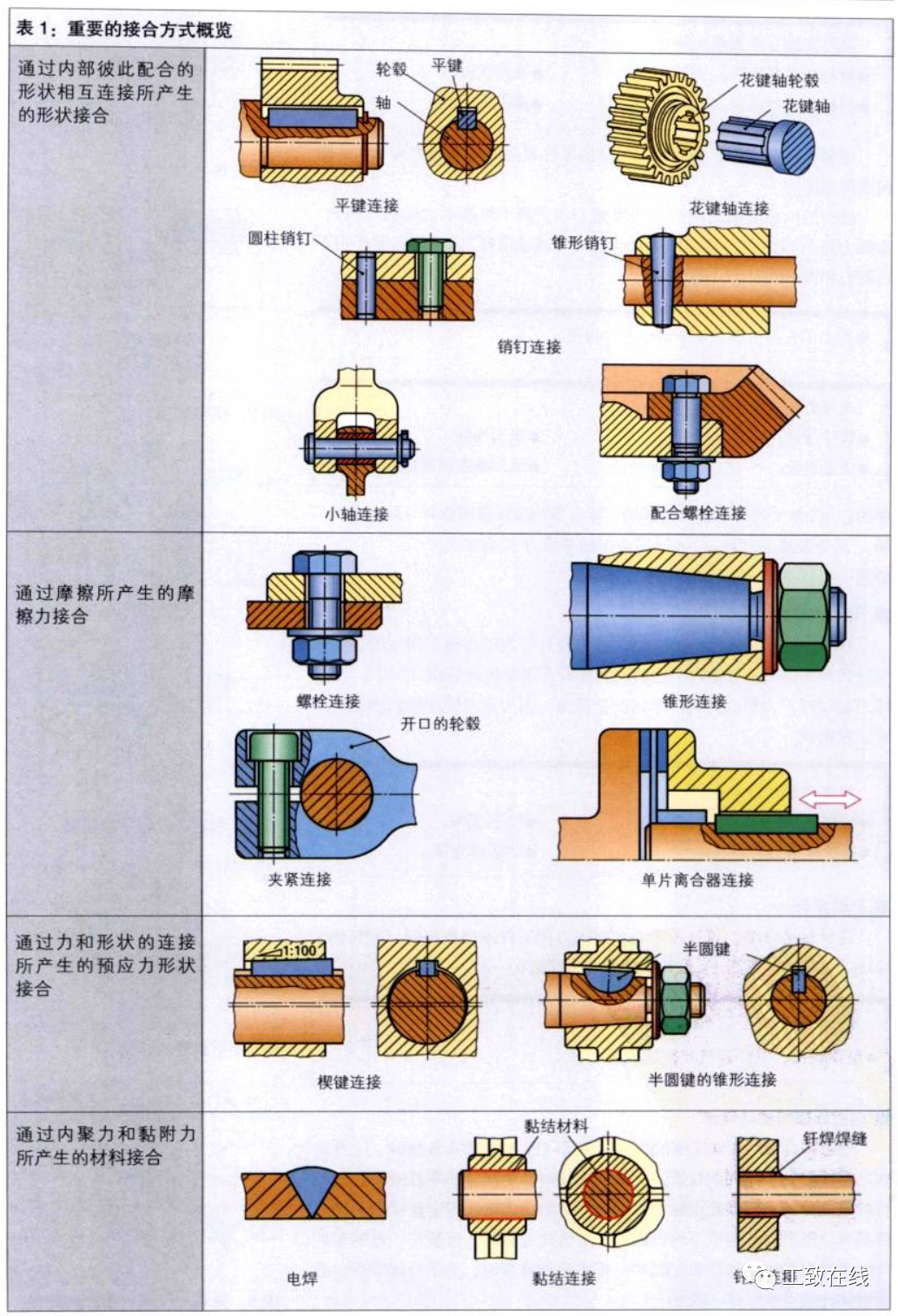

根據力的傳遞方式，我們把接合劃分為形狀接合、摩擦力接合、預應力形狀接合和材料接合等四種接合 。

• 形狀接合

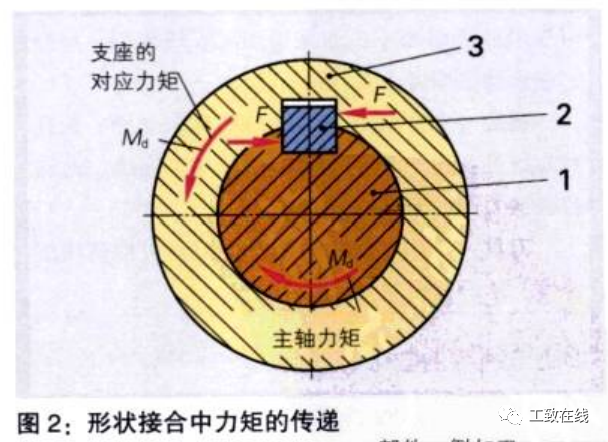

在形狀接合中，工件通過內部彼此配合的形狀相互連接起來。例如平鍵（位置 2 ）把力矩從軸（位置 1 ）傳遞到輪轂的支座（位置 3, 見圖 1 、圖 2 ）。

形狀接合由下列零件組成：

?平鍵

?銷

?花鍵軸

?螺栓

?配合螺栓

?鉚釘

• 摩擦力接合

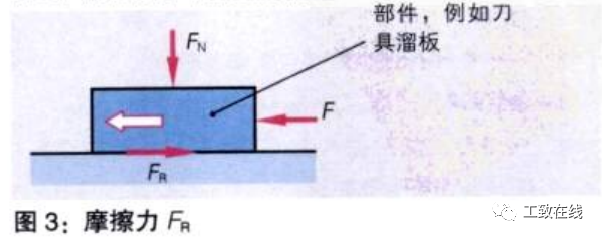

在傳遞力接合中，通過彼此壓接在一起的零件所產生的摩擦力傳遞力和力矩（圖3 ）。

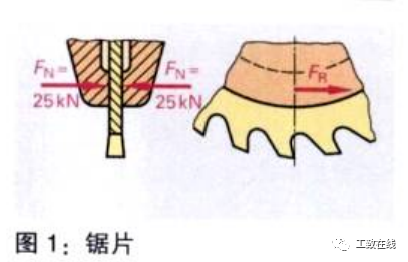

例如圓鋸片主軸（上圖 1 ） , 上緊六角螺帽（位置 6 ）后在支座（位置 3 ）與緊固螺栓（位置 4 ）之間夾緊了圓鋸片。圓鋸片接觸點上的摩擦力帶動圓鋸片隨主軸一起旋轉。

摩擦系數u應考慮的因素：

?材料的表面特性。

?潤滑狀態。

?材料的配對接合。

?摩擦的種類。

壓緊力（標準力）相同時 , 粗糙的零件表面可傳遞的力大于光滑表面所傳遞的力。

已潤滑的兩表面之間產生的摩擦力小于兩干燥表面之間的摩擦力。摩擦力還與零件之間是否相互運動有關（運動摩擦） , 或在力的作用下是否有相對移動有關（附著摩擦）。

摩擦力的作用方向總是與運動方向相反。

摩擦力接合是：

?螺栓連接。

?錐形連接。

?夾緊連接。

?單片離合器連接。

• 預應力形狀接合

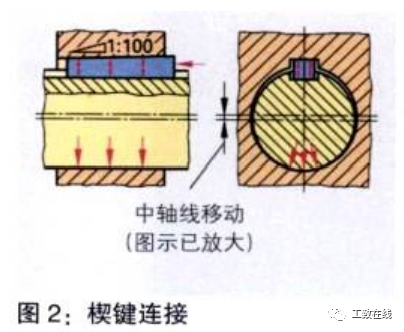

在預應力形狀接合中，力矩的傳遞首先是力的傳遞。嵌入的楔鍵夾緊軸和輪轂，而輪轂槽內楔鍵的側面并沒有緊貼槽的側面（圖 2 ）。當摩擦力超過時，力矩主要通過形狀接合傳遞，因為這時軸和輪轂槽的側面緊貼著楔鍵。

預應力形狀接合是：

?楔鍵連接。

?錐形連接。

?端面齒輪連接。

?半圓鍵連接。



• 材料接合

在材料接合中，通過內聚力和黏附力把工件連接在一起。例如軸承箱體 就是由兩個部分焊接在一起。

材料接合是:

?電焊連接、釬焊連接和黏結連接。

• 固定連接和移動連接

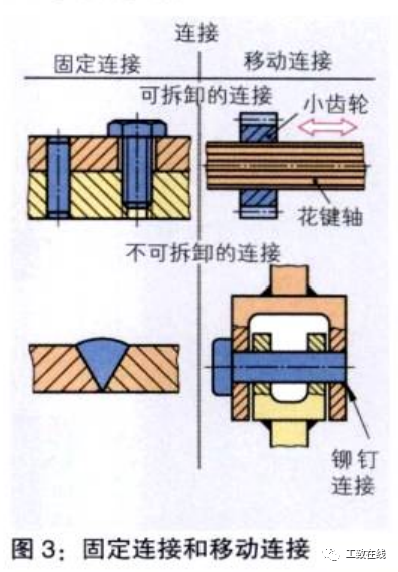

通過接合可產生固定連接和移動連接（圖 3 ）。

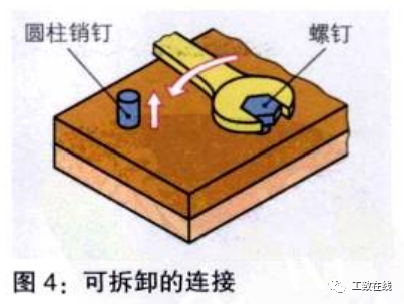

固定連接時，工件彼此之間始終處于相同的位置。而移動連接時，所接合的零件彼此之間的位置是變化的，例如花鍵軸上可軸向移動的小齒輪。固定連接和移動連接都可以是可拆卸的或不可拆卸的?？刹鹦哆B接時，組裝在一起的零件可以不受損傷地分解開來（圖 4 ）。

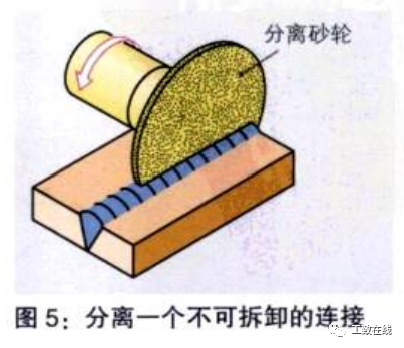

不可拆卸連接時，為了分解零件，必須破壞連接點或組件（圖 5 ）。
