電子設備工作時都會產生一定的熱量，從而使設備內部溫度迅速上升，如果不及時將該熱量散發出去，持續升溫，器件就會因過熱而失效，電子設備的可靠性能就會下降。因此，對PCB電路板進行很好的散熱處理是非常重要的。

本博文將對PCB電路板散熱技巧進行討論交流~

1

PCB自身散熱

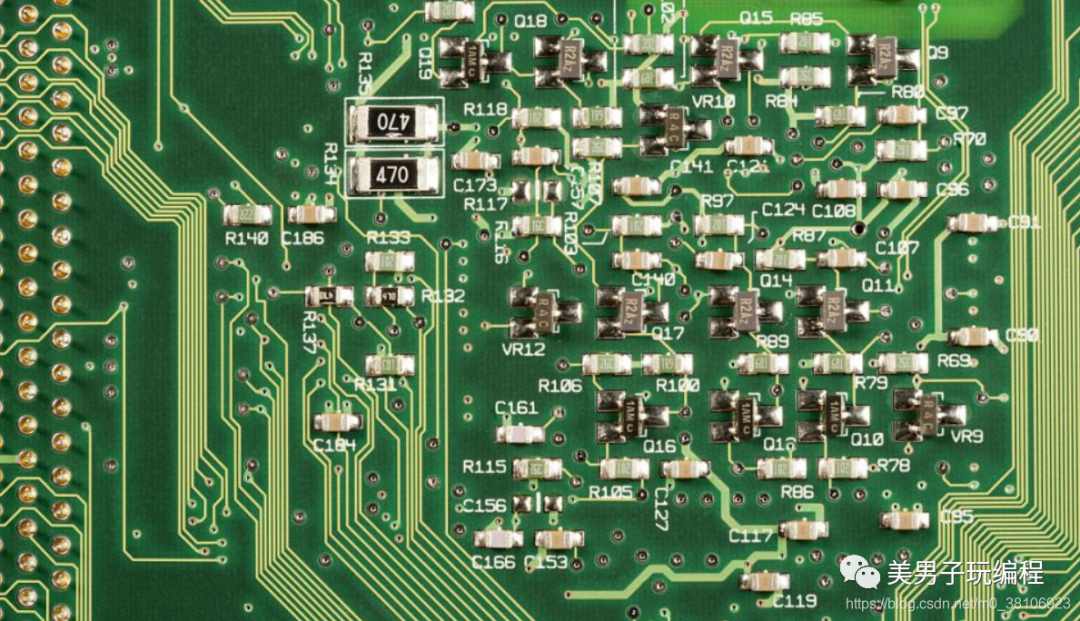

PCB自身散熱是一種簡單、實用、低成本的散熱方式。目前PCB電路板板材主要是：覆銅/環氧玻璃布基材或酚醛樹脂玻璃布基材，這些基材雖然具有優良的電氣性能和加工性能，但散熱性差幾乎不能指望由PCB本身樹脂傳導熱量。所以，需要設計從元件的表面向周圍空氣中散熱。

那么怎么做呢？最好方法是提高與發熱元件直接接觸的PCB自身的散熱能力，通過PCB板傳導出去或散發出去。例如，加散熱銅箔和采用大面積電源地銅箔、加熱過孔、在IC芯片背面露銅，減小銅皮與空氣之間的熱阻等方式。

2

優化元器件布局

在一塊PCB印制板上的器件應盡可能按其發熱量大小及散熱程度分區排列，發熱量小或耐熱性差的器件（如小信號晶體管、小規模集成電路、電解電容等）放在冷卻氣流的最上流（入口處），發熱量大或耐熱性好的器件（如功率晶體管、大規模集成電路等）放在冷卻氣流最下游。避免PCB上熱點的集中，盡可能地將功率均勻地分布在PCB板上，保持PCB表面溫度性能的均勻和一致。

設備內印制板的散熱主要依靠空氣流動，所以在設計時要研究空氣流動路徑，合理配置器件或印制電路板。

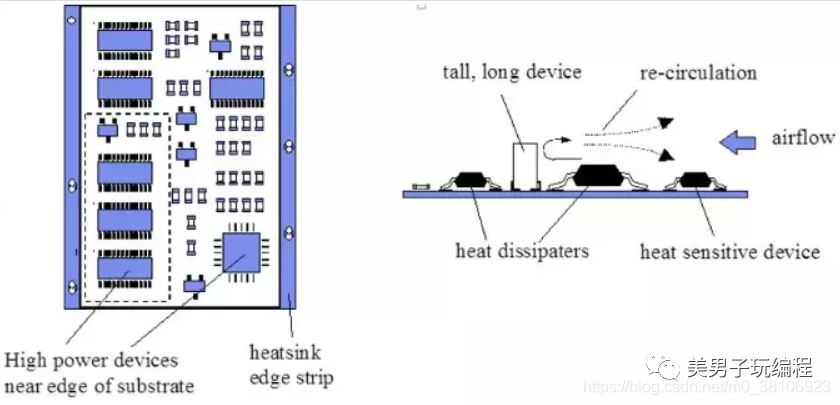

在水平方向上，大功率器件盡量靠近印制板邊沿布置，以便縮短傳熱路徑；在垂直方向上，大功率器件盡量靠近印制板上方布置，以便減少這些器件工作時對其他器件溫度的影響，如下所示：

3

添加散熱器

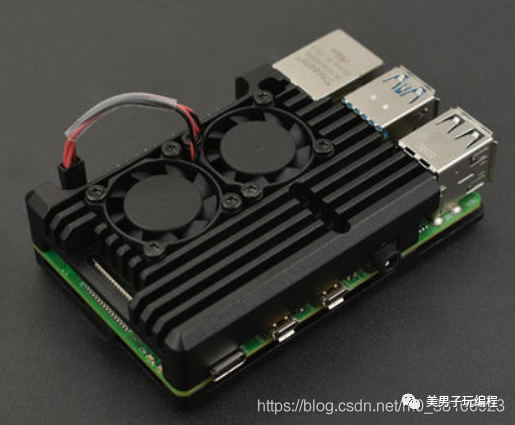

若PCB自身散熱效果不好，可在發熱器件上加散熱器或導熱管，當溫度還不能降下來時，可采用帶風扇的散熱器，以增強散熱效果，將散熱罩整體扣在元件面上，與每個元件接觸而散熱，如下所示：

如果有條件的話，進行印制電路的熱效能分析是很有必要的，如現在一些專業PCB設計軟件中增加的熱效能指標分析軟件模塊，就可以幫助設計人員優化電路設計。
