PLC程序?qū)嵗斀猓ǜ綀D）
2022年3月4日 16:50瀏覽：2928 收藏：1

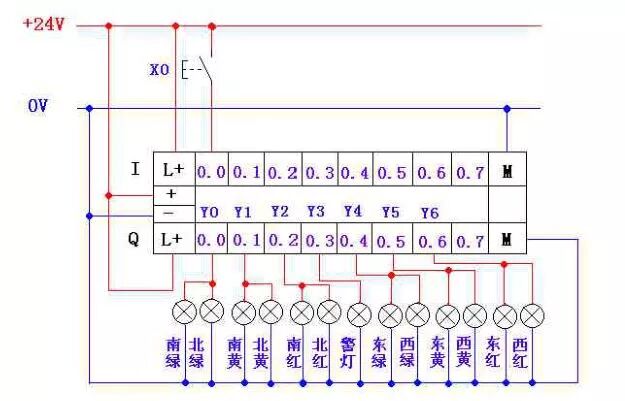

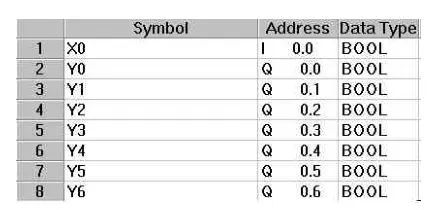

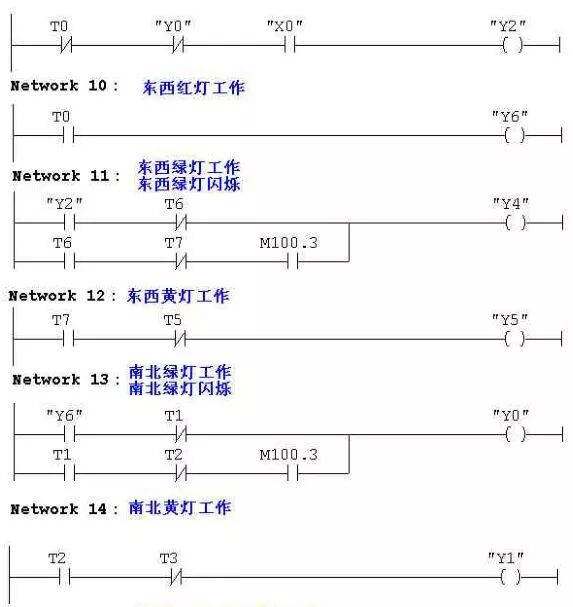

1、信號燈系統由一個啟動開關控制，當啟動開關接通時，該信號燈系 統開始工作，當啟動開關關斷時，所有信號燈都熄滅。
2、南北綠燈和東西綠燈不能同時亮。如果同時亮應關閉信號燈系統， 并立刻報警。

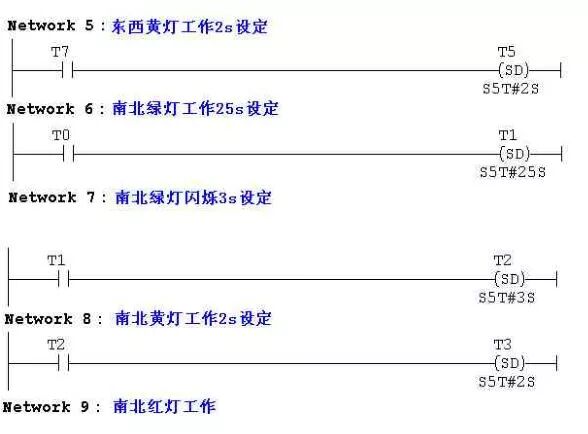

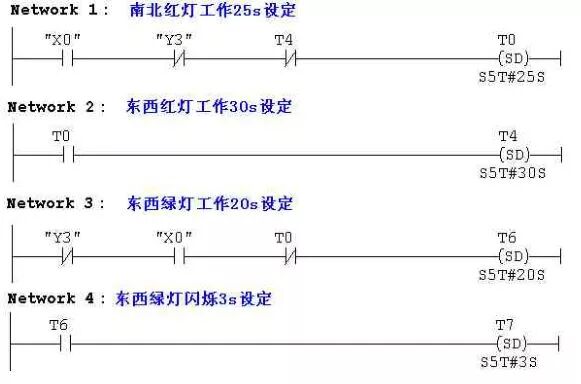

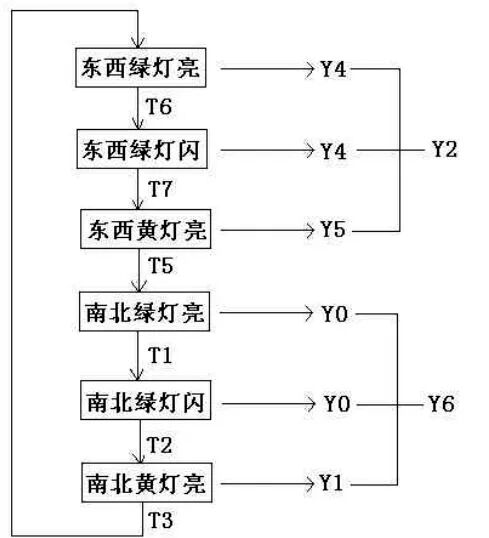

3、南北紅燈亮維持 25s。在南北紅燈亮的同時東西綠燈也亮，并維持 20s。到 20s 時，東西綠燈閃亮，閃亮 3s 后熄滅，此時，東西黃 燈亮，并維持 2s。到 2s 時，東西黃燈熄滅，東西紅燈亮。同時， 南北紅燈熄滅，南北綠燈亮。
4、東西紅燈亮維持 30s。南北綠燈亮維持 25s，然后閃亮 3s 后熄滅。同時南北黃燈亮，維持 2s 后熄滅，這時南北紅燈亮，東西綠燈亮。

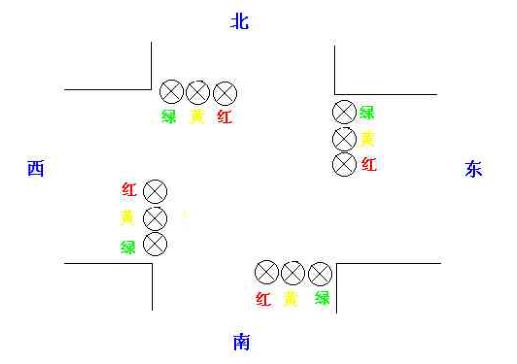

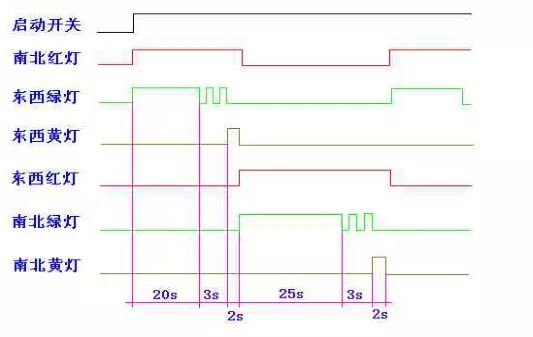

5、以上南北、東西信號燈周而復始地交替工作狀態，指揮著十字路口 的交通，其時序如下所示。
電梯的上升、下降由一臺電動機控制；正轉時電梯上升、反轉時電梯下降。各層設一個呼叫開關（SB1、SB2、SB3）、 一個呼叫指示燈（H1、H2、H3）、一個到位行程開關（ST1、ST2、ST3）。
（1）各層的呼叫開關為按鈕式開關，SB1、SB2 及 SB3 均為瞬間接通有效
（2）電梯箱體上升途中只響應上升呼叫，下降途中只響應下降呼叫，任何 反方向呼叫均無效，簡稱為不可逆響應。具體動作要求，如下表。
（3）各樓層間有效運行時間應小于 10S，否則認為有故障、自動令電動機停轉。
多種液體自動混合裝置的PLC控制 如圖所示為三種液體混合裝置，SQ1、SQ2、SQ3 和 SQ4 為液面?zhèn)鞲衅鳎?液面淹沒時接通，液體A、B、C與混合液閥由電磁閥YV1、YV2、YV3、 YV4控制，M為攪勻電動機，其控制要求如下：
裝置投入運行時,液體A、B、C閥門關閉，混合液閥門打開 20s 將容 器放空后關閉。
按下啟動按鈕 SB1,裝置開始按下列給定規律運轉：
①液體 A 閥門打開，液體 A 流入容器。當液面達到 SQ3 時，SQ3 按通， 關閉液體 A 閥門，打開液體 B 閥門。
②當液面達到 SQ2 時，關閉液體 B 閥門，打開液體 C 閥門。
③當液面達到 SQ1 時，關閉液體 C 閥門，攪勻電動機開始攪拌。
④攪勻電動機工作 1min 后停止攪動，混合液體閥門打開，開始放出 混合液體。
⑤當液面下降到 SQ4 時，SQ4 由接通變斷開，再過 20s 后，容器放空， 混合液閥門關閉，開始下一周期。
按下停止按鈕 SB2 后，要將當前的混合操作處理完畢后，才停止操 作（停在初始狀態）
用 PLC 對霓虹燈廣告屏實現控制，其具體要求如下：

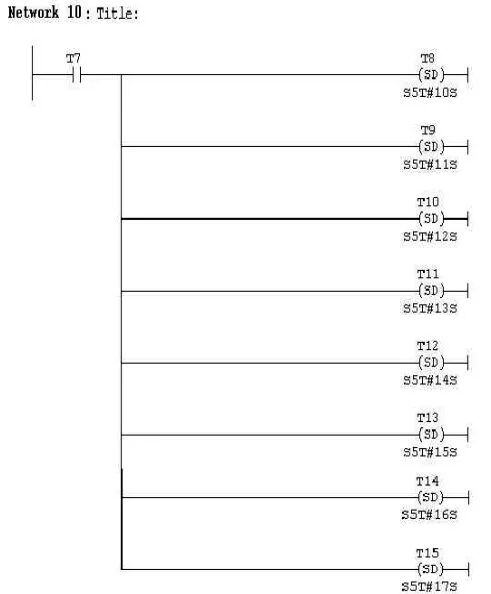

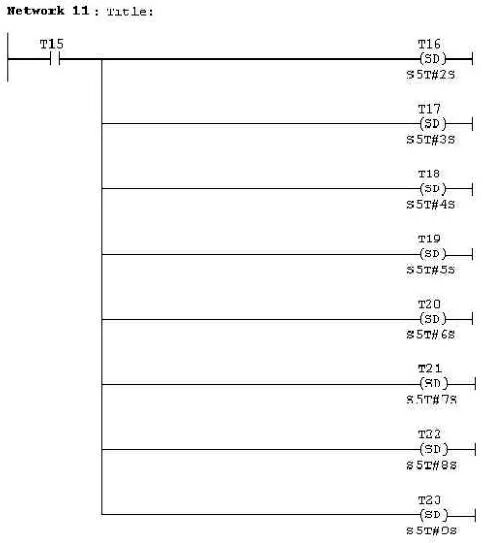

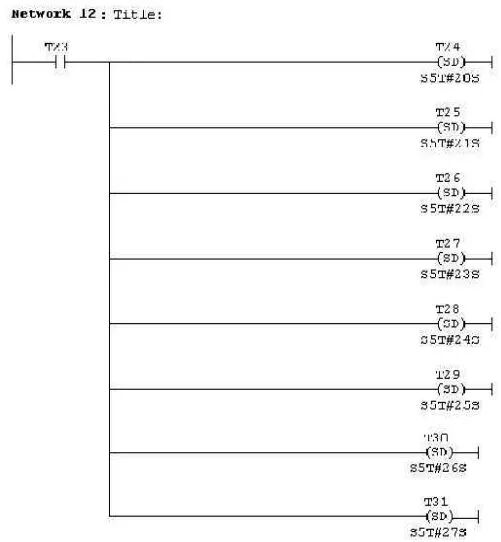

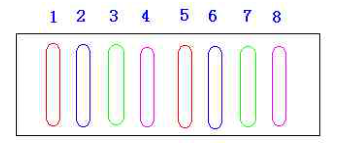

該廣告屏中間 8 個燈管亮滅的時序為第 1 根亮→第 2 根亮→第 3 根 亮→…→第 8 根亮，時間間隔為 1s，全亮后，顯示 10s，再反過來從 8→7→…→1 順序熄滅。全滅后，停亮 2s，再從第 8 根燈管開始亮 起，順序點亮 7→6→…→1，時間間隔為 1s，顯示 20s，再從→2→…→8 順序熄滅。全熄滅后，停亮 2s，再從頭開始運行，周而復始。
設計程序，使兩個氣缸順序動作，其順序為:A1B1B0A0。

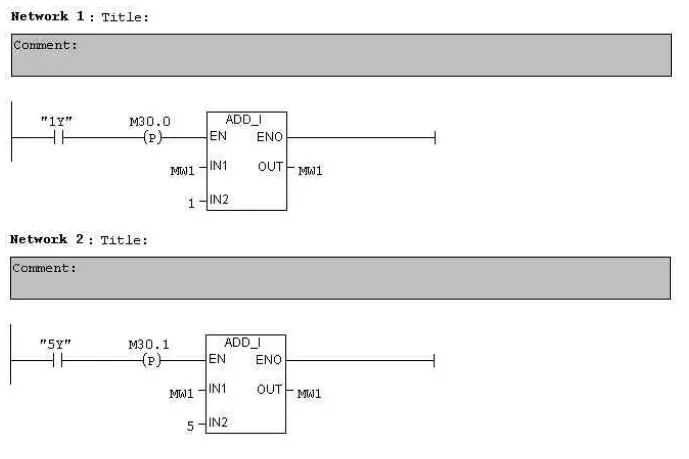

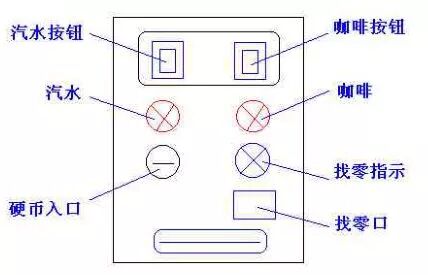

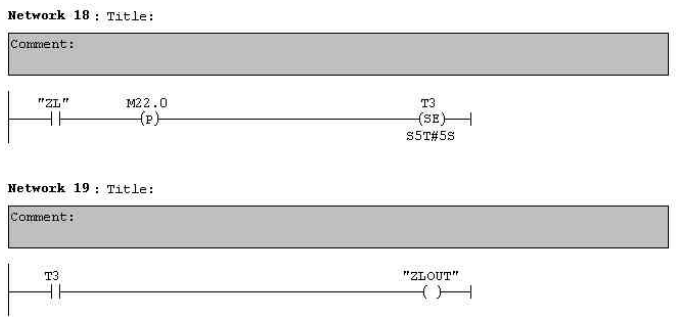

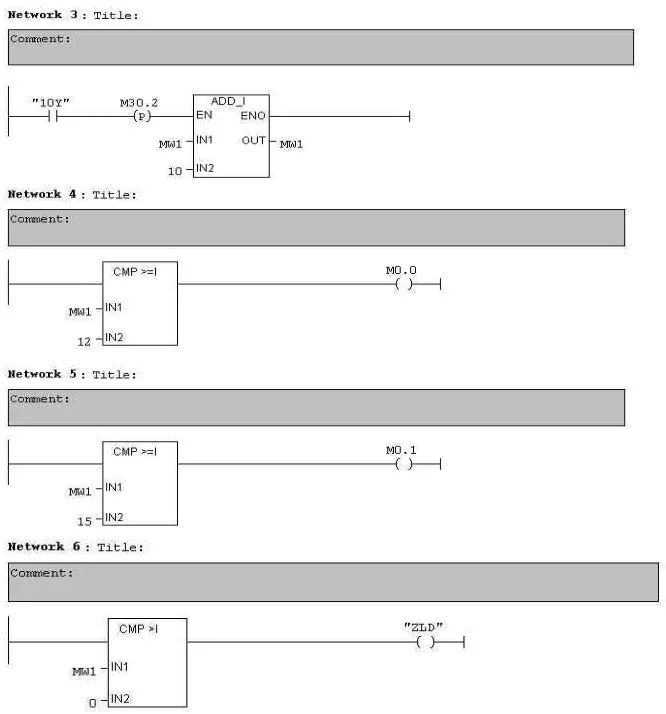

1.此售貨機可投入 1 元、5 元或 10 元硬 幣。
2.當投入的硬 幣總值超過 12 元時，汽水按鈕指示燈亮；當投入的硬

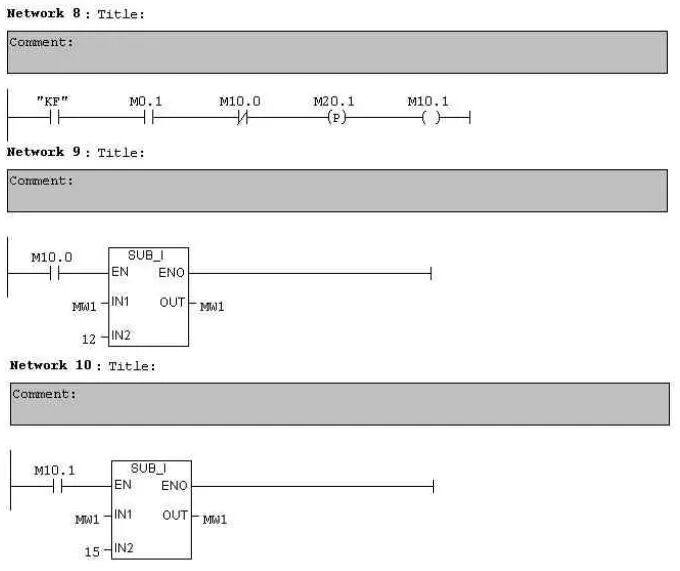

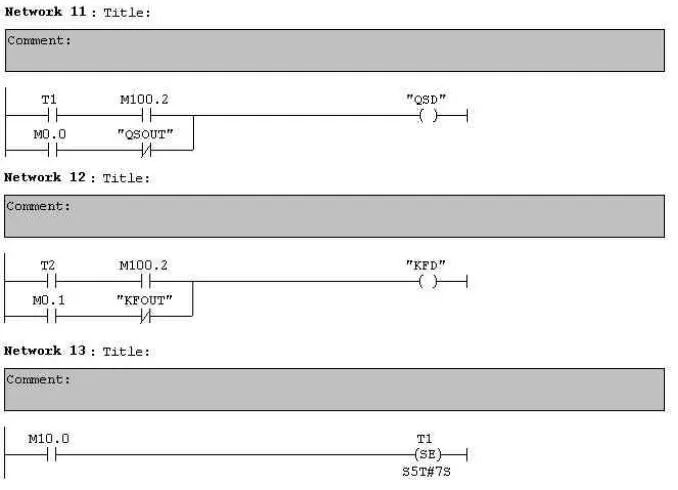

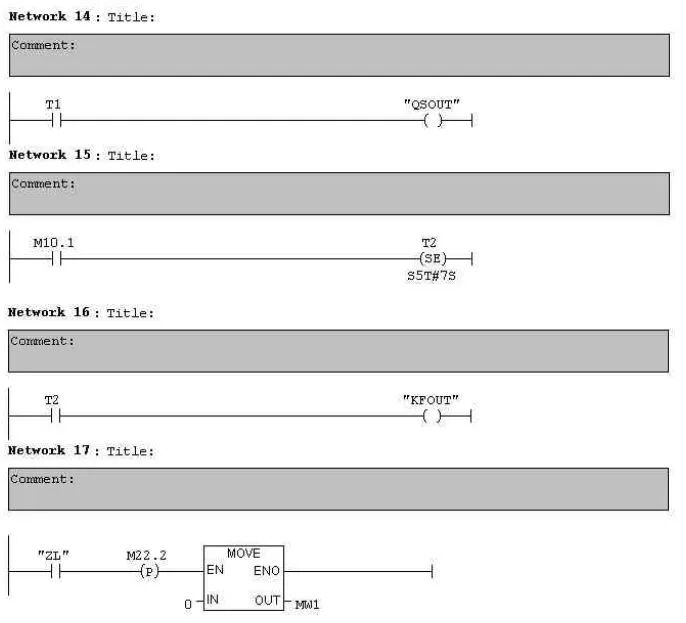

幣總值超過 15 元時，汽水及咖啡按鈕指示燈都亮。3.當汽水按鈕燈亮?xí)r，按汽水按鈕，則汽水排出 7s 后自動停止，這段時間內，汽水指示燈閃動。4.當咖啡按鈕燈亮?xí)r，按咖啡按鈕，則咖啡排出 7s 后自動停止，這段時間內，咖啡指示燈閃動。5.若投入硬 幣總值超過按鈕所需的錢數(汽水 12 元，咖啡 15 元)時,找錢指示燈亮,表示找錢動作,并退出多余的錢。
（來源：網絡，版權歸原作者，侵刪）
