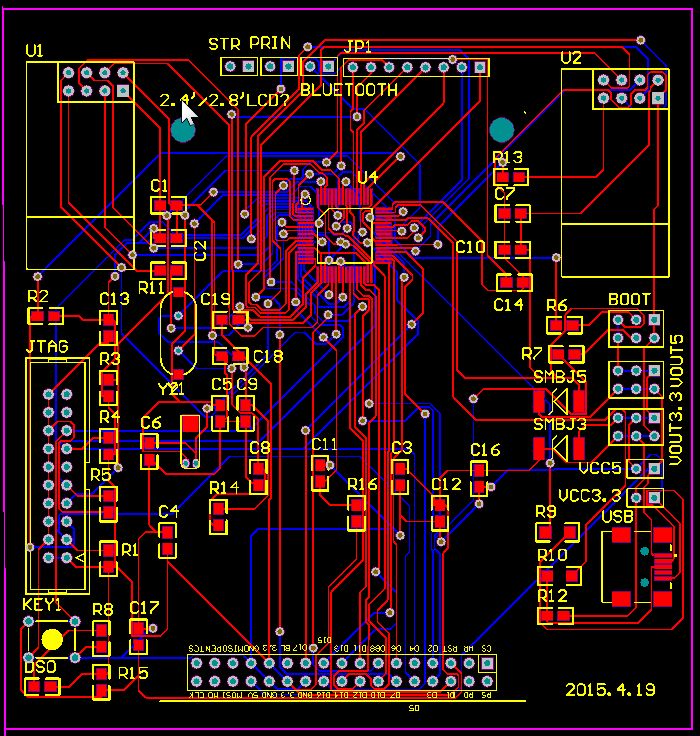

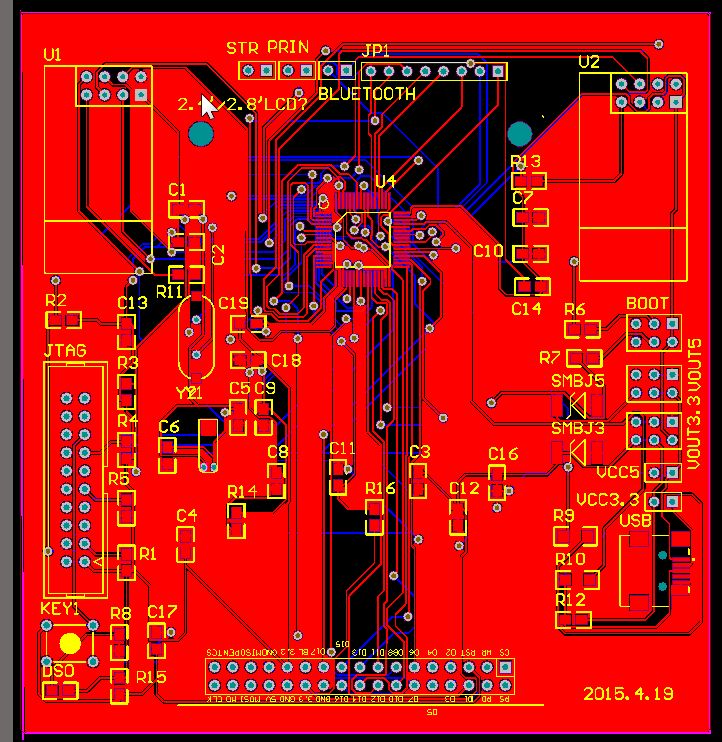

某新手在論壇上發了一篇帖子，把自己的處女PCB布線圖貼出來。

另外還提出了自己的小見解：?jiǎn)栆幌拢矣X(jué)得自動布線挺好用的啊，只要布局好了，規則設置好了，很快就能生成圖。為什么都說自動布線不好。

猜測可能是還想求贊，結果被批得慘不忍睹

網友A：
給你的建議：
1.MCU的去耦電容必須放在芯片引腳附近，放遠就沒用了，不如不加。
2.雖然是2層板子，但是也養成好習慣把，打孔扇出在先，布線在后，不要布的走不了，在打孔，孔都是歪歪扭扭的躲線，=你畫8層的時候就會受益了。
3.晶振盡量靠近CPU引腳，且下面不要有走線，晶振引線包地。還有在晶振回路上盡量讓一讓?zhuān)灰屗碾娏骰芈范囵?。?duì)了，你還打過孔在晶振這...
4.千萬不要自動布線，慘不忍睹

網友B:
那usb反了吧

網友C：
關鍵是規則,你能給出個規則讓我們大家看看嗎

網友D：
從來沒用過自動布線....

網友E：
花50打個板子出來就知道你應該什么改進了

網友F：
布局有待改進，元器件可以擺放整齊，板子還可以壓縮空間，晶振應該靠近MCU，另外電源線的處理，不要用自動布線，

網友G：
同樓上說的，晶振放那么遠干嘛？如果是低頻的還可以，高頻就肯定出問題了，而且這布局很不緊湊，中間的過孔多的嚇人。

網友H：
你這個板子完全可以縮小一半吧

網友I：
感覺還是可以縮小~布局在簡潔點，慎用自動布線

網友j：
對于用這款軟件沒幾年經驗的，看到自動布線的，，直接PASS，，不管布的多好，，，都是losser

網友K：
樓主， USB明顯反了，你這樣沒辦法插線滴。表示我一直手動布線，那線布出來叫整齊漂亮

樓主被眾多工程師吐槽得體無完膚，不過樓主的板子實在槽點很多。

但話又說回來，哪個工程師都是從新手過來的，被批很正常，建議虛心接受，不經歷風雨怎能堅彩虹啊。
