“  在過去的幾年里，汽車產業一直蓬勃發展，并在許多方面經歷著本質的、革命性的變化。提高電池續航能力、減少環境污染是政府、行業市場和消費者共同的要求。然而，隨著電動汽車的類型，款式和技術的演變，消費者的需求也在不斷的變化，對汽車在電耗、安全性、舒適性、經濟性、方面的要求也在不斷提高。熱管理性能以及NVH常用來評價新能源汽車舒適性、安全性的指標，并且受到越來越多消費者的重視。”

01

熱管理性能與NVH

新能源汽車熱管理系統設計的優劣直接關系整車可靠性、安全性、舒適性與能耗水平。

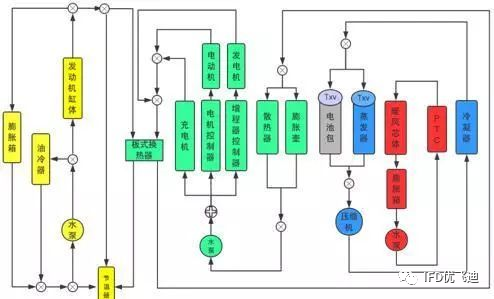

新能源汽車熱管理系統通常包括發動機冷卻系統，電機、電機控制器等功率器件冷卻系統，電池包冷卻/加熱系統，乘員艙降溫與采暖系統。熱管理物理架構解析從介質流、能量流、信號流三個方面展開。其中，介質流解析包括空氣流動路徑分析、冷卻水流動路徑分析、制冷介質流動路徑分析及油類冷卻介質路徑分析；能量流解析主要包括動力系統高溫?zé)嵩串a(chǎn)熱與熱量傳遞路徑分析、熱管理系統耗功元件能量轉換方式與傳遞路徑分析；信號流解析按照傳感器—控制器—執行器信號傳遞路徑進行分析，分析內容主要包括傳感器信號類型、信號傳輸與交互方式。

NVH是Noise（噪聲）、Vibration（振動）和Harshness（聲振粗糙度，也可通俗的理解為不平順性）的總稱。NVH中的N，及噪音（Noise），是很多消費者關注的指標，甚至可能成為購車選擇中的決定性因素。通常來說，不同的消費群體對于噪聲的要求也是不同的。家用車消費者往往更傾向于一個寧?kù)o舒適的車內空間。當前家用車氣動噪聲問題已日趨普遍和突出。

02

技術挑戰

難點1：電池的熱管理

續航里程和電池成本問題，仍然制約新能源汽車的發展，汽車熱管理有利于提升電動車?yán)m(xù)航里程。在續航方面，高速行駛時的續航、高溫開空調時的續航和低溫開空調時的續航三項指標表現較差，其中表現最差的是低溫開空調時的續航里程。從純電動車型的實際續航表現上看，常溫不開空調時的平均實際續航里程為 290 公里，而開啟空調后，無論是冷風還是暖風，續航里程均會受此影響出現下降的情況，其中冬天開啟暖風對續航的影響尤為明顯，平均實際續航僅為 233 公里，下降了 20%。北方用戶受此影響很大，從滿意度得分上來看，北方用戶對低溫時續航的滿意度（60.6）顯著低于南方用戶（65.3）。

新能源汽車以純電動為例，環境溫度影響嚴重影響電池的性能，一般而言，三元鋰電池的最適宜使用溫度在15℃-35℃區間。在此區間，電池的性能最好。低溫下使用鋰離子電池易造成不可逆的損傷和潛在危險，高溫會對材料的穩定性產生負面的影響，從而導致材料循環性能下降，嚴重情況下會導致電池過熱從而產生嚴重危害。

難點2：乘員艙的熱管理

受限于電池的使用環境要求，也導致乘員艙的冷熱管理成為了耗電的大戶，對此也對乘員艙的熱管理提出了更高的要求。傳統的燃油車不缺熱源，發動機的余熱足夠乘員艙的加熱，相對而言對油耗的折損并不明顯，然而對電動車而言，這就成為了一個巨大的挑戰。

舉例來說，整車每百公里耗電約為16KWH左右，也就是說整車驅動以及輔件所需要的能量每百公里20度電，但是一旦開啟了乘員艙加熱，一般PTC所需功耗在5KW甚至更大也就意味著加熱占了25%多的電能，這部分占能相對來說是巨大的。

難點3：電機電控的綜合管理

目前純電動新能源汽車的電機電控?zé)峁芾硇枨笫巧岬男枨螅瑥娜纸嵌葋?lái)考慮的話電機所需要耗散的這部分熱量能否應用于乘員艙及電池的熱管理是一個行業研究的熱點。此外基于電機電控的工作工況得到熱損耗最終實現最佳散熱性能和最小泵功消耗的最優匹配，也是工程上需要解決的難點之一。

難點4：NVH

汽車行駛速度不斷提高，但由于氣動噪聲的數值與車速的六次方成正比，以及速度每增加一倍，氣動噪聲將增加18dB左右，因此，汽車產生的氣動噪聲顯得十分突出，這是由于汽車外形存在大的拐角、截面變化和各種突出物，氣流容易發生分離，形成復雜的非定常流，引發汽車表面空氣層極大的壓力脈動，從而產生氣動噪聲。該噪聲成為影響車內乘坐舒適性和的重要因素。汽車外形的復雜性以及氣動噪聲的產生和傳播的復雜性，導致對氣動噪聲產生的機理認識和控制還有一定的難度。

03

解決方案

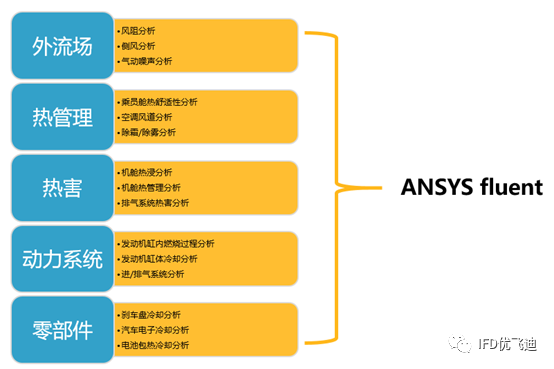

隨著計算流體力學和聲學計算方法的成熟，數值計算正在成為解決熱管理以及氣動噪聲問題的主要工具。ANSYSFluent幫助汽車制造商在產品設計時加入熱管理和外氣動仿真，提高新能源汽車制造中的競爭優勢，開發不同的產品以滿足不同的客戶需求。

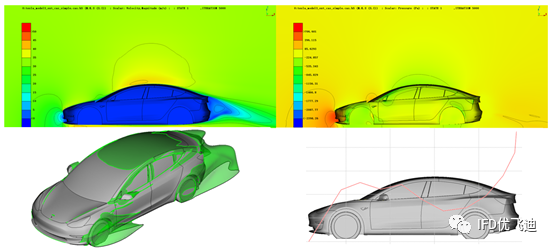

1、外流場風阻分析

1.1 造型風阻分析

設計階段整車外造型風阻分析，針對車輛設計外觀造型進行優化，采用造型硬質模型進行風洞驗證。

1.2 整車風阻分析

開發階段整車風阻分析，針對整車空氣動力學套件（氣壩、氣簾、擾流板、格柵等）進行優化，采用試制樣車進行風洞驗證（一般會做一到兩輪風洞試驗）。

1.3 典型工況

車速：120km/h

地面線：半載

壁面狀態：無滑移（車輛）/滑移（風洞壁面）

輪胎旋轉：無（造型分析）/有（整車分析）

機艙/底盤零部件：無（造型分析）/有（整車分析）

散熱器/冷凝器多孔參數：無（造型分析）/有（整車分析）

2、熱管理分析

2.1 空調風道分析

設計階段整車內造型及空調風道風阻分析，涉及空調風管布置、風道出口指向性，通常考慮前后吹面及吹腳工況，帶假人分析。

2.2 熱舒適性分析

同樣在設計階段，考慮空調出風溫度、艙外輻射及對流換熱、人體代謝產熱及呼吸排汗對舒適性的影響，參考PMV/PPD指標進行評價（通常和TAITherm或Theseus-FE進行聯合仿真以模擬人體代謝產熱）。

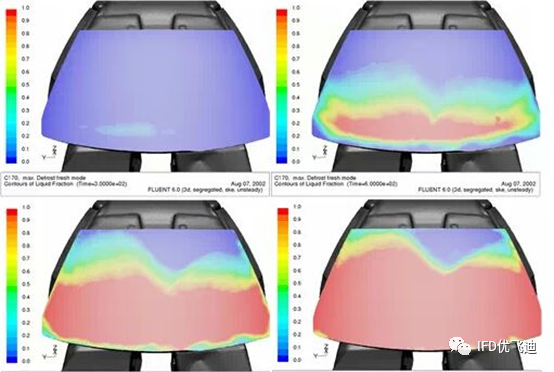

2.3 除霜/除霧分析

參考ISO3468、ISO3470及GB11555、GB11556進行除霜、除霧分析，考察前擋風玻璃在規定時間內的除霜、除霧能力。

3、熱害分析

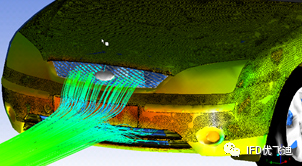

3.1 機艙熱管理分析

開發階段，考慮格柵及前端模塊（散熱器、冷凝器等）進氣對發動機、電動機及動力電池單元冷卻的能力，考慮進風量對前段模塊換熱量的影響。

3.2 排氣系統熱害分析

開發階段，考慮整車發動機排氣對機艙及底盤零部件輻射及對流換熱的影響，考察機艙及底盤重要零部件許用溫度限值，針對發動機及排氣系統熱輻射表面增加隔熱措施。

3.3 機艙熱浸分析

開發階段，考慮停車瞬間、發動機及艙內冷卻系統停止運行，機艙內部積聚熱量的散熱情況，考察機艙內部重要零部件的溫度變化情況。

4、NVH

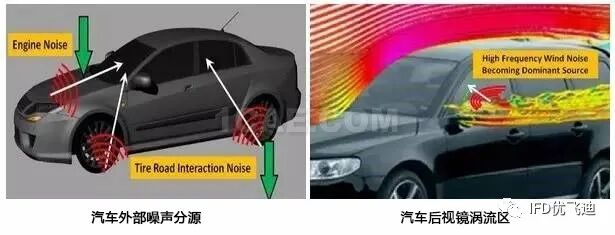

根據噪聲源的發生機理，汽車噪聲主要有兩類：機械噪聲和空氣動力學噪聲。而汽車在高速行駛時，空氣動力學噪聲變現的尤為明顯。空氣動力噪聲是由于氣體流動中的相互作用或與固體間的作用而產生的，包括空氣通過車聲縫隙或孔道進入車內而產生的沖擊噪聲、空氣流過車身外突出物而產生的渦流噪聲。空氣與車聲的摩擦聲三個方面。其中后視鏡引起的噪聲是汽車空氣動力學噪聲的重要組成部分。

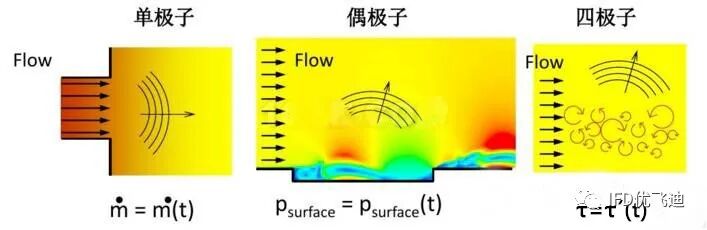

4.1 氣動噪聲源種類

單極子噪聲源：可看作振動質量的點源,其聲功率與流場平均流速的四次方成正比。

偶極子噪聲源：由壓力脈動引起的聲源,其聲功率與流場平均流速的四次方成正比。

四極子噪聲源：來源于湍流的剪切應力,其聲功率與流場平均流速的八次方成正比。

由于氣動噪聲中的四極子聲源與偶極子源噪聲強度之比正比于馬赫數的平方，而地面運載工具（比如汽車在較高速度180KM/h時，其馬赫數也僅僅0.147），因此，四極子噪聲強度遠小于偶極子源噪聲強度，可忽略不計。單極子噪聲為車輛體積位移引起空氣體積脈動產生的，其輻射特性等同于點聲源。汽車表面在氣動噪聲分析中可看作剛性，所以單極子源噪聲可近似為零。因此，汽車的氣動噪聲源主要為偶極子源。

4.2 風噪聲改善方法

4.2.1 車身氣動性能優化

• 后視鏡

• 隱藏式雨刮

• 隱藏式天線

• 流線型車聲外形

• 車頂安裝渦流發生器

4.2.2 車聲隔聲性能優化

• 車門、車窗密封系統

• 風擋、側窗玻璃增厚

• 車身密封

• 汽車空調系統降噪

4.3 風噪聲改善方法

• 低成本，速度快；風洞實驗速度慢且成本高

• 更好的流場可視性，更好地設計決策

• 權衡冷卻氣流和氣動阻力

• 參數化研究

• 可優化的伴隨求解器（Fluent專用工具，它擴展了傳統流體求解器的分析范疇，能夠提供一個流體系統性能敏感性數據）

4.4 常見聲學建模問題

• 頻域范圍（20Hz~20,000Hz）非常廣：對于聲學，時間分辨率通常比流體解的分辨率大好幾個級別

• 聲壓大小：聲壓比靜水壓力小好幾個級別，比如聲壓級=80dB，聲壓=0.2Pa，背景壓力=101325Pa，需要非常細密的網格

• 輻射至遠場：將聲壓輻射至遠場必須使得流體域邊界外也劃分網格

04

案例分享

乘員艙除霜分析

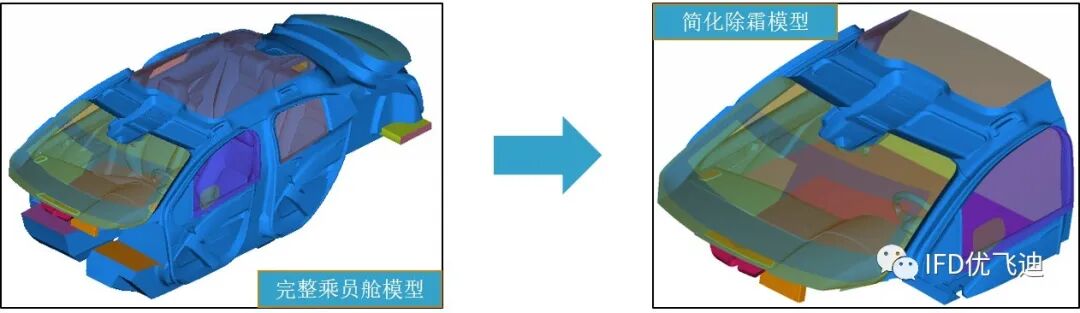

1.1 乘員艙模型

穩態分析：考察前擋風及側窗視野區表面速度分布情況。

	穩態分析性能指標
視野區	表面風速≥2m/s 面積占比	表面風速≥1.5m/s 面積占比
A區	≥80%	≥90%
A’區	≥80%	≥90%
B區	≥60%	≥80%

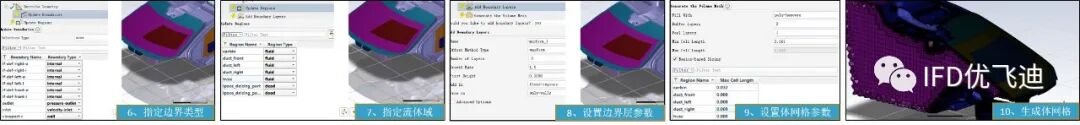

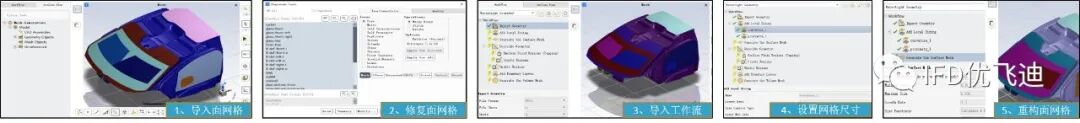

 1.2 前處理

• 面網格處理

• 導入工作流

• 重構面網格

• 指定流體域

• 生成體網格

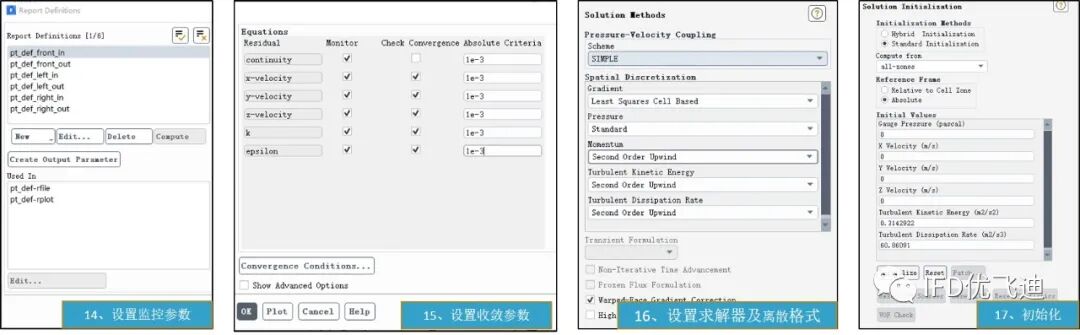

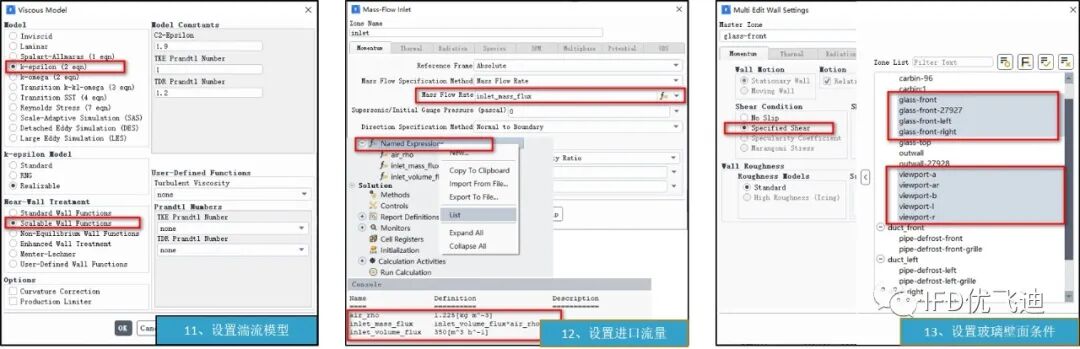

1.3 求解器設置

• 設置湍流模型和邊界條件

• 設置監控參數及初始化

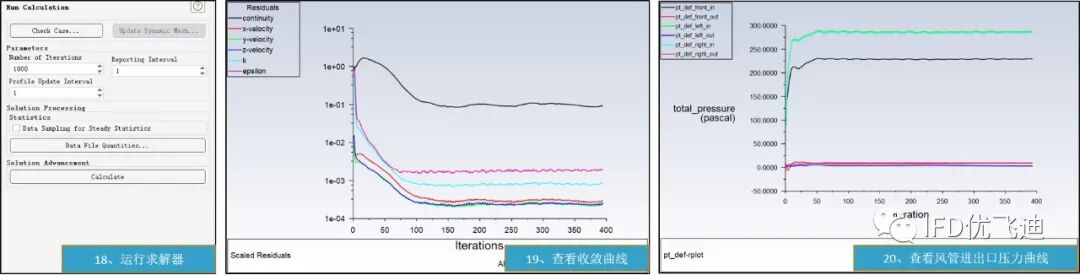

1.4 運行求解器

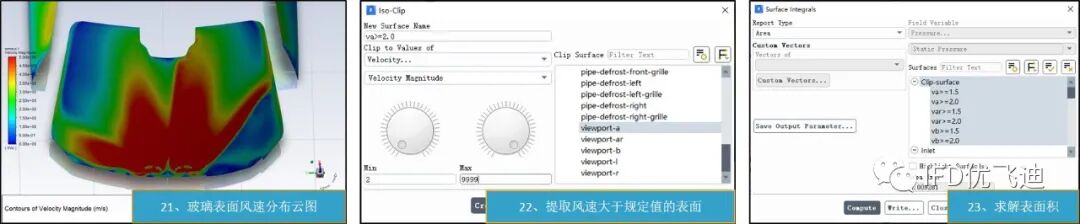

1.5 后處理

查看玻璃及視野區表面風速，計算風速指標。

視野區	表面積(m2)	表面風速≥2m/s區域			表面風速≥1.5m/s區域
		表面積(m2)	面積占比	指標	表面積(m2)	面積占比	指標
A區	0.190835	0.173568	90.95%	≥80%	0.176896	92.70%	≥90%
A’區	0.185131	0.124637	67.32%	≥80%	0.146140	78.94%	≥90%
B區	0.412759	0.285399	69.14%	≥60%	0.313916	76.05%	≥80%

---
