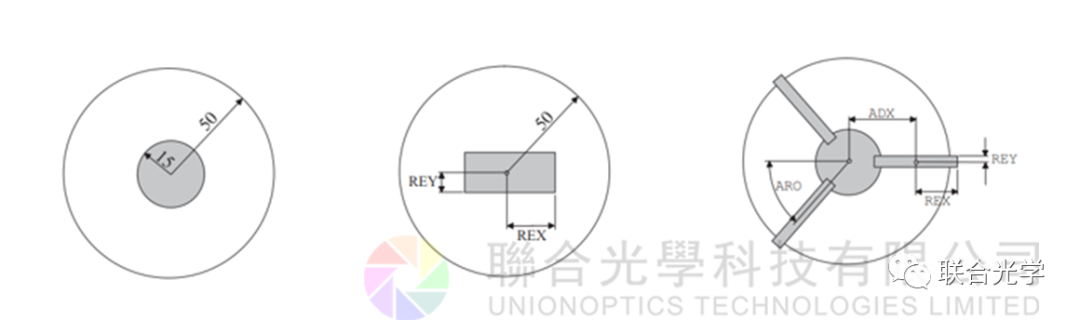

復雜的孔徑可以由簡單的孔徑結合而成（圓，矩形，橢圓）。每個簡單的孔徑都可以實現透光或擋光。

每個孔徑都由邏輯組合、邏輯生成并分配給任意的表面。所有的孔徑都可以偏心和旋轉。

四個遮光孔徑的元件被用于模擬兩個反射鏡和支架，組成卡塞格林望遠鏡。

三個橢圓透光孔徑元件組合在一起模擬多孔徑系統。

由基本孔徑組成了不常見的孔徑形狀（偏心的F字母形狀的孔徑）。

多邊形孔徑：

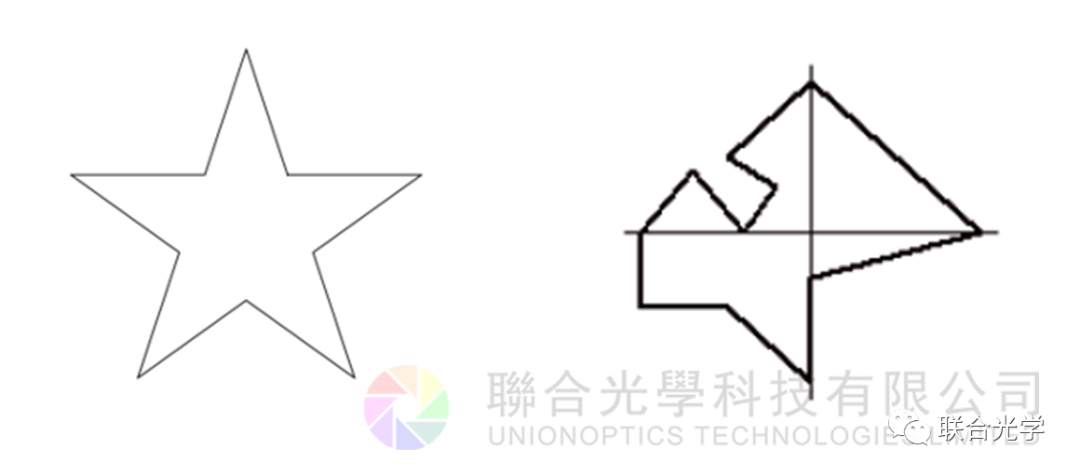

多邊形孔徑允許定義復雜和不常見的孔徑。多邊形不限定，如下圖所示，多邊形可以實現任意形狀的孔徑。唯一限定條件是它們必須是閉合的，即最后一個頂點和第一個頂點必須是同一個頂點。下圖所展示的是一個五角星，在五角星區域內光線是可以穿過的。

具有許多頂點的多邊形（50個以上）可以直接從文件中讀取，且直接應用于表面。
