又一批汽車OBC采用碳化硅；國產裝車量30萬只/月？

第三代半導體風向

2022年2月24日 13:55

去年，國產碳化硅獲得數千萬汽車OBC訂單，引起了業界高度關注。據“三代半風向”走訪了解，國內某企業的出貨量更為驚人—— 碳化硅器件 月裝車量將達到 30萬只 。

除了國內OBC采用碳化硅外，最近國外一大批 OBC企業 都在發布基于碳化硅的產品，碳化硅“上車”勢頭正在全球蔓延。究竟碳化硅能夠?yàn)镺BC帶來哪些益處？今天，我們就跟大家聊聊。

OBC企業積極導入碳化硅

單一企業月裝車30萬只

SiC MOSFET在 車載充電器 （OBC）上越來越受歡迎，以CES 2022展會為例，最近又有一批外資企業推出了相關產品。

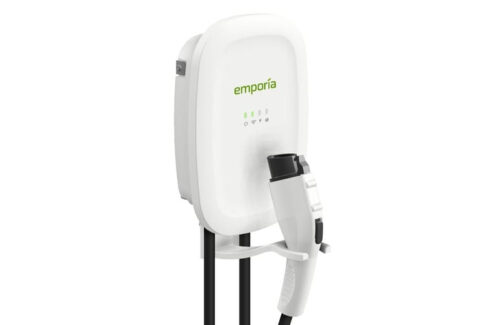

2月2日，Emporia Energy宣布與電力電子公司BREK Electronics合作，為北美市場開發 雙向電動汽車充電器 ，預計這款充電器將于 2023年 以低于1500美元（約9500元人民幣）的價格上市。

據介紹，BREK以其 碳化硅太陽能逆變器平臺 而聞名，據說其功率密度比競爭對手高出 200% 。而這次合作，BREK負責開發碳化硅功率器件，并與Emporia將這種硬件專門用于 雙向EV充電 。

在OBC領域，中國的出貨量全球領先。以得潤為例，2020年他們的OBC在歐洲市場出貨約20萬套，市占率 近15% ，他們未來的目標是拿下全球近20%的市場份額。

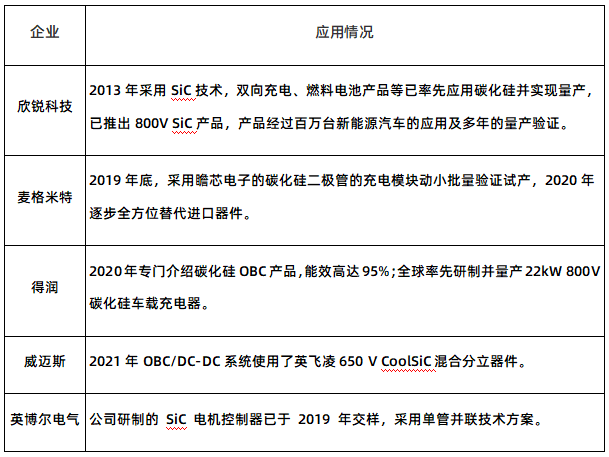

國產OBC企業也早已通過SiC技術提升產品競爭力。

事實上，OBC企業越來越熱衷采用國產SiC器件，甚至國產SiC MOSFET也開始“上車”。

最近， 行家說《2022 碳化硅（SiC）產業調研白皮書》 啟動調研，據國內一家碳化硅企業介紹，他們現在僅為一家車企供應的碳化硅器件就高達30-40萬只/月，“預計2022年市場需求量會更多。”

其他碳化硅企業在OBC領域有哪些進展？碳化硅為何能讓OBC受益？

愛仕特：

幫OBC降低20%成本

碳化硅MOS被多家車企采用

據 深圳愛仕特科技 車用應用系統開發專家李潤華介紹，目前碳化硅MOS已經在3.3KW、6.6KW、11KW、22KW等規格的OBC的PFC和LLC大批量使用。

李潤華告訴“三代半風向”，這是因?yàn)樘蓟柘到y(tǒng)能為OBC帶來眾多好處：

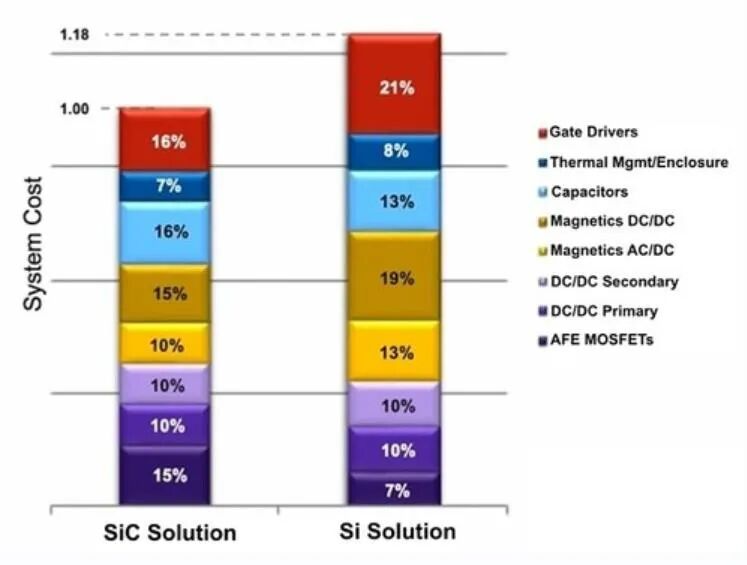

首先是成本。由于能夠DC/DC模塊可以省去大量的柵極驅動和磁性元件，相比硅系統，通常碳化硅能夠?qū)BC系統成本 降低20%左右 。其中，采用SiC技術后，雙向OBC的散熱成本可降低三分之一。

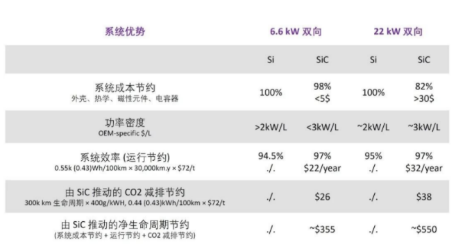

對于雙向OBC來說，功率越高，碳化硅所帶來的節約也就越多。以 22 kW 雙向 SiC基OBC 為例，系統成本可以節省超過30美元（約190元人民幣），整個生命周期可節省 近3500元人民幣 。

其次是 體積和效率 。

據李潤華介紹，采用SiC技術，車載雙向OBC體積可 減小20%以上 ，節省了電動汽車空間\重量，除了能夠降低系統成本，整車系統也更容易實現 多合一小型集成化 。同時，碳化硅方案比普通雙向OBC效率 高2%-3% 。

談及碳化硅器件的應用情況時，李潤華透露，“我司的碳化硅MOS已被國內多家車企客戶大批量應用。”

車載充電機一般為兩級電路，前級為圖騰柱無橋PFC（Power Factor Correction）級，后級為DC/DC級。愛仕特產品組合已可完全支持雙向OBC，以及單個PFC 和 DC/DC級。

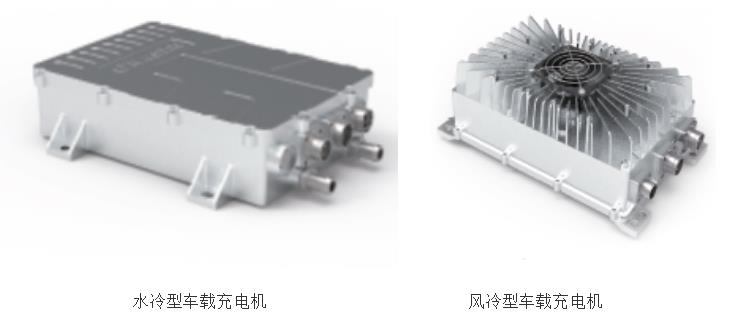

愛仕特SiC MOSFET的OBC產品應用案例

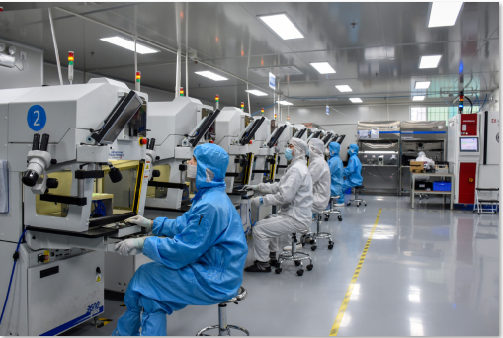

國產碳化硅上車首先是技術過硬，目前，多家國產企業的SiC MOSFET技術實力已經是實現領先。以愛仕特為例，據李潤華介紹，愛仕特自主設計的 第三代6英寸SiC MOSFET平面結構芯片 的導通電阻最低可到 12毫歐 ，單芯片最大電流可達120A。

據了解， 愛仕特 擁有 10多年 的 SiC 器件與系統的設計和開發經驗，可幫助客戶降低技術門檻，助力設計人員在其新一代OBC 中采用出色的 SiC 器件。而且愛仕特提供 SiC 功率器件、SiC 系統和技術專長的豐富選擇并形成 組合拳 ，可快速開發出能在現場可靠運行的穩固耐用的設計拓?fù)洹?/span>

另外， 愛仕特的SiC MOSFET優勢 包括：耐壓全、耐壓從 650V-3300V 全部批量出貨、雪崩能量高、可靠性好；其產品通過了 車規級AEC-Q101標準 1200H可靠性測試和公司通過了IATF16949質量體系。

OBC面臨多重挑戰

碳化硅應如何選擇？

前幾年，車企有取消OBC的傾向，但是雙向充電需求“拯救”了OBC，目前它幾乎成為了 新能源汽車 的標配，增長速度也越來越快。

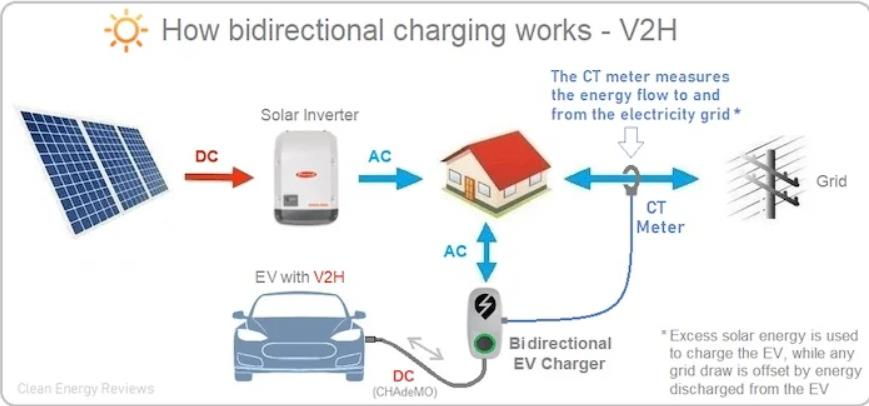

又一批汽車OBC采用碳化硅；國產裝車量30萬只/月？的圖7

加入碳化硅大佬群，請加VX：hangjiashuo666

美國Credence Research預測，2020 年全球OBC的市場規模約為177億人民幣，預計2027年將達到約821億人民幣，2021-2027年的復合年增長率將 超過24.3% 。

今年OBC企業的增速明顯，以鐵城信息為例，2020年全年的 OBC裝機量 為14.6404萬套，但2021年僅1-6月就達到21萬臺，7-10月又增加了10萬余套。

與此同時，低成本、小體積、多合一等需求已經成為了OBC的主要發展趨勢，企業亟需借助碳化硅技術應對挑戰。

那么，OBC企業要如何采用碳化硅器件？對此，李潤華建議：

● 單相一般采用 BOOST結構 ，建議使用愛仕特650V 、1200V 30A、60A等規格， TO247封裝；

● 三相一般采用 VIENNA結構 ，建議使用愛仕特1200V 30A、60A、100A等規格， TO247封裝；

● LLC中，如果OBC最高輸出電壓 <550V ，建議使用愛仕特650V 30A、60A等規格， TO247封裝；如果最高輸出電壓 >550V ，建議使用愛仕特1200V 30A、60A等規格，TO247封裝。
