PLC是采用"順序掃描，不斷循環"的方式進行工作的。即在PLC運行時，CPU根據用戶按控制要求編制好并存于用戶存儲器中的程序，按指令步序號(或地址號)作周期性循環掃描，如無跳轉指令，則從第一條指令開始逐條順序執行用戶程序，直至程序結束，然后重新返回第一條指令，開始下一輪新的掃描，在每次掃描過程中，還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。

PLC的一個掃描周期必經輸入采樣、程序執行和輸出刷新三個階段。

PLC在輸入采樣階段:首先以掃描方式按順序?qū)⑺袝捍嬖谳斎腈i存器中的輸入端子的通斷狀態或輸入數據讀入，并將其寫入各對應的輸入狀態寄存器中，即刷新輸入，隨即關閉輸入端口，進入程序執行階段。

PLC在程序執行階段:按用戶程序指令存放的先后順序掃描執行每條指令，經相應的運算和處理后，其結果再寫入輸出狀態寄存器中，輸出狀態寄存器中所有的內容隨著程序的執行而改變。

輸出刷新階段:當所有指令執行完畢，輸出狀態寄存器的通斷狀態在輸出刷新階段送至輸出鎖存器中，并通過一定的方式(繼電器、晶體管或晶間管)輸出，驅動相應輸出設備工作。

一，PLC工作電源的接入：PLC上有電源標識，按要求接入電源即可。

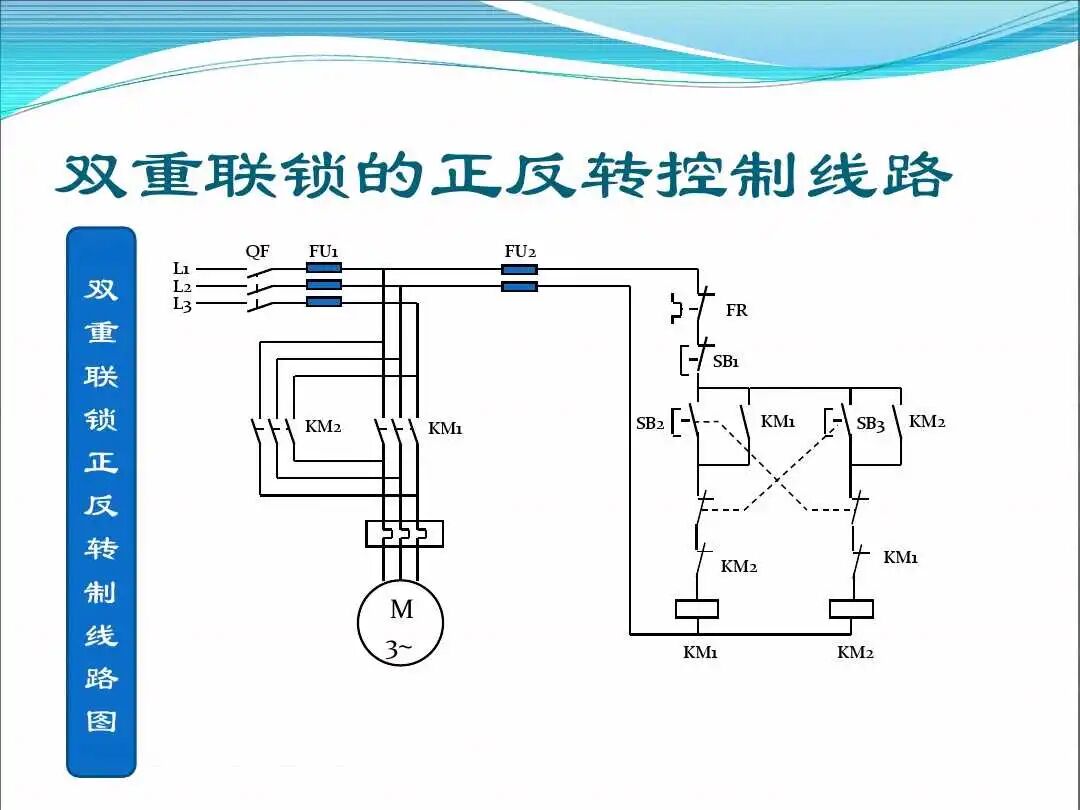

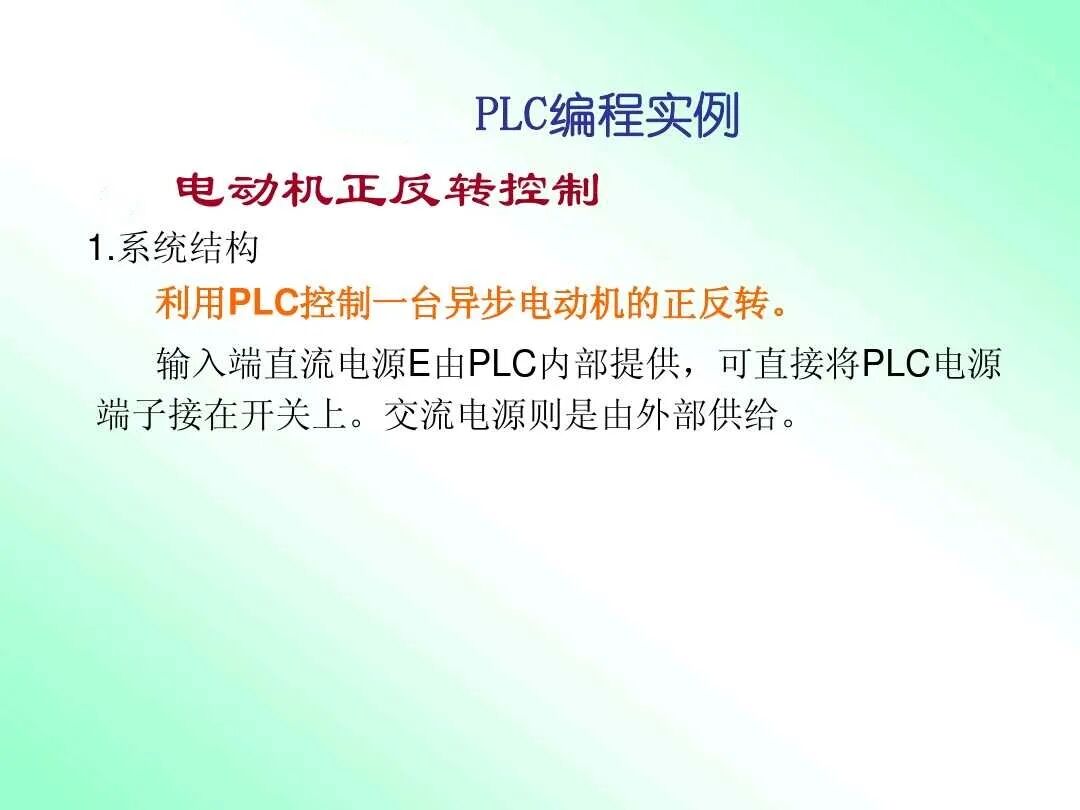

二，電動機雙重連鎖正反轉PLC編程說明：

電路圖中：SB1—停止按鈕—X0—紅按鈕。

電路圖中：SB2—正轉按鈕—X1—黃按鈕。

電路圖中：SB3—反轉按鈕—X2—藍按鈕。

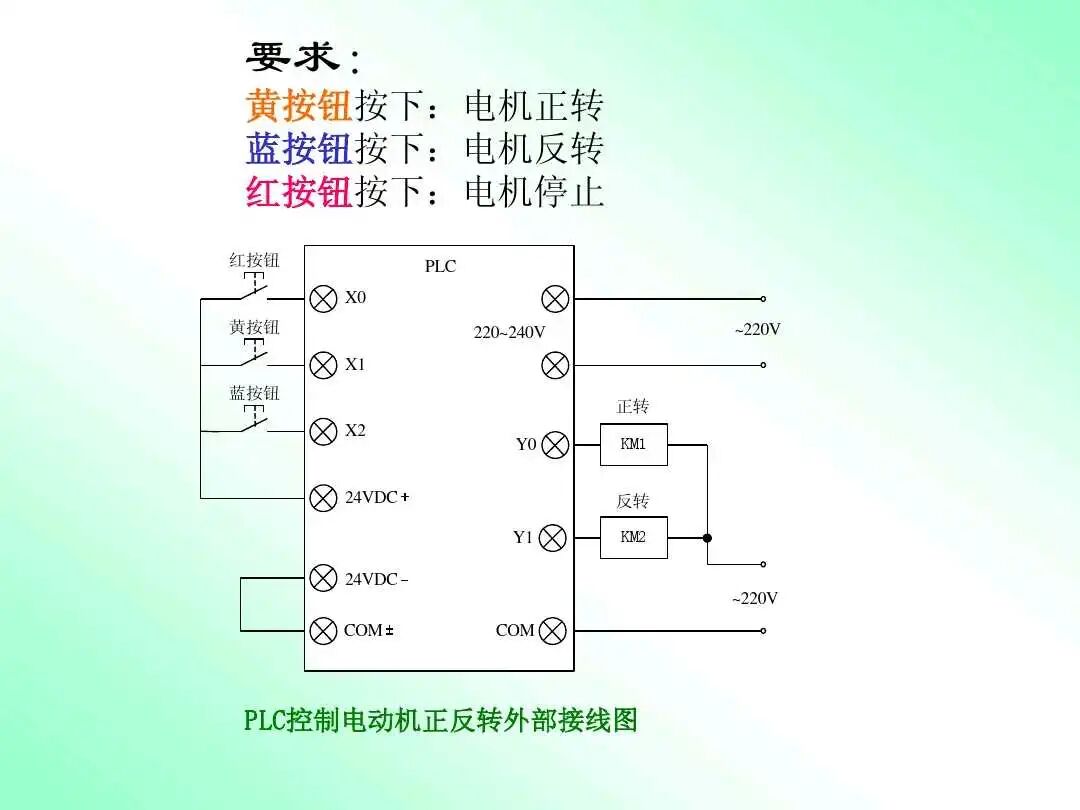

PLC外部接線圖如下圖所示：

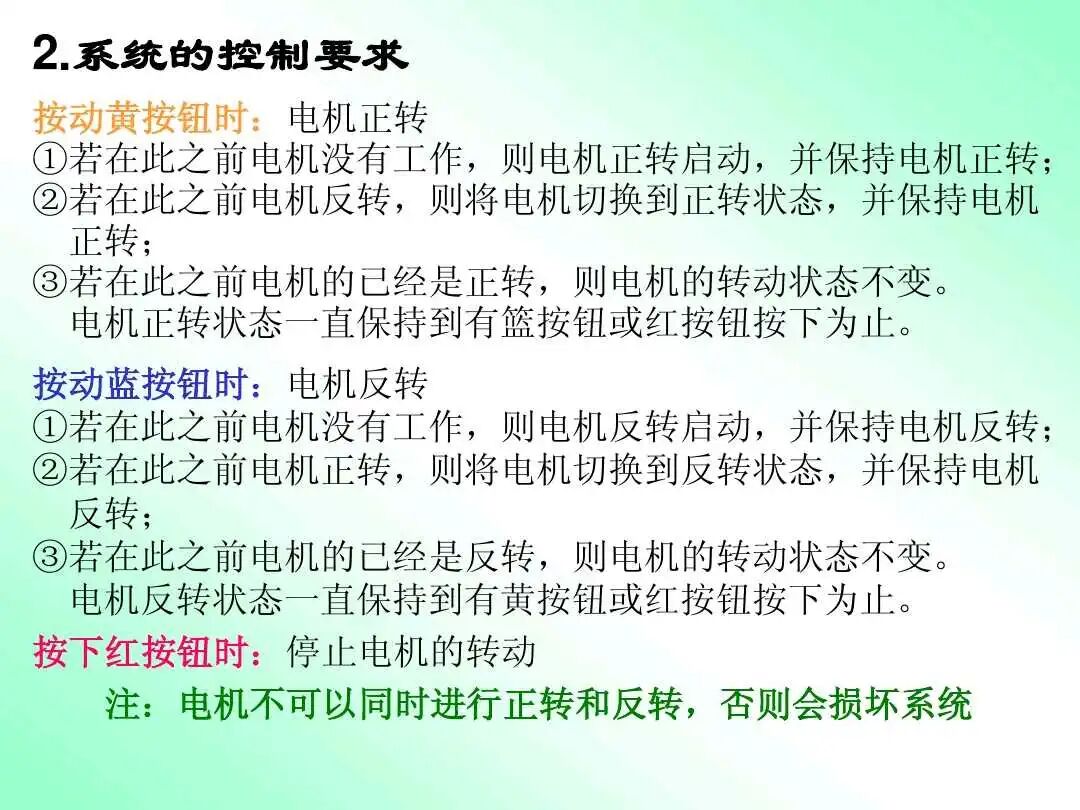

三，PLC編程的工作邏輯（和電路圖邏輯一樣）。

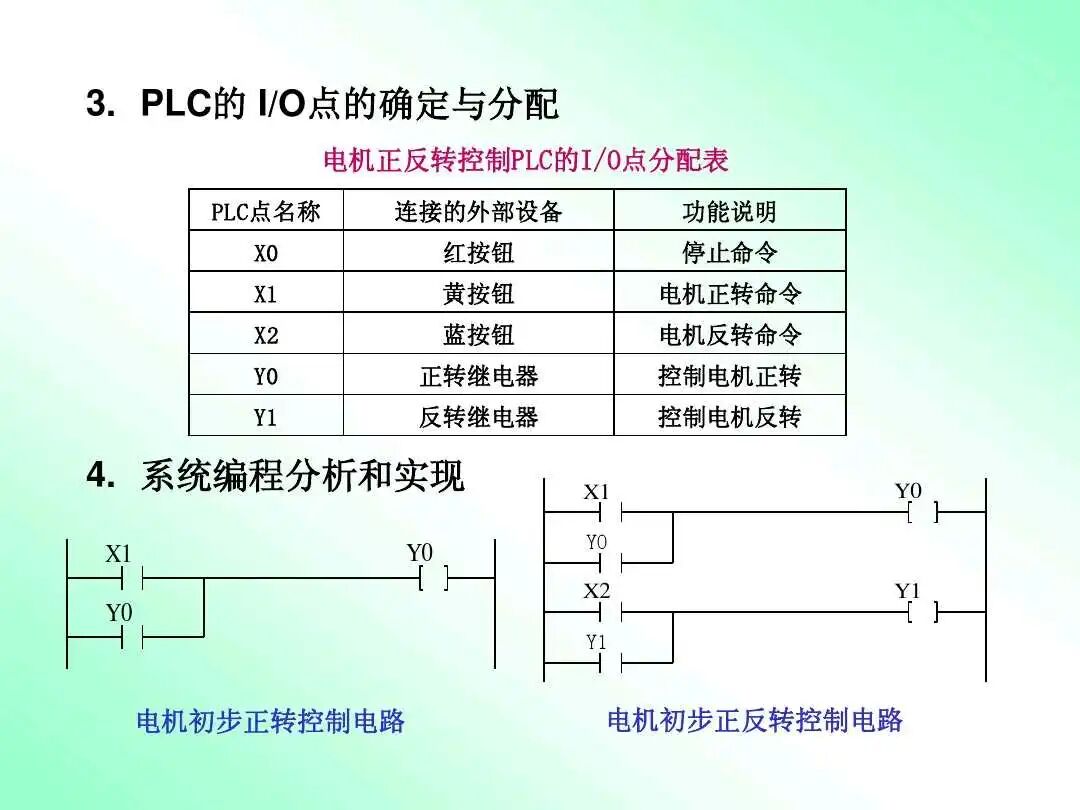

四，PLC的I／O點分配表及系統編程功能的逐步實現（熟練后可以直接寫出來編程語言，不用一步步畫和寫）。

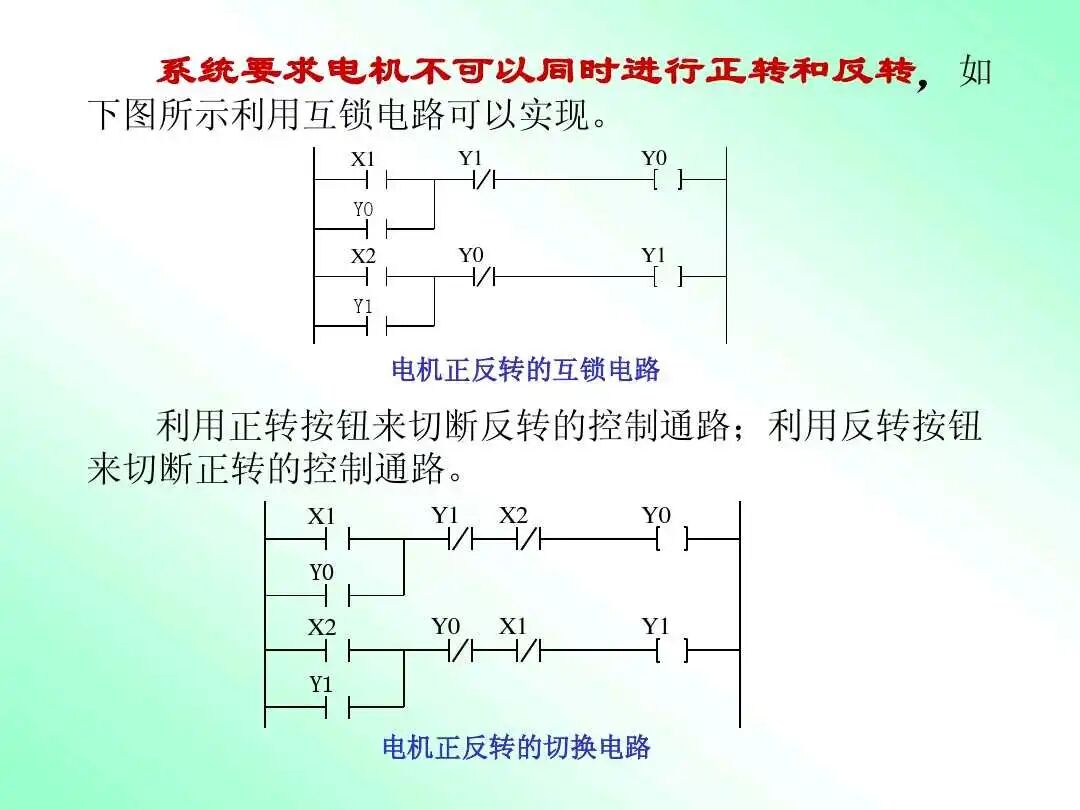

五，PLC編程的逐步實現。

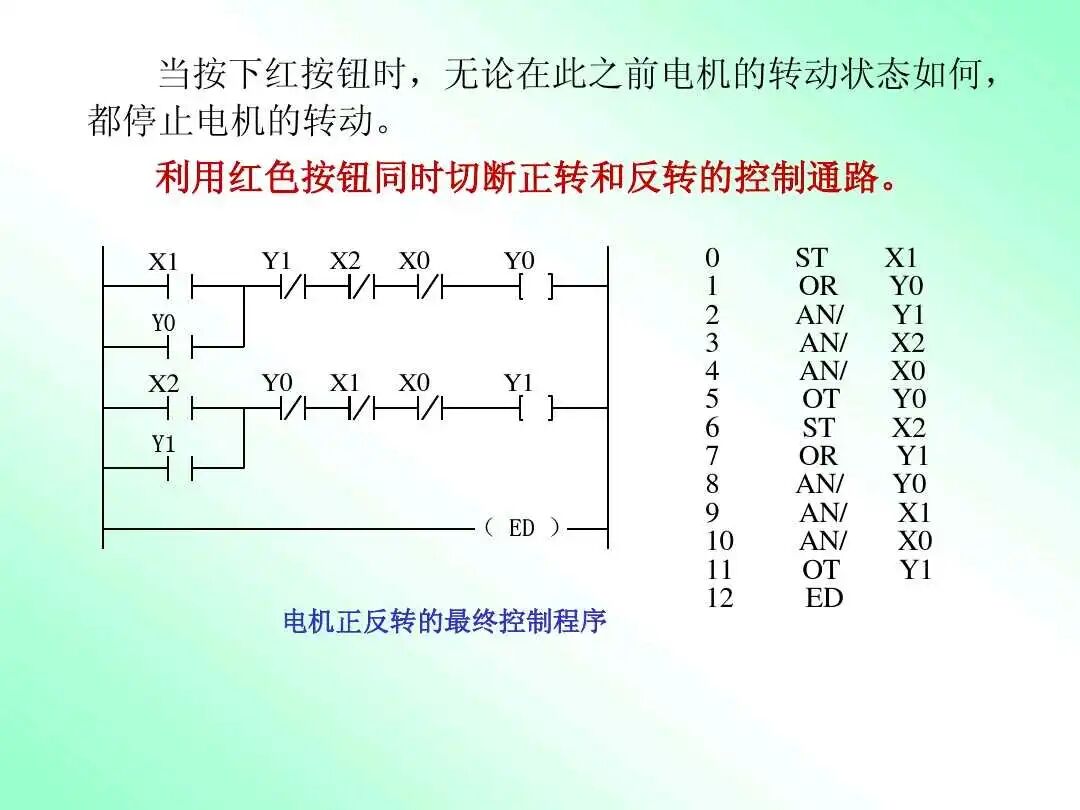

六，最終PLC雙重聯鎖正反轉控制程序完成，輸入PLC程序運行即可。

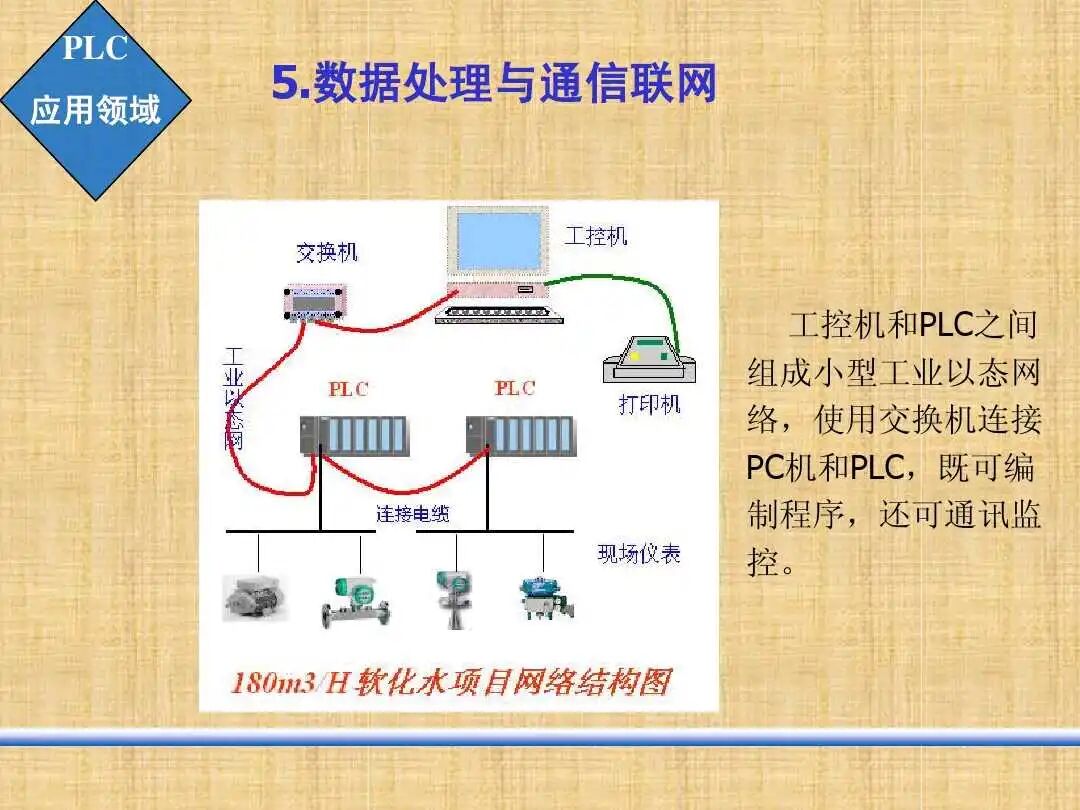

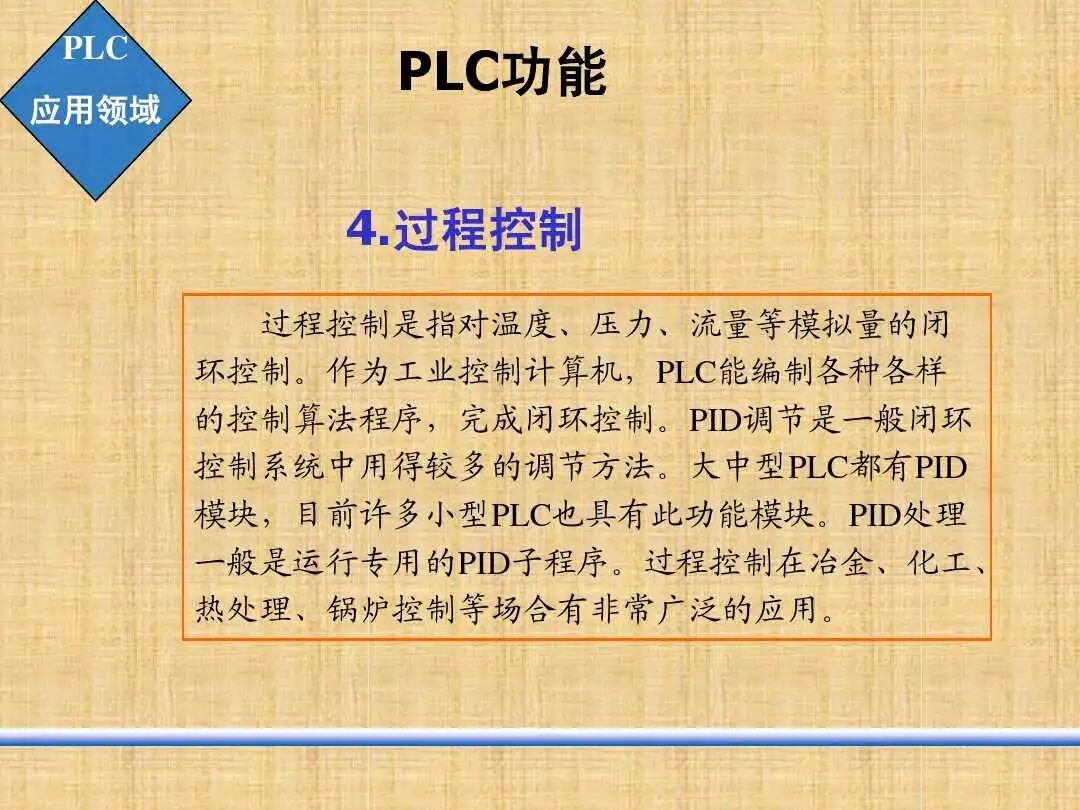

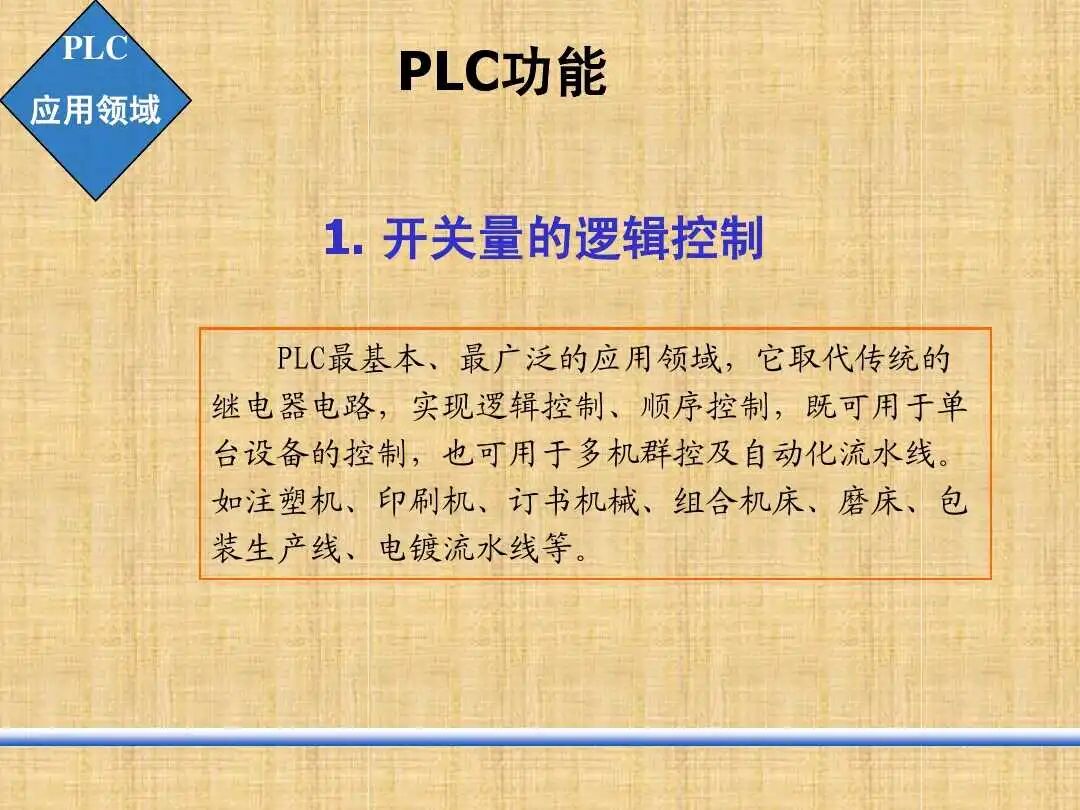

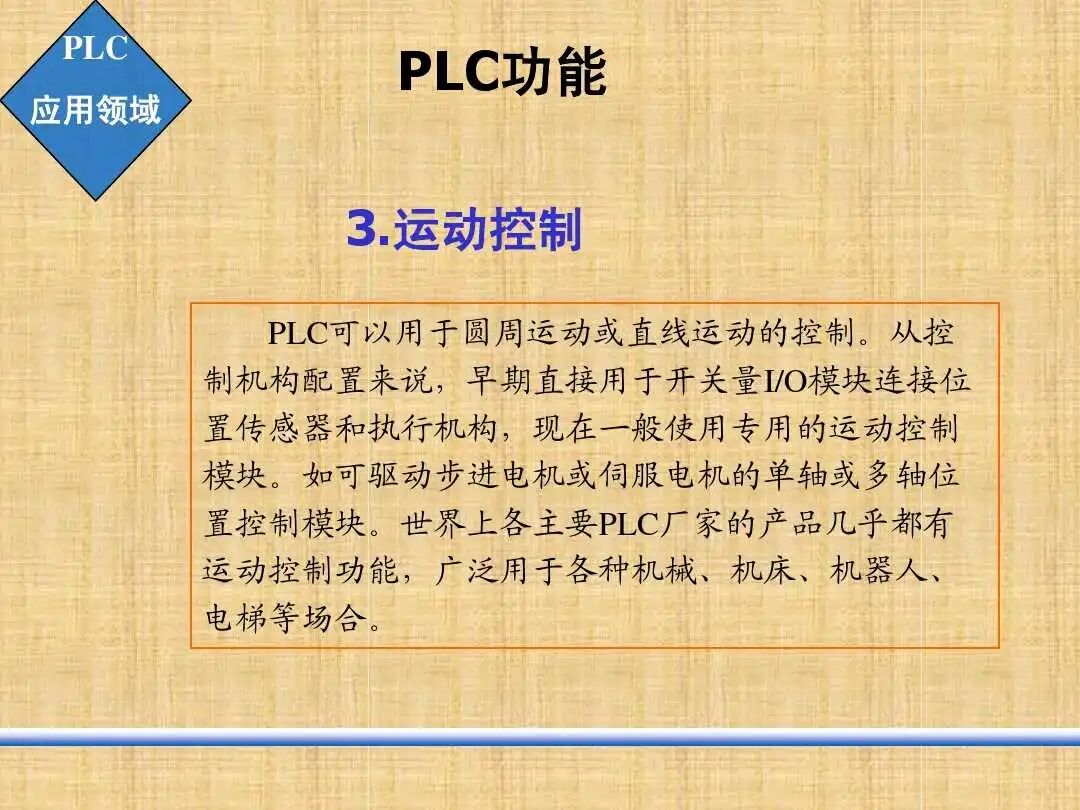

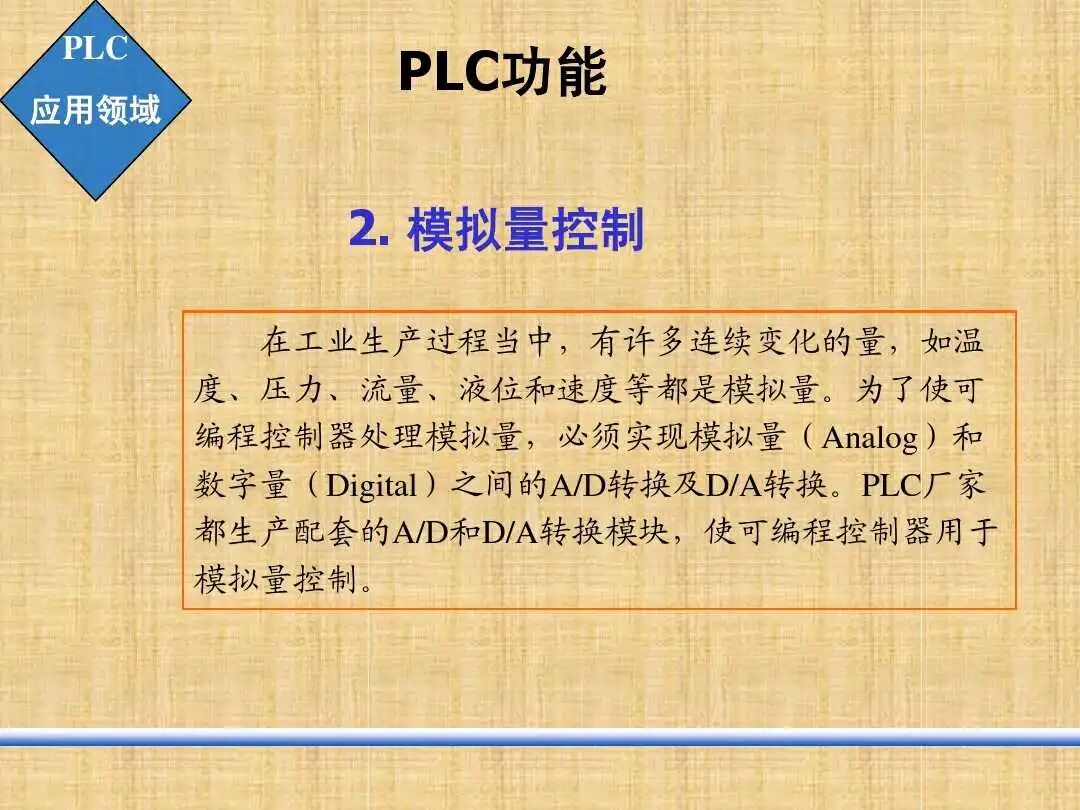

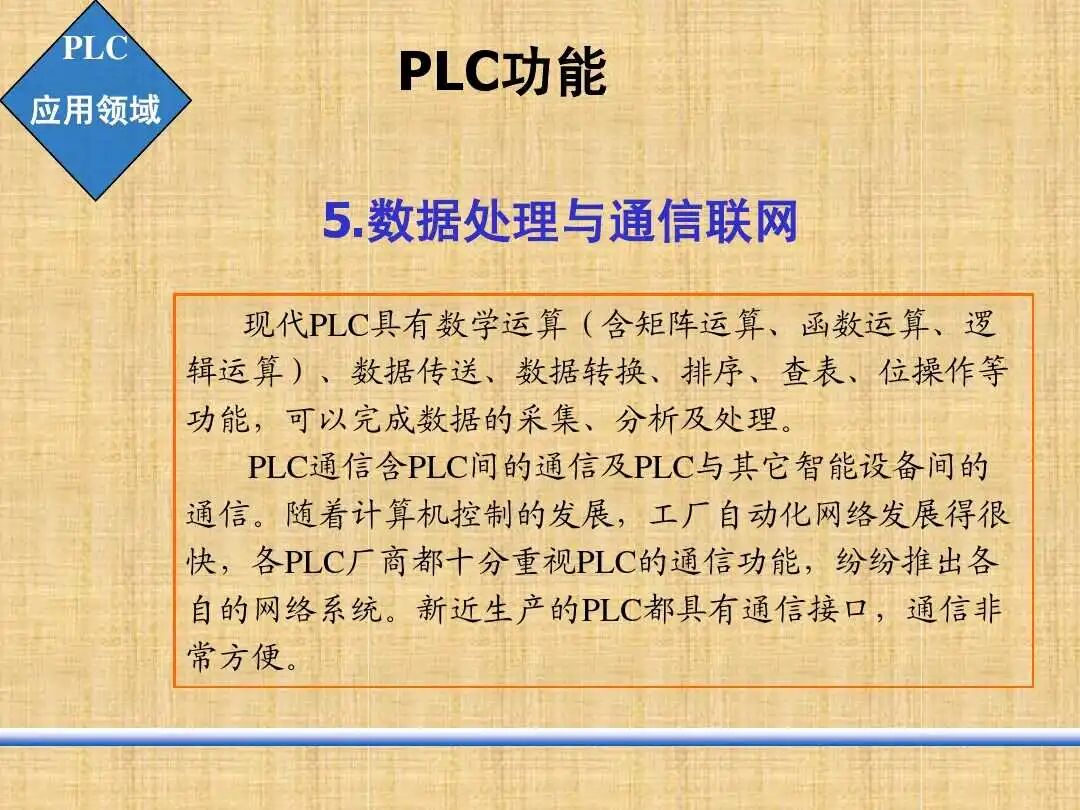

七，關于PLC常用的控制過程解析：
