介電多層涂層（薄膜）的設計、分析和優化已無縫集成到OpTaliX。因此，不必在單獨的程序中執行多層設計，然后將數據傳輸?shù)焦鈱W(xué)設計中。涂層最多可以有200層。考慮材料的分散和吸收。

涂層可以附著在任何光學表面上，以在系統級執行透射或偏振分析。涂層的效果也包括在衍射分析中，例如MTF，PSF，耦合效率等。標準涂層設計庫（抗反射，高通和低通濾波器，帶通濾波器等）也包括在內包括最常用的涂料。

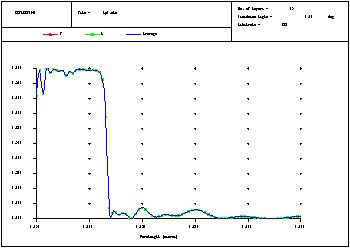

鍍膜的透射率和反射率：可以顯示反射率或透射率與波長，入射角或兩者的鍍膜性能。電子表格涂層編輯器允許修改多層堆棧。

涂層可以優化（精制）。各個層可能不包括在優化范圍內。

不包含在OpTaliX-LT中。

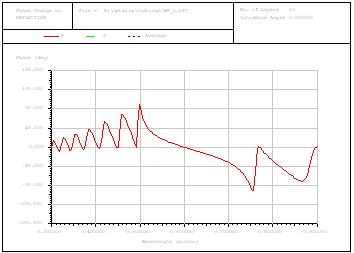

相變：繪制反射或透射與波長的相變。

  不包含在OpTaliX-LT中。

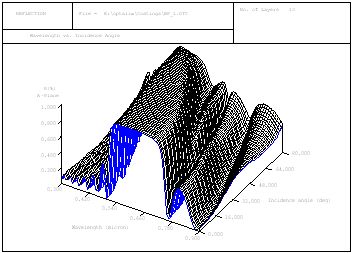

組合圖：對于任何輸入偏振態，同時繪制反射/透射率與波長和入射角的關系。如左圖所示帶通濾波器所示，涂層特性（“藍移”）與角度的關系明確顯示。

不包含在OpTaliX-LT中 。

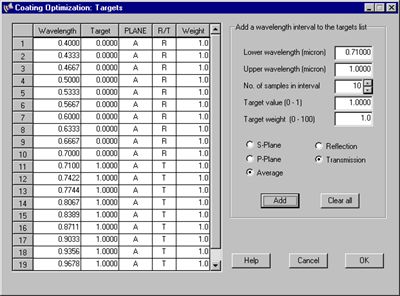

 涂層目標編輯器：創建和編輯用于涂層優化（細化）的目標。目標可以是S平面或T平面的反射率或透射率，也可以指定為兩者的平均值。

不包含在OpTaliX-LT中。

涂層公式編輯器：在四分之一波層的基礎上使用速記符號創建一個涂層設計。材料用字母符號表示。(不包含在OpTaliX-LT中)。
