本文原刊登于semiwiki.com：《The 5G Rollout Safety Controversy》

作者：Matt Commens | Ansys首席產品經理（HFSS）

編輯整理：羅輝 | Ansys高頻應用工程師

最近關于美國電信運營商 AT&T 和 Verizon 聯合推出最新的 Sub-6GHz 頻段 5G 無線電接入網絡 (RAN)的新聞引起了很多關注。根據計劃，上述美國兩大電信運營商本應在2021年1月5日全面推出新的5G網絡頻段，但是美國聯邦航空局（FAA）和航空業卻申明該新頻段的推出將對部分民航機型的安全設備產生影響，對飛機自動駕駛儀和著陸系統的潛在安全問題表示嚴重?fù)?dān)憂，由此美國的一些國際和國內航班相繼取消。經過多方反復地溝通談判，AT&T和Verizon同意在美國某些特定機場附近推遲5G系統的實施計劃。

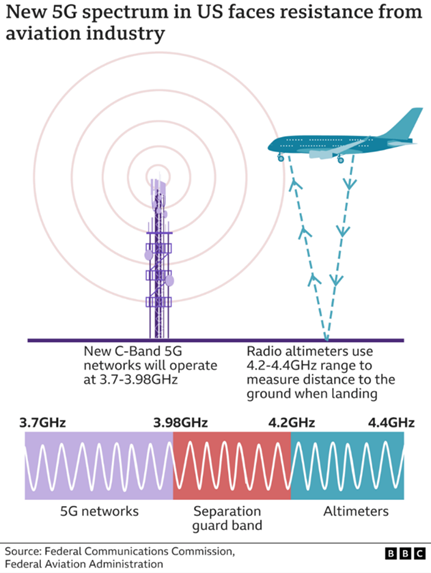

美國聯邦通信委員會（FCC） 早在 2020 年12 月拍賣了 3700-3980 MHz C波段頻率，這些無線頻譜被認為與民航飛機高度計雷達系統工作的 4200-4400 MHz 頻段太接近了。關鍵、敏感的高度計雷達系統將射頻信號從地面反射，以確定飛機的相對高度，供飛機的自動駕駛儀和自動著陸系統使用。顯然，來自該系統的高度信息如果出錯將會導致嚴重的安全問題，尤其是在飛機起飛和著陸期間將帶來致命的風險。

圖片來源于網絡

表面上看，這兩個系統運行在不同的頻段，似乎根本不會存在相互干擾的問題。但是，在討論由各種有源組件組成的射頻系統時，這并不是那么簡單。射頻系統內的有源設備會產生攜帶大量雜散的帶外信號，盡管這些信號的幅度可能比帶內基波頻率上的幅度低得多，但它們?nèi)匀豢梢源蟮阶阋愿蓴_在其他頻段運行的附近系統。此外，雷達高度計系統的設計非常敏感，因?yàn)閬碜缘匦蔚姆瓷湫盘?hào)的幅度可能會根據海拔高度以及地形的特征和形狀而有很大差異，所以從理論上來說，5G C波段的帶外雜散信號如果一旦落在高度計系統的工作頻帶以內，將很有可能影響高度計雷達的接收機靈敏度，導致飛機高度讀數發生錯誤。

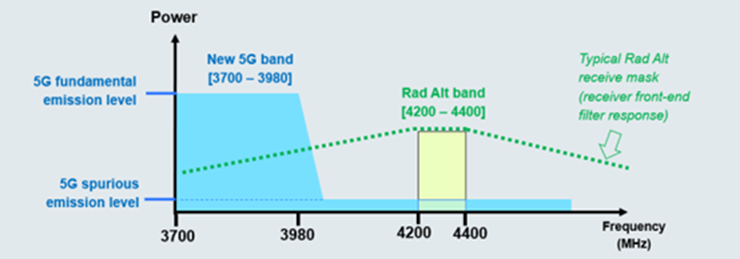

另外，因?yàn)椴糠置窈斤w機上的高度計雷達系統設計已經超過三十年，當時在臨近頻段并沒有其他高功率無線射頻系統工作，所以設計者沒有在接收機前端使用濾波器來濾除帶外干擾，這就導致了高度計雷達系統的帶外抑制度很差，當5G C波段部署成功后，這個新的5G頻段（如下圖淡藍色頻譜）將極有可能給高度計雷達系統帶來阻塞、臨道泄漏、交調等影響，惡化接收機的靈敏度。

圖片來源于網絡

讓人感到意外的是，自2020年12月5G C頻段拍賣至2022 年1月網絡推出，中間長達一年多的實施時間，居然在前期5G網絡部署階段沒有預料到會給航空安全性帶來如此巨大的爭議；而美國聯邦航空局（FAA）基于安全考慮而取消的大量國際國內航班已帶來巨大的經濟損失；而且還有計劃將對部分機型的高度計雷達系統進行重新設計，并投入更多成本對新系統進行大量測試，而這些為規避安全性風險和新系統驗證完全可以通過工程仿真的手段來輔助執行。例如Ansys EMIT 等仿真工具就可以在前期對這些嚴重的射頻干擾問題進行仿真和評估。

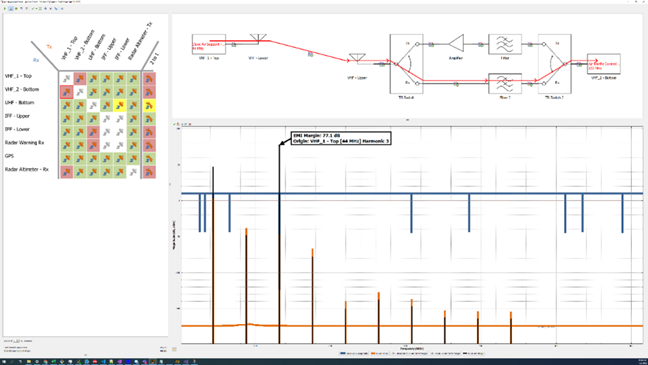

下圖即顯示了Ansys EMIT軟件對典型多射頻系統共存工況下的抗干擾分析，在該復雜工況中包括了多個天線和無線電設備。該系統可以是飛機本身，也可以是包括飛機和機場附近的地面5G系統在內的多個子系統的組合。EMIT使用來自各種來源的器件模型快速便捷地搭建各個射頻系統，在這個例子里，它可以使用由Ansys HFSS電磁場求解器以及SBR+高頻近似電磁場求解器得到的仿真結果來作為準確的場耦合模型。

作為專用于解決棘手射頻干擾問題的仿真工具，Ansys EMIT 是 Ansys Electronics Desktop 的一個組成部分，也是 Ansys HFSS 產品家族的一部分，旨在考慮寬帶發射機發射并評估其對寬帶接收機特性的影響。此外，發現的任何問題都能通過追溯方法直觀地識別，使設計人員能夠輕松了解干擾源頭和干擾路徑，幫助系統設計師快速找到緩解干擾的方案。

EMIT 考慮了通道內和帶外效應。除了發射機和接收機之外，進行射頻干擾仿真還必須考慮天線的影響。Ansys HFSS 是對天線的物理特性、安裝效果和耦合進行建模和仿真的行業標準，即使是仿真長距離和地形反射的天線耦合問題也能適用。
