在數控加工中，尤其是車銑復合和五軸銑削加工中，NC程序的安全性是一個普遍的關切。NC程序的安全性驗證，占用了大量的編程時間。本文中，我們利用機床本身的功能，探討一種安全、快捷、高效的NC程序驗證方法。

通過這種方法，數控機床操作者可以在正式加工之前，快速檢查刀長補正和加工坐標系零點位置是否準確無誤。

01

應用場景

數控加工中，常見的安全問題包括：碰撞、干涉和過切等。導致這些安全問題的原因有多種，有時是NC程序有問題，有時是現場加工參數設置錯誤導致。目前，通常使用驗證軟件來發現NC程序中存在的上述問題。但使用驗證軟件驗證時，必須創建準確的模擬環境，模擬實際加工中的機床、夾具、刀具、毛坯等要素。這是一個復雜繁瑣的過程。而且，如果是機床參數設置錯誤導致的安全問題，這種方法是無法預先發現的，而只能在加工時才能發現。以下所述的就是這樣一種情形。

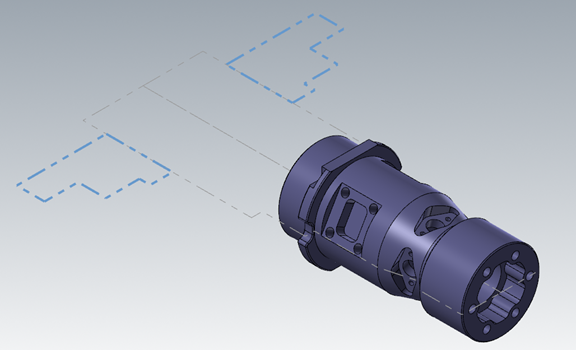

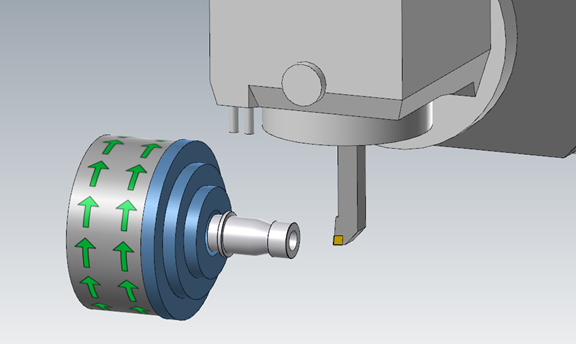

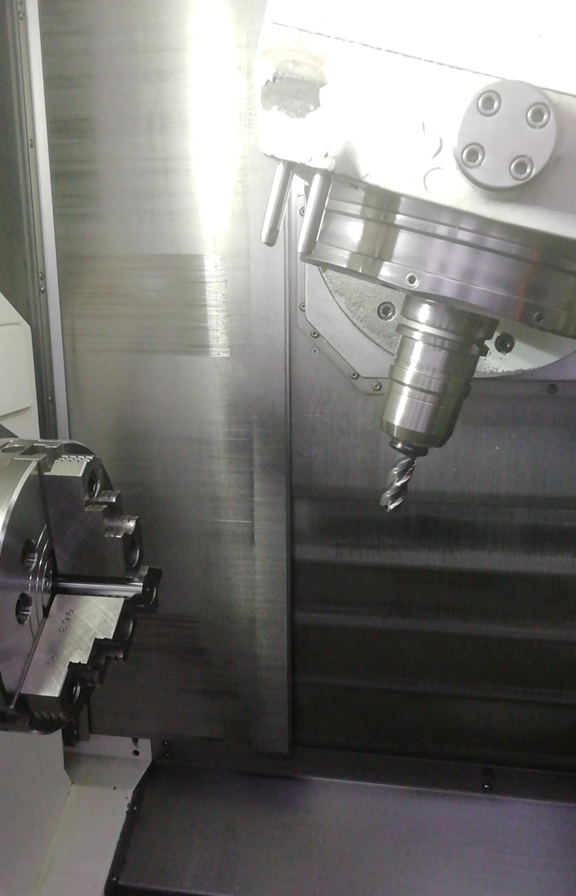

圖中的3D模型，需要進行端面、外圓的車削，以及徑向、端面、錐面的銑槽和鉆孔加工。可以用津上TMA8J 或 MAZAK INTEGREX J-200 車銑復合機床加工。J200 機床具備B軸擺頭，可以實現徑向、軸向車銑加工，具備3+2定向加工功能。一次裝夾就能加工出復雜的零件。

02

典型問題

在工件的調試加工過程中，我們發現了以下幾個問題：

1. 徑向、軸向和斜向加工時，必須分別對刀。刀補數據不同，數據容易混雜。

如果同一把刀具，先在B90度時徑向加工，然后在B0度時端面加工，則需要分別調用兩個刀補號。例如，徑向車外圓需要在B90度時對刀，而軸向車內孔需要在B0度時對刀，兩種狀態的刀具號相同，但刀補號和刀補數值不同，人工設置時，很容易弄錯。

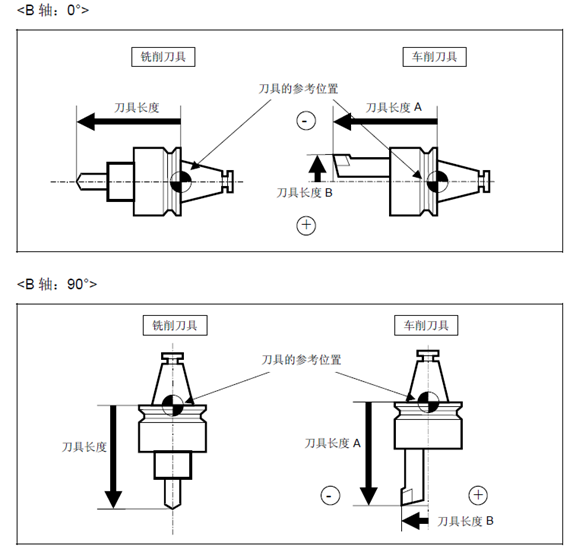

以車刀為例，同一把車刀在B0和B90狀態下分別對刀，得到的數據如下：

2. 同一把刀具可對應多個刀補地址。

使用對刀儀自動對刀時，所用的刀補號容易與NC程序中的刀補號不一致，導致實際加工時刀具補償加載錯誤，發生碰撞。

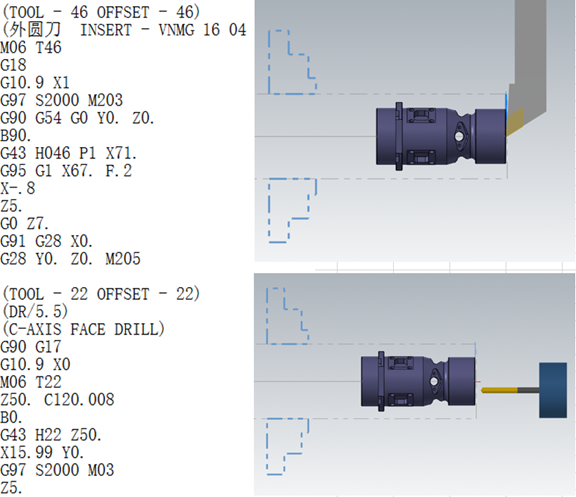

下面的NC程序片段，包含徑向車端面和端面鉆孔。

在上面程序中，換刀后刀具快速定位到距離工件很近的起刀點，并同時旋轉B軸。如果操作者在對刀時，刀補號中的補正值輸入錯誤，將產生嚴重的后果。對于多工序、多刀具、需要多次裝夾的工件，更要注意這個問題。操作者必須謹慎檢查機床面板上的刀補是否與實際刀長完全一致，是否與NC程序中的刀補號完全對應。這是一項耗時耗力，但必須認真對待的工作，不能出現絲毫差錯。

其實，通過優化NC程序，完美地解決這個問題。無論是車刀還是銑刀，無論是在B0、B90度，或任意一個B角，每次換刀后，先使刀尖快速移動到某一個指定的位置，比如（X0，Y0，Z50）。如果刀尖能觸碰這個位置，就說明這把刀具的參數設置是正確的。為了快速驗證，還可以使用機床的跳轉功能，跳過所有的切削程序段。使用這種方法，就能在實際加工之前，快速檢查加工零點和刀補是否準確無誤了。

03

解決方案

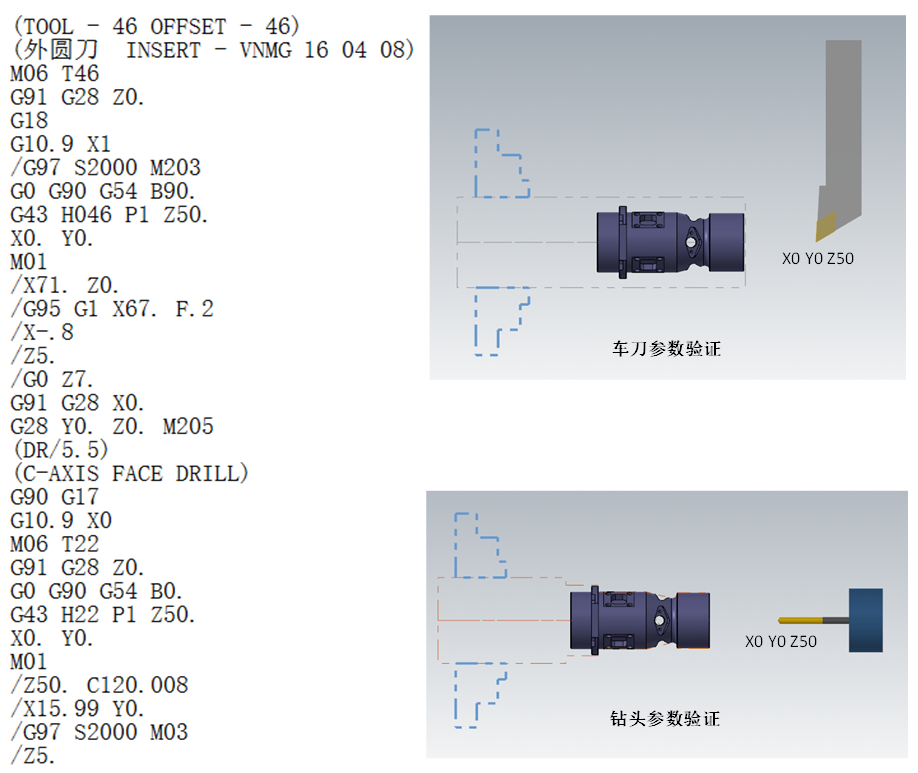

在本例中，先將G54工件零點設置到工件右端面中心。每次加工之前，先將機床面板上的【選擇程序段跳過】開關切換到【ON】。

程序在執行到換刀后，先快速定位到X0. Y0. Z50.。任何前帶【/】的程序段，都會自動跳過，直接執行M01暫停。此時，機床各軸處于靜止狀態。操作者可以打開機床門，用高度為50毫米的標準量塊放在刀尖和工件右端面之間，核對當前的刀尖位置是否精確處于X0. Y0. Z50.的位置。以量塊作為標尺，可以很快發現刀尖位置是否正確。如果位置有差異，可以及時停下來重新對刀。

這個樣件的NC程序一共使用了12把刀具，包括外圓車刀、內孔車刀、立銑刀、鉆頭、絲錐等。所有刀具依次用這種方法來驗證，在5分鐘之內驗證完成，效率非常高，且無漏檢。驗證無誤后，將機床面板上的【選擇程序段跳過】開關切換到【OFF】。從頭運行NC程序，開始正式加工。

04

總 結

利用數控機床的先進功能，能夠快速方便地驗證NC程序。但后處理與數控機床必須緊密結合，挖掘機床的各種功能。生成靈活、安全、便于現場使用的NC程序。這樣的NC程序，可避免因操作失誤導致的安全問題，更能大幅提高現場加工的自動化水平，提高生產效率。
