日常行車過程中，駕駛員在高度關注前方道路和后視鏡的同時，往往需要不時分神處理大量其他信息，比如導航界面、車載娛樂系統及中控面板等，這類視覺次任務常常和駕駛主任務產生視覺通道資源的競爭，使司機產生疲勞感從而影響駕駛安全。
傳統的車載信息系統一般需要駕駛員低頭進行觸摸或按鈕操作，一方面干擾了駕駛員瞭望前方的時間，另一方面局限于二維屏幕的導航界面有很多體驗上的局限性和不流暢存在：比如在交叉路口等復雜駕駛場景，駕駛員仍然需要通過觸屏才能與系統進行交互；在高架路或車庫等三維空間，二維的導航地圖常常“上下不分”，駕駛員無法直觀獲得三維的導航體驗。這些體驗的不足使得HUD平視顯示技術進入人們的實現，他是實現二維導航向三維立體實景轉移的第一步。
HUD（Head-Up Display，平視顯示器）最早應用于戰斗機，后來由于其出色的輔助視覺和安全性能被引入汽車，平視顯示技術將逐步承擔儀表臺的功能，減少駕駛員因低頭查看儀表而導致視線從前方道路的偏離，從而減少視覺、動作以及認知資源的占用量。據統計，抬頭顯示技術可以降低 25%的車輛碰撞①。
圖 1平視顯示技術效果圖
車載平視顯示器的光和顏色由高強度發光二極管（LED）提供，通過儀表盤后面的四組鏡片進行反射，將光源圖像投射到汽車前擋風擋玻璃上，從而直接將信息顯示在駕駛員前方視野中。這些 LED 位于屏幕下方，將圖像向上投射到一系列鏡子上，給人一種圖像漂浮在道路前方的印象，因而HUD又被稱為懸浮的“儀表盤”。

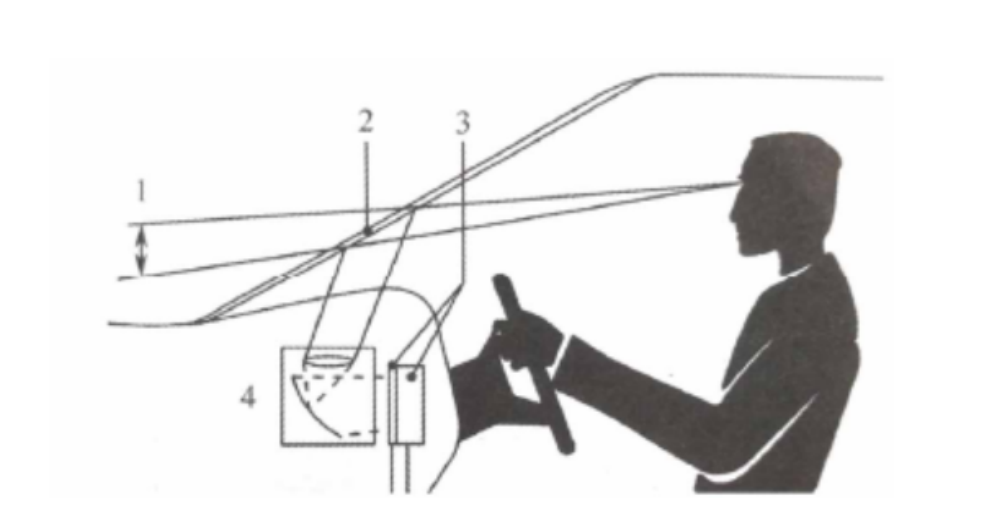

1-虛擬圖形 2-擋風玻璃上的反射 3-LED 4-光學反射系統
HUD的界面設計應該滿足以下原則：第一，嚴格控制同一時間顯示的信息的內容和數量，劃分信息的優先級，優先顯示與安全駕駛直接相關的信息，盡量減少投影到前擋風玻璃上的信息的數量；第二，天氣、路況等因素都會影響駕駛員對系統交互界面信息的識別，因而在設計過程中，應該綜合考慮天氣環境、視野條件等因素的影響；第三，界面的視覺符號需要簡單易理解，大小比例合適，語意簡短，避免產生歧義，使界面的設計符合駕駛員的心理認知，避免引起駕駛員更多的認知負荷；第四，界面視覺符號的色彩和亮度需要考慮駕駛環境的變化對可見度的影響，以實現有效的警示效果。
車用HUD一般可以顯示如下信息：速度計、轉向燈、導航方向、離下一個轉彎的距離以及下一出口或轉彎的街道名稱，可以實現3D 顯示定速巡航（自動車速保持）以及巡航速度控制，如果有自動車距巡航控制，還會顯示和前車的距離。除此之外還有儀表檢查或引擎故障顯示、運動轎車手動模式、前檔位和發動機轉速、電話號碼以及當前接入的電話的人名、當前收聽的廣播頻率及節目名稱等。HUD可以實現行人防碰撞，前車防碰撞，十字路口防側撞，導航指示等輔助駕駛功能的展示。在交互方式方面，HUD可以實現視覺顯示、語音交互、手勢交互②等功能。

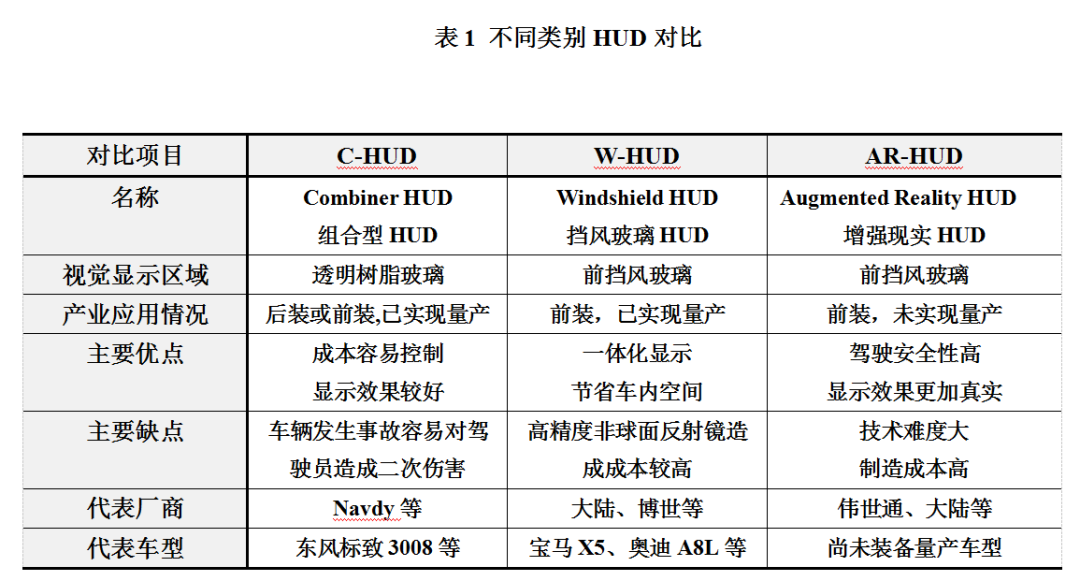

隨著汽車市場的發展，汽車 HUD 也根據市場需求發展出了幾種不同的類型，目前主要可分為擋風玻璃 HUD（Windshield HUD，WHUD）、組合型 HUD（Combiner HUD，CHUD）和增強顯示HUD（AR-HUD）。其中WHUD和AR-HUD是利用汽車前擋風玻璃把虛像光線反射到駕駛員眼睛中，CHUD是利用一塊透明玻璃板反射虛像到駕駛員眼睛中，透明玻璃板正對駕駛員放置于汽車前擋風玻璃與儀表臺之間。其中把虛像反射到駕駛員眼睛中的汽車前擋風玻璃或者透明玻璃板叫做汽車 HUD 的組合器，其作用是使駕駛員能夠同時看到虛像與車外環境③。三種類型HUD的技術與功能優缺點對比如下表1：
平視顯示器技術目前仍處于研發與應用的早期階段，HUD 的發展仍面臨諸多技術難點。第一，圖像焦點到眼睛的距離仍然很短，這一參數極大的限制著HUD 的顯示效果。第二，溫升控制。HUD 一般布置在儀表的前方，完全暴露在太陽光下，因此HUD 雖然在駕駛艙內使用，但也經受著高溫環境的考驗。
未來HUD的研發將有以下幾大趨勢：第一，HUD 將不斷由C-HUD、W-HUD 向AR-HUD發展，AR-HUD可以追蹤人眼位置，引入補償算法將導航信息與地面結合；第二，基于波導技術的AR-HUD 其空間容量具有較大裝車優勢④，未來有望實現量產應用有源全息波導技術；第三，單一處理器是HUD 的技術趨向，具備強大計算能力的單一處理器支持一芯多屏，實現“中控液晶儀表+HUD+其他功能”的融合體驗。隨著人機工程、工業設計、交互設計等學科的不斷發展，HUD的設計要旨必然隨之發生變化。例如，在自動駕駛的情景下，HUD將不再需要出現在前擋風玻璃上，可能轉變?yōu)樽谎诱钩龅囊粔K半透明玻璃；具備手勢、語音甚至腦電波交互等功能。
①周曉.AR-HUD輔助駕駛系統對駕駛行為影響的研究[D].武漢:武漢理工大學,2018(05)
②劉雙廣.對汽車HUD的交互設計研究[J].中國包裝,2018(06):56-58
③黃興洲.車載平視顯示系統光學模組技術研究[D].北京:中國科學院大學,2019(06)
④齊濤,邵麗青.車載HUD的發展現狀及趨勢分析[J].汽車縱橫,2019(11):54-57
