星河百科|汽車線束:汽車電路的網絡主體

重要提示

本摘要為量子星河團隊的研究摘要,將于每周定時發布。通過本訂閱號發布的觀點和信息僅供量子星河坤藤格萊克斯科學技術研究院(下稱“量子星河”)客戶中符合《證券期貨投資者適當性管理辦法》規定的專業投資者參考。因本訂閱號暫時無法設置訪問限制,若您并非量子星河客戶中的專業投資者,為控制投資風險,您請取消關注,請勿訂閱、接收或使用本訂閱號中的任何信息。對由此給您造成的不便表示誠摯歉意,感謝您的理解與配合!



??星河熱門百科??


|CDU車載電源集成|石英晶振|安宮牛黃丸|中藥配方顆粒


想了解更多公司,請關注話題:星河百科

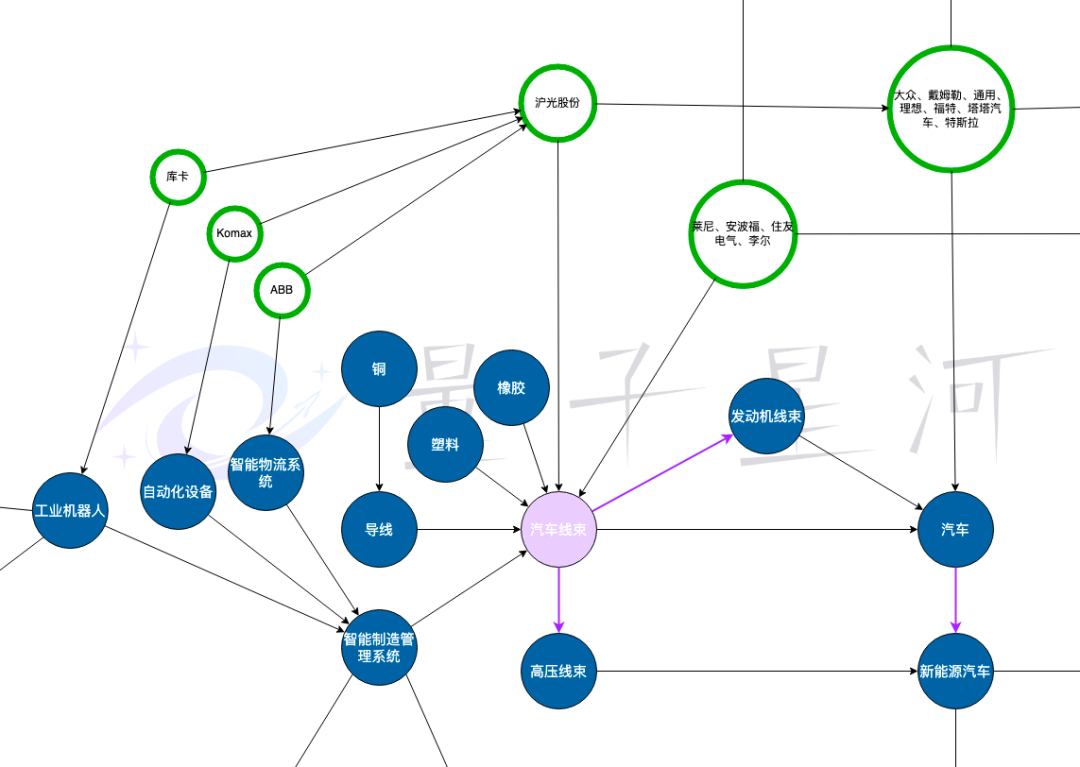

星河網絡圖(局部)



星河百科|汽車線束:汽車電路的網絡主體的圖1


01

汽車線束是什么?

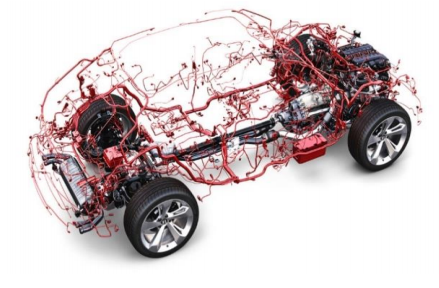

星河百科|汽車線束:汽車電路的網絡主體的圖2


汽車線束隱藏在汽車內外飾中,把中央控制部件與汽車控制單元、電氣電子執行單元、電器件有機地連接在一起,形成一個完整的汽車電器電控系統。

如果把整車中的微機、傳感器與執行元件的功能用人體來比喻,可以說微機相當于人腦,傳感器相當于感覺器官,執行元件相當于運動器官,那么 線束就是神經和血管。

02

汽車線束的應用場景是什么?

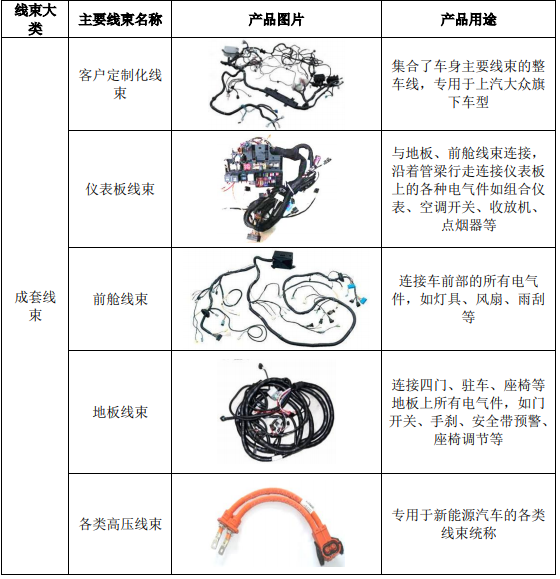

星河百科|汽車線束:汽車電路的網絡主體的圖3

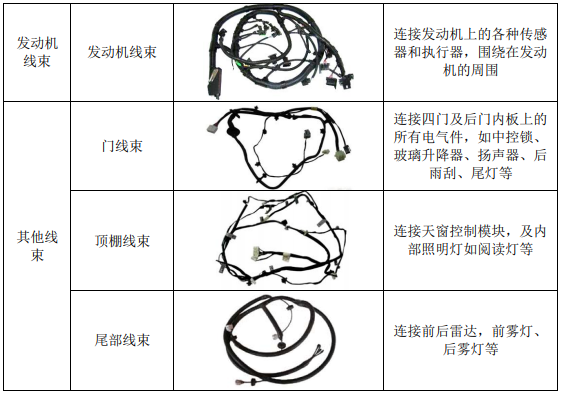

星河百科|汽車線束:汽車電路的網絡主體的圖4


汽車線束在傳統燃油汽車和新能源車中的應用場景多樣。

汽車線束從電壓等級上分,可分為低壓線束和高壓線束,低壓線束用于連接汽車內低壓電氣部件,高壓線束為新能源車高壓零部件傳輸電力。

從功能上分, 汽車線束分為運載電力的電力線和傳遞傳感器輸入指令的信號線。

從復雜度分,可以分為成套線束、其他線束等。

成套線束是指構成車身主要部分的線束組合,通常包括新能源汽車高壓線束、儀表板線束、前艙線束、地板線束等,視整車生產工藝不同具有一定差異;其他線束是指應用在車門、頂篷、車尾部等非核心部分的線束。

03

如何被生產出來的?生產難在哪里?


由于整車線束物料數量繁多,制造工藝復雜繁瑣,制造過程的質量控制點多,自動化程度相對較低,因此線束的制造裝配目前還屬于勞動密集型產業。

線束主要由導線、端子、接插件及護套等組成。制造汽車線束的第一步是繪制線束圖。線束圖則不僅要顧及各個電氣元件的尺寸形狀和它們之間的距離,也要反映出各電氣件之間是如何連接的。

在線束圖畫好后,要編排線束的生產工藝,線束生產的第一個工位是開線工藝。開線工藝的準確性直接關系到整個生產進度,一旦出現錯誤會導致所有工位的返工,費時費力影響生產效率;開線之后的第二個工位是壓接工藝,根據圖紙要求的端子類型確定壓接參數;最后是預裝工藝和總裝工藝。

雖然線束行業看似技術門檻不高,但對廠商同步研發能力要求較高。 汽車產業的不斷發展使得新車研發及其生產周期相應縮短,因此整車廠商要求汽車線束供應商加快產品研發設計,融入整車配套體系,充分理解整車設計的理念和需求,并根據整車廠商的計劃和時間節點配合整車開發進度,及時同步推出汽車線束的設計方案和最終產品,具備同步開發甚至超前開發的能力。這要求線束廠商擁有經驗豐富的產品專家,并可以與汽車生產商、一級供應商等長期保持密切聯系。

04

新能源車和傳統油車用線束有何區別


新能源車動力電池需要用到高壓線束,這對于汽車線束行業而言是 新的增量市場 。新能源車高壓線束工作電壓為400V及以上,與傳統的車內低壓用途相比,對 線束的輸送能力、機械強度、絕緣保護、電磁兼容和抗干擾 都提出了更高的要求。

另外,汽車智能化使得車內需裝配更多電子電器,因此 傳統低壓線束需求也會增長。

05

汽車線束是否有替代品?


2021年12月,華為舉辦智能汽車解決方案生態論壇,發布新一代無線短距通信技術“星閃”,一旦該項技術正式落地應用,車內的電子元器件之間可以不完全依賴線束連接,將大幅減少汽車線束的使用量。





星河百科|汽車線束:汽車電路的網絡主體的圖5
