隨著5G、人工智能、元宇宙等新興科技產業快速崛起，發展低功耗、小尺寸、異質整合及超高運算速度的芯片架構技術，已成為全球半導體制造業者最重要的產業趨勢與決勝關鍵。而跨過5 納米世代后，未來芯片制程又將迎來哪些白熱化的競爭與發展趨勢？

在芯片的先進制程競賽上，自英特爾（INTEL）于2012 年在22 納米芯片引入創新立體架構的「鰭式晶體管」（FinFET）之后，全球半導體業者都在此基礎上進行研發。目前最先進的5 納米制程，即是采用FinFET 架構來制作。該技術已由臺積電（TSMC）拔得頭籌，于2020 年成功投入量產。

然而，當未來制程要再微縮至 3 納米時，FinFET卻會產生電流控制漏電的物理極限問題。事實上，三星（Samsung ）已于近期趕在臺積電之前，發布了最新一代采用環繞式閘極場效晶體管（Gate-All-Around FET ；GAAFET ）的全新架構3納米制程。究竟在新一輪芯片制程的巔峰決戰中，誰能最終勝出仍待觀察。

由于GAAFET 的芯片架構相比于FinFET，能以更小的體積實現更好的功耗表現，實際可縮減45% 芯片面積、同時降低50% 的能耗。臺積電欲持續以FinFET 與三星GAAFET 在3 納米先進制程領域決戰，2022 年絕對是決定勝負至為關鍵的一年。

而對于眾所矚目的下一代2 納米制程，臺積電也已公開表示亦將采用GAAFET 架構，并藉由導入低維度高電子遷移率材料以及特殊絕緣層材料等，來強化其在先進制程的競爭優勢。GAAFET架構儼然已成為下一世代延續莫爾定律（Moore's Law ）發展的最佳選項。

淺談鰭式芯片架構原理與發展

隨著摩爾定律（Moore's Law）的發展，從微米（μm）技術節點演進至現今的5 納米技術節點（圖一），以及預計將于2022 年量產的3 納米技術節點[1]，技術節點的數值越小，晶體管密度越高。

過去在平面晶體管（Planar FET）技術發展中，有兩項重要的技術突破：一是90 納米技術節點開始量產的應變硅（strained Si），可提升硅通道的遷移率，增加電流；二是高介電常數／金屬閘極（high-k／metal gate），介電層的k 值越大，氧化層電容（Cox）越大，晶體管電流就越大，且可在相同的等效氧化層厚度（equivalent oxide thickness, EOT）下，以較大的物理厚度來降低漏電流。

淺談先進晶體管：3、2、1納米新一輪芯片制程中，誰將勝出？有何發展趨勢？（干貨文章！）的圖1

▲圖一、臺積電的制程技術節點[1]。

隨著傳統的半導體尺寸微縮，晶體管的閘極長度（gate length）也逐漸減小。實際上，閘極長度和技術節點的數值是不相等的，且在22納米技術節點以后，閘極長度會大于技術節點的數值（圖二）。隨著晶體管的尺寸越來越小，傳統的微縮方式逐漸接近其物理極限，單純依循摩爾定律的尺寸微縮，已無法提供如預期般效能的成長。自22 納米技術節點（Intel）及16 納米技術節點（臺積電）開始，由胡正明院士團隊提出的鰭式晶體管（FinFET）開始被業界所采用，三維晶體管也成為現今先進半導體的主流結構。

▲ 圖二、約略估計晶體管技術節點（Technology Node ）與閘極長度（Gate Length ）。圖片來源：臺大電子工程學研究所劉致為教授研究團隊

晶體管由傳統的平面式（圖三a）走向三維的立體結構（圖三b），因為三面的閘極結構（Tri-Gate）

與魚鰭十分相似，所以稱為鰭式晶體管。鰭式晶體管具有比平面晶體管更大的等效寬度（effective width），可提高元件之電流密度，且其三維之結構可增加通道控制能力，抑制短通道效應（short channel effect）。

三維的鰭式晶體管結構可降低次臨界擺幅（subthreshold swing, SS）與工作電壓，減少晶體管損耗功率（圖三c）。鰭式晶體管已從16 納米、10 納米、7 納米、5 納米、3 納米共發展了五代技術節點，為目前的主流元件結構。

▲ 圖三、（a）平面晶體管示意圖（b）鰭式晶體管示意圖（c）電流–電壓關系圖。[2]

鰭式3 納米臺積電今年量產

未來將采用閘極環繞式架構

臺積電于2019 年國際電子元件會議（International Electron Devices Meeting, IEDM）宣布于5 納米技術節點量產擁有高遷移率通道（high mobility channel）之鰭式晶體管[3]。使用高遷移率通道，猶如駕駛跑車，速度更快，使晶體管的效能更佳。圖四[4] 為臺積電于2021 年國際固態電路研討會（International Solid-State Circuits Conference, ISSCC）中所展示的高遷移率通道鰭式晶體管，由圖中可看出高遷移率通道與底部的硅材料具有明顯的對比，且皆有清楚的啞鈴狀結構（dumbbell）。

臺積電預計于2022 下半年開始量產3 納米技術節點的全世代制程晶體管，與5 納米技術節點相比，3 納米技術節點的邏輯密度將增加約70%，在相同功耗下速度提升10-15%，或者在相同速度下功耗降低25-30% [1]。

▲ 圖四、臺積電 5 納米技術節點的高遷移率通道鰭式晶體管 [4] 。? IEEE

為了進一步增加通道的控制能力與維持短通道效應的抑制，必須改變晶體管之架構。三星、臺積電、Intel 已宣布在3納米技術節點（Samsung ）和2納米技術節點（TSMC 、Intel 20A ）將采用閘極環繞式（Gate-All-Around, GAA ）的納米片（nanosheet ）結構。

閘極環繞式晶體管架構原理

閘極環繞式晶體管具有比鰭式晶體管更好的閘極控制能力，在先進技術節點將取代鰭式晶體管結構，晶體管密度也將持續提升。使用GAA 晶體管結構，猶如使用強力水龍頭，滴水不漏，使晶體管有效降低漏電流，更加節能省電。

為了增加晶體管的驅動電流，采用通道堆疊（channel stacking）的方法，在垂直方向增加通道數目，猶如建構雙層高架橋，在相同占地面積下，可負載更多車流量，使晶體管擁有更高電流并增加晶體管密度，有效提升元件效能。圖五[5] 為垂直堆疊納米片（stacked nanosheets）的結構，可視作將FinFET 旋轉90 度并進行垂直堆疊，形成四面環繞式的閘極結構。

有別于FinFET 的通道寬度（D Fin）是由微影制程（Lithography）所限制，stacked nanosheets 的通道厚度（D NS）可藉由磊晶（epitaxy）來決定，因此可精準控制厚度。除此之外，stacked nanosheets 可往垂直方向增加通道層數，在相同的占地面積（footprint）下具有更大的等效寬度（effective width, W eff），提供更大的電流以提升晶體管效能。

磊晶（epitaxy）技術除了可精準決定stacked nanosheets 的通道厚度外，也可以控制通道與通道之間的距離（suspension thickness, T sus），不會像FinFET 增加占地面積，且可以透過降低T sus的方式來減少元件的寄生電容（parasitic capacitance）。

淺談先進晶體管：3、2、1納米新一輪芯片制程中，誰將勝出？有何發展趨勢？（干貨文章！）的圖5

▲ 圖五、鰭式晶體管（FinFET）與垂直堆疊納米片（Stacked nanosheets）之比較 [5] 。? IEEE

三星率先在2018 IEDM國際會議上宣布以Multi-Bridge-Channel FET （MBCFET ）之GAA 晶體管作為3納米技術節點之晶體管結構（圖六 a,b ）[6] ，其中提到MBCFET采用90%的FinFET制程，與現今業界之FinFET制程具有良好的相容性。

MBCFET 顧名思義，結構與多層橋梁相似，實際上和前述的stacked nanosheets 是相同的結構。與FinFET 相比，MBCFET 具有更好的閘極控制，在相同的面積下，也有更大的等效寬度以提供更大的驅動電流，并可依照不同的應用來調整通道寬度，提高電路設計之彈性。

另一方面，IBM 的2 納米技術節點提出三層垂直堆疊的stacked nanosheets （圖六c）[5]，其通道寬度為40 納米、通道高度為5 納米、閘極長度為12 納米，并采用底部介電層絕緣（bottom dielectric isolation, BDI），能有效減少漏電流，降低芯片功耗。與7 納米制程技術相比，預計提升45% 的性能或降低75% 的耗能[7]。

淺談先進晶體管：3、2、1納米新一輪芯片制程中，誰將勝出？有何發展趨勢？（干貨文章！）的圖6

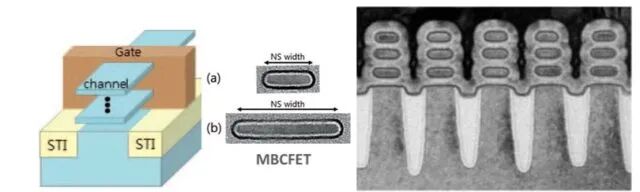

▲ 圖六、(a, b)三星3納米技術節點之MBCFET [6] ? IEEE (c)IBM 2納米技術節點之三層垂直堆疊通道晶體管[5] 。? IEEE

高層數通道堆疊的GAA 晶體管

將成未來主流結構

臺積電在2021 ISSCC 國際會議上展示三層垂直堆疊的stacked nanosheets 作為2 納米技術節點之晶體管結構（圖七a），可提供更佳的性能及更低的次臨界擺幅[4]。Intel 則宣布2024 年將以RibbonFET（垂直堆疊四層的nanoribbons，也與stacked nanosheets 結構相似）作為20A 技術節點之結構（圖七b）[8]，并將于2025 年以優化的RibbonFET 作為18A 技術節點之結構。

由業界趨勢可見，高層數通道堆疊的GAA晶體管為未來晶體管之主流結構。在2020 年超大型積體電路技術研討會（Symposium on VLSI Technology, VLSI）中，法國半導體研究機構CEA-Leti 發表了七層的Si GAA nanosheets 晶體管（圖八）[9]。

淺談先進晶體管：3、2、1納米新一輪芯片制程中，誰將勝出？有何發展趨勢？（干貨文章！）的圖7

▲ 圖七、（a）臺積電2納米技術節點之三層垂直堆疊通道晶體管 [4] ? IEEE（b）Intel 20A技術節點之四層垂直堆疊通道晶體管（RibbonFET ）[8] 。

淺談先進晶體管：3、2、1納米新一輪芯片制程中，誰將勝出？有何發展趨勢？（干貨文章！）的圖8

▲圖八、法國半導體研究機構 CEA-Leti發表之七層垂直堆疊硅通道晶體管[9] 。? IEEE

由硅到鍺硅等晶體管通道材料發展

目前已發表的GAA晶體管，通道材料大部分以硅（Si ）為主，為了增加電路的運作速度，必須提升晶體管的驅動電流（垂直堆疊通道電流的總和），除了往垂直方向增加通道數目外，采用高載子遷移率（mobility ）的材料作為晶體管通道可進一步提高晶體管的驅動電流，例如鍺（Ge ）、鍺硅（GeSi ）、鍺錫（GeSn ）等新四族材料，具有優于硅的電子及電洞遷移率，并且與現今業界的硅半導體制程技術有良好的相容性。

臺大電子工程學研究所劉致為教授研究團隊，于2021 VLSI國際會議上發表了八層鍺硅N型GAA晶體管（8 stacked Ge 0.75 Si 0.25 nanosheets ）（圖九左）[10]，擁有極高的通道均勻性。為進一步提高元件的驅動電流，將鍺硅通道的鍺濃度提升至95%，以提高通道之電子遷移率，并成功展示了世界首顆高效能七層鍺硅N 型GAA 晶體管（7 stacked Ge 0.95 Si 0.05 nanowires）（圖九右）[10]，此研究成果也獲國際頂尖期刊Nature Electronics 報導于Research Highlight [11]。

由此可見，高層數堆疊之高遷移率通道GAA 晶體管為未來半導體技術節點的一大趨勢。其中磊晶（epitaxy ）與蝕刻（etching ）為高層數堆疊通道GAA晶體管最重要的兩大制程技術，藉由兩者的互相優化才能成功制備高效能晶體管。目前臺大是業界以外，唯一能研發多層堆疊通道GAA晶體管的大學，也成為學界與業界接軌的重要橋梁。

▲圖九、本研究團隊發表之（左）八層 GeSi nanosheets [10]（右）七層 GeSi nanowires [10] 。? IEEE

P 型晶體管方面，因為壓縮應變的鍺錫（GeSn）材料擁有比純鍺和硅更高的電洞遷移率，可增加元件之驅動電流，成為通道材料的潛力之一。然而因鍺錫材料之能隙較小，元件具有較大之截止狀態漏電流（I OFF）以及較小之開關電流比（I ON /I OFF），將造成元件功率耗損過大。此問題可藉由降低通道厚度來改善，隨著通道厚度變薄，受量子局限效應（quantum confinement effect）影響使I ON /I OFF隨之上升，因閘極控制能力增強使次臨界擺幅（SS）下降。

然而當通道厚度小于5nm 時因表面粗糙散射（surface roughness scattering）的影響，導致載子遷移率降低，故需搭配高堆疊、高載子遷移率之鍺錫通道，維持元件之驅動電流。因此研究團隊在2021 IEDM 國際會議上發表七層與八層堆疊鍺錫極薄通道P 型晶體管（7 stacked and 8 stacked Ge 0.9 Sn 0.1 ultrathin bodies）（圖十） [12]，以鍺錫材料作為高遷移率通道（high mobility channel），優化磊晶（epitaxy）與高蝕刻選擇比等向性干蝕刻（highly selective isotropic dry etching, HiSIDE）制程，制備出厚度為3 納米之極薄通道，有效降低元件之漏電流，且I ON /I OFF為鍺/鍺錫三維晶體管之世界紀錄，此篇論文也獲得2021 IEDM 最佳學生論文獎（Best Student Paper Award）。

淺談先進晶體管：3、2、1納米新一輪芯片制程中，誰將勝出？有何發展趨勢？（干貨文章！）的圖10

▲圖十、本研究團隊發表之（左）七層與（右）八層鍺錫極薄通道[12] 。? IEEE

臺積電、三星及英特爾下一步決戰GAAFET

綜上所述，高層數（highly stacked ）、高遷移率（high mobility ），以及極薄通道（ultrathin bodies ）之GAA晶體管將能使半導體芯片效能更高、更省電，進而使先進半導體科技不斷進步，為人類帶來更好的生活。

接下來，先進制程架構將從FinFET 轉進GAAFET，臺積電、三星及英特爾在未來5 納米以下的GAAFET 技術發展上勢必也將展開一場白熱化的競賽。然而，值得注意的是，欲在未來半導體霸權時代取得技術領先地位，除了晶圓制造技術上須掌握優勢外，系統封裝整合技術也是半導體產業重要的發展方向。

而在GAAFET 世代之后，是否會有更為創新、可延續莫爾定律發展的新型晶體管結構出現？就讓我們拭目以待。

參考資料：

[1] TSMC [Online] https://www.tsmc.com/chinese/dedicatedFoundry/technology/logic

[2] M. Bohr and K. Mistry, “Intel's Revolutionary 22 nm Transistor Technology,” [Online] https://download.intel.com/newsroom/kits/22nm/pdfs/22nm-Details_Presentation.pdf

[3] G. Yeap et al., “5nm CMOS Production Technology Platform featuring full-fledged EUV, and High Mobility Channel FinFETs with densest 0.021μm2 SRAM cells for Mobile SoC and High Performance Computing Applications,” IEEE International Electron Devices Meeting (IEDM), pp. 879-882, 2019.

[4] Mark Liu, “Unleashing the Future of Innovation,” 2021 IEEE International Solid-State Circuits Conference (ISSCC), Plenary Session 1.1, 2021.

[5] N. Loubet, “Enablement of Next Generation High Performance Nanosheet Transistors,” IEEE International Electron Devices Meeting (IEDM), Short Course 1, 2020.

[6] G. Bae et al., “3nm GAA Technology featuring Multi-Bridge-Channel FET for Low Power and High Performance Applications,” IEEE International Electron Devices Meeting (IEDM), pp. 656-659, 2018.

[7] “IBM Unveils World's First 2 Nanometer Chip Technology, Opening a New Frontier for Semiconductors” [Online] https://newsroom.ibm.com/2021-05-06-IBM-Unveils-Worlds-First-2-Nanometer-Chip-Technology,-Opening-a-New-Frontier-for-Semiconductors

[8] “Intel Accelerated” [Online] https://download.intel.com/newsroom/2021/client-computing/Intel-Accelerated-2021-presentation.pdf

[9] S. Barraud et al., “7-Levels-Stacked Nanosheet GAA Transistors for High Performance Computing,” IEEE Symposia on VLSI Technology and Circuits (VLSI), TC1.2, 2020.

[10] Y.-C. Liu et al., “First Highly Stacked Ge0.95Si0.05 nGAAFETs with Record ION = 110 μA (4100 μA/μm) at VOV=VDS=0.5V and High Gm,max = 340 μS (13000 μS/μm) at VDS=0.5V by Wet Etching,” IEEE Symposia on VLSI Technology and Circuits (VLSI), T15-2, 2021.

[11] S. Thomas, “Germanium nanowire transistors stack up,” Nature Electronics, Vol. 4, July 2021, 452.

[12] C.-E. Tsai et al., “Highly Stacked 8 Ge0.9Sn0.1 Nanosheet pFETs with Ultrathin Bodies (~3nm) and Thick Bodies (~30nm) Featuring the Respective Record ION/IOFF of 1.4×107 and Record ION of 92μA at VOV=VDS= -0.5V by CVD Epitaxy and Dry Etching,” IEEE International Electron Devices Meeting (IEDM), pp. 569-572, 2021.
