電機運行電流不平衡，留意三個值

2022年1月24日 11:17
瀏覽：4860



1
三相電流不平衡允許范圍
國家標準文件GB 8680.1-1998規定， 三相電機電流不平衡度不得超過10%。電機電流有點不平衡，說明電機電流電流差不多，只是相差不大。
在實際應用中，電機三相電流有偏差是很正常的；但是如果三相電流偏差較大，需要查明原因。電機電流不平衡，可能原因有兩點：
2
三相電壓不平衡允許范圍

在日常工作過程中，電機電流不平衡，我們應首先考慮電源電壓是否正常。比如：三相電壓偏差是否過大、有無缺相等。

如果電源電壓不平衡，會直接影響三相電機電流不平衡。電機正常工作時，電機端三相電壓不平衡度不得超過5%，也就是380*5%=19伏。

注意：在測量三相電壓是否平衡時，必須先把電機斷開，以免影響測量結果。

3
直流電阻不平衡允許范圍
另外一種可能就是匝間短路了，由于某種原因（比如線圈中某個地方絕緣被擊穿），繞組中間有一些線圈被短路。這樣會變成被短路的一相線圈匝數少，正常的一相匝數多，電阻不一樣大，電流不平衡。

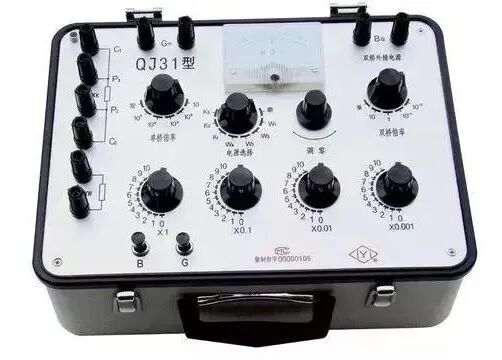

判斷是否是匝間短路，可以用電橋來測量各繞組的直流電阻。電橋如圖所示：
電機運行電流不平衡，留意三個值的圖1

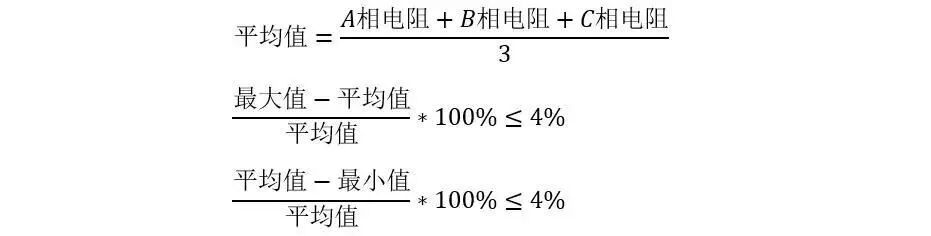

根據相關文件要求 ，電機三相直流電阻應相等，不平衡度不得超過4%。不平衡度計算方法如下：
電機運行電流不平衡，留意三個值的圖2
