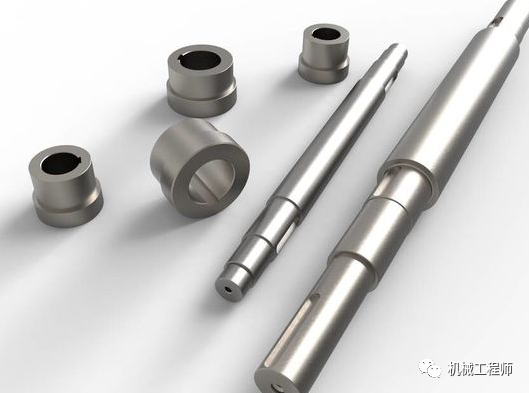

實際設計過程中碰到很多軸與其他零件的軸向定位與固定的場合，那就究竟如何設計它們的定位跟固定呢？接下來馬上告訴你：

1、軸肩、軸環定位與固定

特點與應用：結構簡單、可靠，能承受較大的軸向力。一般取a＝0.07d＋（1～2）mm，b≥1.4a，r＜c，r＜R，a＞c。安裝滾動軸承的軸肩其a值由滾動軸承安裝要求確定

2、圓螺母定位與固定

特點與應用：固定可靠，能承受較大的軸向力。需要防松措施，如圖中的雙螺母、止動墊圈。圓螺母、止動墊圈的結構尺寸見GB／T810、GB／T812及GB／T858。結構較復雜。螺紋位于承載軸段時，會削弱軸的疲勞強度

3、圓錐面定位與固定

特點與應用：軸和輪轂間無徑向間隙，裝拆較方便，能承受沖擊載荷，多用于軸端零件的定位與固定。錐面加工較麻煩。同軸度高但軸向定位不準確。高速輕載及同軸度要求高時可以不用鍵，圓錐形軸伸的結構尺寸見GB／T1570

4、彈性擋圈定位與固定

特點與應用：結構簡單、緊湊，只能承受較小的軸向力，可靠性差。擋圈位于承載軸段時，軸的強度削弱較嚴重。軸用彈性擋圈及軸槽的結構尺寸見GB／T894.1、GB／T894.2

5、軸端擋圈定位與固定

特點與應用：適于軸端需件的定位和固定。可承受劇烈的振動和沖擊載荷，需采取防松措施，如圖中的防松結構。軸端擋圈的結構尺寸見GB／T891及GB／T892

6、鎖緊擋圈定位與固定

特點與應用：結構簡單，不能承受大的軸向力。有沖擊、振動的場合，應采取防松措施。鎖緊擋圈的結構尺寸見GB／T883、GB／T884、GB／T885

7、套筒定位與固定

特點與應用：結構簡單、可靠。適于軸上兩零件間的定位和固定，軸上不需開槽、鉆孔。可將零件的軸向力不經軸而直接傳到軸承上

8、軸端擋板定位與固定

特點與應用：適于心軸的軸端定位和固定，只能承受小的軸向力

9、緊定螺釘定位與固定

特點與應用：適于軸向力很小、轉速很低或僅為防止偶然軸向滑動的場合。同時可起圓周方向和軸向定位和固定的作用。錐端緊定螺釘的結構尺寸見GB／T71

10、銷 定位與固定

特點與應用：結構簡單，用于受力不大，同時可起圓周方向和軸向定位和固定作用
