干貨｜高效實現數學函數的方式——sin/cos篇

2022年1月21日 11:18
瀏覽：3800 收藏：1

IQMath是ti公司平臺上的一個數學運算庫，里面封裝了很多高效的數學運算方法。

例如在不具備浮點運算器的定點處理器使用定點運算，以前寫過一篇Q格式的文章，有簡單介紹過這些知識。

那么問題來了，有朋友的硬件平臺無法使用IQMath，但是他要進行一些三角函數的運算，那么該如何自己動手實現呢？

下面我們來簡單介紹一下整體的思路吧，因為硬件平臺的資源比較緊張；

  • RAM比較少；
  • ROM比較少；
  • CPU處理速度比較慢；

所以這里比較常用的方法就是通過空間換時間，預先將sin，cos的值存儲到數組中，需要用的時候，訪問數組就可以得到具體的數據。這也就是我們經常會提到的查表法。

下面我們來詳細介紹一下。

正弦表

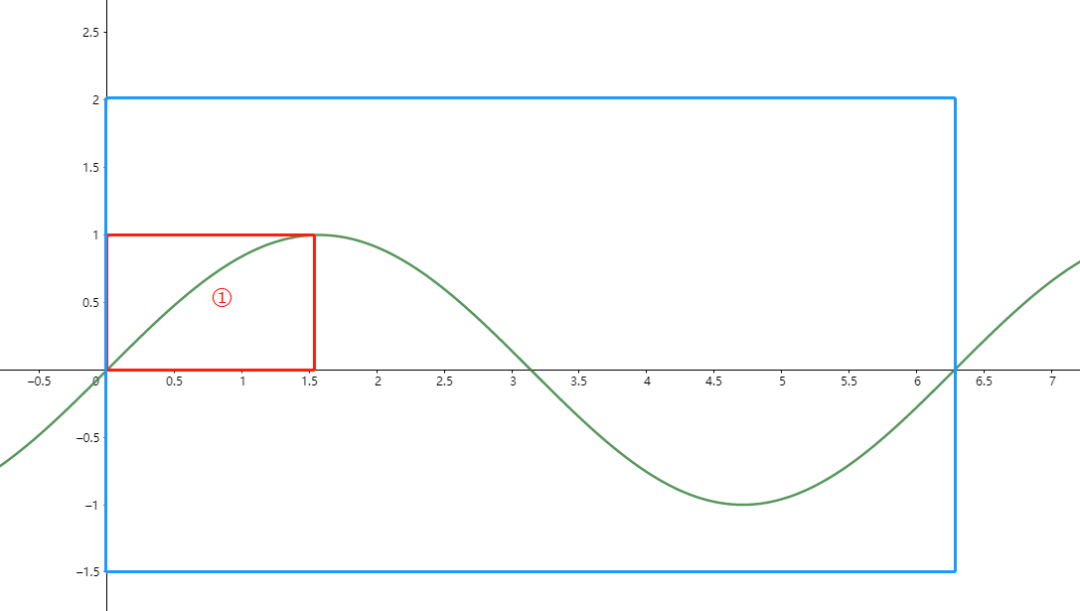

這個正弦函數表達式是這樣的，

具體如下圖所示；

干貨｜高效實現數學函數的方式——sin/cos篇的圖1
正弦波

首先我們來簡單分析一下這個波形：

  • 在藍色框內是一整個周期的波形；
  • 在紅色框內是四分之一個周期的波形；

其實不難發現，我們只要表示出這四分之一個波形的數據，其余剩下的波形都可以通過換算表示出來。

這樣做就大大節省了查表法所需要的空間。

下面我們來介紹一下具體如何實現；

首先我們得搞清楚一個點，就是量綱，統一用歸一化的形式來做。

  • y的范圍是  [-1, 1] ；
  • x的范圍是 [0, 2π] ，當然，x的范圍 [-π, π] 也是沒問題的，下面會繼續介紹；

而在實際的程序中，我們是無法這樣去做的，這些數值我們期望通過整形類型去訪問，所以我們要做到幾點：

  • 盡量避免使用浮點運算；
  • 盡量避免除法；
  • 盡量避免乘法；

所以這里有必要先了解一下Q格式，用左移和右移去代替乘法和除法，提高運算效率；

對于X軸的數據，于是可以將[0, 2π]細分成 128 ，256，512或者 1024 等等；

這里我們先細分成1024等份，正如前面提到的，只需要選擇前四分之一周期的內容即可；

    #define POINT_NUM  256
 #define PI          3.141592f
 for (int i = 0; i < POINT_NUM; i++) {

        printf( "[%03d:%1.4f]\t", i , (sin(i*PI/2 / POINT_NUM)));
        if((i+1) % 8 == 0){
            printf("\r\n");
        }
    }

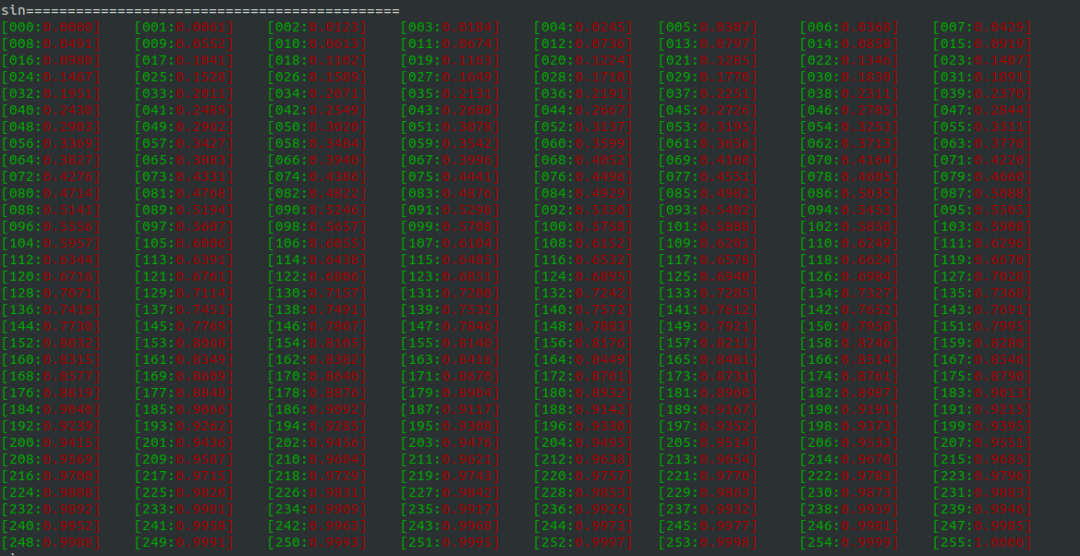

打印的輸出結果如下：

干貨｜高效實現數學函數的方式——sin/cos篇的圖2
浮點類型的正弦表

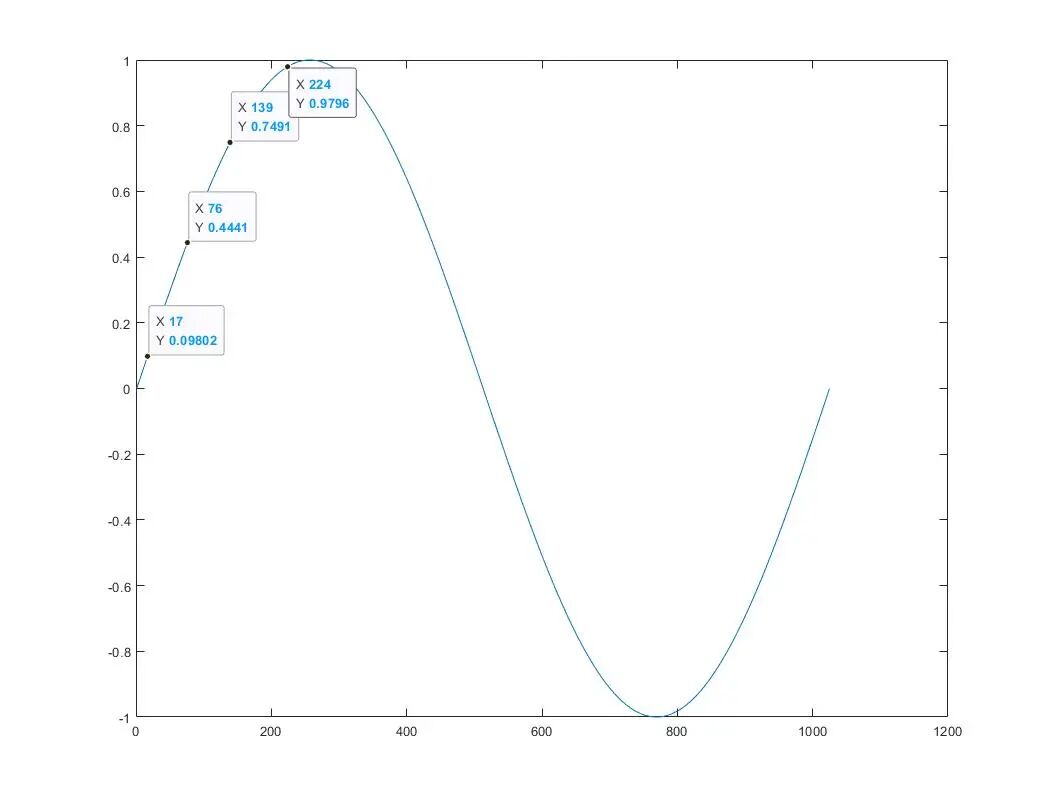

這里我們可以簡單取幾個特殊點驗證一下，發現整體還是可以接受的；

干貨｜高效實現數學函數的方式——sin/cos篇的圖3
matlab輸出的波形

下一步就是將浮點數據y轉化為Q1.15格式哈，

#define POINT_NUM  256
#define PI          3.141592f
 printf("sin=============================================\r\n");
    for (int i = 0; i < POINT_NUM; i++) {

        printf("[ %d:\t0x%04X ]", i, (int16_t)(sin(i*PI/2 / POINT_NUM) * 32768));
        if((i+1) % 8 == 0){
            printf("\r\n");
        }
    }

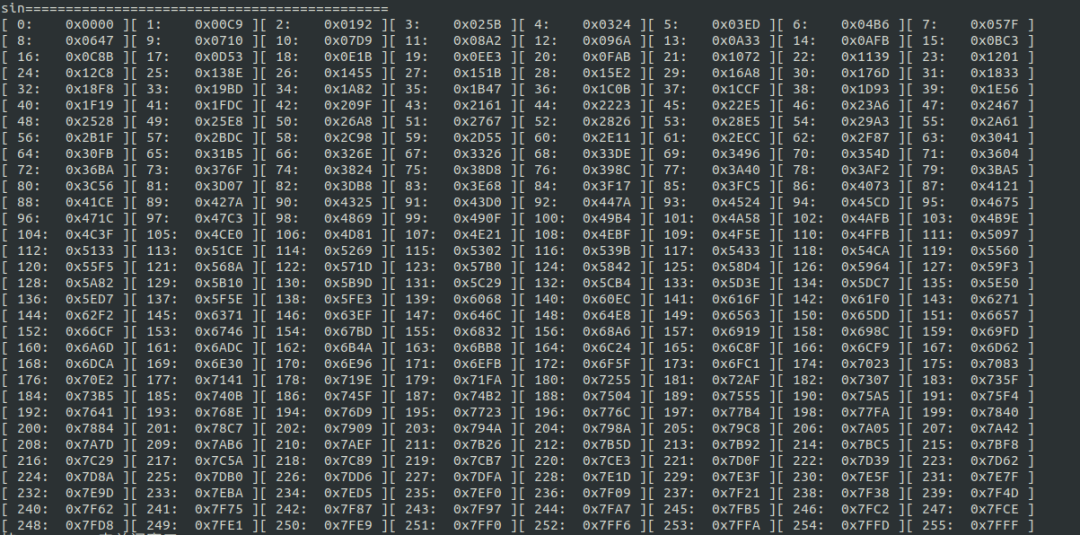

最終輸出結果如下所示；

干貨｜高效實現數學函數的方式——sin/cos篇的圖4
Q格式正弦表

源碼部分

下面這部分代碼是參考ST的mcsdk中的一個實例，下面我們會依次分析每個部分的作用，整體的代碼具體如下所示；

#define SIN_COS_TABLE {\
    0x0000,0x00C9,0x0192,0x025B,0x0324,0x03ED,0x04B6,0x057F,\
    0x0648,0x0711,0x07D9,0x08A2,0x096A,0x0A33,0x0AFB,0x0BC4,\
    0x0C8C,0x0D54,0x0E1C,0x0EE3,0x0FAB,0x1072,0x113A,0x1201,\
    0x12C8,0x138F,0x1455,0x151C,0x15E2,0x16A8,0x176E,0x1833,\
    0x18F9,0x19BE,0x1A82,0x1B47,0x1C0B,0x1CCF,0x1D93,0x1E57,\
    0x1F1A,0x1FDD,0x209F,0x2161,0x2223,0x22E5,0x23A6,0x2467,\
    0x2528,0x25E8,0x26A8,0x2767,0x2826,0x28E5,0x29A3,0x2A61,\
    0x2B1F,0x2BDC,0x2C99,0x2D55,0x2E11,0x2ECC,0x2F87,0x3041,\
    0x30FB,0x31B5,0x326E,0x3326,0x33DF,0x3496,0x354D,0x3604,\
    0x36BA,0x376F,0x3824,0x38D9,0x398C,0x3A40,0x3AF2,0x3BA5,\
    0x3C56,0x3D07,0x3DB8,0x3E68,0x3F17,0x3FC5,0x4073,0x4121,\
    0x41CE,0x427A,0x4325,0x43D0,0x447A,0x4524,0x45CD,0x4675,\
    0x471C,0x47C3,0x4869,0x490F,0x49B4,0x4A58,0x4AFB,0x4B9D,\
    0x4C3F,0x4CE0,0x4D81,0x4E20,0x4EBF,0x4F5D,0x4FFB,0x5097,\
    0x5133,0x51CE,0x5268,0x5302,0x539B,0x5432,0x54C9,0x5560,\
    0x55F5,0x568A,0x571D,0x57B0,0x5842,0x58D3,0x5964,0x59F3,\
    0x5A82,0x5B0F,0x5B9C,0x5C28,0x5CB3,0x5D3E,0x5DC7,0x5E4F,\
    0x5ED7,0x5F5D,0x5FE3,0x6068,0x60EB,0x616E,0x61F0,0x6271,\
    0x62F1,0x6370,0x63EE,0x646C,0x64E8,0x6563,0x65DD,0x6656,\
    0x66CF,0x6746,0x67BC,0x6832,0x68A6,0x6919,0x698B,0x69FD,\
    0x6A6D,0x6ADC,0x6B4A,0x6BB7,0x6C23,0x6C8E,0x6CF8,0x6D61,\
    0x6DC9,0x6E30,0x6E96,0x6EFB,0x6F5E,0x6FC1,0x7022,0x7083,\
    0x70E2,0x7140,0x719D,0x71F9,0x7254,0x72AE,0x7307,0x735E,\
    0x73B5,0x740A,0x745F,0x74B2,0x7504,0x7555,0x75A5,0x75F3,\
    0x7641,0x768D,0x76D8,0x7722,0x776B,0x77B3,0x77FA,0x783F,\
    0x7884,0x78C7,0x7909,0x794A,0x7989,0x79C8,0x7A05,0x7A41,\
    0x7A7C,0x7AB6,0x7AEE,0x7B26,0x7B5C,0x7B91,0x7BC5,0x7BF8,\
    0x7C29,0x7C59,0x7C88,0x7CB6,0x7CE3,0x7D0E,0x7D39,0x7D62,\
    0x7D89,0x7DB0,0x7DD5,0x7DFA,0x7E1D,0x7E3E,0x7E5F,0x7E7E,\
    0x7E9C,0x7EB9,0x7ED5,0x7EEF,0x7F09,0x7F21,0x7F37,0x7F4D,\
    0x7F61,0x7F74,0x7F86,0x7F97,0x7FA6,0x7FB4,0x7FC1,0x7FCD,\
    0x7FD8,0x7FE1,0x7FE9,0x7FF0,0x7FF5,0x7FF9,0x7FFD,0x7FFE}

const int16_t hSin_Cos_Table[256] = SIN_COS_TABLE;

typedef struct
{
  int16_t hCos;
  int16_t hSin;
} Trig_Components;

/**
  * @brief  This function returns cosine and sine functions of the angle fed in
  *         input
  * @param  hAngle: angle in q1.15 format (-1~0.9999)
  * @retval Trig_Components Cos(angle) and Sin(angle) in Trig_Components format
  */
Trig_Components trig_functions( int16_t hAngle )
{
 int32_t shindex;
 uint16_t uhindex;

 Trig_Components Local_Components;

 /* 10 bit index computation  */
 shindex = ( ( int32_t )32768 + ( int32_t )hAngle );
 uhindex = ( uint16_t )shindex;
 //uhindex /= ( uint16_t )64;
    uhindex = uhindex >> 6;
 /**
  | hAngle    | angle  | std   |
  | (0,16384]   | U0_90  | (0,0.5] |
  | (16384,32767]  | U90_180  | (0.5,0.99]|
  | (-16384,-1]   | U270_360  | (0,-0.5]  |
  | (-16384,-32768] | U180_270  | (-0.5,-1) |
 */
//SIN_MASK        0x0300u
 switch ( ( uint16_t )( uhindex ) & SIN_MASK )
 {
//0x0200u
   case U0_90:
  Local_Components.hSin =
            hSin_Cos_Table[( uint8_t )( uhindex )];
  Local_Components.hCos =
            hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  break;
//0x0300u
   case U90_180:
  Local_Components.hSin =
            hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  Local_Components.hCos =
            -hSin_Cos_Table[( uint8_t )( uhindex )];
  break;
//0x0000u
   case U180_270:
  Local_Components.hSin =
            -hSin_Cos_Table[( uint8_t )( uhindex )];
  Local_Components.hCos =
            -hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  break;
//0x0100u
   case U270_360:
  Local_Components.hSin =
            -hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  Local_Components.hCos =
            hSin_Cos_Table[( uint8_t )( uhindex )];
  break;
   default:
  break;
 }
 return ( Local_Components );
}

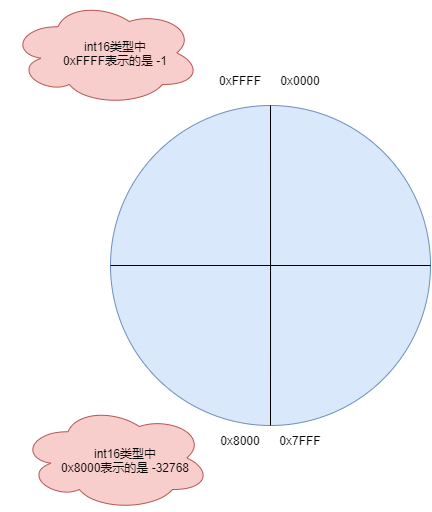

由于輸入的hAngle是Q1.15格式，所以這里可以簡單畫個圖；下面是角度hAngle從0x0000~0xFFFF的示意圖，如下所示；

干貨｜高效實現數學函數的方式——sin/cos篇的圖5
角度值

這里注意，負數是以補碼形式進行保存的，正數的補碼等于他本身；

負數的補碼是除了符號位外，其他位取反，然后加上1；

所以可以算一下 0xFFFF表示-1；

0x8000表示 -32768；

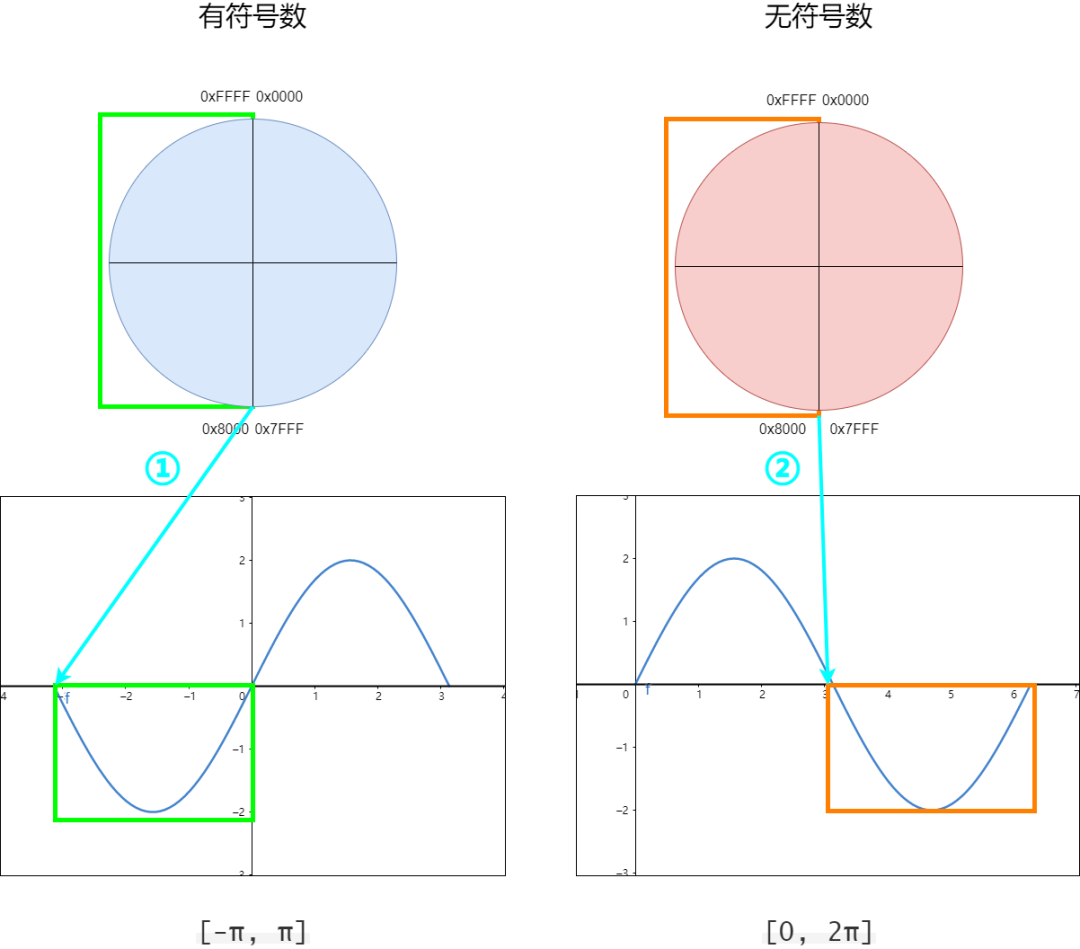

因為Q格式中有無符號的范圍和帶符號的范圍，所以這里的hAngle充分利用這個16 bit的數據，并且兼容了傳入參數可以是有符號int16或者是無符號uint16，這里比較繞，先看下面這張圖片；

干貨｜高效實現數學函數的方式——sin/cos篇的圖6
有符號和無符號 對比

上圖中；

  • 左邊是有符號 int16 ，右邊是無符號數 uint16 ；
  • 兩個圓形分別表示 int16 和 uint16 的數值范圍；
  • 左邊綠色框內的波形相對應，橙色框內的波形相對應；

這里有幾點我們要注意一下，無論是有符號和無符號，他們的周期都是相同的；

  • 有符號整數 int16 ：-32768 ~ 32765 ，
  • 無符號整數 uint16 ：0 ~ 65535，

所以這兩者都使用 65536個數來表示正弦的一個周期，也就是 2π。

這里是比較關鍵的地方，因此對于 0x8000 這個關鍵點，有符號和無符號所表示的數值是不同的；

  • 有符號整數 int16 ：0x8000 表示為 -32768；
  • 無符號整數 uint16 ：0x8000 表示為 32768；

因此這他們剛好相差了一個周期 65536，所以表示的正弦數值y是相同的，正如上圖中藍色箭頭①和②所示。

內部實現

由于有符號整數 int16 的最高位是符號位，所以這里我們先把它轉化成無符號整形；

前面用 int32類型是為了防止數據溢出，這里加上32768，相當于對正弦波平移了半個周期，所以在下面y和x的映射關系需要根據實際情況來修改；

/* 10 bit index computation  */
shindex = ( ( int32_t )32768 + ( int32_t )hAngle );
uhindex = ( uint16_t )shindex;
//uhindex /= ( uint16_t )64;
uhindex = uhindex >> 6;

因為前面提高過正弦表的四分之一是256個數據，所以整個正弦周期應該是 1024 個細分數據，那也就是2的10次，就需要 10 bit；

  • 10 bit 的數據范圍是  0~1023 ;
  • 16 bit 的數據范圍是  0~65535 ;

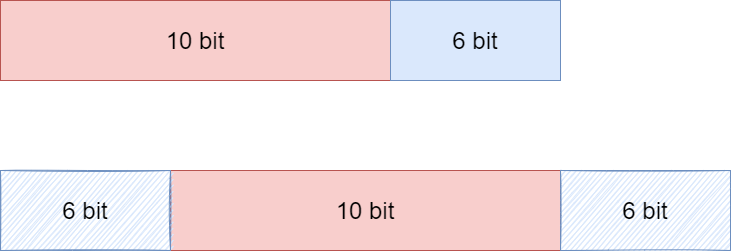

為了獲取有效的高10 bit數據，對數據右移 6 bit，具體如下所示；

干貨｜高效實現數學函數的方式——sin/cos篇的圖7

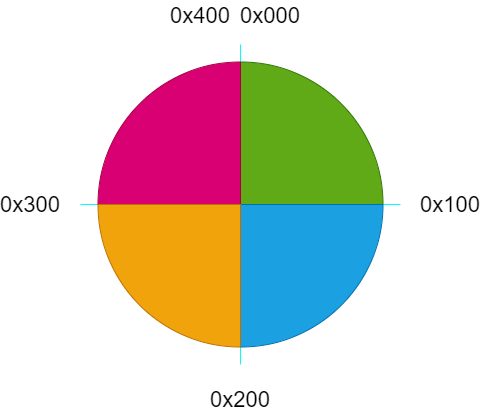

所以，我們又可以得到以下這個數據的范圍 0 ~ 1023 ，0 ~ 0x400

干貨｜高效實現數學函數的方式——sin/cos篇的圖8

因此我們在程序中引入四個掩碼，作為正弦波形落在哪個象限的標識位，這樣也避免了使用除法運算，提高了效率，具體如下所示；

#define SIN_MASK        0x0300u
#define U0_90           0x0200u
#define U90_180         0x0300u
#define U180_270        0x0000u
#define U270_360        0x0100u

其中，U0_90表示 0° ~ 90°，以此類推；

那為什么是這個映射關系呢？

0~90°不應該是從 0x000u~0x100u嗎？這里我們再簡單解釋一下；

前面有一個這樣的操作，具體如下；

shindex = ( ( int32_t )32768 + ( int32_t )hAngle );
uhindex = ( uint16_t )shindex;

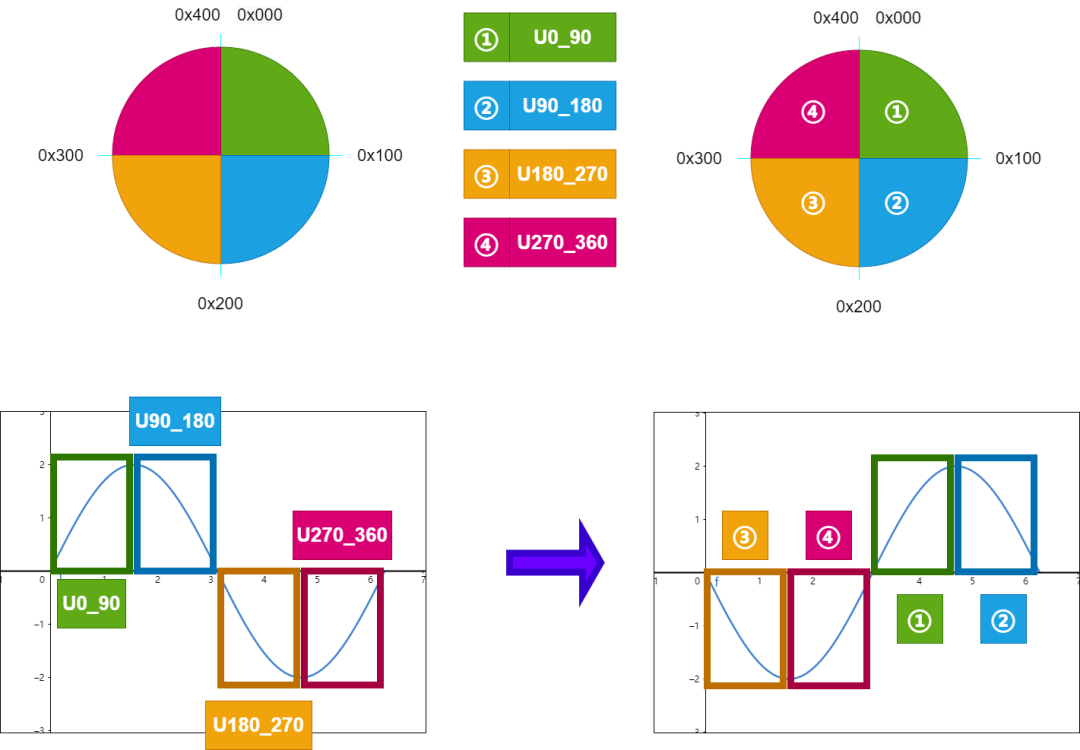

這里的hAngle加上32768，相當于加了一個π，正弦波形向左移動了半個周期；因此整體的映射關系要和原始的數據對應起來，具體如下所示；

干貨｜高效實現數學函數的方式——sin/cos篇的圖9

最后，既然我們已經知道波形在哪個象限了，就可以根據當前象限和我們正弦表的關系來得到新的波形，這里有中心對稱，關于y軸對稱，簡單做一下變換就可以得到正弦值和余弦值；

//SIN_MASK        0x0300u
 switch ( ( uint16_t )( uhindex ) & SIN_MASK )
 {
//0x0200u
   case U0_90:
  Local_Components.hSin =
            hSin_Cos_Table[( uint8_t )( uhindex )];
  Local_Components.hCos =
            hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  break;
//0x0300u
   case U90_180:
  Local_Components.hSin =
            hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  Local_Components.hCos =
            -hSin_Cos_Table[( uint8_t )( uhindex )];
  break;
//0x0000u
   case U180_270:
  Local_Components.hSin =
            -hSin_Cos_Table[( uint8_t )( uhindex )];
  Local_Components.hCos =
            -hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  break;
//0x0100u
   case U270_360:
  Local_Components.hSin =
            -hSin_Cos_Table[( uint8_t )( 0xFFu - ( uint8_t )( uhindex ) )];
  Local_Components.hCos =
            hSin_Cos_Table[( uint8_t )( uhindex )];
  break;
   default:
  break;
 }

總結

本文簡單介紹了正余弦函數的實現，參考了ST的mcsdk中算法，做了簡單的分析，其中需要了解一部分Q格式進行定點運算的知識。本文可能存在錯誤和紕漏，請大家指出。如果大家有更好的方法，歡迎在下方討論。
