1 引言

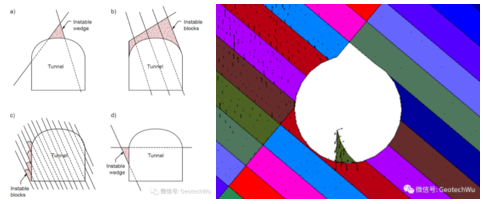

在深度相對較淺的節理巖體中進行地下開挖，最常見的破壞類型是楔形狀巖體從頂板上掉落或從側壁上滑出(片幫)。這些楔形體由相交的構造節理形成，這些構造特征將巖塊分隔成離散但又相互交錯的塊狀體。當隧道開挖形成一個自由面時，來自圍巖的約束就會被消除。如果邊界平面連續或沿不連續的巖橋被破壞，那么這些楔塊中的一個或多個就會從表面掉落或滑動。

在這種情形下，如果開挖寬度太大, 則會形成多個楔甚至楔與楔之間形成貫通。除非開挖后立即采取支護措施，否則圍巖的穩定性會迅速惡化。每一個楔形體，如果允許其掉落或滑動，都會導致巖塊的約束和互鎖減少，這反過來又會使其他wedge掉落。這一破壞過程將繼續下去，直到形成巖塊的自然拱或者隧道被掉落的巖塊填滿。離散元程序UDEC和3DEC從數學和物理的角度有效地解釋了這種破壞機理和過程,參看【GIIC-UDEC操作教程(3)---巷道頂板冒落】。

2 塊體穩定性分析方法

與上面描述的連續破壞過程不同，在地下開挖過程中，經常需要分析孤立楔形體的穩定性，顯然，UDEC和3DEC可以直接分析這種剛性楔形體的穩定性。在實踐中，一個非常有用的分析工具是UnWedge(地下開挖巖石楔的穩定性分析，V5.013, 12/06/2021)。UnWedge用于確定由結構不連續的交叉點形成的巖楔穩定性，基本的工作機理是極限平衡法, 可以計算出楔形體的安全系數。

關鍵塊理論能夠分析孤立楔形體的穩定性，例如【石根華的Discontinuous Deformation Analysis (DDA)文獻聚合 】和Warburton(1985,1987)。

[1] Warburton, PM. (1985) A computer program for reconstructing blocky rock geometry and analyzing single block stability. Computers & Geosciences 11(6), 707-712.

[2] Warburton P. M. (1987) Implications of keystone action for rock bolt support and block theory. Int. J. Rock Mech. Min. Sci. & Geomech. Abstr. Vol. 24, 283-290.

3 孤立的剛性塊體分析

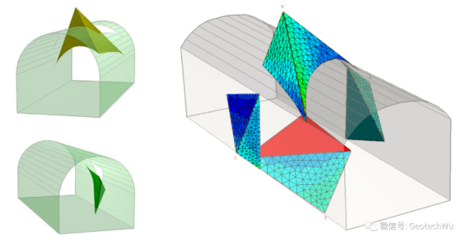

孤立的剛性塊體穩定性分析(Isolated Rigid Body Analysis)是Ghazal提出的算法在3DEC中的改進【block analyze-stability】。這種方法計算位于地下開挖表面任何形狀的單一三維剛性塊的穩定性。孤立的塊體意味著它單獨存在于巖體中，忽略了其他塊體的存在。塊體作為剛體進行平移和旋轉，并與周圍的連續巖體進行互動。塊體在開挖之前，最初在其所有面上都受到初始應力的作用。該方法包括計算由于開挖過程(開挖面的應力釋放)導致的塊體運動和塊體表面的應力變化。

[1] Ghazal, R., F. Hadj-Hassen, and M. Tijani. (2011) “A new numerical method to study isolated blocks around underground excavations taking into account in-situ stresses,” in Proceedings, 45th US Rock Mechanics / Geomechanics Symposium (San Francisco, California, June 2011). Alexandria, Virginia: ARMA.

[2] Ghazal, R., F. Hadj-Hassen, and M. Tijani. (2011) “Stability modelling of isolated rock blocks at the surface of underground excavations taking into account in-situ stresses”. In Proceedings, 12th ISRM Congress (October 2011, Beijing, China), Harmonising Rock Engineering and the Environment Zhou Y, editor.

從理論上講，如果使用"剛性塊"假設，這種方法求出的安全系數與3DEC方法求出的安全系數應該相同，然而這個改進對于安全系數的計算更直接，只需要輸入塊體的幾何形狀、連接屬性(kn和ks)和原巖應力。通過計算塊體面上的安全系數來評估塊體的穩定性。

本文下半部分將詳細分析block analyze-stability命令的使用方法。
