本文作為#嵌入式系統Ansys SCADE系列專題內容，此次將主要介紹『基于SCADE Suite模型的驗證』，第一部分是關于驗證手段的介紹，其中包含Ansys SCADE Suite支持的驗證工具介紹；第二部分是介紹如何使用SCADE認證級測試環境；第三至第七部分是其他驗證手段的介紹。

《安全關鍵軟件開發與審定—DO-178C標準實踐指南》書中指出：驗證，是應用于整個軟件生命周期的一個整體性過程。在DO-178C中的驗證，是包括評審、分析和測試的一個組合。評審是提供一個定性的評估；分析是提供正確性的可重復的證據；測試是運行一個系統或系統部件，以驗證它滿足指定的需求并檢測其錯誤。

《基于模型的開發和驗證標準—DO-331》中指出使用基于模型的開發和驗證(MBDV)后，就在傳統驗證手段基礎上增加了模型仿真。模型仿真指使用仿真器檢查一個模型行為的活動，模型仿真器是一個設備、計算機程序或系統，使得一個模型能夠執行以表明其行為，從而支持驗證確認。DO-178C中原先通常由評審，分析和測試完成的驗證工作，可以由模型仿真部分來代替或者組合進行。具體驗證流程中使用的關于模型仿真的方法，需要寫入驗證計劃并通過局方的審查，DO-331提供了模型仿真的專門指南。

針對軟件高層需求、軟件低層需求、軟件架構這些數據，相對于評審和分析的傳統手段，模型仿真是一種動態的驗證手段，更加直觀有效。模型仿真的主要特點是：

• 測試是針對可執行目標碼來進行的，模型仿真主要是針對低層需求(設計模型和軟件架構)的仿真；

• 大部分模型仿真工具使用的代碼通常不同于加載到目標環境的代碼；

• 模型仿真的環境通常是PC，也不同于測試使用的目標機運行環境。

所以，使用模型仿真依然不能省略在目標機上的測試活動。DO-331的MB.6.8.3節指出：模型是基于需求開發出來的，為模型仿真而開發的仿真用例和仿真規程，也應該是基于同樣的需求編寫的。考察DO-178C的流程，Suite模型通常相當于低層需求，則Suite模型、仿真用例和仿真規程都是基于高層需求設計的。如果仿真用例和仿真規程用于正式驗證置信度，那么，仿真用例和仿真規程的準確性需要驗證，仿真結果需要評審，仿真結果與預期結果的差異需要解釋。

SCADE模型檢查器 (Model Checker) 支持靜態檢查Suite模型的語法語義，這是最基本的驗證活動，也是成功運行其他SCADE驗證工具和方法的前提。它通過一組內置的規則檢查SCADE模型，檢查完畢后生成報告，其中包含檢測到的可能的警告或錯誤。其主要功能是檢查1.丟失的或多余的定義；2類型一致性；3. 時序一致性；4. 因果分析的一致性；5. 初始化分析一致性等規則。

SCADE模型仿真器 (Model Simulation) 支持在PC端仿真模型的行為，也可以作為QTE大規模自動化模型仿真活動之前的預仿真。SCADE 仿真器是可視化的調試環境，支持?jǐn)帱c(diǎn)設定，測試用例的保存、載入、測試結果的輸出等功能完成模型仿真。

SCADE認證級測試環境 (Qualified Test Environment) 是一套自動化環境，除融合了模型仿真和模型覆蓋驗證功能外，還支持管理仿真用例、仿真規程和仿真結果。

SCADE模型覆蓋分析 (Model Coverage) 支持低層需求的覆蓋驗證。除了可以單獨執行外，更常見的操作是基于QTE進行大規模自動化的模型覆蓋。

以上四個工具可應用于SCADE開發安全關鍵項目中最基本的驗證活動。除此之外，還有SCADE快速原型(Rapid Prototype)，SCADE形式化驗證(Design Verify)（*關于該部分內容可詳細參考《基于SCADE模型的形式化方法》的第五節），SCADE最壞運行時間和堆棧分析(Timing and Stack Optimizer)，SCADE編譯器驗證套件(Complier Verification Kit)，SCADE軟件生命周期管理(ALM)橋接器和SCADE多學科仿真文件生成(FMI/FMU)生成器等工具用于其他的驗證活動。

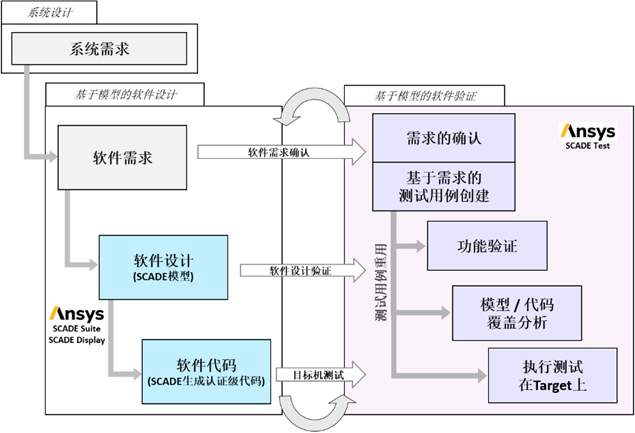

圖表1: SCADE認證級測試環境工作流

大規模的自動化驗證活動推薦使用SCADE的認證級測試環境(Qualified Test Environment)來操作。SCADE QTE是可通過DO-330 TQL-5級別鑒定的驗證工具。SCADE QTE工作流，主要分為如下個步驟

• 驗證軟件需求的正確性；

• 基于需求創建測試用例，并評審其正確性；

• 執行在主機上的功能測試；

• 執行在主機上的模型覆蓋分析；

• 執行在主機上的代碼結構覆蓋分析(SCADE 2020版本后省略該步驟)；

• 執行在目標機上的測試。

SCADE Suite模型最常用的測試用例類型是擴展名為.sss的文件，該文件基于Tcl腳本格式的仿真文件格式，可擴展性強。其主要的語法規則如下:

• #符號開頭的是注釋，如圖表2所示，可根據預定義的驗證計劃編寫

• 當前測試用例的名稱

• 當前測試用例的描述，目標，約束等信息

• 當前測試用例的編號，供可追蹤性管理

• 當前測試用例所覆蓋的上層需求編號，供可追蹤性管理

• SSM::set<var><val>

• var為輸入變量、外部引用變量 (Sensor)的名稱

• val為下一周期的輸入值

• SSM::cycle [<integer>]

• 設置運行integer個周期

• integer為整型，數組必須大于0

• 不填寫integer，則默認值為1

• SSM::set_tolerance [path=<var>] real=<tolerance>

• var為期望觀察的輸出變量、局部變量的名稱；

• tolerance為設置的檢測精度值。一旦設置后，該變量的檢測精度保持不變，直到有新的設置改變檢測精度。

• l SSM::ccheck <var><val> {{ sustain=(( forever | <integer> )) |real=<tolerance> }}

• integer為整型，必須大于0；

• var為待檢測的輸出、局部變量的名稱或別名；

• 該檢測語句在下一次SSM::cycle語句執行時啟用。如果SSM::cycle語句的周期值為N且N>1，則默認情況下，該檢測語句僅在第一周期執行，后N-1周期不執行；如果要檢測語句保持多執行若干周期，可以使用sustain=……語句設置；

• 如果forever代替integer，則變量的檢測保持到測試結束；

• 如果沒有sustain=……的語句，則該變量的檢測僅在下一周期啟用；

• 該語句的real=……檢測精度設置優先級高于SSM::set_tolerance……語句的設置；如果沒有real=……的語句，或者該語句執行完畢后，該浮點型變量的檢測精度值遵從SSM::set_tolerance語句的設定；

• 初始化文件內禁用該語句。

下圖是測試用例規則的范例

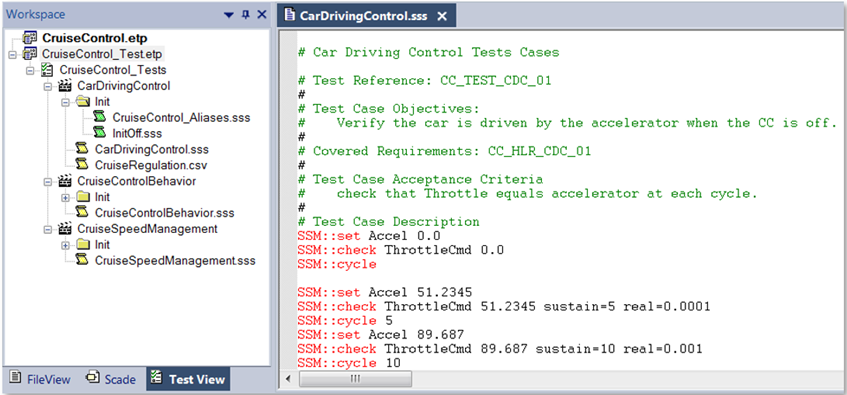

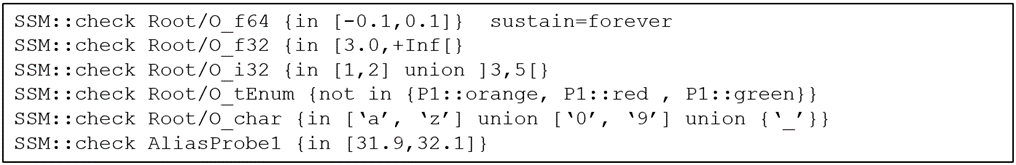

圖表2: SCADE測試用例范例

從SCADE 2020版本開始，測試用例腳本語言新增了一些擴展，以支持用戶更好地設計測試用例

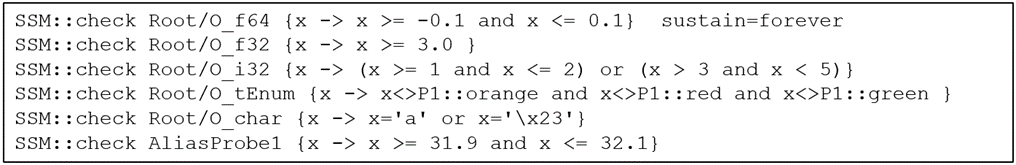

2.1.1  輸出參數支持使用Lambda表達式來檢查范圍

Lambda 表達式 (lambda expression) 支持以匿名函數形式編寫測試用例中的輸出參數

圖表3: 測試用例的輸出參數支持使用Lambda表達式

2.1.2  輸出參數支持使用區間表達式來檢查范圍

區間表達式中，可取邊界值用[]符號，不可取邊界值用][符號，注意不是用()符號

圖表4: 測試用例的輸出參數支持使用區間表達式

2.1.3  輸入輸出參數支持直接使用模型中的常量來設置

圖表5: 測試用例的輸入輸出參數支持使用模型中的常量

2.1.4  輸入輸出參數支持IEEE754標準定義的無窮數Inf和非數值Nan的使用

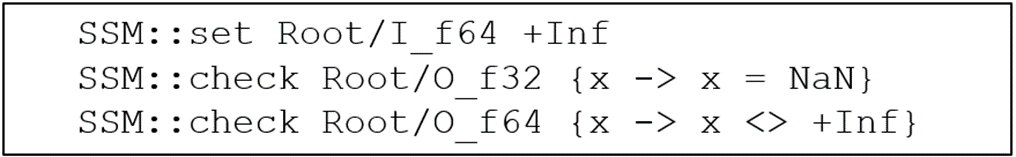

圖表6: 測試用例的輸入輸出參數支持IEEE754標準定義的無窮數Inf和非數值Nan

2.1.5  輸入輸出支持對字符串的某字符進行單獨設置

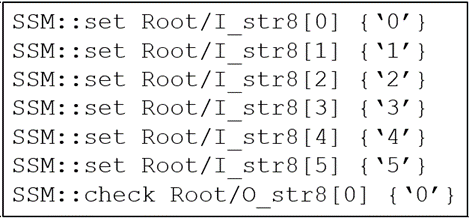

圖表7: 測試用例的輸入輸出參數支持設置字符串的某單獨字符

使用SCADE QTE在主機上進行功能測試的結果如下圖，既有圖形化的報告，也有文本化的報告。圖形化的報告既有按照測試場景周期排列的，也有按照圖形比對結果排列的。可以從結果報告中看到測試用例編號、待測變量名稱、實際輸出、期望輸出、精度約束等信息。

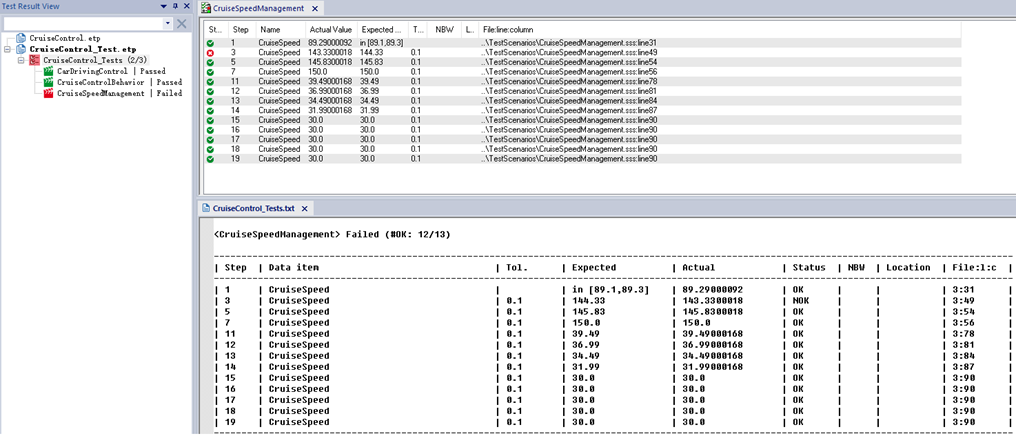

圖表8: 使用SCADE QTE在主機上進行功能測試

2.3 執行在主機上的模型覆蓋分析

《基于模型的開發和驗證標準—DO-331》中指出模型覆蓋分析支持檢測和解決

• 基于需求的仿真用例或仿真規程的缺陷

• 高層需求的不充分或缺陷，而設計模型是基于高層需求的

• 先前未確認的派生的低層需求

• 設計模型中的非激活功能

• 設計模型中的非預期功能

《安全關鍵軟件開發與審定—DO-178C標準實踐指南》中指出代碼結構覆蓋分析支持檢測和解決

• 基于需求的仿真用例或仿真規程的缺陷

• 需求的不充分

• 非激活代碼

• 死代碼

另外，覆蓋分析需要依據不同的軟件研制級別選擇特定的覆蓋準則。DO-178C中定義了以下幾個準則：

• 語句覆蓋：設計若干測試用例，運行被測程序，使得程序中每個可執行語句至少執行一次。語句覆蓋被認為是相對較弱的準則，因?yàn)樗辉u價一些控制結構并且不檢測某種類型的邏輯錯誤。一個if-else構造只需要判定為真，就可以達到語句覆蓋

• 判定覆蓋：設計若干測試用例，運行被測程序，使得程序中每個判斷取真分支和取假分支至少執行一次

• 條件變更/判定覆蓋：對每一個程序模塊的入口點和出口點都至少考慮被調用一次，且需求中的每條輸入值都至少能獨立地影響輸出值一次。航空的機載軟件領域僅A級軟件需要應用該準則

• 數據耦合：兩個模塊彼此間通過數據參數交換信息

• 控制耦合：模塊間傳遞的不但有數據，還包括控制信息，使得一個軟件模塊影響另外一個軟件模塊執行的方式和程度

使用SCADE軟件進行MBDV開發時，僅需設計一套基于高層需求的仿真用例和仿真規程，即可同時應用于設計模型的覆蓋分析、代碼結構的覆蓋分析。

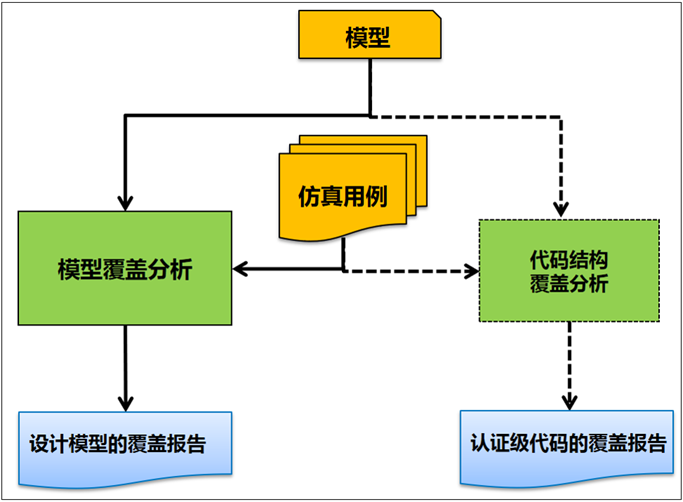

圖表9: 基于高層需求的仿真用例可以同時進行模型覆蓋分析和代碼結構覆蓋分析

SCADE MTC是可通過DO-330 TQL-5級別鑒定的驗證工具。程序插樁(Instrument)是覆蓋分析的關鍵技術之一，它是在保證被測程序原有邏輯完整性的基礎上插入一些探針(本質上就是進行信息采集的代碼段，可以是賦值語句或采集覆蓋信息的函數調用) ，通過探針的執行并拋出程序運行的特征數據，通過對這些數據的分析，可以獲得程序的控制流和數據流信息，進而得到邏輯覆蓋等動態信息，從而實現測試目的的方法。SCADE同樣使用插樁技術進行覆蓋分析, SCADE MTC在2019版本之前是可通過DO-178C/DO-330 TQL-5級別鑒定的驗證工具。

使用SCADE QTE在主機上進行模型覆蓋分析結果如下圖，可以便捷地通過顏色來區分覆蓋分析的完整度，綠色是完全覆蓋，黃色是部分覆蓋，紅色是未覆蓋。

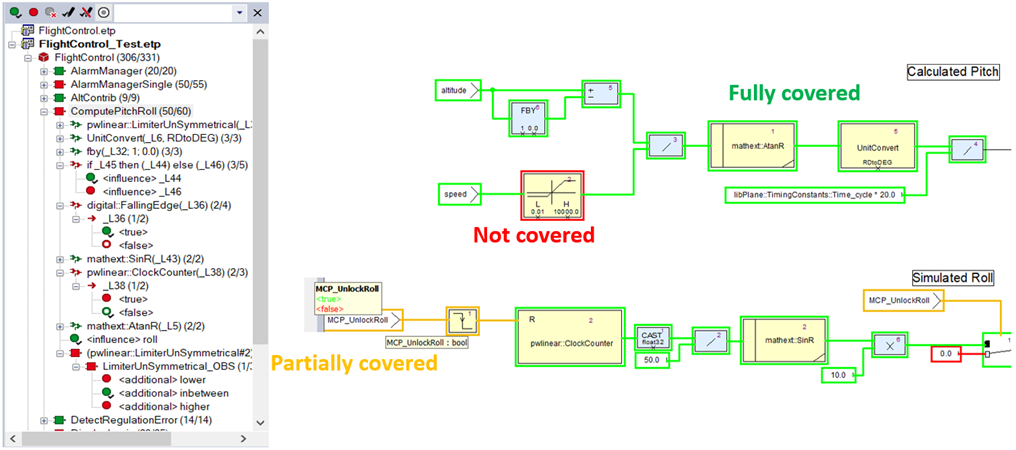

圖表10: 使用SCADE QTE在主機上進行模型覆蓋分析

2.3.1  模型覆蓋分析的新特性

從SCADE 2019版本開始，SCADE Suite的覆蓋分析工具經過改進提升，可通過DO-178C/DO-331 TQL-4級鑒定，因此在一定條件下，使用該工具進行的模型覆蓋分析也等價于代碼結構覆蓋分析。

而在結構覆蓋點不充分時，支持使用預定義的定制操作符進行覆蓋分析。定制覆蓋方法中需要區分出覆蓋觀察操作符(CO: Coverage Observer)和被觀察操作符(Observee)，覆蓋觀察操作符CO需要將被觀察操作符的所有I/O都作為輸入，根據覆蓋觀察操作符CO的輸出不同，分為三種定制覆蓋情況。

2.3.1.1       覆蓋觀察操作符CO無輸出

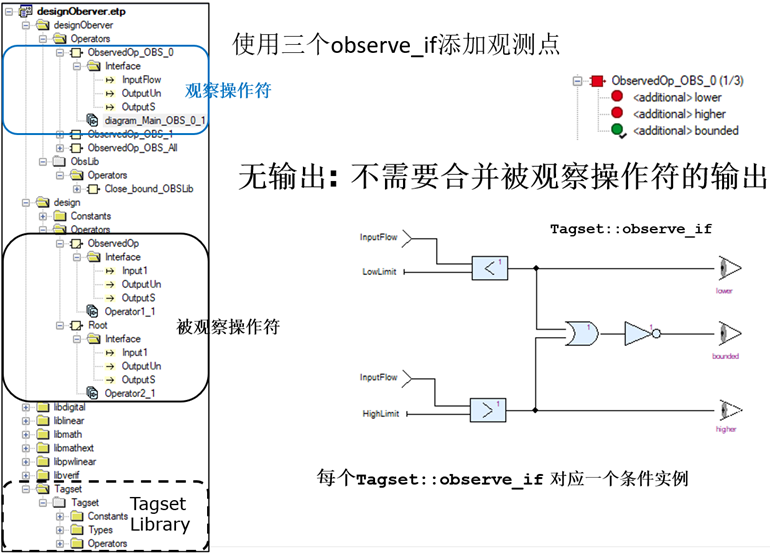

圖表11: 定制模型覆蓋分析情況一，CO無輸出

2.3.1.2       覆蓋觀察操作符CO僅返回一個輸出

圖表12: 定制模型覆蓋分析情況二，CO僅返回一個輸出

2.3.1.3       覆蓋觀察操作符CO返回與被觀察操作符同樣多的輸出

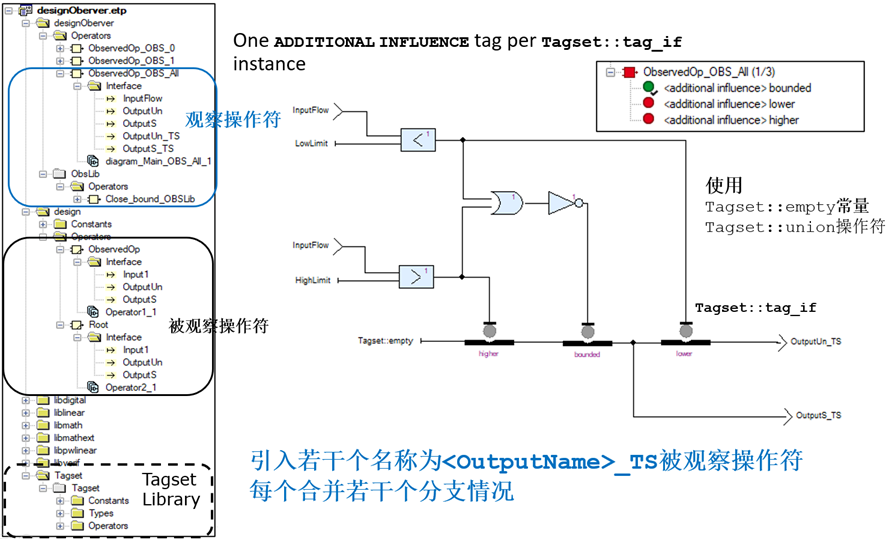

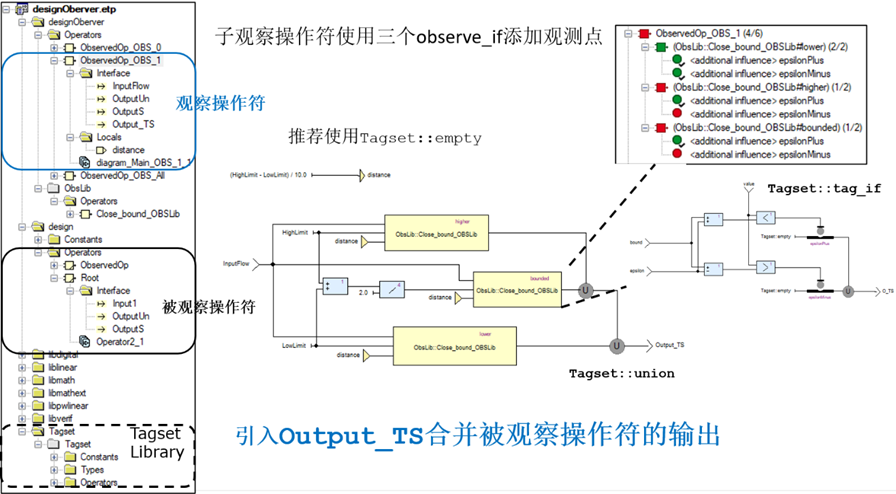

圖表13: 定制模型覆蓋分析情況三，CO返回若干個輸出

2.3.2  使用形式化分析引擎協助進行模型覆蓋分析

作為完整的驗證活動的一部分, 覆蓋分析總是最耗時的。在大型認證級項目中，工程師們很難對某些嵌套關系或者組合關系特別復雜的分支快速便捷地設計出對應的測試用例，以分析出該未覆蓋的分支到底是：

• 測試用例不足引起的

• 還是死/未激活代碼引起的

SCADE Suite從2021版本開始推出使用形式化方法來協助分析模型覆蓋結果，該方法可以極大地減少工程師們在模型覆蓋分析活動中的工作量，在國內航空航天、軌道交通幾家單位的試點應用后反饋良好。該方法的原理可參考《基于SCADE模型的形式化方法》中第六節的內容。通常該方法的分析結果有三種

• 可覆蓋Coverable : 返回測試用例(.sss類型)

• 不可覆蓋Uncoverable : 證明該分支不可達

• 未知Undecided : 在指定條件下因狀態空間暴漲使得形式化分析引擎無解

該方法既可以在模型開發階段使用，也可以在模型的驗證階段使用。為了縮小分析的狀態空間，該方法同樣支持在模型中添加包括Assume和Guarantee在內的約束,使得形式化分析引擎在限定的范圍內得出有意義的結果。

使用老版本SCADE軟件的用戶也可以通過升級軟件并使用該功能來積累測試用例，然后退回到老版本SCADE中復用先前積累的測試用例進行覆蓋分析。值得一提的是，推導出來的測試用例需要進行評審或分析，補充可能的高層需求。

2.3.2.1       在開發階段使用形式化方法對模型的覆蓋分析

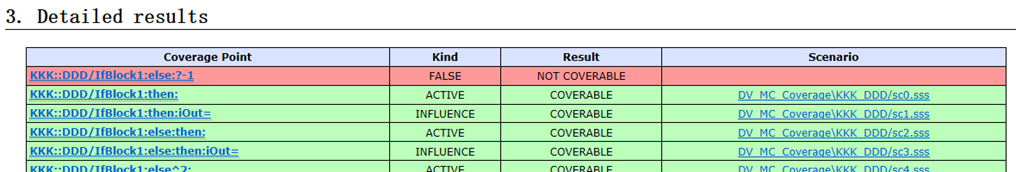

在開發階段對模型的覆蓋分析，有助于設計人員自主分析出所設計的模型是否有非預期的不可達分支，提前改正可能的錯誤，以減輕后期驗證階段測試人員覆蓋分析的工作量。使用方法是在開發工程中，右鍵單擊某操作符，在彈出菜單中選擇Coverability Analysis->Analyze，等待片刻后(模型越復雜等待時間越長)，會得出分析結果。如果分支可以覆蓋，條目的背景色為綠色，Result列顯示COVERABLE，并在最后一列返回出可覆蓋該分支的測試用例的文件路徑超鏈接，可點擊該超鏈接打開該文件。如果分支不可覆蓋，條目的背景色為紅色，Result列顯示NOT COVERABLE，且最后一列為空。

圖表14: 在開發階段使用形式化方法對模型的覆蓋分析，結果可覆蓋

圖表15: 在開發階段使用形式化方法對模型的覆蓋分析，結果不可覆蓋

2.3.2.2       在驗證階段使用形式化方法對模型的覆蓋分析

在驗證階段對模型的覆蓋分析操作方法是先做完2.3節主機上的模型覆蓋分析后，針對驗證工程中未覆蓋的分支，右鍵單擊某分支未完全覆蓋的操作符，在彈出菜單中選擇Coverability Analysis->Analyze，等待片刻后(模型越復雜等待時間越長)，會得出分析結果。

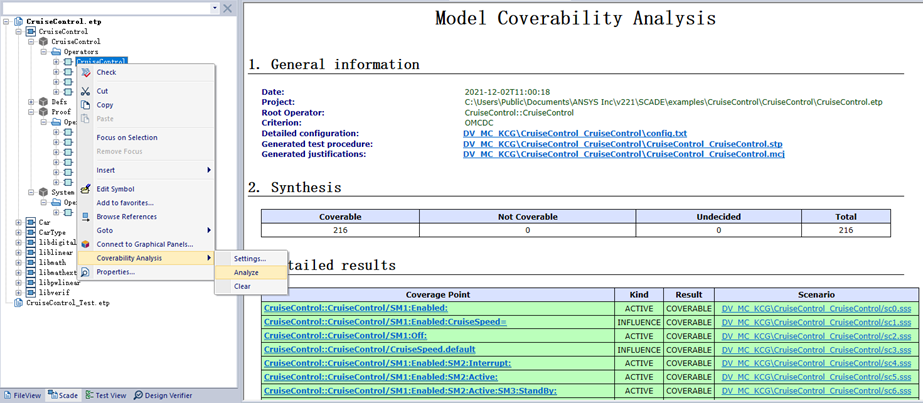

圖表16: 在驗證階段使用形式化方法對模型的覆蓋分析

如2.3節所述，在SCADE 2019版本之前，SCADE Suite 覆蓋分析工具僅可通過DO-178C/DO-331 TQL-5級工具鑒定，因此需要進行模型覆蓋分析和代碼覆蓋分析兩項驗證活動。而在在SCADE 2019版本之后，SCADE Suite覆蓋分析工具可通過DO-178C/DO-331 TQL-4級鑒定，因此在一定條件下，使用該工具進行的模型覆蓋分析等價于代碼結構覆蓋分析。如果用戶使用的是老版本的SCADE工具，依然可以通過單擊代碼分析按鈕的操作，獲取模型對應的代碼級覆蓋分析結果。

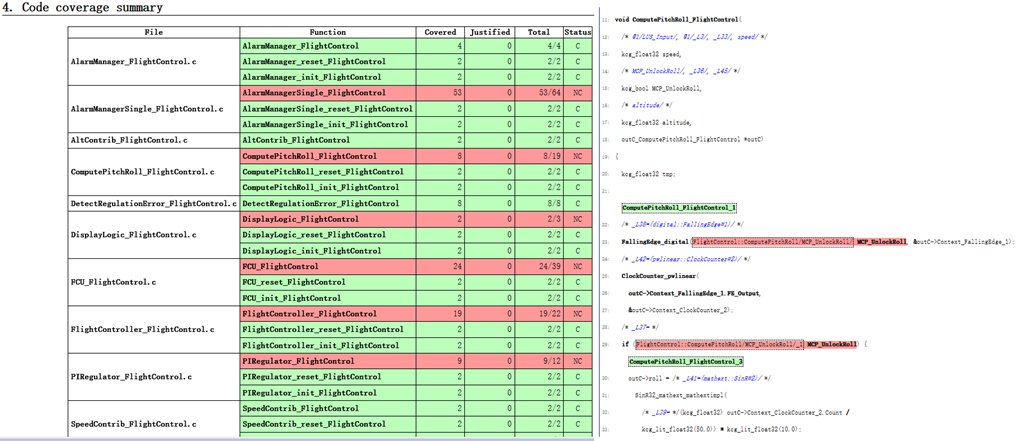

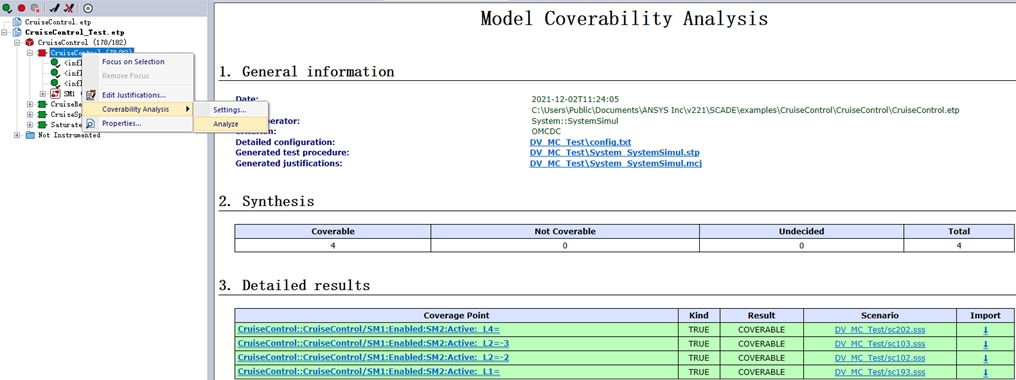

圖表17: 使用SCADE QTE在主機上進行代碼覆蓋分析

如果需要在目標機上進行軟硬件集成測試時，SCADE QTE支持將主機上測試完畢后得到的測試用例轉換為可連接目標機的第三方程序?qū)?yīng)的測試用例，以便用戶能簡單快捷地進行目標機上的測試。SCADE QTE可支持向LDRA Test，IBM RTRT，VectorCast，CANTAT和RapiTest等多款軟件的測試用例轉換。

圖表18: 使用SCADE QTE在目標機上的測試

SCADE快速原型 (Rapid Prototype) 支持快速設計人機界面，可用于和SCADE Suite模型的接口映射后，進行交互式驗證或直接生成獨立可執行程序。

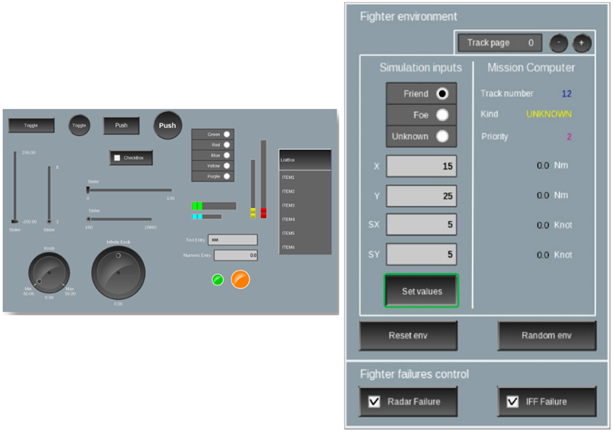

圖表19: SCADE快速原型 (Rapid Prototype) 設計的人機界面

SCADE嵌入了AbsInt公司的aiT WCET和StackAnalyzer兩個工具，并在此基礎上定制形成了SCADE Suite TSO/TSV (Timing and Stack Optimizer/Verifier) 兩款工具，使得用戶可基于Suite模型直接進行性能分析，以滿足DO-178C中目標機兼容方面的分析工作。aiT WCET和StackAnalyzer兩款工具的詳細介紹可參考安裝目錄下AbsInt公司的手冊。

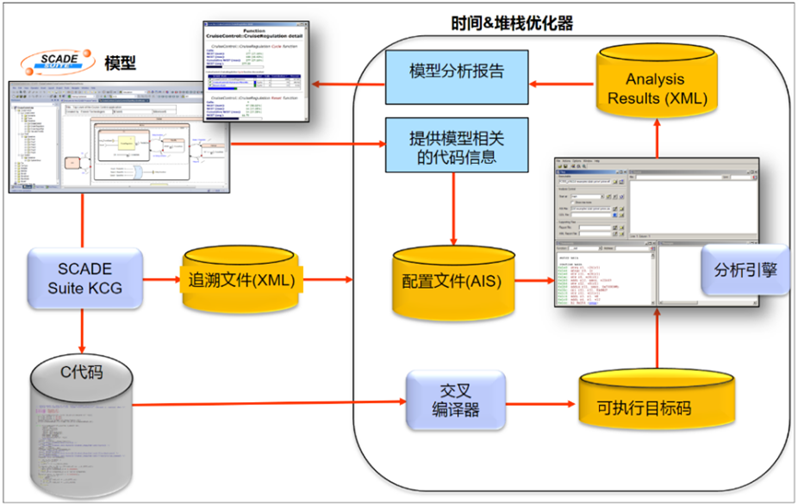

圖表20: SCADE Suite運行最壞運行時間和堆棧分析的工作流

在安全關鍵項目的開發中，SCADE編譯器驗證套件主要有兩大作用

1.CVK支持驗證編譯器

• 在特定的嵌入式操作系統（Embedded OS）上

• 在特定的中央處理器（CPU）上

• 在特定的編譯選項（Compiler Option）上

是否可以將SCADE Suite KCG生成的C代碼正確地編譯為目標碼。

2.在項目前期通過使用CVK后，以極小的工作量就可以得出目標機兼容相關的限制信息。可在此基礎上定制Suite建模規范，完善DO-178C標準的計劃過程中的開發標準。另外，也可以設計專門的規則檢查器，以檢測設計的模型是否違反了定制的建模規范。

編譯器驗證包主要包括如下內容

• C語言的安全子集

• 符合上述C語言安全子集的樣本代碼，即參考C代碼

• 參考C代碼達到100%MC/DC覆蓋的測試用例

• 基于PC機的自動化測試腳本

• 相關幫助支持文檔

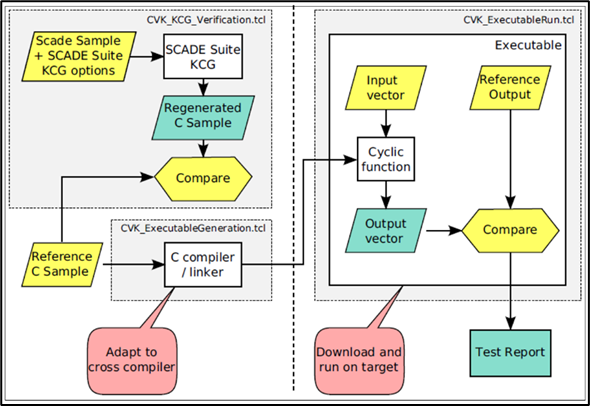

圖表21: 編譯器驗證包結構圖

DO-178C標準的5.5節描述了軟件開發過程的可追蹤性要求：

應建立系統需求和高層需求之間的雙向可追蹤性，以便能完成以下功能和目標。

• 驗證系統需求是否被完整地實現；

• 直觀地看出無法追蹤到系統需求的派生高層需求。

應建立低層需求和高層需求之間的雙向可追蹤性，以便能完成以下功能和目標。

• 驗證高層需求是否被完整地實現；

• 直觀地看出無法追蹤到高層需求和架構設計的派生低層需求。

應建立低層需求和源代碼之間的雙向可追蹤性，以便能完成以下功能和目標。

• 驗證低層需求是否被完整地實現

• 驗證是否存在非預期的源代碼；

DO-178C標準的6.5節主要描述軟件驗證過程的可追蹤性要求：

應建立軟件需求和測試用例之間的雙向可追蹤性，以便能完成以下功能和目標。

• 支持基于需求的測試覆蓋分析。

應建立測試用例和測試規程之間的雙向可追蹤性，以便能完成以下功能和目標。

• 驗證測試用例被完整地開發成測試規程了。

應建立測試規程和測試結果之間的雙向可追蹤性，以便能完成以下功能和目標。

• 驗證測試規程是否被完整地執行了

SCADE軟件生命周期管理 (ALM: Application Lifecycle Management) 橋接器支持與第三方ALM工具連接起來，將SCADE Architect架構模型，SCADE Suite控制模型，SCADE Display人機界面模型，SCADE Test測試用例與高層需求進行雙向追蹤，幫助用戶管理需求、模型、測試用例、測試規程等和其他結構化文檔之間的追蹤關系。SCADE當前支持橋接的第三方ALM工具包括Reqtify，DORRS 9.6+(Native)，DOORS Next Generation，Jama和Polarion等。

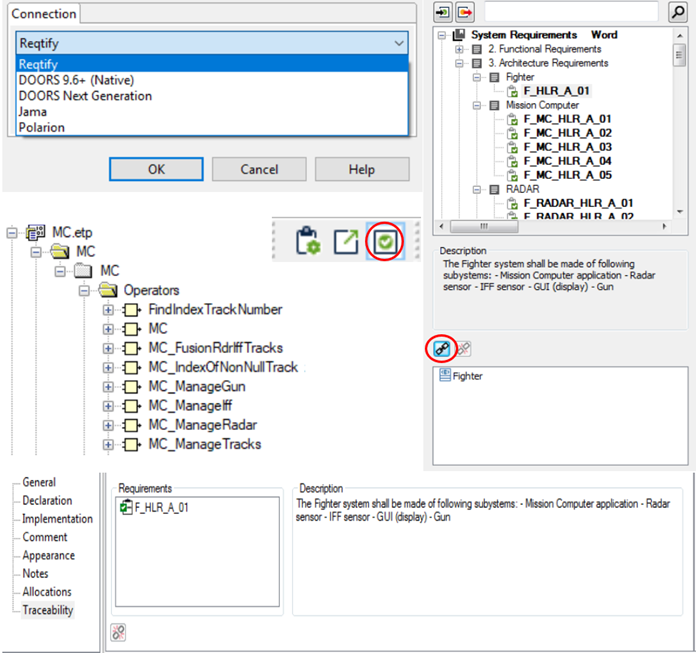

圖表22: SCADE軟件生命周期管理 (ALM)橋接器的簡易操作方法

FMI標準的全稱是Functional Mock-up Interface，是一個不依賴于工具的標準，其通過XML文件和已編譯的C代碼的組合來同時支持動態模型的模型交換 (Model Exchange) 和聯合仿真 (Co-Simulation) 。兩者的區別是模型交換方法導出的FMU文件不包含求解模型方程的求解器，而聯合仿真方法導出的FMU文件包含求解模型方程的求解器。即是否包含求解器是兩者最大的區別。

由于FMI標準是一個通用的第三方接口標準，不依賴于任何工具特有的接口形式。所以，只要是支持FMI標準的工具都可以將其他工具導出的FMU文件導入到自身的軟件平臺內，這時仿真軟件會自動解析FMU中的.xml文件，并在軟件的操作界面上給用戶提供操作FMU的選項。

SCADE多學科仿真文件生成 (FMI/FMU) 支持將SCADE模型導出為FMU文件后，再導入到多學科仿真平臺中進行系統級仿真。
