怎么對Orcad的網絡標號進行統一批量的修改呢？

答：我們在進行原理圖繪制的時候，有時候會需要講一個網絡名稱修改為另一個網絡命令，如果這個網絡，比如GND網絡在原理圖中很多地方都是有的，一個一個的去修改是非常麻煩的，這時候就需要我們進行批量的去修改，具體操作的步驟如下，

第一步，首先打開任意一頁原理圖，按住Ctrl+A，將整個頁面的元器件還有網絡全部進行選中；

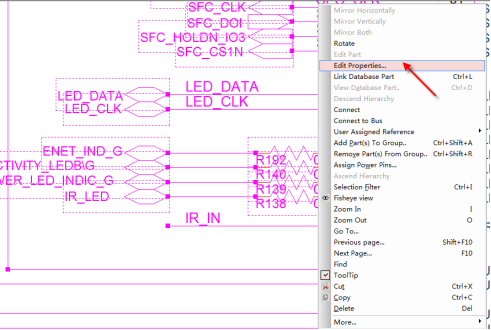

第二步，選中其中任何一個網絡，點擊鼠標右鍵，對這個網絡進行編輯，選擇“Edit?Properties”，編輯屬性，如圖3-152所示；



圖3-152 對網絡進行屬性編輯示意圖

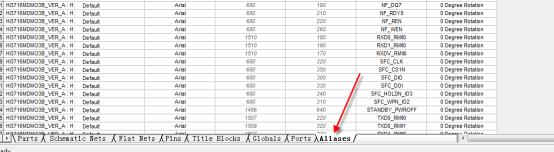

第三步，在彈出的界面中，Orcad分頁里下面的分頁標簽中，向最右側拖動，選擇“Aliases”分頁，如圖3-153所示；

 圖3-153 選擇Aliases示意圖

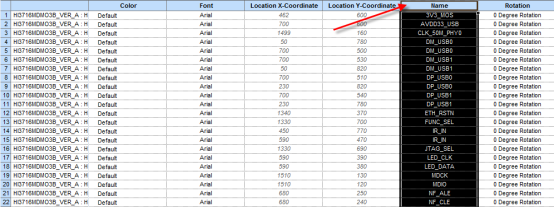

第四步，選擇到Aliases分頁以后，找到Name這一欄，點擊選中Name這一欄，全部選中，按Ctrl+C進行復制，如圖3-154所示；

 圖3-154 對網絡名稱進行示意圖

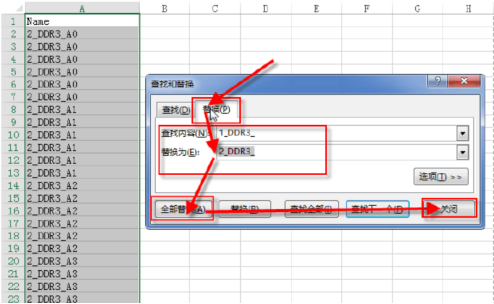

第五步，新建一個Excel表格，選中第一列或者隨便一列。再Ctrl+V粘貼剛才從OrCAD里面復制的這一欄的數據，復制之后，按Ctrl+F查找命令，選擇要修改的那一個網絡，然后右側使用替換命令，全部替換一下這個網絡，如圖3-155所示，然后保存即可；

 圖3-155 運用Excel表格進行替換網絡示意圖

第六步，在Excel表格中替換網絡完成以后，選中這一欄，對調整好的網絡進行復制，然后回到Orcad的界面，同樣的選中Name這一列，按Ctrl+V進行粘貼，這樣這一頁原理圖的所有的需要替換的網絡就替換成功了。
