1. 引言

大多數商業的巖土工程軟件只提供用戶定義的本構模型的接口，而沒有用戶定義變量接口的能力，僅Itasca軟件擁有這種額外存儲數據的功能。幾乎每個對象都有extra變量，例如zone, gp, interface, struct等，這允許用戶定義的數據與模型對象相關聯，例如，如果想存儲每個單元的質量和面積，那么可以使用zone.extra把這些信息存儲在與每個單元相關的額外變量中。因此在一個程序中，每個具有額外變量能力的模型對象可以分配給多個額外變量，不過最多只能是128個。額外變量可以是任何具有相應FISH類型的類型，即布爾型、整數型、浮點數、字符串、矢量、矩陣等。

無論什么樣的對象，extra變量總的表達形式是.extra(pnt,1), 其中第一個變量pnt是對象的指針，第二個變量是相應的額外變量的索引值，值域為1到128。與Pyhton的索引起始值0不同，extra變量的索引值是從1開始，即使在Python的應用中。

fish define setExtra     bi = block.head     loop while bi # 0            zi = block.(bi)            loop while zi # 0                    block.zone.extra(zi,1) = block.zone.mass(zi)                    block.zone.extra(zi,2) = block.zone.area(zi)             zi = block.zone.next(zi)            endloop            bi = block.next(bi)      endloopend

2. 主要的extra變量

如前所述，大多數對象都有extra變量，一些主要的extra變量總結如下：

block.contact.extra

block.extra

block.gp.extra

block.zone.extra

data.scalar.extra

data.vector.extra

data.tensor.extra

dfn.extra

fracture.extra

geom.edge.extra

geom.node.extra

geom.poly.extra

interface.elem.extra

struct.link.extra

struct.node.extra

zone.extra

zone.field.extra

zone.face.extra

extra變量的一些應用在以下文章中曾經討論過：

Update---在FLAC3D中使用Python

FLAC3D與Python的集成 (4)---zone.Zone類和方法

FLAC3D與Python的集成 (3)---網格劃分Building Blocks

結構元鏈接(structural element links)

離散斷裂網絡[DFN.]FISH函數分類與解析(UDEC和3DEC)

FLAC3D與Python的集成 (2)---數據交換至Numpy

3. set_extra變量

當使用Python時，使用set_extra變量可以直接把額外變量存儲，下面的例子存儲了三個變量：z.vol, z.model和gp.pos。

z = it.block.zone.find(1)z.set_extra(1, z.vol())z.set_extra(2, z.model())print(z.extra(1))print(z.extra(2))
gp = it.block.gridpoint.near((2,2,2))gp.set_extra(1, gp.pos())print(gp.extra(1))

4. 應用例子

Itasca軟件的應力和位移是在直角坐標系中建立的，也就是說，單元的正應力和剪應力是zone.stress.xx，zone.stress.zz，zone.stress.xz之類的形式，節點位移是gp.disp.x，gp.disp.z之類的形式。對于一些圓形的幾何形狀，如果要獲得單元的徑向應力和節點的徑向位移，需要進行坐標變換。因此需要引入extra變量來存儲這兩個變量值(extra.prj)。

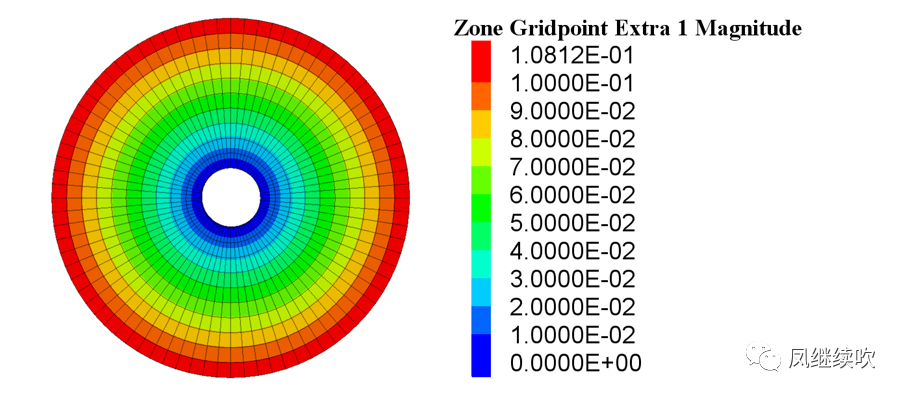

網格點徑向應力(Vector>Magnitude>Gridpoint)

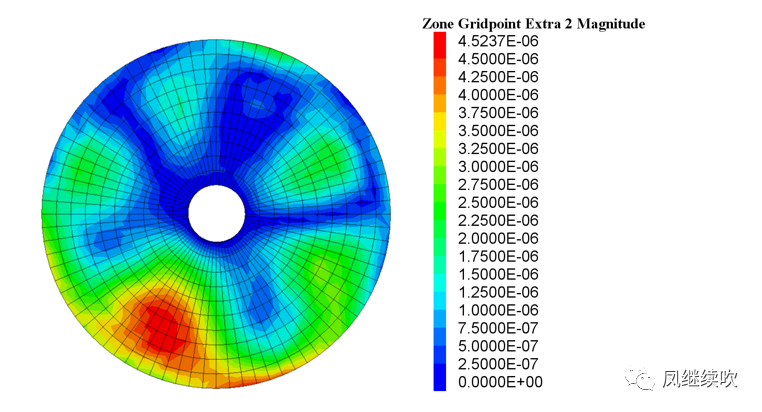

網格點徑向位移(Vector>Magnitude>Gridpoint)
